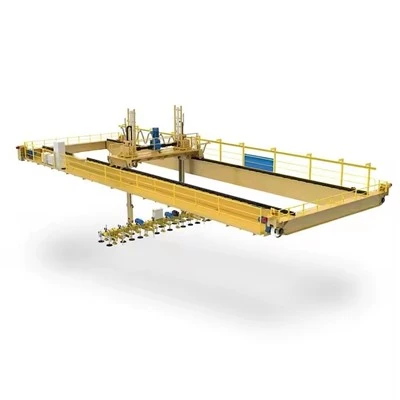

QD Dvojitý nosník nad hlavou

Výberové úvahy

Kapacita a rozpätie- Zodpovedajte svojim najťažším zaťaženiam a rozmerom pracovného priestoru.

Cyklus- Vyberte si medziA3 (stredná povinnosť), A4 (vysoká služba) alebo A5 (prísna povinnosť).

Prostredie- Zvážte teplo, prach alebo korozívne podmienky.

Napájanie-Typicky 3- fázové AC, ale možnosti zahŕňajú explóziu alebo batériu.

Porovnanie: QD Double Berrer vs. Single Bierov

Komponenty jadra: ložisko, prevodovka, motor, čerpadlo

Miesto pôvodu: Henan, Čína

Záruka: 1 rok

Hmotnosť (kg): 2000 kg

Video odchádzajúce inšpekcie: poskytnuté

Správa o teste strojov: poskytnutá

Dizajn: dvojitý lúč

Účinnosť: Vysoká účinnosť

Prevádzková rýchlosť: vysokorýchlostná prevádzka

Stabilita: funkcia anti-swingu

Farba: voliteľné

Zdroj energie: 110V\/220V\/230V\/380V\/440V, prispôsobené

Span: 7. 5-31. 5m

Tu je podrobné rozdelenie kľúčových komponentov v QD (kvalitný clo) dvojitý nosník nad hlavou, spolu s ich funkciami a technickými úvahami:

1. Štruktúra mosta (hlavný zaťažujúci rám)
Dvojité nosníky

Dvaja vysokozdaja z oceľových boxov alebo nosníkoch nosníkov, ktorí sú paralelne.

Navrhnuté na zvládnutie vysokých kapacít (zvyčajne 5 - 550+ ton).

Koncové nákladné vozidlá (koncové vozíky)

Kolesové zostavy na každom konci nosníkov na pozdĺžny pohyb.

Zahrňte pohonné motory, kolesá a nárazníky (tlmiče nárazov).

2. Zhromaždenie zdvíhania a vozíka
Elektrické zdvíhanie (alebo hydraulické)

Motor poháňaný prevodom s drôtovým lanom alebo reťazovým mechanizmom.

Bežné typy: LH (európske) alebo GH (American) Hoists.

Vozík

Pohybuje sa vodorovne pozdĺž nosníkov cez motorizované kolesá.

Vybavené vodiacimi valcami, aby sa zabránilo skresleniu.

3. Systém dráhy
Dráha

Oceľové I-lúče alebo škatule namontované na stĺpoch budov alebo voľne stojacich podpery.

Železničné trate

Zvyčajne qu80\/qu100 koľajnice (pre ťažké zaťaženia) alebo štvorcové koľajnice pre ľahšiu povinnosť.

Žeriavové nárazníky

Gumové alebo hydraulické nárazníky na pristávacej dráhe končia, aby absorbovali náraz.

4. Systém pohonu a pohybu
Most

Dual-motorový systém (jeden na koncový nákladný automobil) pre synchronizovaný pohyb.

Môže zahŕňať kontrolu frekvencie pre hladké zrýchlenie\/spomalenie.

Vozík

Motoizované kolesá pre priečny pohyb cez nosníky.

5. Elektrický a riadiaci systém
Napájanie

Festoon System (káblové valce) alebo vodičské tyče (prípojnice) na dodávku elektriny.

Ovládanie možností

Ovládanie príveskov (Závesná stanica tlačidla).

Rádiové diaľkové ovládanie (do rozsahu 100 metrov).

Kabína operátora (pre veľké žeriavy).

Premenná frekvenčná jednotka (VFD)

Zaisťuje presné riadenie rýchlosti a znižuje mechanické napätie.

.

6. Bezpečnostné komponenty
Obmedzovač preťaženia

Elektronický senzor na zabránenie prekročenej kapacity.

Limitné prepínače

Automatické hranice pre zdvíhanie (hore\/dole) a cestovanie za vozík\/most.

Protichodný systém

Laserové alebo RFID senzory pre viacero prostredia.

Núdzová zastávka (elektronická stop)

Okamžite znižuje energiu v nebezpečných situáciách.

7. Voliteľné doplnky
Scales žeriavov - integrované systémy váženia.

OBSAHOVANIE VYBAVENIA-NA NEBEZPEČNOSTI (napr. Chemické rastliny).

Magnetické alebo vákuové zdvíhače - na manipuláciu s oceľovými doskami alebo krehké zaťaženie.

Automatizácia-automatizácia založená na PLC pre integráciu s inteligentnými továrňami.

Náčrt

Hlavný technický

Kľúčové výhody QD Double Berrer Nadhead Cranes

① Vysoké zaťaženie a stabilita

Zdvíhacia kapacita: Zvyčajne5 - 550+ ton, robí ich ideálnymi pre ťažké odvetvia.

Dizajn s dvojitým lúčom: Poskytuje nadriadenéštrukturálna silaadistribúcia zaťaženiav porovnaní s žeriavami s jedným storočím.

② dlhšia výška rozpätia a väčšia výška háčika

Širšie pokrytie: RozpätiaAž 35 m+, vhodný pre veľké workshopy a sklady.

Vyšší výťah: Umožňuje viac vertikálneho priestoru na stohovanie alebo manipuláciu s vysokými záťažami.

③ presnosť a kontrola

Plynulosť: Vybavené sVariabilné frekvenčné jednotky (VFD)na kontrolované zrýchlenie\/spomalenie.

Viaceré možnosti kontroly:

Prívesok(manuálna prevádzka)

Rádiové diaľkové ovládanie(bezdrôtové, až 100 metrov)

Kabína operátora(pre veľké žeriavy)

④ Trvanlivosť a nízka údržba

Ťažká konštrukcia: Vyrobené zvysokokvalitná oceľs povlakmi odolnými voči korózii.

Dlhá životnosť: 20 - 30+ rokyso správnou údržbou.

⑤ Bezpečnostné prvky

Ochrana proti preťaženiu- zabraňuje zdvíhaniu nad rámec kapacity.

Limitné prepínače- Automatické medzné hodnoty pre hnutie zdvíhania a vozíka.

Protichodné systémy-Zabraňuje nehodám vo viacerých kĺzavých prostrediach.

⑥ Možnosti prispôsobenia

Nesmierny- pre nebezpečné prostredie (napr. Olej a plyn, chemické rastliny).

Vysoká teplota- Pre zlievárne a oceľové mlyny.

Automatizačná integrácia- kompatibilné sPlc a priemysel 4. 0systémy.

Bežné aplikácie QD dvojitého nosníka nadzemné žeriavy

① oceľový a kovový priemysel

Manipulácia s oceľovými cievkami, doskami a odliatkami.

Lamlové žeriavy na transport roztaveného kovu.

② elektrárne a ťažké stroje

Zdvíhacie turbíny, generátory a transformátory.

Údržba veľkých priemyselných zariadení.

③ Budovanie lodí a prístavy

Pohybujúce sa sekcie lodí, nádoby a ťažký náklad.

Manipulácia s materiálom naliehavého materiálu.

④ Automotive a letectvo

Zostavacia linka Zdvíhanie podvozku a dielov lietadiel.

Presné umiestnenie ťažkých komponentov.

⑤ Skladovanie a logistika

Manipulácia s ťažkými paletami a skladovacími kontajnermi.

Stohovanie veľkých bremenov do skladov s vysokým zátokou.

⑥ Konštrukcia a infraštruktúra

Zdvíhanie predbežných betónových segmentov.

Podpora výstavby mostov a tunela.

1. Dizajn a inžinierstvo
Analýza požiadaviek zákazníka
Kapacita zaťaženia, rozpätie, výška zdvíhania, robotnícka trieda, prostredie atď.
Mechanický a elektrický dizajn
3D modelovanie so softvérom CAD\/CAE
Štrukturálna analýza, výpočet FEM a optimalizácia rozloženia
Výber komponentov
Motory, prevodovka, zdvíhacie jednotky, brzdy, elektrické diely od dôveryhodných značiek
2. Obstarávanie surovín
Kvalitné materiály, ako je napríklad oceľ Q235B \/ Q345B pre výrobu hlavného nosníka
Certifikované a vystopiteľné materiály pre bezpečnostné kritické komponenty
Kontrola a testovanie prichádzajúcich materiálov (chemické a mechanické vlastnosti)
3. Výroba oceľovej konštrukcie
Rezanie: CNC Flame\/Plazmové strihové stroje pre vysokú presnosť
Skosenie a vŕtanie: príprava na okraji a vŕtanie kĺbov
Zváranie: CO₂\/MIG\/MAG Zváranie pre hlavné lúče, koncové vozíky, vozíky
Zvárane sú testované ultrazvukovou alebo magnetickou kontrolou častíc
Nariadenie: Hydraulický lis na odstránenie deformácie
Zostava: Zostava nosníka s prísnym reguláciou geometrického rozmeru
4. Povrchové ošetrenie
Výstrel na štandard SA2.5 na odstránenie hrdze
Epoxidová alebo polyuretánová maľba
Primer + medziprodukt + povrchové kabáty (zvyčajne celková hrúbka 80–120 μm)
Voliteľné: nátery bohaté na zinok alebo koróziu rezistentné na morské alebo vonkajšie použitie
5. Opakovanie a montáž
Opakovanie kolies, hriadeľov, bubnov a kladiek pre prísne tolerancie
Zhromaždenie:
Žeriavové kolesá, koncové vozne a spojovacie systémy
Vozík so zdvihnutým mechanizmom
Vodiaci motor, prevodovka, bubon, háčik a lano
6. Inštalácia elektrického systému
Zostava elektrickej skrinky s komponentmi Siemens\/Schneider\/ABB
Inštalácia:
Limitné spínače, ochrancovia preťaženia, anti-kolízne senzory
Káble, systémy Festoon a bezdrôtové vzdialené systémy
Motory s VFD pre hladké riadenie rýchlosti (voliteľné)
7. Inšpekcia a testovanie
Dimenzionálna kontrola: zabezpečenie presnosti montáže
Testovanie bez zaťaženia: Trolley Travel, žeriavový cestovanie, zdvíhacia funkcia
Testovanie záťaže (zvyčajne 1,1–1,25 × menovité kapacita):
Statické a dynamické testy na vnútroštátne alebo CE štandardy
Elektrické testovanie: izolačný odpor, logika riadenia, núdzová zastávka
Test bezpečnostného zariadenia: Limitné spínače, alarmy, brzdy a blokovanie
8. Balenie a doručenie
Demontáž hlavných komponentov pre prepravu (podľa potreby)
Vodotesné obaly, ochrana proti korózii a balenie oceľových rámu
Vlastné balenie pre zahraničnú zásielku (kontajner alebo hromadný náklad)
9. Dokumentácia a odovzdanie
Zahŕňa:
Používateľská príručka
Certifikát
Zaťaženie testu
Schéma elektrického zapojenia
Úžitok
Voliteľné: dohľad nad inštaláciou na mieste, do prevádzky a výcvik prevádzkovateľov

Zobraziť workshop:

Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo uložených 32 zváračských vedení, plánuje sa nainštalovať 50 50 a miera automatizácie celej produktovej rady dosiahla 85%.
