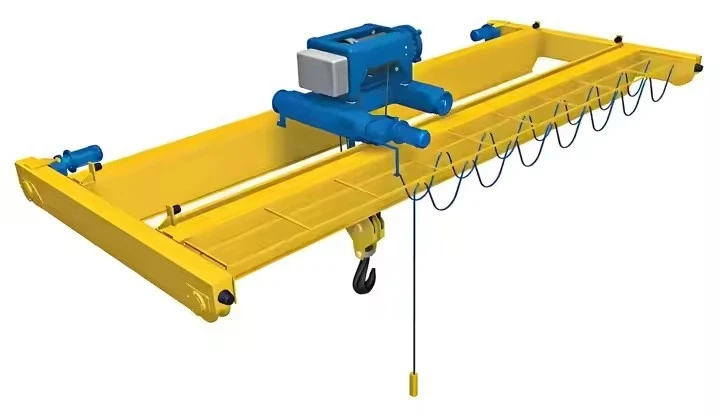

Dvojnosníkový mostový žeriav európskeho typu

Čo je mostový žeriav európskeho typu s dvojitým nosníkom?

A Dvojnosníkový mostový žeriav európskeho typusa vzťahuje na mostový žeriav, ktorý spĺňa európske konštrukčné normy (predovšetkýmFEM- Fédération Européenne de la Manutention andISOštandardy). Vyznačuje sa optimalizovaným dizajnom,-kvalitnými komponentmi, pokročilými bezpečnostnými funkciami a zameraním na energetickú účinnosť a ergonómiu.

Predstavte si to ako prémiovú,{0}}výkonnú možnosť vo svete žeriavov-vytvorenú pre spoľahlivosť, presnosť a bezpečnosť operátora v náročných priemyselných prostrediach.



Výhody európskeho typu dvojnosníkových žeriavov

Vynikajúca spoľahlivosť a prevádzkyschopnosť:Použitie prémiových komponentov a robustný dizajn vedie k výnimočnej spoľahlivosti a skráteniu prestojov.

Presná manipulácia:Frekvenčne{0}}riadené pohony umožňujú mimoriadne presné a plynulé umiestnenie nákladu a chránia náklad aj konštrukciu žeriavu.

Vylepšená bezpečnosť:Navrhnuté a certifikované podľa najprísnejších svetových bezpečnostných noriem na ochranu personálu a majetku.

Nízke celkové náklady na vlastníctvo:Hoci počiatočná investícia môže byť vyššia, ich odolnosť, energetická účinnosť a jednoduchá údržba vedú k nižším nákladom počas životnosti žeriavu.

Ľahká a efektívna konštrukcia:Optimalizovaný dizajn menej zaťažuje štruktúru budovy, čo potenciálne znižuje náklady na výstavbu nového zariadenia.



Porovnanie: európske vs. konvenčné dvojnosníkové žeriavy

Funkcia	Európsky typ	Konvenčný typ
Dizajnový štandard	FEM / ISO	Iné národné normy (napr. JB/T, CMAA)
Kontrola	VFD Štandardné pre všetky pohyby	VFD sú často možnosťou
Bezpečnosť	Systémy s certifikáciou CE, SIL-	Základné bezpečnostné systémy
Komponenty	Prémiové európske značky	Štandardné alebo lokálne značky
Hmotnosť	Ľahšia, optimalizovaná štruktúra	Ťažšie pri rovnakej kapacite
Zamerajte sa	Presnosť, bezpečnosť, efektivita	Kapacita, náklady

Záver:TheDvojnosníkový mostový žeriav európskeho typupredstavuje vrchol technológie stropného zdvíhania. Jeho dôraz naoptimalizovaný dizajn, prémiová kvalita a integrovaná bezpečnosťrobí z neho preferovanú voľbu pre moderné,-výkonné odvetvia, kde sú prevádzková efektívnosť, presnosť a bezpečnosť pracovníkov rozhodujúce. Ide o investíciu do produktivity a znižovania rizík.



Hlavné komponenty: Ložisko, prevodovka, motor, čerpadlo

Miesto pôvodu: Henan, Čína

Záruka: 1 rok

Hmotnosť (KG): 2000 kg

Kontrola odchádzajúcej{0}}videa: Poskytnuté

Správa o skúške stroja: Poskytuje sa

Dizajn: Dvojitý nosník

Účinnosť: vysoká účinnosť

Prevádzková rýchlosť: Vysokorýchlostná prevádzka

Stabilita:Funkcia proti-hojdaniu

Farba: Voliteľné

Napájanie: 110V/220V/230V/380V/440V, prispôsobené

Rozpätie: 7,5-31,5 m

Tu je podrobný rozpis komponentov aDvojnosníkový mostový žeriav európskeho typu, zvýraznenie dizajnových prvkov, ktoré ho odlišujú.

1. Optimalizovaný štrukturálny systém (rámec)

Zvárané skriňové nosníky:

FEM-Optimalizovaný dizajn:Vyrobené z-oceľového plechu s vysokou pevnosťou a optimalizované pomocou analýzy konečných prvkov (FEA) pre maximálny pomer pevnosti-k-hmotnosti.

Ochrana proti korózii:Vyznačujú sa vysoko{0}}kvalitnou prípravou povrchu (tryskanie) a viacerými vrstvami náteru pre vynikajúcu odolnosť proti korózii.



Modulárne nákladné vozidlá:

Utesnené ložiskové jednotky:Vopred-namazané, doživotne{1}}utesnené ložiskové kazety pre minimálnu údržbu.

Presné obrábanie:Všetky montážne plochy sú opracované pre dokonalé zarovnanie, zaisťujú plynulý pohyb a znížené opotrebovanie kolies.

Zariadenia proti vykoľajeniu{0}:Štandardné funkcie zabraňujúce tomu, aby kolesá opustili koľajnice.

Systém dráhy:

Presné koľajnice:Vysokokvalitné-oceľové koľajnice s presnými toleranciami vyrovnania.

Žeriavové nárazníky:Nárazníky pohlcujúce energiu-s vlastnosťami pohlcovania nárazov-.

2. Vysokovýkonný-systém zdvíhania a pohonu

Integrovaný zdvihák a vozík:

Dizajn s nízkou svetlou výškou:Kompaktná integrácia mechanizmov zdviháka a vozíka na maximalizáciu pohybu háku.

Modulárna konštrukcia:Umožňuje jednoduchú údržbu a výmenu komponentov.

Prémiová zdvíhacia jednotka:

Značkové komponenty:Typicky obsahuje kladkostroje od výrobcov ako Demag, Street Crane alebo ABB.

Motory s menovitým-zásahom:Motory špeciálne navrhnuté pre zdvíhacie zariadenia s vysokým krútiacim momentom a tepelnou kapacitou.

Planétové prevodovky:Vysoko{0}}účinné kompaktné prevodovky pre hladký prenos výkonu.

Frekvenčne-riadené jednotky:

VFD pri všetkých pohyboch:Štandardné pohony s premenlivou frekvenciou pri pohyboch zdviháka, vozíka a mostíka pre presné ovládanie.

Regeneračné brzdenie:Schopnosť privádzať energiu späť do napájacieho zdroja počas spúšťania.



3. Riadiace a bezpečnostné systémy v súlade s CE-

Riadiace systémy:

Ergonomický prívesok:Ľahký, ergonomický ovládací prívesok s integrovaným diagnostickým displejom.

Možnosť rádiového diaľkového ovládania:Bezpečné rádiové riadiace systémy-na skoky frekvencie.

Safety PLC:Programovateľný logický ovládač so špeciálnymi bezpečnostnými funkciami.

Bezpečnostné systémy:

Indikátor momentu zaťaženia (LMI):Certifikovaný systém na váženie bremena a proti kolízii-.

Redundantné brzdenie:

Primárna mechanická brzda na kladkostroji.

Sekundárny brzdový systém (často elektronický).

Systém núdzového zastavenia spĺňajúci normy kategórie 3/PLd.

Koncové spínače:Polohovacie a koncové spínače-pre všetky pohyby.

Ochrana proti preťaženiu:Mechanické a elektronické ochranné zariadenia proti preťaženiu.

4. Elektrické a energetické systémy

Napájanie:

Systém vodivých tyčí:Úplne uzavreté, izolované systémy vodičov pre bezpečný prenos energie.

Festonové systémy:Systémy na správu káblov s vysoko{0}}flexibilnými káblami.

Ovládacie panely:

Kryty s hodnotením IP-:Minimálne krytie IP54 pre ochranu proti prachu a vode.

Tepelný manažment:Klimatizačné alebo vykurovacie jednotky na reguláciu teploty.

Modulárny dizajn:Jednoduchý prístup pre údržbu a riešenie problémov.

5. Špeciálne funkcie a príslušenstvo

Monitorovacie systémy:

Systém riadenia žeriavov (CMS):Možnosť vzdialeného monitorovania a diagnostiky.

Indikátory údržby:Automatické pripomenutie servisných intervalov.

Osvetlenie a komunikácia:

LED osvetlenie pracovnej plochy:Energeticky-účinné osvetlenie prevádzkovej oblasti žeriavu.

Núdzové osvetlenie:Batériový-systém núdzového osvetlenia.

Systémy interkomu:Na komunikáciu medzi operátormi žeriavov a personálom podlahy.

Skica

Hlavné technické





Výhody európskeho mostového žeriavu s dvojitým nosníkom

Dvojnosníkové žeriavy európskeho typu ponúkajú prémiový súbor výhod zameraných na bezpečnosť, efektivitu a-dlhodobú hodnotu.



1. Bezkonkurenčná bezpečnosť a súlad s predpismi

Certifikácia CE:Postavené v úplnom súlade so smernicou EÚ o strojových zariadeniach a ďalšími platnými normami, čo zaisťuje najvyššiu úroveň bezpečnosti personálu a prevádzky.

Pokročilé bezpečnostné systémy:FunkciaHodnotenie SIL- (úroveň integrity bezpečnosti)bezpečnostné funkcie, redundantné brzdové systémy a komplexná ochrana proti preťaženiu ako štandard.

Zmiernenie rizika:Integrovaný bezpečnostný dizajn výrazne znižuje riziko nehôd a chráni personál aj cenný majetok.

2. Špičkový výkon a presnosť

Hladká prevádzka: Pohony s premenlivou frekvenciou (VFD)sú štandardné pri všetkých pohyboch (zdvihák, vozík a dlhé pojazdy) a poskytujú-netrhavé zrýchlenie a spomalenie.

Presná kontrola zaťaženia:To umožňuje presné umiestnenie nákladov, čo je kľúčové pre-výrobky s vysokou hodnotou, montážne úlohy a jemné operácie.

Minimálny výkyv zaťaženia:Riadený pohyb výrazne znižuje kolísanie nákladu, zvyšuje bezpečnosť a efektivitu.

3. Výnimočná životnosť a spoľahlivosť

Prémiové komponenty:Použitie vysoko{0}}kvalitných značkových komponentov (napr. kladkostroje Demag, pohony SEW, ovládače Siemens) zaisťuje výnimočnú spoľahlivosť a dlhú životnosť.

Optimalizovaná štruktúra:TheDizajn založený na FEM-využíva analýzu konečných prvkov na vytvorenie konštrukcie, ktorá je pevná aj ľahká, čím sa znižuje opotrebovanie dráhy a konštrukcie budovy.

Vysoká prevádzková doba:Robustná konštrukcia a kvalita komponentov vedú k menším prestojom a vyššej celkovej produktivite.

4. Energetická účinnosť a nízke náklady na životnosť

Znížená spotreba energie:VFD a vysoko{0}}účinné motory znižujú spotrebu energie, najmä v aplikáciách s častým štartovaním a zastavovaním.

Regeneračné pohony:Mnohé modely môžu pri znižovaní prevádzky privádzať energiu späť do elektrickej siete, čím ďalej znižujú náklady.

Nízke nároky na údržbu:Funkcie ako utesnené, predmazané{0}}ložiská a modulárne komponenty znižujú frekvenciu údržby a náklady, čo vedie k nižším celkovým nákladom na vlastníctvo (TCO).

5. Ergonómia a udržiavateľnosť

Dizajn s nízkou svetlou výškou:Kompaktná integrácia kladkostroja a vozíka maximalizuje použiteľnú výšku zdvihu pod žeriavom, čo je rozhodujúca výhoda v zariadeniach s výškovými obmedzeniami.

Jednoduchá údržba:Modulárny dizajn a dostupné komponenty uľahčujú kontrolu a servis a minimalizujú čas údržby.

Priateľský-operátor:Ergonomické ovládacie prvky, jasná diagnostika a vynikajúca viditeľnosť znižujú únavu operátora a zvyšujú produktivitu.



Aplikácie európskeho mostového žeriavu s dvojitým nosníkom

Tento žeriav je preferovanou voľbou pre priemyselné odvetvia, kde sa nedá vyjednávať o presnosti, spoľahlivosti a bezpečnosti.



1. Automobilový a letecký priemysel

Aplikácia:Manipulácia a umiestnenie veľkých panelov karosérie vozidiel, komponentov lietadiel a motorov.

Prečo sa používa:Presné ovládanie a plynulý pohyb zabraňujú poškodeniu-cenných a jemných dielov počas montáže.

2. Pokročilá výroba a skladovanie

Aplikácia:Vo výškových{0}}skladoch a výrobných linkách na manipuláciu s ťažkým paletizovaným tovarom, strojmi a surovinami.

Prečo sa používa:Vysoká spoľahlivosť, rýchlosť a presné ovládanie optimalizujú pracovný tok a hustotu úložiska. Dizajn s nízkou svetlou výškou maximalizuje vertikálny priestor.

3. Oceľové a kovové servisné strediská

Aplikácia:Premiestňovanie a stohovanie oceľových zvitkov, plechov a profilov.

Prečo sa používa:Robustný dizajn FEM spoľahlivo zvláda ťažké bremená, zatiaľ čo presné ovládacie prvky umožňujú bezpečné a efektívne stohovanie a vyberanie.

4. Výroba energie a ťažké strojárstvo

Aplikácia:Údržba a inštalácia turbín, generátorov, transformátorov a-veľkých strojov.

Prečo sa používa:Výnimočné bezpečnostné prvky a presné riadenie zaťaženia sú rozhodujúce pre ochranu drahých zariadení a zaistenie bezpečnosti personálu počas zložitých výťahov.



Výrobný postup pre aDvojnosníkový mostový žeriav európskeho typuje vysoko systematický a kvalitný{0}}proces, ktorý dodržiava prísne európske normy (ako FEM a ISO) a vyvrcholí certifikáciou CE.

Tu je podrobný rozpis výrobného procesu.



Fáza 1: Návrh a analýza MKP

Táto fáza je základom, ktorý sa zameriava na optimalizáciu a dodržiavanie predpisov.

Špecifikácia klienta a hodnotenie rizika:Podrobná analýza prevádzkových požiadaviek, prostredia a formalityHodnotenie rizikaako to vyžaduje smernica EÚ o strojových zariadeniach.

Pokročilé inžinierstvo:

MKP štrukturálna analýza:Použitie analýzy konečných prvkov na optimalizáciu konštrukcie nosníka a koncového vozíka pre maximálnu pevnosť s minimálnou hmotnosťou. Toto vypočíta napätie, priehyb a dynamické správanie.

Plánovanie súladu s CE:Integrácia požiadaviek na bezpečnosť a dizajn z príslušných noriem (napr. EN 13001, EN 60204) do návrhu.

Kusovník (BOM):Vytvorenie podrobného zoznamu špecifikujúceho certifikované materiály a schválené značkové -komponenty (napr. pohony SEW, PLC Siemens).



Fáza 2: Výber a príprava materiálu

Obstarávanie:Získavanie certifikovanej ocele (napr. S355JR) a komponentov s označením CE-alebo medzinárodne uznávaných komponentov (napr. brzdy, motory).

Príprava materiálu:Oceľové plechy sú tryskané-otryskané na štandard Sa 2,5 a natreté základným náterom. Rezanie vykonávajú CNC stroje s vysokou presnosťou, ktorá zaisťuje dokonalé prispôsobenie-na zváranie.



Fáza 3: Presná konštrukcia konštrukcie

Tu je postavená ľahká a zároveň robustná konštrukcia žeriavu.

Výroba nosníkov:

Automatizované zváranie:Hlavné nosníky sú vyrobené ako skriňové profily. Kritické zvary sa vykonávajú pomocouAutomatizované zváranie pod tavivom (SAW)za kontrolovaných podmienok, aby sa zabezpečili konzistentné,{0}}kvalitné a opakovateľné zvary.

Kontrola zvarov:Všetky kritické zvary sú 100% vizuálne kontrolované a testované prostredníctvomultrazvuk (UT)aleboMagnetická kontrola častíc (MPI).

Uvoľnenie stresu:Dokončené nosníky sa podrobia odľahčeniu vibrácií alebo tepelnému spracovaniu, aby sa normalizovali vnútorné napätia, čím sa zaistí dlhodobá-rozmerová stabilita.

Presné obrábanie:Opracovanie montážnych podložiek pohonu, dosadacích plôch koľajníc a spojovacích bodov na CNC strojoch, aby sa zaručilo dokonalé zarovnanie.



Fáza 4: Mechanická montáž a zarovnanie

Koncová zostava vozíka:Kolesá, nápravy a utesnené, vopred namazané ložiskové jednotky-sú namontované do koncových vozíkov. Hnacie motory a prevodovky sú namontované a zarovnané.

Montáž mostíka:Nosníky sú priskrutkované ku koncovým vozíkom pomocou skrutiek s vysokou{0}}pevnosťou. Zarovnanie celého mosta sa starostlivo kontroluje, aby sa zabezpečila pravouhlosť a správny kontakt kolesa.

Integrácia vozíka a kladkostroja:Zdvíhacia jednotka (často pred{0}}zostavený modul od dodávateľa, akým je Demag) je integrovaná do rámu vozíka. Celá zostava sa potom namontuje na nosníky žeriavu.



Fáza 5: Integrácia elektrického a riadiaceho systému

Budova ovládacieho panela:PLC, VFD pre všetky pohyby, bezpečnostné relé a hlavné stýkače sú zapojené v chránenom kryte s krytím IP54. Softvér je naprogramovaný s preddefinovanými bezpečnostnými funkciami (napr. koncové spínače, ochrana proti preťaženiu).

Inštalácia kábla:Káble sú vedené vo vyhradených káblových žľaboch alebo rúrach. Všetky pripojenia sa vykonávajú pomocou krimpovaných a ferulovaných koncoviek.

Inštalácia bezpečnostného systému: Indikátory momentu zaťaženia (LMI), koncové spínače, obvody núdzového zastavenia a protikolízne{0}senzory sú nainštalované a zapojené do bezpečnostného PLC.



Fáza 6: Komplexné testovanie a certifikácia CE (FAT)

Toto je kritická fáza overovania a certifikácie.

Vizuálna a rozmerová kontrola:Overenie spracovania, kvality laku a všetkých kritických rozmerov.

Žiadny-test zaťaženia:Vykonaním všetkých pohybov skontrolujte hladkú prevádzku, abnormálny hluk a správnu funkciu koncových spínačov.

Záťažové testovanie:

Test statického zaťaženia:Zdvíhanie skúšobného nákladu125 % menovitej kapacityoveriť štrukturálnu integritu a brzdnú kapacitu.

Test dynamického zaťaženia:Zdvíhanie110 % menovitej kapacitya vykonávaním všetkých prevádzkových pohybov.

Overenie bezpečnostnej funkcie:Testovanie všetkých bezpečnostných zariadení vrátane E-dorazov, systémov preťaženia a nadbytočných bŕzd, aby sa zabezpečilo, že spĺňajú úrovne výkonu požadované na základe hodnotenia rizika.

CE dokumentácia:KompiláciaTechnický súborvrátane konštrukčných výpočtov, správ o skúškach, hodnotenia rizík a vyhlásení o začlenení, ktoré vyvrcholia vydanímVyhlásenie o zhode ES.



Fáza 7: Demontáž, ochrana a balenie

Systematická demontáž:Žeriav je rozložený na logické, prenosné moduly so všetkými komponentmi jasne označenými.

Finálne maľovanie:Aplikácia -kvalitného vrchného náteru, často vo farbe RAL podľa-zákazníka.

Balenie:Komponenty sú bezpečne zabalené so špeciálnou ochranou pre opracované povrchy, elektrické panely a vyčnievajúce časti.



Fáza 8: Inštalácia na mieste a uvedenie do prevádzky (SAT)

Kontrolovaná erekcia:Žeriav na mieste-namontuje vyškolený personál, často pod dohľadom projektového inžiniera výrobcu.

Konečné pripojenia a kontroly:Všetky systémy sú znovu{0}}prepojené a zarovnania sú overené.

Test akceptácie stránky (SAT):Záverečný test výkonu a bezpečnosti sa vykonáva v skutočnom prevádzkovom prostredí, aby sa zabezpečila plná funkčnosť a súlad.

Školenie operátora:Pre obsluhu a údržbu zákazníka je zabezpečené komplexné školenie.

Pohľad na workshop:
