Mostový žeriavový nosník





Jednonosný mostový žeriav je druh ľahkého zdvíhacieho zariadenia široko používaného v továrňach, skladoch, dokoch a na iných miestach, ktoré sa používajú hlavne na manipuláciu s materiálom a nakladanie a vykladanie. Spravidla sa skladá z hlavného nosníka, koncových nosníkov na oboch stranách, zdvíhacieho mechanizmu (elektrický kladkostroj alebo iné zdvíhacie zariadenie), elektrického ovládacieho systému a ovládacieho mechanizmu atď., ktoré môžu presúvať ťažké predmety v horizontálnom a pozdĺžnom smere na dosiahnuť trojrozmerné operácie manipulácie s priestorom.

Konštrukcia jednonosného mostového žeriavu je pomerne jednoduchá. Hlavný nosník je zvyčajne jednoduchý I-nosník alebo skriňový nosník, ktorý sa používa v kombinácii so zdvíhacím mechanizmom. Celková hmotnosť je nízka a ľahko sa inštaluje a udržiava. V porovnaní s dvojlúčovým mostovým žeriavom má jednonosný mostový žeriav relatívne nízke výrobné náklady a náklady na údržbu vďaka svojej jednoduchej konštrukcii a nízkej spotrebe materiálu.

3. Má nízku prevádzkovú výšku a zaberá menej miesta. Je vhodný na použitie v nízkych továrňach alebo skladoch a dokáže naplno využiť priestor v továrni. Jednonosné mostové žeriavy sú široko používané v mnohých priemyselných odvetviach, ako je výroba strojov, výroba automobilov, elektronický priemysel, stavba lodí, skladovanie a logistika a sú vhodné na manipuláciu s ľahkými a stredne ťažkými materiálmi. Dá sa ovládať manuálne alebo na diaľku. Elektrický riadiaci systém je pomerne jednoduchý, s vysokou prevádzkovou flexibilitou a dokáže sa prispôsobiť potrebám rôznych pracovných prostredí.

Záruka: 2 roky

Hmotnosť (KG): 2045 kg

Vlastnosť: Mostový žeriav

Stav: Nové

Menovitý zdvihový moment:10 kn-200 kn

Max. Zdvíhacie zaťaženie: 20 ton

Rozpätie:7.{1}} M

zdroj napájania: 380V 50Hz trojfázový alebo ako vaša požiadavka

Farba: žltá a červená alebo podľa vašej požiadavky

Model ovládania: Závesné tlačidlové ovládanie alebo diaľkové ovládanie

Zdvíhacia jednotka: Elektrický kladkostroj s drôteným lanom





Hlavné svetlo

1) Hlavný nosník jednonosného mostového žeriavu je nosnou konštrukciou celého žeriavu, hrá kľúčovú úlohu pri podopieraní zdvíhacieho mechanizmu, prenášaní materiálov a ich pohybe po trati. Konštrukcia a výroba hlavného nosníka majú priamy vplyv na výkon, stabilitu a bezpečnosť žeriavu.

2) Hlavný nosník je hlavnou nosnou súčasťou žeriavu, ktorá priamo nesie hmotnosť zdvíhacieho mechanizmu a zdvíhaného bremena. Musí mať dostatočnú pevnosť a tuhosť, aby sa zabezpečilo, že počas procesu nosenia nedochádza k nadmernej deformácii alebo deformácii. Hlavný lúč má zvyčajne štruktúru I-lúča alebo skriňového lúča. V závislosti od nosnosti a rozpätia sa bude líšiť aj konštrukčné riešenie hlavného nosníka. Nosníky I sú vhodné pre žeriavy s menšou nosnosťou a kratšími rozpätiami, zvyčajne s nižšími nákladmi a jednoduchými konštrukciami. Skriňové nosníky sú vhodné pre žeriavy s väčšou nosnosťou a dlhšími rozpätiami. V porovnaní s I-nosníkmi majú skriňové nosníky vyššiu pevnosť a tuhosť a dokážu vydržať väčšie zaťaženie a krútiace momenty.

3) Hlavný nosník je zvyčajne zváraný z oceľových platní s vysokou pevnosťou, aby sa zabezpečilo, že sa pri vysokom zaťažení nezlomí alebo nadmerne nedeformuje. Výber materiálov musí byť prísne vypočítaný a testovaný, aby sa zaistila bezpečnosť a trvanlivosť. Dĺžka hlavného nosníka závisí od rozpätia (rozpätia) žeriavu, zvyčajne sa pohybuje od 7,5 metra do 31,5 metra. Výška, šírka a hrúbka hlavného nosníka sú navrhnuté podľa nosnosti a rozpätia, aby bola zaistená jeho nosnosť.

Zdvíhací systém

1) Efektívne a stabilné: Vďaka spolupráci elektrických kladkostrojov a súvisiacich komponentov môže zdvíhací systém rýchlo a hladko zdvíhať a spúšťať ťažké predmety.

2) Vysoká bezpečnosť: Zdvíhací systém je vybavený viacerými bezpečnostnými ochrannými zariadeniami, ako sú koncové spínače, ochrana proti preťaženiu, brzdové zariadenia atď., Ktoré môžu zastaviť prevádzku v čase, keď dôjde k abnormalite, aby sa predišlo nehodám.

3) Jednoduchá obsluha: Ovládanie zdvíhacieho systému sa zvyčajne dosahuje pomocou elektrickej ovládacej skrinky alebo diaľkového ovládača. Operátor môže ovládať zdvíhanie a prevádzku žeriavu na zemi alebo na diaľku, čo je pohodlné a rýchle.

4) Jednoduchá údržba: Konštrukcia hlavných komponentov, ako sú elektrické kladkostroje a drôtené laná, je pomerne jednoduchá a je tiež vhodné opraviť a vymeniť diely. Denná údržba, ako je mazanie a kontrola opotrebovania oceľových lán, je tiež pomerne jednoduchá.

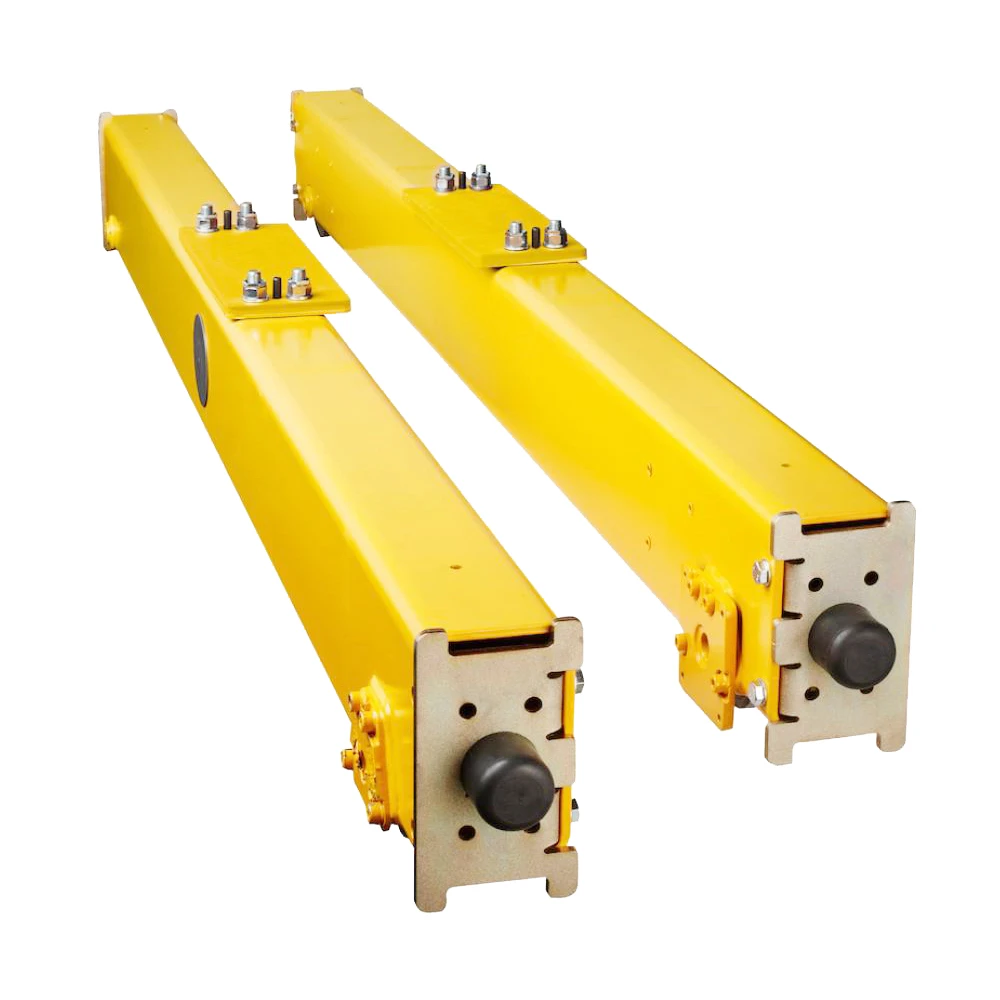

3.Koniecvozňa

1) Koncový nosník jednonosného mostového žeriavu je nevyhnutnou súčasťou jeho konštrukcie, ktorá je zodpovedná za podopretie hlavného nosníka a pohyb po pozdĺžnej dráhe žeriavu. Koncový nosník zaisťuje, že sa žeriav môže hladko pohybovať po dráhe prostredníctvom úzkeho spojenia s hlavným nosníkom a ovládacím mechanizmom, čím sa realizuje priečna a pozdĺžna manipulácia s materiálmi.

2) Hlavnou funkciou koncového nosníka je podopierať hlavný nosník jednonosného mostového žeriavu a zabezpečiť, aby sa hlavný nosník mohol stabilne pohybovať po trati. Koncový nosník je zvyčajne pevne spojený s hlavným nosníkom, aby vytvoril integrálnu štruktúru. Koncový nosník je vybavený pojazdovým mechanizmom vrátane motorov, dvojkolesí a ďalších komponentov. Poháňaný motorom sa koncový nosník pohybuje pozdĺž pozdĺžnej dráhy, čím poháňa celý žeriav k pozdĺžnemu pohybu v továrni alebo dielni.

3) Koncový nosník je na oboch koncoch tesne zladený s pásom cez kolesá, čo poskytuje nielen pozdĺžny pohyb, ale poskytuje aj bočnú stabilitu pre celý žeriav, aby sa zabránilo bočnému posunu alebo otrasom počas prevádzky žeriavu. Koncový nosník je zvyčajne zváraný vysokopevnostnou oceľou alebo spracovaný oceľovými platňami. Konštrukcia je pevná a odolná a vydrží dynamické zaťaženie počas prevádzky žeriavu. Dĺžka koncového nosníka závisí od šírky dráhy žeriavu a musí byť navrhnutá tak, aby zabezpečila tesné prispôsobenie sa dráhe a zároveň bola dostatočne pevná na to, aby udržala hmotnosť hlavného nosníka a zdvíhacieho systému.



4. Mechanizmus pojazdu žeriavu

1) Hladká prevádzka: Vďaka spolupráci reduktora a brzdy môže mechanizmus chodu žeriavu zabezpečiť stabilitu žeriavu počas pohybu a znížiť vibrácie a náraz.

2) Vysoká účinnosť a úspora energie: Vďaka použitiu vysokoúčinných motorov a technológie regulácie rýchlosti s premenlivou frekvenciou môže mechanizmus žeriavu flexibilne upravovať rýchlosť podľa pracovného zaťaženia pri zachovaní vysokého výkonu, čím sa znižuje zbytočná spotreba energie.

3) Presné polohovanie: Mechanizmus jazdy žeriavu môže dosiahnuť presné ovládanie žeriavu prostredníctvom elektrického riadiaceho systému a bŕzd, čím sa zabezpečí, že sa pri pohybe do vopred stanovenej polohy môže presne zastaviť, čo je vhodné na zdvíhacie operácie.

4) Silná prispôsobivosť: Mechanizmus jazdy žeriavu je vhodný pre rôzne prostredia. Či už je to v úzkom priestore v továrni alebo pod holým nebom, môže dosiahnuť hladkú prevádzku vďaka flexibilnej spolupráci motora a skupiny kolies.

5) Vysoká bezpečnosť: Mechanizmus jazdy žeriavu je vybavený viacerými bezpečnostnými ochrannými opatreniami, ako je ochrana proti preťaženiu, obmedzovacie zariadenia, nárazníky atď., Ktoré môžu zabrániť nehodám spôsobeným prevádzkovými chybami alebo poruchami zariadenia.

5. Pojazdový mechanizmus vozíka

Údržba a starostlivosť o mechanizmus chodu vozíka:

1) Mazanie a údržba: Skupina kolies, reduktor a ostatné pohyblivé časti vozíka musia byť pravidelne naplnené mazacím olejom, aby sa zabezpečila plynulosť každej pohyblivej časti počas prevádzky a znížilo sa opotrebenie.

2) Kontrola kolies: Pravidelne kontrolujte opotrebovanie kolies vozíka, aby ste zabezpečili dobrý kontakt medzi kolesami a pásom. Ak sa zistí, že kolesá sú silne opotrebované alebo zdeformované, mali by byť včas vymenené.

3) Čistenie dráhy: Udržujte dráhu diaľkového svetla čistú, aby ste zabránili uviaznutiu cudzích predmetov v kolesách vozíka a neovplyvnili normálnu prevádzku vozíka.

4) Kontrola elektrického systému: Pravidelne kontrolujte elektrický riadiaci systém mechanizmu chodu vozíka, vrátane motorov, meničov, koncových spínačov atď., aby ste sa uistili, že elektrické zariadenie funguje normálne.

5) Uťahovacie skrutky: Pretože mačka môže byť počas prevádzky ovplyvnená vibráciami, pravidelne kontrolujte a doťahujte spojovacie časti medzi mačkou a diaľkovým nosníkom, aby ste predišli poruchám zariadenia spôsobeným uvoľnením.

6.Koleso žeriavu

Funkcie kolies:

1) Nosnosť: Kolesá sú zodpovedné za znášanie hmotnosti žeriavu a hmotnosti zdvíhaného nákladu. Musia mať dostatočnú pevnosť a trvanlivosť, aby odolali statickému a dynamickému zaťaženiu, ktoré vytvára žeriav počas prevádzky.

2) Jazdná prevádzka: Kolesá sú poháňané elektromotorom alebo hnacou sústavou a pohybujú sa pozdĺžne (trolejová prevádzka) alebo bočne (trolejová prevádzka) pozdĺž koľaje. Hnacie kolesá dosahujú hladkú jazdu prostredníctvom trenia s pásom.

3) Navádzanie: Konštrukcia kolies zabezpečuje, že žeriav nevybočuje z dráhy a pohybuje sa vždy po vopred stanovenej trase. Kolesá zvyčajne tesne priliehajú k koľaji, aby sa predišlo bočnému skĺznutiu alebo vykoľajeniu.

7. Žeriavový hák

Špecifikácie použitia a prevádzky háku:

1) Správna montáž: Pri použití háku musí obsluha zabezpečiť, aby bol ťažký predmet pevne namontovaný na háku, aby sa predišlo situácii, keď popruh alebo popruh nie je úplne zasunutý do háku, a aby sa zabránilo pádu ťažkého predmetu počas proces zdvíhania.

2) Zabráňte preťaženiu: Použitie háku musí byť v súlade s jeho menovitým zaťažením a preťaženie je zakázané. Preťaženie spôsobí trvalú deformáciu alebo dokonca zlomenie háku, čo predstavuje vážne bezpečnostné riziko.

3) Pravidelná kontrola: Háčik je pri dlhodobom používaní náchylný na opotrebovanie, praskliny, deformácie a iné problémy, preto je potrebné ho pravidelne kontrolovať. Akákoľvek abnormálna situácia (ako sú deformácie, praskliny a zlyhanie bezpečnostného zámku) je potrebné okamžite opraviť alebo vymeniť.

4) Zabráňte bočnej sile: Hák je navrhnutý tak, aby odolal vertikálnej sile, nie bočnej sile. Preto by sa pri používaní háčika malo čo najviac vyhnúť bočnej sile, inak môže dôjsť k poškodeniu alebo deformácii háčika.

5) Správne používanie bezpečnostnej poistky: Počas zdvíhacích operácií musí byť bezpečnostná poistka vždy v zatvorenom stave, aby sa zabránilo náhodnému vykĺznutiu popruhu alebo krúžku. Operátor musí pred montážou a zdvíhaním skontrolovať, či zámok správne funguje.

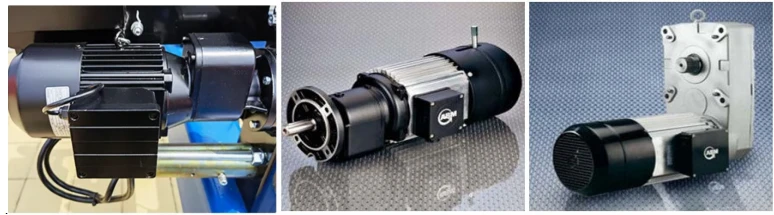

Motor

Funkcie motora:

1) Poskytovanie energie: Motor je hlavným zdrojom energie žeriavu, ktorý poháňa ozubené kolesá, oceľové laná alebo reťaze na zdvíhanie háku alebo pohyb vozíka alebo vozíka.

2) Nastavenie rýchlosti: Motor môže nastaviť rýchlosť zdvíhania a rýchlosť pohybu žeriavu prostredníctvom systému riadenia konverzie frekvencie alebo iných zariadení na reguláciu rýchlosti, aby sa zabezpečila stabilná prevádzka v rôznych pracovných podmienkach.

3) Zabezpečenie stability a bezpečnosti: Motor zaisťuje, že sa žeriav môže rýchlo a stabilne zastaviť prostredníctvom brzdového systému, aby sa zabránilo skĺznutiu ťažkých predmetov alebo strate kontroly nad žeriavom.

.

Zvukový a svetelný alarm a koncový spínač

1) Zvukový a svetelný poplachový systém sa používa v mostových žeriavoch s jedným lúčom, aby pripomenul operátorom a okolitému personálu, aby venovali pozornosť prevádzkovému stavu žeriavu, najmä aby poskytli varovné signály, keď sa žeriav spúšťa, pohybuje alebo sa stretne s nebezpečnými situáciami.

Bezpečnostné varovanie: Keď sa žeriav spustí, zdvíha ťažké predmety alebo sa priblíži k prevádzkovému dosahu, zvukový a svetelný poplachový systém spustí poplach, aby pripomenul personálu na mieste, aby venoval pozornosť a predchádzal kolíziám alebo nebezpečenstvám.

Alarm poruchy: Keď žeriavový systém zlyhá alebo dosiahne nastavené limitné podmienky (ako je preťaženie alebo spustenie koncového spínača), zvukový a svetelný poplachový systém vyšle poplachový signál, ktorý vyzve operátora, aby okamžite zastavil prevádzku a skontroloval zariadenie.

Pripomenutie prevádzky: Keď je žeriav v chode alebo sa otáča, alarmový systém upozorní okolitý personál zvukom a svetlom, aby sa zabránilo náhodnému vstupu do pracovného priestoru žeriavu.

2) Koncový spínač je dôležitým bezpečnostným zariadením v jednonosných mostových žeriavoch. Používa sa hlavne na obmedzenie prevádzkového rozsahu žeriavu alebo vozíka, aby sa zabránilo tomu, že žeriav prekročí bezpečnú oblasť alebo nadmerná prevádzka háku, čo spôsobí poškodenie zariadenia alebo bezpečnostné nehody.

Limit dráhy: Koncový spínač automaticky spustí signál zastavenia, keď žeriav alebo hák dosiahne koniec dráhy nastavením maximálneho zdvihu žeriavu alebo vozíka, aby sa zabránilo tomu, že zariadenie bude pokračovať v prevádzke a spôsobí nebezpečenstvo.

Zabráňte nadmernému zdvihnutiu: Počas procesu zdvíhania môže koncový spínač obmedziť najvyššiu polohu háku, aby sa zabránilo nadmernému zdvihnutiu háku alebo prílišnému zdvihnutiu oceľového lana, čím sa zabráni poškodeniu zariadenia alebo nehodám.

Predchádzanie kolízii: Keď sa žeriav alebo vozík priblíži k limitu dráhy, koncový spínač spustí brzdu, aby sa zabránilo zrážke žeriavu alebo vozíka s okolitými predmetmi alebo stenami.

10.Bezpečnostné zariadenia

1) Koncový spínač: slúži na obmedzenie pohybu žeriavu a vozíka, aby sa zabránilo prekročeniu nastaveného bezpečnostného rozsahu.

2) Zariadenie na ochranu proti preťaženiu: monitorujte zaťaženie žeriavu, aby ste zabránili preťaženiu. Monitorovanie hmotnosti zdvíhaného bremena v reálnom čase, keď prekročí menovité zaťaženie, spustí sa alarm a automaticky sa odpojí napájanie, aby sa zastavila prevádzka žeriavu.

3) Zvukový a svetelný poplachový systém: keď sa žeriav spustí, zastaví alebo zlyhá, vyšle zvukové a svetelné signály, aby pripomenul operátorovi a okolitému personálu, aby venovali pozornosť bezpečnosti. Môže účinne znížiť nesprávne fungovanie a nehody.

4) Tlačidlo núdzového zastavenia: v prípade núdze je možné okamžite vypnúť napájanie, aby sa zastavili všetky operácie žeriavu. Zvyčajne existuje viacero tlačidiel núdzového zastavenia, ktoré operátorovi uľahčia rýchlu reakciu v rôznych polohách.

5) Brzdový systém: zabezpečte, aby mohol žeriav pri zastavení rýchlo a spoľahlivo zabrzdiť, aby sa zabránilo skĺznutiu ťažkých predmetov alebo vymknutiu kontroly nad zariadením.

6) Bezpečnostné uzamykacie zariadenie: počas údržby alebo generálnej opravy zariadenia sa uistite, že je zariadenie v bezpečnom stave, aby sa zabránilo náhodnému spusteniu.

11. Režim ovládania

1) Manuálne ovládanie: Operátor priamo ovláda prevádzku žeriavu pomocou rukoväte, tlačidla alebo joysticku. Manuálny riadiaci systém má jednoduchú štruktúru a je ľahko ovládateľný, vhodný pre malé alebo jednoduché pracovné prostredia. Obsluha môže flexibilne prispôsobiť prevádzku žeriavu podľa podmienok na mieste.

2) Bezdrôtové diaľkové ovládanie: Operátor môže ovládať prevádzku žeriavu na veľkú vzdialenosť prostredníctvom bezdrôtového diaľkového ovládania. Obsluha sa môže zdržiavať mimo nebezpečných oblastí, aby sa zvýšila bezpečnosť prevádzky. Operátor sa môže voľne pohybovať na mieste, aby uľahčil pozorovanie prevádzky.

3) Ovládanie odpruženia: Ovládacia skrinka je zavesená v blízkosti žeriavu pomocou kábla a operátor môže kedykoľvek ovládať ovládaciu skrinku. Obsluha sa nemusí približovať k žeriavu a môže ho ovládať v bezpečnej vzdialenosti. Relatívne pevná poloha ovládania môže znížiť rušenie počas prevádzky.

4) Automatické riadenie: Systém programovateľného logického regulátora (PLC) sa používa na automatické riadenie prevádzky žeriavu. Dokáže realizovať komplexnú logiku a postupy riadenia a zlepšiť efektivitu práce. Systém PLC môže monitorovať stav zariadenia v reálnom čase a automaticky upravovať prevádzku.

5) Hybridné ovládanie: Kombinujte manuálne, bezdrôtové, odpruženie a automatické ovládanie a vytvorte komplexné riešenie ovládania. Vyberte si vhodnú metódu ovládania podľa rôznych pracovných podmienok, aby ste zlepšili efektivitu a bezpečnosť práce. Dokáže flexibilne upraviť spôsob ovládania podľa zmien prostredia na mieste.

Skica

Hlavné technické





1) Jednoduchý dizajn: Konštrukcia jednonosného mostového žeriavu je relatívne jednoduchá, pozostáva hlavne z hlavného nosníka, koncového nosníka, zdvíhacieho mechanizmu, ovládacieho mechanizmu atď., A ľahko sa vyrába a inštaluje.

2) Jednoduchá údržba: Vďaka jednoduchej štruktúre je denná údržba a generálne opravy tiež relatívne jednoduché, čo znižuje náklady na údržbu.

3) Vysoké využitie: Jednonosné mostové žeriavy zvyčajne prijímajú menšiu inštalačnú výšku, ktorá je vhodná pre prostredie s obmedzeným priestorom a môže efektívne využívať vertikálny priestor továrne.

4) Flexibilná metóda ovládania: Manuálne, bezdrôtové diaľkové ovládanie alebo automatické ovládanie je možné použiť podľa potreby prispôsobiť sa rôznym prevádzkovým prostrediam a požiadavkám. Môže byť použitý pre rôzne zdvíhacie a prepravné operácie so silnou prispôsobivosťou.

5) Nízke výrobné a inštalačné náklady: Vďaka jednoduchej konštrukcii a rozumnému použitiu materiálov sú náklady na výrobu a inštaláciu jednonosných mostových žeriavov relatívne nízke. Počas prevádzky je jeho spotreba energie v porovnaní s dvojnosníkovými žeriavmi zvyčajne nižšia a má lepšiu hospodárnosť.

6) Vysoká bezpečnosť: Zvyčajne je vybavený koncovými spínačmi, zariadeniami na ochranu proti preťaženiu a zvukovými a svetelnými poplachovými systémami na zaistenie bezpečnej prevádzky. Jednonosníkové mostové žeriavy majú dobrú stabilitu pri zdvíhaní a znižujú riziko nehôd.

7) Jednoduchá údržba: Distribúcia a konštrukčný dizajn komponentov zariadenia uľahčujú každodennú kontrolu, opravu a údržbu.

8) Široká prispôsobivosť: Môže byť použitý na rôzne operácie, ako je zdvíhanie, manipulácia a stohovanie ťažkých predmetov, a je široko používaný vo výrobe, logistike, stavebníctve a iných odvetviach.

9) Vysoká účinnosť: Rýchla rýchlosť zdvíhania a pohybu môže výrazne zlepšiť efektívnosť manipulácie s materiálom a prispôsobiť sa pracovnému prostrediu s vysokou intenzitou. Vďaka rozumnému dizajnu sa maximalizuje využitie priestoru v pracovnej oblasti.





1. Výroba: V dielňach, ako je výroba strojov, výroba automobilov a výroba elektronických produktov, sa na prepravu surovín a hotových výrobkov často používajú mostové žeriavy s jedným nosníkom, aby sa zvýšila efektívnosť výroby. Na montážnych linkách sa používajú na zdvíhanie ťažkých dielov a komponentov, aby pomohli pri rýchlej montáži a zlepšili efektivitu výrobných liniek.

2. Skladovanie a logistika: V skladoch a logistických centrách sa na vykladanie a nakladanie používajú jednonosné mostové žeriavy, aby sa zlepšila efektivita logistiky. Vhodné na skladanie a triedenie ťažkých predmetov, optimalizáciu priestoru a zvýšenie skladovacej kapacity.

3. Stavenisko: Na staveniskách sa často používajú na prepravu betónu, ocele a iných stavebných materiálov na pomoc pri stavebných operáciách. Používajú sa na zdvíhanie veľkých zariadení a strojov, aby sa zabezpečila bezpečnosť a efektívnosť procesu inštalácie.

4. Energetika: V elektrárňach sa jednonosné mostové žeriavy používajú na údržbu a generálne opravy energetických zariadení a zdvíhanie častí ťažkých strojov.

5. Hutnícky priemysel: V kovospracujúcich podnikoch, ako sú oceľ a zliatiny hliníka, sa používajú na manipuláciu s ťažkými predmetmi a zdvíhanie pri spracovaní. Používajú sa na manipuláciu s materiálom pred vysokoteplotnými pecami na zabezpečenie bezpečnej prevádzky.

6. Baníctvo: V baniach sa na zdvíhanie a nakladanie rudy používajú jednonosné mostové žeriavy na zlepšenie prevádzkovej efektivity. V procese údržby a výmeny banských zariadení poskytujú potrebnú zdvíhaciu podporu.

7. Prístavy a doky: V prístavoch a dokoch sa na nakladanie a vykladanie a prekladanie kontajnerov používajú jednonosné mostové žeriavy na zlepšenie efektivity logistiky. Sú vhodné na manipuláciu s rôznymi hromadnými nákladmi a zlepšujú rýchlosť obratu nákladu.

8. Laboratóriá a výskumné inštitúcie: V laboratóriách a výskumných inštitúciách sa jednonosné mostové žeriavy používajú na manipuláciu s presnými prístrojmi a ťažkými experimentálnymi zariadeniami na zaistenie bezpečnosti a presnosti.

9. Ľahký priemysel: Vo výrobných linkách ľahkého priemyslu sa používajú na manipuláciu s materiálmi pri montáži a balení na zlepšenie efektivity výroby.





1. Fáza návrhu

Analýza požiadaviek: Určite špecifikácie, nosnosť, pracovný rozsah atď. žeriavu podľa potrieb zákazníka a prostredia používania.

Konštrukčný návrh: Použite CAD a iný softvér na detailný inžiniersky návrh, vrátane konštrukčného návrhu, mechanickej analýzy a elektrického návrhu, aby ste zaistili, že návrh spĺňa bezpečnostné a výkonnostné požiadavky.

2. Obstarávanie materiálu

Výber materiálu: Vyberte vhodné materiály, ako je oceľ, hliníková zliatina, motor, reduktor atď. podľa konštrukčných požiadaviek.

Výber dodávateľa: Vyberte spoľahlivých dodávateľov materiálov a vykonajte kontrolu kvality, aby ste sa uistili, že materiály spĺňajú normy.

3. Výrobná fáza

Rezanie: Nakúpené suroviny narežte a spracujte na požadované komponenty, ako sú hlavné nosníky, koncové nosníky, háky a pod. podľa konštrukčných výkresov.

Zváranie: Zvárajte rezanú oceľ na vytvorenie hlavného nosníka a iných konštrukčných častí. Kvalita zvárania musí byť počas procesu zvárania prísne kontrolovaná, aby sa zabezpečila pevnosť konštrukcie.

Tvarovanie: Vytvarujte a spracujte zvárané diely, vrátane obrábania, brúsenia, vŕtania atď., Aby ste zabezpečili, že diely budú mať presné rozmery a spĺňajú konštrukčné požiadavky.

4. Fáza montáže

Predmontáž: Predbežná montáž rôznych komponentov (hlavný nosník, koncový nosník, vozík, hák, ovládací mechanizmus atď.) na vytvorenie kompletného rámu.

Inštalácia elektrického systému: Nainštalujte motory, riadiace systémy, koncové spínače a iné elektrické komponenty, aby ste zabezpečili správne elektrické pripojenie systému.

Ladenie: Odlaďte predbežne zostavený žeriav, skontrolujte koordináciu rôznych komponentov a zabezpečte normálnu prevádzku.

5. Štádium testovania

Test naprázdno: Vykonajte komplexný test na žeriave bez zdvíhania závaží, vrátane zdvíhania, presúvania, brzdenia a iných funkcií, aby ste sa uistili, že všetky operácie sú normálne.

Záťažová skúška: Vykonajte záťažovú skúšku, postupne zvyšujte hmotnosť a skontrolujte prevádzkový výkon a stabilitu žeriavu pri plnom zaťažení, aby ste sa uistili, že spĺňa konštrukčné požiadavky.

Test bezpečnosti: Otestujte funkciu bezpečnostných zariadení (ako sú koncové spínače, ochranné zariadenia proti preťaženiu atď.), aby ste zaistili bezpečnosť.

6. Prevzatie a doručenie

Kontrola kvality: Po dokončení testu oddelenie kontroly kvality vykoná akceptáciu kvality, aby sa zabezpečilo, že všetky technické ukazovatele a normy kvality spĺňajú požiadavky.

Prijatie zákazníkom: Vyzvite zákazníkov, aby vykonali akceptáciu a potvrdili, že výkon a kvalita zariadenia spĺňa požiadavky.

Dodávka a inštalácia: Dodajte zákazníkom kvalifikované žeriavy a v prípade potreby poskytnite inštalačné služby a školenia.

7. Popredajný servis

Technická podpora: Poskytnite technickú podporu a poradenstvo po inštalácii, aby ste zaistili, že zákazníci môžu používať zariadenie bezpečne a efektívne.

Pravidelná údržba: Zákazníkom sa odporúča, aby pravidelne vykonávali údržbu a generálne opravy zariadenia, aby sa predĺžila jeho životnosť a zabezpečila bezpečnosť.







Kontrola materiálu

Kontrola kvality: Na zakúpených surovinách sa vykonáva prísna kontrola kvality, aby sa zabezpečilo, že spĺňajú požiadavky na dizajn a národné normy.

Skladovanie materiálu: Kvalifikované materiály sa skladujú podľa klasifikácie, aby sa zabránilo korózii alebo poškodeniu.

Rezanie a tvarovanie

Rezanie ocele: Na rezanie ocele podľa veľkosti výkresu použite plazmové rezanie, rezanie laserom alebo plameňom a iné technológie.

Spracovanie tvárnenia: Vytvarujte oceľový plech ohýbaním, valcovaním, zváraním a inými procesmi na výrobu hlavného nosníka, koncového nosníka a iných konštrukčných častí.

Zváranie

Zváranie komponentov: Rezané a tvarované oceľové diely sú zvárané do hlavných konštrukcií, ako je hlavný nosník, koncový nosník a vozík. Proces zvárania musí byť prísne kontrolovaný, aby sa zabezpečila pevnosť konštrukcie a kvalita zvárania.

Kontrola zvarov: Na kontrolu zvarov použite nedeštruktívnu testovaciu technológiu (ako je ultrazvukové testovanie, rádiografické testovanie), aby ste sa uistili, že nie sú praskliny alebo iné chyby.

Obrábanie

Presné obrábanie: Precízne obrábanie sa vykonáva na kľúčových komponentoch žeriavu, ako sú súpravy kolies, ložiskové sedlá, remenice atď., aby sa zabezpečila ich rozmerová presnosť a kvalita povrchu.

Montáž celého stroja

Generálna montáž: Na základe predmontáže sa vykoná celková montáž žeriavu vrátane finálnej montáže hlavného nosníka, koncového nosníka, zdvíhacieho mechanizmu, kráčacieho mechanizmu a pod.

Uvedenie do prevádzky a testovanie

V dynamických podmienkach sa testuje prevádzkový výkon žeriavu vrátane testovania zdvíhania, chôdze, riadenia a iných funkcií. Kontroluje sa celková veľkosť zmontovaného mostového žeriavu, aby sa zabezpečilo, že všetky rozmery spĺňajú konštrukčné požiadavky.

Striekanie a antikorózna úprava

Povrchová úprava Odstraňovanie hrdze: Odstraňovanie hrdze na povrchu žeriavu, medzi bežné metódy patrí pieskovanie, morenie a pod. Nástrek základného náteru: Nastriekajte antikorózny základný náter na ošetrený povrch, aby sa zabránilo oxidácii a korózii kovu. Striekanie vrchného náteru Farebný nástrek: Nastriekajte vrchný náter podľa požiadaviek zákazníka alebo priemyselných noriem, aby mal žeriav ochranný a dekoratívny efekt. Označenie: Po nastriekaní označte identifikačné údaje žeriavu v súlade so špecifikáciami, ako je model, menovité zaťaženie atď.

Továreň a inštalácia

Balenie a doprava

Ochrana balenia: Ochranné balenie kľúčových komponentov žeriavu, aby sa zabránilo poškodeniu počas prepravy. Usporiadanie prepravy: Podľa veľkosti zariadenia a prepravných podmienok vyberte vhodný spôsob prepravy na prepravu žeriavu na miesto zákazníka.

Prevzatie a doručenie

Prijatie zákazníkom

Prevzatie na mieste: Zákazník vykoná preberanie žeriavu na mieste podľa zmluvných požiadaviek a technických špecifikácií, aby skontroloval výkon a kvalitu zariadenia.

Odstránenie problému: Ak sa zistia nejaké problémy, výrobca ich musí včas odstrániť, aby sa zabezpečilo, že zariadenie plne spĺňa požiadavky zákazníka. Dodávka a použitie Prevádzkové školenie: Výrobca zvyčajne zaškolí obsluhu zákazníka, aby sa ubezpečil, že dokáže žeriav správne a bezpečne obsluhovať.
