Elektrický mostový žeriav

1. Elektrický drapák mostový žeriav je typ mostového žeriavu určený na manipuláciu a prepravu sypkých materiálov pomocou drapákového vedra alebo drapákového nástavca. Spája funkčnosť mostového žeriavu s elektrickým drapákovým mechanizmom, vďaka čomu je ideálny do prostredia, kde sa vyžaduje efektívna manipulácia so sypkými alebo sypkými materiálmi.



2.Prehľad Elektrický drapákový mostový žeriav sa používa v odvetviach, ako je výroba ocele, stavebníctvo, baníctvo a prístavné zariadenia na efektívnu manipuláciu s materiálmi, ako je uhlie, ruda, obilie a iné hromadné komodity. Žeriav sa skladá z mosta, ktorý sa klenie po šírke pracovného priestoru a je podopretý koncovými vozíkmi, ktoré mu umožňujú jazdiť po paralelných dráhach. Elektrický drapák alebo véčko sa používa na naberanie, zdvíhanie a prepravu sypkých materiálov.



3. Záver Elektrický drapákový mostový žeriav je vysoko efektívnym riešením pre manipuláciu so sypkým materiálom v rôznych priemyselných prostrediach. Vďaka svojej robustnej konštrukcii, efektívnemu elektrickému drapákovému mechanizmu a komplexnému riadiacemu systému ponúka zvýšenú produktivitu, bezpečnosť a flexibilitu pri správe veľkých objemov materiálov. Či už v prístavoch, oceliarňach, banských prevádzkach alebo na staveniskách, tento žeriav zohráva kľúčovú úlohu pri optimalizácii procesov manipulácie s materiálom.

Max. Výška zdvihu: 30m

Hodnotený zdvihový moment:/

Max. Zdvíhacie zaťaženie: 50t

Rozpätie: 10,5 ~ 31,5 m

Hodnotený zdvihový moment:/

Zdvíhací mechanizmus: Elektrický vozík

Napájanie: 3fázové 380V 50Hz

Rýchlosť zdvíhania:{0}} M/MIN

Rýchlosť chodu vozíka:{0}}M/MIN

Rýchlosť chodu žeriavu:{0}} M/MIN





1.Hlavné svetlo

1.Hlavný nosník elektrického drapákového mostového žeriavu je kritickým konštrukčným komponentom, ktorý podporuje celý žeriavový systém vrátane elektrického drapákového mechanizmu a zdvíhacieho zariadenia. Presahuje šírku pracovného priestoru a umožňuje žeriavu pohybovať sa po nosníkoch pristávacej dráhy.

2.Hlavný nosník elektrického drapákového mostového žeriavu je dôležitou súčasťou, ktorá poskytuje konštrukčnú podporu a umožňuje žeriavu vykonávať funkcie manipulácie s materiálom. Jeho dizajn a konštrukcia musia spĺňať prísne normy, aby bola zaistená bezpečnosť, odolnosť a efektívna prevádzka. Správna výroba, pravidelná údržba a dodržiavanie bezpečnostných protokolov sú nevyhnutné na udržanie výkonu a spoľahlivosti hlavného nosníka v elektrickom drapákovom mostovom žeriave.

Zdvíhací systém

1. Zdvíhací systém elektrického drapákového mostového žeriavu je navrhnutý na efektívnu manipuláciu a prepravu sypkých materiálov pomocou drapákového vedra alebo drapákového nástavca. Tento systém obsahuje niekoľko kľúčových komponentov, ktoré spolupracujú pri zdvíhaní, spúšťaní a presúvaní materiálov s presnosťou a spoľahlivosťou.

2. Tento systém sa zvyčajne skladá z niekoľkých kľúčových komponentov:

Zdvíhací mechanizmus: Tento mechanizmus obsahuje jeden alebo viac elektrických kladkostrojov, z ktorých každý je vybavený motorom, ktorý poháňa bubon alebo zdvíhacie koleso, okolo ktorého je navinuté oceľové lano. Keď je motor aktivovaný, navinie lano na bubon, čím zdvihne hák a akýkoľvek náklad, ktorý je k nemu pripojený. Opačným pohybom sa hák spustí.

Drôtené laná: Sú to oceľové laná s vysokou pevnosťou v ťahu, ktoré spájajú zdvíhací bubon s hákom. Musia byť dostatočne pevné, aby uniesli maximálnu nosnosť žeriavu bez toho, aby sa natiahli alebo zlomili.

Hákový blok: Háčikový blok je súprava kladiek alebo kladiek, cez ktoré prechádzajú drôtené laná. Slúži na nasmerovanie a rozloženie sily z oceľových lán na hák, čím zvyšuje mechanickú výhodu a umožňuje zdvíhanie významnejších bremien s menšou námahou.

3. Zdvíhací systém elektrického drapákového mostového žeriavu je navrhnutý pre efektívnu a presnú manipuláciu s materiálom. Zahŕňa elektrický kladkostroj, drapák, vozík a ovládacie systémy, z ktorých každý hrá kľúčovú úlohu pri zdvíhaní a preprave sypkých materiálov. Pre bezpečnú a spoľahlivú prevádzku je nevyhnutné zabezpečiť, aby bol každý komponent riadne udržiavaný a kontrolovaný.



3.Koniecvozňa

1. Koncový nosník elektrického drapákového mostového žeriavu je kľúčovou súčasťou. Je súčasťou mostnej konštrukcie, ktorá sa tiahne cez koľajnice alebo nosníky pristávacej dráhy a poskytuje podporu pre pohyb žeriavu. Na tomto koncovom nosníku sú často umiestnené rôzne elektrické a mechanické komponenty vrátane hnacieho mechanizmu a riadiacich systémov. Zabezpečuje stabilitu a vyrovnanie žeriavu pri jeho prevádzke.

2. Koncový nosník poskytuje konštrukčnú podporu pre mostový žeriav a umožňuje mu prejsť po dĺžke dráhy alebo koľajníc. Pomáha rozložiť zaťaženie a udržiavať stabilitu počas prevádzky.

3.Koncový nosník často obsahuje ovládacie panely a elektrické systémy na ovládanie žeriavu. To zahŕňa ovládanie zdvíhacích mechanizmov a drapákového vedra.

4. Stručne povedané, koncové nosníky elektrického drapákového mostového žeriavu zohrávajú kľúčovú úlohu pri zabezpečovaní stability, rozdeľovaní záťažových napätí a podpore pohybu žeriavu. Sú neoddeliteľnou súčasťou nadstavby žeriavu, zaisťujú bezpečnú a spoľahlivú prevádzku pri zdvíhaní a preprave ťažkých bremien.



4. Mechanizmus pojazdu žeriavu

1. Ako dôležitá súčasť elektrického drapákového mostového žeriavu je mechanizmus pohybu žeriavu zodpovedný za pohon celého žeriavu, aby sa pohyboval vľavo a vpravo pozdĺž koľajového nosníka. Konštrukcia a výkon mechanizmu pojazdu žeriavu priamo ovplyvňujú efektivitu práce a bezpečnosť žeriavu.

2. Mechanizmus jazdy žeriavu elektrického drapákového mostového žeriavu zvyčajne obsahuje hnacie zariadenie, súpravu kolies, koľajnicovú svorku, brzdové zariadenie atď.

Keď sa žeriav potrebuje pohnúť doľava a doprava, riadiaci systém odošle pokyny do hnacieho zariadenia mechanizmu pojazdu žeriavu, motor dostane pokyny a začne pracovať, poháňa reduktor a ozubené kolesá, aby sa otáčali, potom poháňa súpravu kolies do rolovania. na koľajovom nosníku, aby sa žeriav mohol presunúť do určenej polohy. Keď je potrebné zastaviť, brzdové zariadenie okamžite funguje, aby sa zabezpečila presnosť polohy zastavenia žeriavu. Mechanizmus jazdy žeriavu elektrického drapákového mostového žeriavu musí mať stabilnú rýchlosť, presné polohovanie, spoľahlivé brzdenie a ďalší výkon, aby zabezpečiť hladký priebeh operácií nakladania a vykladania. Zároveň musí mať dobrú prispôsobivosť, schopnosť normálne pracovať v rôznych podmienkach prostredia.

Stručne povedané, mechanizmus pohybu žeriavu elektrického drapákového mostového žeriavu hrá mimoriadne dôležitú úlohu v celom žeriave. Iba pochopením jeho štruktúry, princípu fungovania, výkonnostných požiadaviek a metód údržby môžeme toto zariadenie lepšie využívať a udržiavať, čím sa zlepší pracovná efektívnosť žeriavu a zabezpečí sa bezpečnosť výroby.



5. Pojazdový mechanizmus vozíka

1. Mechanizmus pojazdu vozíka elektrického drapákového mostového žeriavu je kľúčovým komponentom pre prepravu materiálov v priemyselných a logistických prostrediach. Tento mechanizmus umožňuje plynulý horizontálny pohyb drapáka pozdĺž mostového žeriavu, čo umožňuje presné polohovanie a efektívnu manipuláciu s materiálom.

2. Pojazdový mechanizmus vozíka sa zvyčajne skladá z hnacej jednotky, kolies, brzdového systému a nosného rámu. Pohonná jednotka zvyčajne obsahuje elektromotor a prevodovku, ktoré zabezpečujú potrebnú reguláciu krútiaceho momentu a rýchlosti. Kolesá sú namontované na koľajniciach mosta a uľahčujú pohyb vozíka. Brzdový systém zaisťuje bezpečnú prevádzku tým, že zabraňuje neúmyselnému pohybu. Keď operátor žeriavu alebo riadiaci systém iniciuje príkaz na pohyb, aktivuje sa elektromotor v hnacej jednotke vozíka. Tento výkon po znížení cez prevodovku na vhodnú úroveň otáčok a krútiaceho momentu otáča kolesá a poháňa vozík pozdĺž mosta. Pokročilé ovládacie prvky môžu nastaviť rýchlosť a smer vozíka, čo umožňuje presné umiestnenie drapáka.

3. Stručne povedané, mechanizmus pohybu vozíka elektrického žeriavu s drapákovým mostom hrá zásadnú úlohu pri manipulácii s materiálom. Jeho spoľahlivá a presná prevádzka je rozhodujúca pre udržanie produktivity a bezpečnosti v priemyselnom prostredí. Pochopením jeho štruktúry, pracovných princípov a požiadaviek na údržbu môžu operátori a pracovníci údržby zabezpečiť spoľahlivý výkon tohto kľúčového zariadenia.

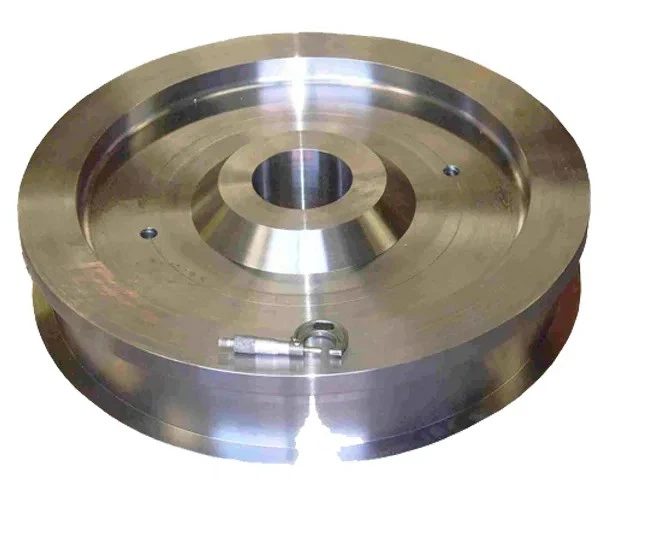

6.Koleso žeriavu

1. Žeriavové koleso elektrického drapákového mostového žeriavu je základným komponentom, ktorý umožňuje žeriavu pohybovať sa po koľajniciach alebo nosníkoch, na ktorých je namontovaný. Tieto kolesá sú špeciálne navrhnuté tak, aby uniesli veľkú hmotnosť žeriavu a jeho užitočné zaťaženie, čím zaisťujú hladký a spoľahlivý pohyb.

2. Kolesá žeriavov môžu byť vyrobené z rôznych materiálov, ako je oceľ, liatina alebo dokonca syntetické materiály v závislosti od aplikácie a podmienok prostredia. Oceľové kolesá sú bežné kvôli ich pevnosti a odolnosti, zatiaľ čo liatinové kolesá sú preferované pre ich schopnosť absorbovať nárazy a hluk. Kolesá sa zvyčajne montujú do nábojov kolies, ktoré sú potom pripevnené k telu žeriavu. Môžu byť pevné alebo otočné v závislosti od konštrukcie žeriavu. Niektoré žeriavy majú kolesá, ktoré sa môžu otáčať, aby sa prispôsobili miernym zmenám v zarovnaní koľaje, čím sa zabezpečuje hladšia prevádzka a znižuje sa opotrebovanie.

3. Stručne povedané, žeriavové kolesá elektrického drapákového mostového žeriavu sú kritickými komponentmi, ktoré si vyžadujú starostlivý výber, údržbu a pravidelnú výmenu, aby sa zabezpečila spoľahlivosť a bezpečnosť žeriavu. Správna pozornosť venovaná týmto prvkom pomáha maximalizovať účinnosť a životnosť žeriavu v priemyselných aplikáciách.





7. Drapák žeriavom

1. Žeriavový drapák, tiež známy ako chápadlo alebo drapák, je kľúčovou súčasťou elektrického drapákového mostového žeriavu. Používa sa na plazenie, zdvíhanie a uvoľňovanie rôznych materiálov, najmä v odvetviach, ako sú šrotoviská, recyklačné zariadenia, prístavy a staveniská.

2. Drapáky žeriavu zvyčajne pozostávajú z rámu, pazúrov alebo prstov, uzatváracieho mechanizmu a spojovacieho hardvéru, ktorý ho pripevňuje k zdvíhaciemu mechanizmu žeriavu. Uzatvárací mechanizmus môže byť poháňaný mechanicky, hydraulicky alebo pneumaticky, v závislosti od konštrukcie a požiadaviek. Keď je aktivovaný, zatvárací mechanizmus stiahne pazúry alebo prsty k sebe, čím zaistí materiál na zdvihnutie. Uvoľnenie sa dosiahne otočením mechanizmu, otvorením pazúrov alebo prstov.

3. Stručne povedané, žeriavový drapák elektrického drapákového mostového žeriavu je špecializovaný nástroj určený na uchopenie, zdvíhanie a manipuláciu so širokou škálou materiálov. Jeho dizajn, prevádzka a údržba sú rozhodujúce pre zabezpečenie efektívnosti a bezpečnosti operácií manipulácie s materiálom v priemyselnom prostredí. Výberom správneho typu drapáka a jeho správnou údržbou môžu používatelia optimalizovať výkon svojho žeriavu a predĺžiť jeho životnosť.

·

·

Motor

Motor elektrického drapákového mostového žeriavu je kritickým komponentom, ktorý poskytuje energiu potrebnú na zdvíhanie a presúvanie bremien. Je zodpovedný za premenu elektrickej energie na mechanický pohyb, ktorý poháňa rôzne mechanizmy žeriavu, vrátane zdvíhacieho mechanizmu, ktorý ovláda drapák a vozíka, ktorý ho posúva po moste.



Existuje niekoľko typov motorov používaných v elektrických žeriavových mostových žeriavoch, vrátane:

AC motory: Tieto sú bežne používané kvôli ich jednoduchosti, spoľahlivosti a jednoduchosti ovládania. Môžu to byť buď indukčné motory alebo synchrónne motory.



Jednosmerné motory: Historicky rozšírenejšie, ponúkajú presnú reguláciu rýchlosti a často sa používali, keď bola potrebná premenlivá rýchlosť. S pokrokom v technológii riadenia striedavých motorov sú však jednosmerné motory menej bežné.



Invertorové striedavé motory: Tieto sú navrhnuté tak, aby pracovali s pohonmi s premenlivou frekvenciou (VFD), ktoré umožňujú presné riadenie rýchlosti a lepšiu energetickú účinnosť.



Veľkosť motora musí zodpovedať nosnosti a pracovnému cyklu žeriavu. Potrebuje generovať dostatok energie na zdvihnutie špecifikovaného nákladu pri požadovanej rýchlosti bez prehriatia alebo prekročenia jeho konštrukčných limitov.



Moderné elektrické drapákové mostové žeriavy často používajú pokročilé riadiace systémy, ako sú VFD alebo pohony s nastaviteľnou frekvenciou (AFD). Tieto systémy dokážu presne riadiť rýchlosť a krútiaci moment motora, čím zlepšujú prevádzkovú efektivitu, bezpečnosť a znižujú opotrebovanie komponentov žeriavu.



Stručne povedané, motor elektrického žeriavu s drapákovým mostom hrá zásadnú úlohu pri poháňaní operácií žeriavu. Pokroky v technológii motorov, ako je použitie VFD a energeticky úsporné konštrukcie, výrazne zlepšili výkon a bezpečnosť týchto žeriavov. Správny výber, údržba a prevádzka motora sú nevyhnutné na zabezpečenie spoľahlivosti a účinnosti žeriavu pri manipulácii s materiálmi v priemysle.

.



Zvukový a svetelný alarm a koncový spínač

Zvukový a svetelný poplachový systém a koncové spínače sú dôležitými bezpečnostnými prvkami elektrických žeriavov s madlom. Sú navrhnuté tak, aby upozornili operátorov a okolitý personál na potenciálne nebezpečenstvá a aby automaticky zastavili žeriav, keď sa priblíži ku koncu svojej dráhy alebo v prípade určitých porúch.

Zvukový a svetelný poplachový systém

Zvukový a svetelný poplachový systém sa používa na poskytovanie zvukových a vizuálnych varovaní v potenciálne nebezpečných situáciách. Tento systém je obzvlášť dôležitý v prostrediach, kde žeriav pracuje v tesnej blízkosti pracovníkov alebo iných zariadení.

Poplachový systém môže byť aktivovaný manuálne operátorom žeriavu alebo automaticky bezpečnostnými systémami, keď sú splnené určité podmienky, napríklad keď sa žeriav blíži ku koncu svojej dráhy alebo ak je zistená potenciálna kolízia.

Poplašný systém upozorňuje pracovníkov v okolí na prítomnosť a prevádzku žeriavu, čím zaisťuje, že môžu prijať potrebné opatrenia.

Koncové spínače

Koncové spínače sú automatické ovládacie zariadenia, ktoré zastavia žeriav, keď dosiahne koniec svojej dráhy alebo keď sa stretnú s určitými prevádzkovými limitmi.

Keď sa žeriav priblíži ku koncu svojej dráhy alebo dosiahne preddefinovanú prevádzkovú hranicu, spustí sa príslušný koncový spínač.

Po spustení koncový spínač automaticky vypne napájanie motora (motorov) ovládajúcich pohyb žeriavu a okamžite ho zastaví.

Niektoré koncové spínače sú tiež prepojené s riadiacim systémom na odosielanie signálov do konzoly žeriavnika, ktoré indikujú dosiahnutie limitu.

Stručne povedané, zvukový a svetelný poplachový systém a koncové spínače sú základnými bezpečnostnými prvkami elektrických žeriavov s madlom. Slúžia na varovanie a ochranu personálu, zabraňujú poškodeniu zariadenia a zabezpečujú, aby žeriav fungoval v rámci určených limitov. Pravidelná kontrola a údržba týchto komponentov je potrebná na udržanie ich účinnosti a dodržiavanie bezpečnostných noriem.



10.Bezpečnostné zariadenia

Zariadenia na ochranu proti preťaženiu

Snímače zaťaženia alebo indikátory hmotnosti: Používajú sa na meranie zdvíhaného nákladu a poskytujú operátorovi spätnú väzbu. Ak náklad prekročí nosnosť žeriavu, systém môže automaticky obmedziť prevádzku.

Koncové spínače preťaženia: Tieto automaticky odpoja napájanie motora kladkostroja, ak zaťaženie prekročí menovitú kapacitu žeriavu.

Cestovné koncové spínače

Ako už bolo spomenuté, tieto spínače zastavia žeriav na konci jeho dráhy, aby zabránili tomu, aby prekročil bezpečné limity a mohol spôsobiť štrukturálne poškodenie alebo kolízie.

Zdvíhacie koncové spínače

Tieto kontrolujú maximálnu výšku, do ktorej môže byť náklad zdvihnutý, a najnižší bod, do ktorého môže klesnúť, čím sa predchádza prevádzkovým prekročeniam, ktoré by mohli viesť k nehodám alebo škodám.

Protikolízne zariadenia

Protikolízne systémy žeriavov: V prostrediach s viacerými žeriavmi môžu byť nainštalované systémy na detekciu prítomnosti iných žeriavov alebo prekážok v dráhe mostového žeriavu a upozorniť operátora alebo automaticky zastaviť žeriav.

Výstražné signály na úrovni terénu: Výstražné systémy na upozornenie pozemných pracovníkov na pohybujúce sa žeriavy, často integrované so zvukovým a svetelným poplašným systémom.

Núdzové zastávky

Tlačidlá núdzového zastavenia: Tieto tlačidlá sa nachádzajú v dosahu obsluhy žeriava a umožňujú okamžité vypnutie napájania všetkých motorov v prípade núdze.

Diaľkové núdzové zastavenie: V niektorých prípadoch možno núdzové zastavenie aktivovať aj na diaľku, čo umožní inému personálu zastaviť žeriav, ak to operátor nedokáže.

Zariadenia na kontrolu pohybu a rýchlosti

Monitory rýchlosti: Zariadenia, ktoré monitorujú rýchlosť pohybu žeriavu, aby sa zabezpečilo, že neprekročí bezpečnú prevádzkovú rýchlosť.

Dynamické brzdové systémy: Používajú sa na plynulé ovládanie spúšťania bremien a zabránenie náhlym pádom alebo trhnutiu, ktoré by mohli spôsobiť zranenie alebo poškodenie.

Elektrické bezpečnostné zariadenia

Monitory izolácie: Zariadenia, ktoré kontrolujú správnu izoláciu a uzemnenie na ochranu pred elektrickými poruchami.

Indikátory poruchového prúdu: Tieto zariadenia detegujú abnormálne úrovne prúdu, ktoré môžu naznačovať elektrickú poruchu a spúšťajú vypnutie, aby sa predišlo ďalším problémom.



11. Režim ovládania

1. Pozemné ovládanie

Podobne ako diaľkové ovládanie, pozemné riadiace systémy umožňujú operátorovi ovládať žeriav zo stacionárnej alebo mobilnej pozemnej riadiacej stanice. Môže to byť prostredníctvom káblového pripojenia alebo bezdrôtovej technológie. Pozemné riadiace stanice majú často panel s viacerými ovládacími prvkami podobnými tým, ktoré sa nachádzajú v kabíne. Toto nastavenie je výhodné v situáciách, keď operátor potrebuje byť na zemi, napríklad pri prevádzke prístavu alebo pri premiestňovaní veľkých alebo nebezpečných materiálov.

2. Ovládanie kabíny

Ovládanie kabíny zahŕňa ovládanie žeriavu z uzavretej kabíny operátora namontovanej na samotnom žeriave. Kabína je vybavená ovládacími pákami, tlačidlami alebo joystickom na ovládanie funkcií žeriavu. Toto nastavenie poskytuje operátorovi pohodlnejšie prostredie a môže zahŕňať ďalšie ovládacie prvky pre pomocné funkcie, ako je otáčanie drapáka alebo otváranie a zatváranie. Ovládanie v kabíne tiež umožňuje lepšiu viditeľnosť a ochranu pred podmienkami prostredia, ale môže obmedziť viditeľnosť operátora na náklad a okolitú oblasť v porovnaní s pozemnými ovládacími prvkami.

3. Diaľkové ovládanie

Systémy diaľkového ovládania umožňujú operátorovi ovládať žeriav na diaľku pomocou diaľkového ovládania, ktorým môže byť rádiové alebo káblové diaľkové ovládanie. Táto metóda zvyšuje bezpečnosť odstránením operátora z potenciálne nebezpečných oblastí. Zlepšuje tiež viditeľnosť, pretože operátor sa môže umiestniť tak, aby mal najlepší výhľad na náklad a okolie. Na zabezpečenie spoľahlivej komunikácie medzi diaľkovým ovládačom a žeriavom však môže byť potrebný zložitejší riadiaci systém.

12.Načrtnite

Hlavné technické





1. Všestrannosť

Elektrické drapákové mostové žeriavy je možné použiť pre širokú škálu materiálov vrátane obilia, kovového šrotu, uhlia a iných sypkých materiálov. Uchopovací mechanizmus umožňuje efektívne naberanie a uvoľňovanie týchto materiálov, vďaka čomu je žeriav vhodný pre rôzne priemyselné aplikácie.

2. Presnosť a kontrola

S pokročilými riadiacimi systémami ponúkajú elektrické drapákové mostové žeriavy presné polohovanie a kontrolovaný pohyb bremien. Táto presnosť znižuje riziko nehôd a poškodenia manipulovaných materiálov a okolitého prostredia.

3. Vysoká nosnosť

Tieto žeriavy sú navrhnuté tak, aby efektívne manipulovali s ťažkými bremenami. Typicky majú vysokú nosnosť, vďaka čomu sú vhodné do prevádzok, kde je potrebné pravidelne presúvať veľké objemy materiálu.

4. Priestorová efektívnosť

Elektrické drapákové mostové žeriavy sú namontované na koľajniciach alebo pristávacích dráhach, čo im umožňuje preklenúť veľké plochy a zároveň minimalizovať zaberanie priestoru na zemi. Vďaka tejto vlastnosti sú ideálne pre zariadenia s obmedzeným priestorom.

5. Vylepšená bezpečnosť

Moderné elektrické drapákové mostové žeriavy sú vybavené rôznymi bezpečnostnými prvkami, vrátane koncových spínačov, ochrany proti preťaženiu, núdzových zastavení a protikolíznych systémov. Tieto bezpečnostné zariadenia pomáhajú predchádzať nehodám a chránia obsluhu a ostatný personál na pracovisku.

6. Energetická účinnosť

V porovnaní s niektorými staršími alebo menej účinnými modelmi žeriavov sú mostové žeriavy s elektrickým drapákom navrhnuté na prevádzku s nižšou spotrebou energie. To môže časom viesť k úsporám nákladov na energiu.

7. Údržba a spoľahlivosť

Elektrické drapákové mostové žeriavy sú vo všeobecnosti jednoduchšie na údržbu ako mechanicky ovládané žeriavy. Ich elektrické komponenty sa dajú ľahšie opravovať a vymieňať, čo prispieva k celkovej spoľahlivosti zariadenia.

8. Environmentálne aspekty

Ako elektrické stroje tieto žeriavy nevypúšťajú výfukové plyny ani znečisťujúce látky, čo z nich robí ekologickejšiu možnosť v porovnaní so strojmi poháňanými palivom.





1. Preprava a prevádzka prístavu

V prístavoch a lodných dvoroch sa elektrické žeriavy s drapákovým mostom používajú na nakladanie a vykladanie nákladu, ako je obilie, uhlie, kovový šrot a iné sypké materiály z lodí do skladovacích priestorov a naopak.

2. Priemyselné a výrobné závody

Tieto žeriavy sa používajú v továrňach a výrobných závodoch na manipuláciu so surovinami, ako sú rudy, uhlie a minerály. Presúvajú materiály zo skladu do spracovateľských priestorov alebo dopravníkových systémov, čím zabezpečujú kontinuitu výrobného procesu.

3. Recyklačné zariadenia

Elektrické žeriavové mostové žeriavy sa používajú v recyklačných zariadeniach na triedenie a prepravu recyklovateľných materiálov vrátane kovov a plastov, čím sa uľahčuje ich príprava na opätovné spracovanie.

4. Elektrárne

V elektrárňach, najmä v tých, ktoré využívajú fosílne palivá, elektrické drapákové mostové žeriavy manipulujú s uhlím a inými palivovými materiálmi a presúvajú ich zo skladu do pece alebo spracovateľskej oblasti.

5. Poľnohospodársky priemysel

V poľnohospodárstve sa tieto žeriavy používajú na manipuláciu s obilninami a inými druhmi, pričom ich presúvajú zo skladovacích síl do dopravných prostriedkov alebo naopak.

6. Stavenisko

Staviská používajú elektrické žeriavy s drapákovým mostom na manipuláciu s kamenivom, pieskom a 碎石, pričom tieto materiály presúvajú do rôznych častí staveniska podľa potreby pri rôznych stavebných činnostiach.

7. Skladovanie a skladovanie

V skladoch a skladovacích zariadeniach sa na organizovanie a presúvanie skladovaného tovaru používajú elektrické žeriavy s drapákovým mostom, najmä také, ktoré nie sú balené v jednotkách, ale sú skladované vo veľkom.

8. Ťažobné operácie

V baníctve možno tieto žeriavy použiť na nakladanie a vykladanie rúd a nerastov z ťažobných miest do spracovateľských závodov alebo dopravných prostriedkov.

9. Priemysel cementu a stavebných materiálov

Odvetvie cementu a stavebných materiálov používa elektrické žeriavy s drapákovým mostom na manipuláciu so surovinami a inými prísadami pred ich spracovaním na cement.





1. Dizajn a inžinierstvo

Analýza požiadaviek: Proces začína podrobnou analýzou požiadaviek zákazníka, vrátane nosnosti, dosahu, výšky zdvihu a špecifických aplikácií.

Dizajn: Na základe požiadaviek inžinieri navrhnú žeriav vrátane jeho konštrukčných komponentov, drapákového mechanizmu a elektrického systému. Táto fáza môže zahŕňať softvér na počítačom podporovaný návrh (CAD) na vytvorenie podrobných plánov a modelov.

2. Obstarávanie a príprava materiálu

Materiálové zdroje: Vhodné materiály, ako je oceľ, elektrické komponenty a úchopné mechanizmy, sa získavajú na základe konštrukčných špecifikácií.

Príprava materiálu: Oceľové profily sú narezané, tvarované a pripravené na zváranie a montáž podľa projekčných plánov.

3. Výroba a montáž

Konštrukčná montáž: Kovové konštrukcie, ako je most, koncové vozíky a nosníky, sa montujú pomocou techník zvárania a skrutkovania.

Mechanická montáž: Uchopovací mechanizmus, kladkostroje a ďalšie mechanické komponenty sú namontované na konštrukciu.

Elektrická montáž: Elektrické komponenty, ako sú motory, riadiace systémy a rozvody, sú inštalované podľa elektrického návrhu.

4. Maľovanie a konečná úprava

Príprava povrchu: Komponenty žeriavu sú opieskované alebo natreté základným náterom, aby sa povrch pripravil na náter.

Lakovanie: Žeriav je natretý priemyselnou farbou pre ochranu proti korózii a estetiku.

5. Kontrola kvality a testovanie

Kontrola: Každý komponent a celý žeriav sú kontrolované, aby sa zabezpečilo, že spĺňajú normy kvality a konštrukčné špecifikácie.

Záťažové testovanie: Žeriav prechádza sériou záťažových testov, aby sa overila jeho nosnosť a prevádzková bezpečnosť.

Funkčné testovanie: Funkcia uchopenia, pohyb a ovládacie systémy žeriavu sa testujú, aby sa zabezpečilo, že fungujú správne.

6. Inštalácia a uvedenie do prevádzky

Príprava miesta: Miesto inštalácie je pripravené vrátane inštalácie nosníkov dráhy alebo koľajníc, po ktorých sa bude žeriav pohybovať.

Inštalácia na mieste: Žeriav je prepravený na miesto a inštalovaný na pripravených dráhach.

Uvedenie do prevádzky: Žeriav je testovaný vo svojom prevádzkovom prostredí, aby sa zabezpečilo, že spĺňa požadované výkonnostné kritériá.

7. Školenie a odovzdanie

Školenie operátorov: Operátori sú vyškolení, ako bezpečne a efektívne používať žeriav.

Odovzdanie: Kompletný a odskúšaný žeriav je odovzdaný zákazníkovi so všetkou relevantnou dokumentáciou, vrátane návodov na obsluhu a návodov na údržbu.

8. Podpora po inštalácii

Dohody o údržbe: Dohody o údržbe a servise sa uzatvárajú s cieľom zabezpečiť, aby žeriav naďalej fungoval bezpečne a efektívne počas celej životnosti.

Zákaznícka podpora: Výrobcovia často poskytujú nepretržitú zákaznícku podporu, aby pomohli s akýmikoľvek prevádzkovými problémami alebo potrebami údržby.







Kontrola materiálu

Kontrola kvality: Na zakúpených surovinách sa vykonáva prísna kontrola kvality, aby sa zabezpečilo, že spĺňajú požiadavky na dizajn a národné normy.

Skladovanie materiálu: Kvalifikované materiály sa skladujú podľa klasifikácie, aby sa zabránilo korózii alebo poškodeniu.

Rezanie a tvarovanie

Rezanie ocele: Na rezanie ocele podľa veľkosti výkresu použite plazmové rezanie, rezanie laserom alebo plameňom a iné technológie.

Spracovanie tvárnenia: Vytvarujte oceľový plech ohýbaním, valcovaním, zváraním a inými procesmi na výrobu hlavného nosníka, koncového nosníka a iných konštrukčných častí.

Zváranie

Zváranie komponentov: Rezané a tvarované oceľové diely sú zvárané do hlavných konštrukcií, ako je hlavný nosník, koncový nosník a vozík. Proces zvárania musí byť prísne kontrolovaný, aby sa zabezpečila pevnosť konštrukcie a kvalita zvárania.

Kontrola zvarov: Na kontrolu zvarov použite nedeštruktívnu testovaciu technológiu (ako je ultrazvukové testovanie, rádiografické testovanie), aby ste sa uistili, že nie sú praskliny alebo iné chyby.

Obrábanie

Presné obrábanie: Precízne obrábanie sa vykonáva na kľúčových komponentoch žeriavu, ako sú súpravy kolies, ložiskové sedlá, remenice atď., aby sa zabezpečila ich rozmerová presnosť a kvalita povrchu.

Montáž celého stroja

Generálna montáž: Na základe predmontáže sa vykoná celková montáž žeriavu vrátane finálnej montáže hlavného nosníka, koncového nosníka, zdvíhacieho mechanizmu, kráčacieho mechanizmu a pod.

Uvedenie do prevádzky a testovanie

V dynamických podmienkach sa testuje prevádzkový výkon žeriavu, vrátane testovania zdvíhania, chôdze, riadenia a iných funkcií. Kontroluje sa celková veľkosť zmontovaného mostového žeriavu, aby sa zabezpečilo, že všetky rozmery spĺňajú konštrukčné požiadavky.

Striekanie a antikorózna úprava

Povrchová úprava Odstraňovanie hrdze: Odstraňovanie hrdze na povrchu žeriavu, medzi bežné metódy patrí pieskovanie, morenie a pod. Nástrek základného náteru: Nastriekajte antikorózny základný náter na ošetrený povrch, aby sa zabránilo oxidácii a korózii kovu. Striekanie vrchného náteru Farebný nástrek: Nastriekajte vrchný náter podľa požiadaviek zákazníka alebo priemyselných noriem, aby mal žeriav ochranný a dekoratívny efekt. Označenie: Po nastriekaní označte identifikačné informácie žeriavu v súlade so špecifikáciami, ako je model, menovité zaťaženie atď.

Továreň a inštalácia

Balenie a doprava

Ochrana balenia: Ochranne zabaľte kľúčové komponenty žeriavu, aby ste zabránili poškodeniu počas prepravy. Usporiadanie prepravy: Podľa veľkosti zariadenia a prepravných podmienok vyberte vhodný spôsob prepravy na prepravu žeriavu na miesto zákazníka.

Prevzatie a doručenie

Prijatie zákazníkom

Prevzatie na mieste: Zákazník vykoná preberanie žeriavu na mieste podľa zmluvných požiadaviek a technických špecifikácií, aby skontroloval výkon a kvalitu zariadenia.

Odstránenie problému: Ak sa zistia nejaké problémy, výrobca ich musí včas odstrániť, aby sa zabezpečilo, že zariadenie plne spĺňa požiadavky zákazníka. Dodávka a použitie Prevádzkové školenie: Výrobca zvyčajne zaškolí obsluhu zákazníka, aby sa ubezpečil, že dokáže žeriav správne a bezpečne obsluhovať.
