Voľne stojaci mostový žeriav



Prehľad

Voľne stojaci mostový žeriav je všestranné a robustné zdvíhacie riešenie určené na efektívnu manipuláciu s bremenami v rôznych priemyselných prostrediach. Na rozdiel od tradičných mostových žeriavov sa voľne stojaci mostový žeriav nespolieha na existujúce stavebné konštrukcie. Namiesto toho je podopretý vlastnými nezávislými oceľovými stĺpmi, vďaka čomu je ideálny pre zariadenia, kde sú nadzemné nosné konštrukcie nedostupné alebo nedostatočné.

Kľúčové vlastnosti; Nezávislá štruktúra

1) Kľúčové vlastnosti; Nezávislá konštrukcia; Samostatne stojaci mostový žeriav je Žeriavový systém je namontovaný na samonosných oceľových stĺpoch, vďaka čomu je prispôsobiteľný akémukoľvek usporiadaniu zariadenia. Prispôsobiteľné rozpätie a nosnosť Rozpätia sa zvyčajne pohybujú od 10 do 40 stôp alebo viac a nosnosť sa pohybuje od 500 libier do 20 ton alebo viac, v závislosti od aplikácie.

Jednoduchosť inštalácie

Voľne stojaci mostový žeriav je Jeho modulárny dizajn zaisťuje rýchlu inštaláciu a jednoduchú integráciu do existujúcich pracovných postupov bez rozsiahlych úprav zariadenia.Flexibilita;Ideálny pre rôzne priemyselné odvetvia vrátane výroby, automobilového priemyslu, skladovania a ďalších.

Výhody

3) Nákladovo efektívne riešenie: Vyhýba sa potrebe vystužovania stavebných konštrukcií, čím sa ušetria značné náklady. Vylepšená efektivita pracovného toku: Zjednodušuje manipuláciu s materiálom, znižuje prestoje a zlepšuje prevádzkovú produktivitu. Prenosný dizajn: Dá sa premiestniť do rôznych oblastí zariadenia a ponúka flexibilitu pre meniace sa prevádzkové potreby. Vylepšená bezpečnosť: Znižuje manuálne zdvíhanie, čím sa minimalizuje riziko úrazov na pracovisku.

Hlavné komponenty Motor, ložisko, prevodovka, motor, ozubené koleso

Miesto pôvodu Henan, Čína

Záruka 1 rok

Hmotnosť (KG) 1000 kg

Nosnosť žeriavu 2t

Pracovná povinnosť A3

Rýchlosť zdvíhania 0,8/5 M/min

Rýchlosť pojazdu 11 m/min

Zdvíhací mechanizmus Elektrický reťazový kladkostroj

Záruka 2 roky

Spôsob ovládania Pozemné ovládanie + diaľkové ovládanie

Funkcia žeriavu Hladký chod s nízkou hlučnosťou





Hlavné svetlo

Voľne stojaci mostový žeriav je kľúčovými vlastnosťami hlavného nosníka; Materiálová konštrukcia; Typicky vyrobený z vysoko pevnej ocele alebo zliatiny hliníka (pre menšie zaťaženie) na zabezpečenie odolnosti a spoľahlivosti pri náročnom používaní. Skonštruovaný tak, aby odolal ohybu, krúteniu a iným sily počas prevádzky.

Voľne stojaci mostový žeriav je Profilové typy; Jeden nosník: Používa sa na ľahšie bremená a menšie rozpätia, vyznačuje sa kompaktným dizajnom, ktorý znižuje celkovú hmotnosť žeriavu. Dvojitý nosník: Vhodný pre ťažšie bremená, ponúka vyššiu nosnosť a väčšiu stabilitu.

Voľne stojaci mostový žeriav je Precision Engineering; Vyrobený podľa prísnych noriem, aby sa zaistila priamosť a tuhosť, ktoré sú kľúčové pre plynulú jazdu vozíka a presné umiestnenie nákladu.

Voľne stojaci mostový žeriav má zváranú alebo skriňovú konštrukciu; Hlavné nosníky môžu mať buď zváranú konštrukciu, alebo konštrukciu skriňového nosníka, v závislosti od požadovanej nosnosti a použitia.

Voľne stojaci mostový žeriav má povrchovú úpravu a povrchovú úpravu; Nosník je zvyčajne natretý alebo práškovo potiahnutý, aby sa zabránilo hrdzaveniu a korózii, čo zaisťuje dlhodobú odolnosť aj v drsnom prostredí. Niektoré modely môžu mať špeciálne nátery na použitie v čistých priestoroch alebo v korozívnych prostrediach .



Zdvíhací systém

1)Účel:Kladkostroj je primárny mechanizmus zodpovedný za zdvíhanie a spúšťanie bremien.Elektrický kladkostroj:Poháňaný elektromotorom pre efektívne zdvíhanie.Ručný zdvihák:Manuálne ovládanie, ideálne pre menšiu záťaž alebo aplikácie, kde nie je k dispozícii napájanie.Vzduchový zdvihák:Používa sa v prostrediach vyžadujúcich neiskriace operácie, ako je chemický alebo výbušný priemysel.Zdvíhacie kapacity:Pohybuje sa od 500 libier do viac ako 20 ton, v závislosti od modelu a aplikácie.

2) Bezpečnostné prvky;Ochrana proti preťaženiu na zabránenie zdvíhania bremien nad kapacitu žeriava.Tlačidlá núdzového zastavenia pre okamžité vypnutie v prípade núdze.Horné a dolné koncové spínače zabraňujúce nadmernému pohybu kladkostroja.Systémy proti kývnutiu na stabilizáciu bremien počas pohybu.

3) Riadiace systémy; Závesné ovládače: Umožňujú operátorovi ovládať kladkostroj a vozík z bezpečnej vzdialenosti. Bezdrôtové diaľkové ovládače: Ponúkajú zvýšenú mobilitu a bezpečnosť pre operátora. Pohony s premenlivou frekvenciou (VFD): Zabezpečujú plynulé zrýchlenie a spomalenie pre presné zaťaženie manipulácia.

4) Zdvíhacie mechanizmy; Lanový kladkostroj: Využíva oceľové laná pre náročné aplikácie, ponúka odolnosť a vyššiu zdvíhaciu kapacitu. Reťazový kladkostroj: Používa reťaz na zdvíhanie, bežne používanú pri stredne náročných úlohách a aplikáciách vyžadujúcich kompaktný dizajn.

3.Koniecvozňa

1) Voľne stojaci mostový žeriav: Prehľad koncového vozíka Koncový vozík, tiež známy ako koncové vozíky, je kľúčovou súčasťou voľne stojaceho mostového žeriavu. Je zodpovedný za podopretie a pohyb hlavného mosta pozdĺž nosníkov žeriavovej dráhy, čo umožňuje horizontálny pohyb cez pracovný priestor.

2) Kľúčové vlastnosti koncového vozíka; Konštrukčný dizajn; Vyrobené z vysokopevnostnej ocele na zabezpečenie odolnosti a tuhosti pri veľkom zaťažení. Navrhnuté tak, aby podopierali hlavný nosník a rovnomerne rozdeľovali zaťaženie na dráhu.

3) Systém kolies; Vybavené presne navrhnutými kolieskami, ktoré zaisťujú hladký a konzistentný pohyb. Kolesá sú zvyčajne vyrobené z tvrdenej ocele alebo iných odolných materiálov, ktoré odolávajú opotrebovaniu.

4) Typy kolies: Kolesá s prírubou: Vedenie koncového vozíka pozdĺž nosníka dráhy. Ploché kolesá: Používajú sa v systémoch s vonkajším mechanizmom vedenia koľajníc.

5) Motorizácia (voliteľná); Motorizované koncové vozíky sú poháňané elektrickými motormi pre automatický pohyb po dráhe. Prevodové motory: Poskytujú spoľahlivé a presné riadenie rýchlosti a smeru pohybu.

6) Ložiská a nápravy;Vysoko kvalitné ložiská a nápravy sú integrované do zostáv kolies, aby sa zabezpečila dlhá životnosť a minimálna údržba.Kompaktný dizajn;Koncový vozík je navrhnutý tak, aby minimalizoval celkový priestor potrebný pre žeriav pri zachovaní stability nákladu.



4. Mechanizmus pojazdu žeriavu

1) Komponenty koncových vozíkov pohyblivého mechanizmu žeriavu; Podoprite hlavný nosník a pripojte ho ku kolesám a pohonným jednotkám, ktoré pohybujú žeriavom.

Navrhnuté pre odolnosť a znášanie dynamických síl počas prevádzky

Pojazdné kolesá;Precízne navrhnuté kolesá umožňujú hladký pohyb pozdĺž nosníkov dráhy.Typy kolies:Kolesá s prírubou: Zabráňte vykoľajeniu tým, že udržíte žeriav zarovnaný na dráhe.Ploché kolesá: Používajú sa, keď dráha obsahuje vonkajšie vodiace systémy.

Motory a pohony;Elektromotory: Poskytujú výkon pri jazde žeriavom s energeticky účinnými možnosťami pre dlhodobú úsporu nákladov. Prevodové pohony: Dodávajú kolesám riadenú silu pre hladký a presný pohyb. Systém dvojitého pohonu: Často sa používa pre väčšie žeriavy na zabezpečiť vyváženú distribúciu energie.

Dráhy;Vyrobené z vysokopevnostnej ocele alebo koľajnicového materiálu, aby zvládli hmotnosť žeriavu a zaistili dlhodobú odolnosť.Ovládacie systémy;Ovládané prostredníctvom:Pendant Control: Káblové ovládanie pre presnú, manuálnu prevádzku.Bezdrôtové diaľkové ovládanie: Zvyšuje mobilitu a bezpečnosť pre operátorov. Vybavené funkciami nastavenia rýchlosti pre jemné ovládanie pojazdových pohybov.

Nárazníky a koncové spínače; Inštalované na koncoch dráhy, aby sa zabránilo kolíziám a chránil žeriav pred prejazdom.



5. Pojazdový mechanizmus vozíka

1) Komponenty mechanizmu pojazdu vozíka; Pevná konštrukcia, v ktorej sú umiestnené kolesá, kladkostroj a motor (v motorizovaných vozíkoch). Typicky vyrobené z vysoko pevnej ocele alebo iných odolných materiálov, aby odolali hmotnosti nákladu a dynamickým silám počas prevádzky.

2) Kolieska na kolieskach; Účel: Umožňujú vozíku plynulý pohyb pozdĺž príruby hlavného nosníka. Typy: Kolesá s prírubou: Zabezpečujú stabilitu uchopením príruby nosníka a zabraňujú vykoľajeniu. Ploché kolieska: Používajú sa pri vonkajšej vodiacej koľajnici alebo koľajnici zaisťuje vyrovnanie.Vyrobené z tvrdenej ocele alebo iných materiálov odolných voči opotrebovaniu pre dlhú životnosť.Pohonný mechanizmus (pre motorizované vozíky)

3) Motor: Poháňa pohyb vozíka, často elektromotor. Prevodovka: Prenáša výkon z motora na kolesá, čím zaisťuje efektívny pohyb. Pohony s premenlivou rýchlosťou (VFD): Umožňujú nastaviteľné rýchlosti jazdy pre presné ovládanie.

4) Riadiace systémy; Manuálne ovládanie: Ovláda sa pomocou ťažnej reťaze alebo rukovätí na tlačenie/ťahanie (pre nemotorizované vozíky). Elektrické ovládanie: Ovládané pomocou závesných alebo bezdrôtových diaľkových ovládačov pre motorizované vozíky. Môže zahŕňať nastavenie rýchlosti a funkcie núdzového zastavenia pre vylepšené bezpečnosť.



6.Koleso žeriavu

Kľúčové vlastnosti žeriavových kolies Vysokopevnostná konštrukcia; Vyrobené z tvrdenej ocele, legovanej ocele alebo iných materiálov odolných voči opotrebovaniu, aby vydržali veľké zaťaženie a opakované použitie. Navrhnuté tak, aby odolali deformácii pri vysokom namáhaní a zachovali si dlhú životnosť.

Konštrukcia príruby; Väčšina kolies žeriavov má príruby, ktoré zaisťujú, že žeriav zostane zarovnaný na nosníku dráhy alebo koľajnice. Možnosti s jednou prírubou, dvojitou prírubou alebo bezprírubou v závislosti od dráhy a aplikácie.

Presné obrábanie; Vyrobené s vysokou presnosťou, aby sa zabezpečilo hladké odvaľovanie, znížené trenie a minimálne opotrebenie kolies a pásu. Nosnosť Dimenzovaná na zvládnutie špecifických rozsahov zaťaženia, s nosnosťou od niekoľkých ton do niekoľkých stoviek ton pre ťažké - pracovné aplikácie.

Tepelné spracovanie; Mnohé žeriavové kolesá sú tepelne spracované alebo povrchovo kalené, aby sa zvýšila pevnosť, znížilo opotrebenie a predĺžila životnosť.

7. Žeriavový hák

1) Kľúčové vlastnosti zloženia materiálu žeriavového háku; Typicky vyrobené z vysoko pevnej legovanej ocele alebo kovanej uhlíkovej ocele, aby sa zaistila trvanlivosť a odolnosť voči opotrebovaniu, deformácii a namáhaniu. Často tepelne upravované na zvýšenie tvrdosti a pevnosti pre náročné aplikácie .

2) Nosnosť; Navrhnuté na manipuláciu s nákladmi od ľahkých aplikácií (niekoľko stoviek kilogramov) až po ťažké operácie (stovky ton).

3) Dizajn háku; Jednoduchý hák: Používa sa na ľahšie bremená a jednoduché zdvíhacie úlohy. Dvojitý hák: Poskytuje lepšiu rovnováhu pri zdvíhaní väčších alebo objemnejších bremien.

4) Západkový mechanizmus;Háky sú často vybavené bezpečnostnou západkou, ktorá uzatvára hrdlo háku, aby sa zabránilo náhodnému uvoľneniu bremena počas zdvíhania.

5) Presné inžinierstvo; Navrhnuté s optimálnym zakrivením háku, aby sa zaistilo bezpečné uchopenie a znížila koncentrácia stresu na náklad.

Motor

Kľúčové vlastnosti žeriavových motorov Vysokoúčinné motory sú navrhnuté tak, aby poskytovali maximálny výkon s minimálnou spotrebou energie. Kompatibilita pohonu s premenlivou frekvenciou (VFD) Umožňuje plynulé zrýchľovanie a spomaľovanie, presné riadenie rýchlosti a úsporu energie.

Robustná konštrukcia;Postavený tak, aby odolal drsným prevádzkovým podmienkam, ako je prach, teplo a vlhkosť.Kompaktný dizajn;Ľahký a priestorovo úsporný dizajn pomáha optimalizovať celkovú konštrukciu žeriavu.

Tepelná ochrana; Vybavené tepelnými snímačmi, ktoré zabraňujú prehriatiu a zaisťujú spoľahlivú prevádzku. Nízka hlučnosť a vibrácie Vysokokvalitné motory zaisťujú tichú prevádzku a minimálne vibrácie, čím znižujú opotrebovanie komponentov žeriavu.

Vysoká účinnosť; Motory sú navrhnuté tak, aby poskytovali maximálny výkon s minimálnou spotrebou energie. Kompatibilita s pohonom s premenlivou frekvenciou (VFD) Umožňuje plynulé zrýchľovanie a spomaľovanie, presné ovládanie rýchlosti a úsporu energie.

Robustná konštrukcia;Postavený tak, aby odolal drsným prevádzkovým podmienkam, ako je prach, teplo a vlhkosť.Kompaktný dizajn;Ľahký a priestorovo úsporný dizajn pomáha optimalizovať celkovú konštrukciu žeriavu.

.

Zvukový a svetelný alarm a koncový spínač

Zvukový a svetelný poplachový systém Zvukový a svetelný poplachový systém upozorňuje pracovníkov v okolí na pohyb žeriava alebo potenciálne bezpečnostné riziká. Je neoddeliteľnou súčasťou bezpečnostného protokolu žeriavu a zabezpečuje súlad s bezpečnostnými normami na pracovisku.

Kľúčové vlastnosti poplachového systému Zvukové poplachy (zvuk) Vydávajú hlasné, zreteľné varovné zvuky, aby upozornili operátorov a blízky personál. Bežné zvukové vzory zahŕňajú pípanie, sirény alebo hlasové upozornenia. Hlasitosť je nastaviteľná a vyhovuje štandardom priemyselného hluku.

Vizuálne alarmy (svetlo); Použite LED blikajúce svetlá alebo rotujúce majáky na poskytnutie vizuálneho varovania. Svetlá sú zvyčajne červené, oranžové alebo modré, aby bola viditeľnosť vysoká.

Integrované ovládanie Automaticky sa aktivuje počas kritických operácií, ako je pohyb žeriava, zdvíhanie alebo keď sa žeriav priblíži k limitom. Niektoré systémy umožňujú ručnú aktiváciu v prípade núdze.

Odolný dizajn; Skonštruovaný tak, aby odolal drsnému prostrediu vrátane prachu, vlhkosti a vibrácií. Výhody poplachového systému Vylepšená bezpečnosť: Zabraňuje kolíziám alebo nehodám upozornením personálu na prevádzku žeriavu. Zhoda: Spĺňa regulačné požiadavky na bezpečnosť na pracovisku.

10.Bezpečnostné zariadenia

1. Kľúčové bezpečnostné zariadenia vo voľne stojacom mostovom žeriave Zariadenie na ochranu proti preťaženiu Účel: Zabraňuje žeriavu zdvíhať bremená prekračujúce jeho menovitú kapacitu. Ako to funguje: Senzory monitorujú hmotnosť bremena a zariadenie spustí alarm alebo zastaví zdvíhanie, ak zaťaženie prekračuje bezpečné limity.

2) Koncové spínače; Účel: Obmedzte pohyb žeriavu, kladkostroja alebo vozíka v rámci vopred definovaných bezpečných hraníc. Typy: Koncový spínač zdvíhacieho zariadenia: Zabraňuje nadmernému zdvíhaniu alebo spúšťaniu nákladu. Koncový spínač vozíka: Zastavuje pohyb vozíka za hlavným svetlom žeriavu. Koncový spínač jazdy: Obmedzuje pohyb žeriava po dráhe, aby sa predišlo prestreleniu.

3) Anti-Collision System Účel: Zabraňuje kolíziám medzi viacerými žeriavmi alebo medzi žeriavom a inými štruktúrami. Ako to funguje: Používa infračervené alebo laserové senzory na detekciu prekážok a automaticky spomaľuje alebo zastavuje žeriav.

4) Tlačidlo núdzového zastavenia Účel: Umožňuje operátorom okamžite zastaviť všetky pohyby žeriavu v prípade núdze. Ako to funguje: Strategicky umiestnené tlačidlá na žeriave alebo diaľkovom ovládači odpájajú napájanie motorov, keď sú aktivované.

5) Zvukový a svetelný poplašný systém Účel: Upozorňuje pracovníkov na pohyby žeriavu alebo potenciálne nebezpečenstvá. Komponenty:

Zvukový alarm: Vydáva varovné zvuky, ako je pípanie alebo sirény. Vizuálny alarm: Blikajúce LED svetlá alebo otáčajúce sa majáky pre výstrahy s vysokou viditeľnosťou.



11. Režim ovládania

Spoločné režimy ovládania pre voľne stojace mostové žeriavy

Závesné ovládanie;Prehľad:Ovláda sa pomocou káblového ovládacieho prívesku, ktorý visí na žeriave.Prívesok obsahuje tlačidlá alebo joysticky na ovládanie pohybov žeriavu.Výhody:Priame a presné ovládanie operácií žeriavu.Jednoduché a cenovo výhodné.Znižuje potrebu rozsiahlej obsluhy školenia.

Diaľkové ovládanie (bezdrôtové ovládanie) Prehľad: Ovláda sa pomocou ručného bezdrôtového zariadenia na diaľkové ovládanie, ktoré je zvyčajne vybavené pákovými ovládačmi alebo tlačidlami. Komunikuje so žeriavom prostredníctvom rádiofrekvenčných (RF) alebo infračervených (IR) signálov.

Ovládanie kabíny (kabina operátora) Prehľad: Žeriav sa ovláda z uzavretej kabíny namontovanej na konštrukcii žeriavu. Zahŕňa joysticky, ovládacie panely a monitory pre komplexné ovládanie. Výhody: Vhodné pre rozsiahle prevádzky alebo prostredia vyžadujúce nepretržité monitorovanie. Poskytuje vynikajúce viditeľnosť pracovného priestoru a nákladu. Chráni operátora pred environmentálnymi rizikami, ako je prach, hluk a extrémne teploty.

Automatizované riadenie (poloautomatické alebo plne automatické systémy) Prehľad: Používa programovateľné logické ovládače (PLC), senzory a softvér na automatizáciu pohybov žeriavu. Môže byť plne automatické (nevyžaduje žiadny zásah operátora) alebo poloautomatické (operátor nastavuje parametre a systém sa spustí). Výhody: Vysoká presnosť a efektívnosť, ideálne pre opakujúce sa úlohy, ako je skladová logistika. Znižuje riziko ľudskej chyby. Zvyšuje produktivitu v veľkoobjemové operácie.

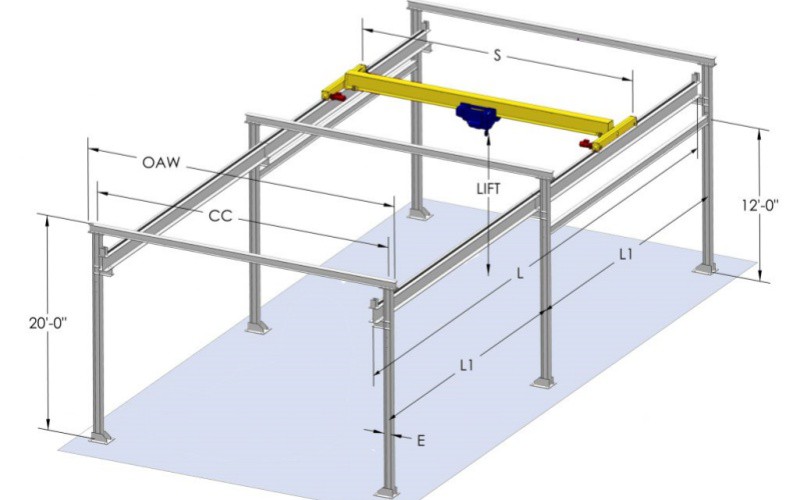

Skica



Hlavné technické







Flexibilita pri inštalácii; Nezávislé od konštrukcie budovy: Voľne stojaci mostový žeriav sa nespolieha na existujúcu podporu alebo rám budovy. Ideálny pre zariadenia, kde nie je možné vystuženie konštrukcie alebo kde je obmedzený priestor nad hlavou. Modulárny dizajn: Jednoduché premiestnenie alebo rozšírenie ako sa menia potreby zariadenia. Môžu byť prispôsobené špecifickým dispozíciám alebo prevádzkovým požiadavkám.

Nákladovo efektívne riešenie; Nižšia počiatočná investícia: Vyhnete sa nákladom na vystuženie stavebných konštrukcií alebo inštaláciu rozsiahlych podporných systémov. Znížené náklady na inštaláciu: Rýchla a jednoduchá inštalácia minimalizuje prestoje a náklady na prácu. Dlhodobé úspory: Odolná konštrukcia a efektívny dizajn znižujú údržbu a opravy náklady v priebehu času.

Vylepšená bezpečnosť a ergonómia Vylepšená bezpečnosť na pracovisku: Znižuje potrebu manuálneho zdvíhania, čím sa minimalizuje riziko zranenia operátora. Vybavené pokročilými bezpečnostnými funkciami, ako sú koncové spínače, ochrana proti preťaženiu a zvukové/svetelné alarmy. Ergonomický dizajn: Efektívnejšia a efektívnejšia manipulácia s materiálom menej fyzicky náročné pre operátorov.

Vysoká prevádzková účinnosť Presná manipulácia s nákladom: Poskytuje plynulé a presné zdvíhanie, spúšťanie a umiestňovanie nákladov. Zvýšená produktivita: Skracuje čas manipulácie s materiálom v porovnaní s manuálnymi metódami alebo vysokozdvižnými vozíkmi. Podporuje ťažké bremená: Dokáže manipulovať s nákladmi od niekoľkých stoviek kilogramov do niekoľkých ton , v závislosti od dizajnu.

5. Prispôsobiteľné na splnenie špecifických potrieb Prispôsobiteľné rôznym aplikáciám: Vhodné pre širokú škálu priemyselných odvetví vrátane výroby, skladovania, montážnych liniek a ďalších. Viacnásobné konfigurácie: Možnosti pre jednonosníkové alebo dvojnosníkové konštrukcie, rôzne rozpätia a zdvíhanie kapacity. Možnosti ovládania: K dispozícii so závesným ovládaním, diaľkovým ovládaním alebo dokonca automatizovanými systémami pre zvýšenú všestrannosť.





Flexibilita pri inštalácii nezávislá od konštrukcie budovy: Voľne stojaci mostový žeriav sa nespolieha na existujúcu podporu alebo rám budovy. Ideálny pre zariadenia, kde nie je možné vystuženie konštrukcie alebo kde je obmedzený priestor nad hlavou. Modulárny dizajn: Jednoduché premiestnenie alebo rozšírenie ako zariadenie potrebuje zmenu. Môže byť prispôsobené špecifickým dispozíciám alebo prevádzkovým požiadavkám.

Nákladovo efektívne riešenie Nižšia počiatočná investícia: Vyhnete sa nákladom na vystuženie stavebných konštrukcií alebo inštaláciu rozsiahlych podporných systémov. Znížené náklady na inštaláciu: Rýchla a jednoduchá inštalácia minimalizuje prestoje a náklady na prácu. Dlhodobé úspory: Odolná konštrukcia a efektívny dizajn znižujú náklady na údržbu a opravy časom.

Vylepšená bezpečnosť a ergonómia Vylepšená bezpečnosť na pracovisku: Znižuje potrebu manuálneho zdvíhania, čím sa minimalizuje riziko zranenia operátora. Vybavené pokročilými bezpečnostnými funkciami, ako sú koncové spínače, ochrana proti preťaženiu a zvukové/svetelné alarmy. Ergonomický dizajn: Efektívnejšia a efektívnejšia manipulácia s materiálom menej fyzicky náročné pre operátorov.

Vysoká prevádzková efektivita Presná manipulácia s nákladom: Poskytuje plynulé a presné zdvíhanie, spúšťanie a polohovanie nákladov. Zvýšená produktivita: Skracuje čas manipulácie s materiálom v porovnaní s manuálnymi metódami alebo vysokozdvižnými vozíkmi. Podporuje ťažké bremená: Dokáže manipulovať s nákladmi od niekoľkých stoviek kilogramov do niekoľkých ton , v závislosti od dizajnu.

Prispôsobiteľné na splnenie špecifických potrieb Prispôsobiteľné na rôzne aplikácie: Vhodné pre širokú škálu priemyselných odvetví vrátane výroby, skladovania, montážnych liniek a ďalších. Viacnásobné konfigurácie: Možnosti pre jednonosníkové alebo dvojnosníkové konštrukcie, rôzne rozpätia a nosnosti. Možnosti ovládania: K dispozícii so závesným ovládaním, diaľkovým ovládaním alebo dokonca automatizovanými systémami pre väčšiu všestrannosť.





1. Konštrukčná fáza: Stanovte parametre žeriavu, ako je menovité zaťaženie, rozpätie a výška zdvihu, podľa potrieb zákazníka a pracovného prostredia. Vykonajte podrobný konštrukčný návrh vrátane hlavného nosníka, koncového nosníka, žeriavu, zdvíhacieho mechanizmu atď., aby ste zabezpečili, že návrh spĺňa bezpečnostné normy a požiadavky na používanie. Vyberte vhodné materiály podľa dizajnu, zvyčajne vysokopevnostnú oceľ, aby bola zaistená stabilita a odolnosť konštrukcie.

2. Výrobná fáza: Pripravte požadované suroviny a diely podľa konštrukčných výkresov. Rezanie, ohýbanie a tvarovanie ocele na prípravu konštrukčných komponentov, ako sú hlavné nosníky a koncové nosníky. Zvárajte rôzne komponenty a zostavte ich do celkovej konštrukcie. Tento krok vyžaduje zaručenú kvalitu zvárania na zabezpečenie pevnosti a stability.

3. Obrábanie: Obrábanie kľúčových komponentov, ako sú motory, prevody, ložiská atď., aby sa zabezpečilo, že ich veľkosť a presnosť spĺňa požiadavky. Antikorózna úprava komponentov, ako je lakovanie a galvanizácia, zvyšuje odolnosť a estetiku zariadenia.

4. Inštalácia elektrického systému: Nainštalujte elektrické komponenty, ako sú motory, ovládače, spínače, snímače a poplašné systémy. Pripojte a zapojte káble, aby ste zabezpečili normálnu prevádzku elektrického systému.

5. Fáza montáže: Zmontujte všetky komponenty a systémy ako celok, pripojte zdvíhací mechanizmus, mechanizmus pojazdu vozíka a riadiaci systém. Vykonajte komplexnú kontrolu zmontovaného žeriavu, aby ste sa uistili, že všetky komponenty a systémy fungujú správne, a vykonajte predbežné ladenie.

6. Fáza testovania: Vykonajte statickú záťažovú skúšku na žeriave, aby ste skontrolovali pevnosť a stabilitu konštrukcie. Vykonajte dynamickú skúšku na žeriave vrátane testov zdvíhania, pohybu, brzdenia a iných funkcií, aby ste sa uistili, že jeho výkon spĺňa konštrukčné požiadavky. Skontrolujte funkcie bezpečnostných zariadení, ako sú koncové spínače, ochrana proti preťaženiu atď., aby ste zaistili bezpečnosť zariadenia počas prevádzky.

7. Kontrola kvality: Vykonávajte kontrolu kvality na každom prepojení vo výrobnom procese, aby ste zabezpečili súlad s priemyselnými normami a požiadavkami zákazníkov. Zaznamenajte rôzne údaje a výsledky kontrol vo výrobnom procese pre následnú sledovateľnosť a analýzu.

8. Dodávka a inštalácia: Kompletný žeriav zabaľte a pripravte na prepravu, aby sa počas prepravy nepoškodil. Doručte žeriav na miesto zákazníka na inštaláciu a vykonajte ladenie a prijatie na mieste. Poskytnite zákazníkom školenie o prevádzke, aby ste sa uistili, že sú zruční v používaní a údržbe žeriavu.

Pohľad na workshop:

Spoločnosť nainštalovala platformu pre správu inteligentných zariadení a nainštalovala 310 súprav (súprav) manipulačných a zváracích robotov. Po dokončení plánu bude viac ako 500 sád (súprav) a miera sieťovania zariadení dosiahne 95%. Do prevádzky bolo uvedených 32 zváracích liniek, plánuje sa inštalácia 50 a miera automatizácie celého produktového radu dosiahla 85 %.
