Zdvíhanie dvojlôžkového portálového žeriavu

Zdvíhajúci sa dvojitý nosník portálového žeriavu je ťažký - riešenie manipulácie s materiálom navrhnutým pre vonkajšie alebo vnútorné používanie, kde systémy nadzemných žeriavov nie sú uskutočniteľné. Je vybavený dvoma hlavnými nosníkmi podporovanými nohami, ktoré sa pohybujú na pozemných koľajniciach, a je ideálny pre veľké aplikácie na zdvíhanie kapacity - a vysoké -.

Komponenty jadra: motor, ložisko, prevodovka, motor, prevodovka

Miesto pôvodu: Henan, Čína

Záruka: 2 roky

Hmotnosť (kg): 50000 kg

Video odchádzajúce - inšpekcia: poskytnutá

Správa o teste strojov: poskytnutá

Aplikácia: Vonkajšie

Kľúčové slová: portálový žeriav

Menené nakladacie kapacita: 50ton

Rýchlosť krížového cestovania: 44,6 m/min

Rýchlosť dlhej cestovania: 47,1 m/min

Ovládanie spôsob: kabína

Napájanie: Celový navijak kábla

Oceľová dráha: qu80

Výkon: 3-fázová AC 50Hz 380V

1. NÁVRH

Materiál
Materiál: High - Strešková konštrukčná oceľ ako Q235B / Q345B / Q355B

Typ:

Zvárané nosníky (spoločné pre veľké kapacitné žeriavy)

H - lúče (pre menšie alebo stredné žeriavy)

Proces:

CNC rezanie oceľových dosiek

Montáž a zváranie

Liečba v oblasti stresu

Sandblasting & Anti - maľba korózie

Inštalácia koľajnice a chodníka

2.LIFTING SYSTÉM

Zdvíhací systém je hlavnou prevádzkovou jednotkou portálového žeriavu, ktorá je zodpovedná za zdvíhanie, zníženie a umiestnenie ťažkých zaťažení. Zvyčajne sa nainštaluje na vozíku, ktorý cestuje pozdĺž dvoch hlavných nosníkov konštrukcie portálu.

3. uviesťvozík

Koncové vozne sú vodorovné oceľové konštrukcie umiestnené na oboch koncoch portálového žeriavu. Podporujú hlavné lúče (nosníky) a umiestnia cestovný mechanizmus, čo umožňuje celému žeriavu pohybovať sa tam a späť pozdĺž svojej pracovnej oblasti.

4. MECHANIZOVANIE CESTAJÚCICH

Mechanizmus cestovania žeriavu je zodpovedný za presun celého portálového žeriavu (vrátane portálu portálu, vozíka a načítania) vodorovne pozdĺž zeme -. Zaisťuje, že žeriav môže prepravovať náklady na veľké vzdialenosti v pracovnej oblasti.

5. Mechanizmus cestovania

Mechanizmus cestovania v vozíku umožňuje zdvíhacie vozidlo -, ktorý nesie zostavu zdvíhania a háku -, aby sa pohyboval vodorovne pozdĺž hornej časti dvoch hlavných nosníkov. Tento pohyb umožňuje presné umiestnenie nákladov cez pracovné rozpätie žeriavu.

7.

Háčik je primárne zaťaženie - komponent spracovania systému zdvíhacieho systému. Priamo sa angažuje v slučkách, reťazcoch alebo zdvíhacích nástrojoch na zvýšenie a nižšie zaťaženie. V dvojitom nosníkovom portálovom žeriave je háčik zvyčajne namontovaný na vozík, ktorý sa pohybuje pozdĺž hlavných nosníkov.

8.motor

Motorový systém je powerhouse zdvíhacieho dvojlôžkového žeriavu, ktorý riadi jeho zdvíhacie, vozíky a cestovné žeriavy. Každý pohyb má zvyčajne vyhradený motor, špeciálne vybraný na základe kapacity, pracovného cyklu a požadovanej presnosti.

.

9. Systémový a alarmový systém a limitný prepínač a limit

Spínače zvukového a ľahkého alarmu a limitné prepínače
(Na zdvíhanie dvojitého nosníka portálového žeriavu)
Tieto systémy slúžia ako základné bezpečnostné zariadenia, pomáhajú predchádzať nehodám, nebezpečenstvu alebo prevádzke signálu a zabezpečujú, aby pohyby žeriavu zostali v bezpečných hraniciach.
1) Zvukový a ľahký alarmový systém
Účel:
Varujte v okolí personálu pred pohybom žeriavov alebo zdvíhacích operácií

Zvýšiť viditeľnosť a bezpečnosť v hlučnom, vonkajšom alebo nebezpečnom prostredí

Upozornenie v prípade núdzových zastávok, preťaženia alebo aktivácie limitu prepínača
2) Limitné spínače
Účel:
Limitné spínače bránia mechanickému prekročeniu, chránia štrukturálne komponenty a zaisťujú bezpečnosť zastavením pohybu v predvolených bodoch.

10. SAFETY ZARIADENIA

1) Zariadenie na ochranu proti preťaženiu
Funkcia: bráni žeriavu zdvíhať zaťaženie nad rámec jej menovanej kapacity.

Pracovný princíp: Senzor zaťaženia alebo mechanické obmedzovače preťaženia odreže pri zistení obvodu zdvíhania.

Display: Často obsahuje digitálny displej zobrazujúci skutočné - Hmotnosť času načítania.

2) Tlačidlo núdzového zastavenia
Umiestnenie: Ovládanie prívesku, kabína alebo diaľkový ovládač.

Funkcia: Okamžite vypne všetky operácie žeriavov v mimoriadnych udalostiach.

Dizajn: veľký, červený a ľahko dostupný; Západne v polohe „vypnuté“.

3) Zvukový a ľahký alarmový systém
Funkcia: Zvukové a vizuálne varovanie pred pohybom žeriavu.

Inštalácia: namontované na portálovom ráme alebo na vozíku.

4) Prehrievanie / nadprúdová ochrana (elektrické)
Nainštalovaný v motorovom, meničovom a ovládacom paneli

Vypne systém, aby sa zabránilo elektrickým požiarom alebo poškodeniu
5) Anti - vykoľajené zariadenia
Vediace valčeky alebo svorky udržiavajú kolesá zarovnané na koľajnici.

Nevyhnutné pre žeriavy pôsobiace na dlhých alebo nerovnomerných skladbách.

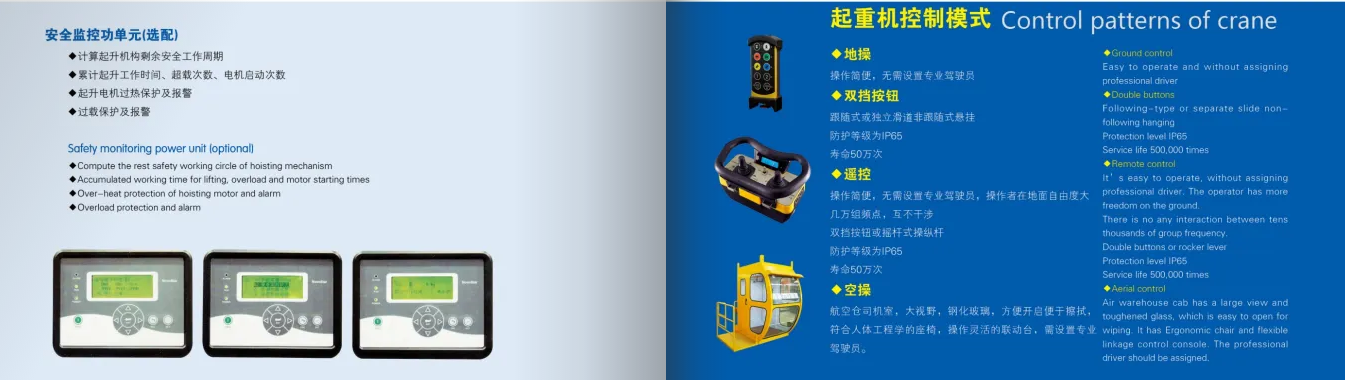

11. Režim

1) Ovládanie príveskov
Popis: Ovládanie vreckového počítača pripojeného k žeriavu pomocou kábla.

Vlastnosti:

Jednoduché a intuitívne tlačidlá alebo joysticks.

Umožňuje operátorovi kráčať blízko zaťaženia, aby sa presné ovládanie.

Obmedzené dĺžkou kábla.

Prípady použitia: Vnútorné prostredie s zvládnuteľnými vzdialenosťami a dobrou viditeľnosťou.

2) Bezdrôtové diaľkové ovládanie
Popis: Bezdrôtový vreckový vysielač, ktorý komunikuje s prijímačom žeriavu.

Vlastnosti:

Poskytuje slobodu pohybu bez obmedzení káblov.

Zvyčajne používa komunikáciu s rádifrekvenciou (RF).

Zahŕňa bezpečnostné funkcie ako Dead - prepínač a núdzová zastávka.

Používajte prípady: vonkajšie miesta, veľké dvory alebo oblasti, kde môžu byť káble nebezpečné.

3) Ovládanie kabíny operátora
Opis: Uzatvorená kabína namontovaná na štruktúre žeriavu (často na portáli alebo vozíku).

Vlastnosti:

Poskytuje operátorovi panoramatický výhľad na pracovnú oblasť.

Vybavené joysticks, pedálmi a ovládacími panelmi.

Podnebie - ovládané pre pohodlie.

Prípady použitia: Veľké, zložité miesta, ktoré potrebujú vysokú presnosť a dlhé prevádzkové hodiny.

4) Ovládanie pozemkov pomocou dotykových panelov
Popis: Opravené ovládacie panely na - stránkach alebo mobilných operátorských staniciach s pokročilými rozhraniami.

Vlastnosti:

Integrované s modernými radičmi PLC alebo CNC.

Môže obsahovať dotykové displeje, fotoaparáty a diagnostiku.

Prípady použitia: Automatizované alebo polo - Automatizované systémy žeriavu.

12.ketch

Hlavný technický

1. Vysoké zaťaženie
Dizajn s dvojitým nosníkom poskytuje silnejšiu štrukturálnu podporu a umožňuje žeriavu zdvíhať ťažšie zaťaženie (zvyčajne od 5 ton do 500+ ton).

2. Dlhšie rozpätie a väčšia pracovná oblasť
Dva hlavné nosníky umožňujú dlhšie rozpätia, ktoré efektívne pokrývajú široké pracovné priestory.

Ideálne pre veľké vonkajšie dvory, lodenice a priemyselné závody.

3. Lepšia stabilita a znížená deformácia
Štruktúra dvojitého nosníka znižuje vychýlenie lúča pri ťažkých zaťaženiach, čím sa zlepšuje presnosť zdvíhania a bezpečnosť.

4. Vyššia výška zdvíhania
Umožňuje namontovať vozík medzi dvoma nosníkmi, čím sa zvyšuje dostupná výška zdvíhania v porovnaní s žeriavmi s jedným nosníkom.

5. Flexibilná konfigurácia
Podporuje rôzne zdvíhacie zariadenia: zdvíhacie zdvíhacie lano, uchopte vedrá, magnety a dvojité systémy vozíka.

Prispôsobiteľné viacerým priemyselným aplikáciám.

6. Vylepšené bezpečnostné prvky
Navrhnuté na integráciu pokročilých bezpečnostných zariadení, ako je ochrana preťaženia, limitné prepínače a anti - kolízne systémy.

7. Trvanlivosť a spoľahlivosť
Postavené z vysokých - kvalitných materiálov s robustným zváraním a povrchovým ošetrením, ktoré zabezpečujú dlhú životnosť aj v drsnom prostredí.

8. Hladká prevádzka a presné ovládanie
Vybavené modernými motormi a riadiacimi systémami (VFD, diaľkové ovládanie) pre hladký a presný pohyb záťaže, vozíka a cestovania žeriavov.

1. Oceliarsky priemysel
Manipulácia s ťažkými oceľovými cievkami, doskami, lúčmi a konštrukčnými komponentmi.

Nakladacie/vykladacie materiály v oceľových mlynoch a výrobných obchodoch.

Podporné valcovacie mlyny a obsadenie.

2. Lodenice a prístavy
Zdvíhanie a pohybujúce sa diely, kontajnery a náklad.

Montáž a údržba častí lode.

Stohovanie a preprava kontajnerov v kontajnerových dvoroch.

3. Stavebné miesta
Manipulácia s veľkými prefabrikovanými betónovými segmentmi, oceľovými konštrukciami a zariadeniami.

Projekty výstavby mostov a ťažká infraštruktúra.

Pohybujúce sa materiály cez široké otvorené oblasti.

4. Entelári a energetický sektor
Inštalácia a údržba turbín, generátorov a ťažkých zariadení.

Manipulácia s transformátormi a komponentmi elektrární.

5. Logistika a skladovanie
Načítanie/vykladanie a stohovanie ťažkého nákladu.

Podpora veľkých distribučných centier a nákladných dvorov.

6. Výrobné závody
Montážne vedenia, ktoré si vyžadujú ťažké zdvíhanie a presné manipulácie s materiálom.

Automobilový, letecký a ťažký strojový priemysel.

7. Ťažba a metalurgia
Preprava rudy, ťažkých ťažobných zariadení a tavných materiálov.

Manipulácia s hromadnými materiálmi a veľkými komponentmi.

8. Železničné dvory
Nakladanie a údržba lokomotív a nákladných automobilov.

Manipulácia s komponentmi trate a infraštruktúry ťažkej železnice.

1. Dizajn a inžinierstvo
Zhromaždené požiadavky zákazníkov (kapacita zaťaženia, rozpätie, výška zdvíhania, prostredie).

Štrukturálny, mechanický a elektrický návrh pomocou analýzy CAD a FEM.

Príprava technických výkresov a výrobných plánov.

Výber materiálu a plánovanie obstarávania.

2. Príprava materiálu
Oceľové dosky, profily a úseky rezané na veľkosť pomocou strojov CNC.

Kontrola kvality surovín (chemické zloženie, mechanické vlastnosti).

3. Výroba hlavných komponentov
Hlavné lúče: Zváranie nosníkov alebo lúčov H - vrátane zosilnenia.

Porrdelné nohy a koncové vozíky: Výroba a montáž ocele.

Trolley rámy a diely zdvíhania: obrábanie a zváranie.

4. Povrchové ošetrenie
Pieskové blesk na odstránenie hrdze a nečistôt.

Aplikácia primerov a anti - koróznych farieb.

Vytvrdzovanie a sušenie za kontrolovaných podmienok.

5. Zostava mechanických častí
Inštalácia koľajníc na hlavných lúčoch.

Montáž kolies, motorov, prevodovky na koncových vozíkoch a vozíkoch.

Zostavenie mechanizmu zdvíhania (bubon, drôtené lano, blok háčika).

6. Inštalácia elektrického systému
Zapojenie ovládacích panelov, motorov, limitných spínačov, alarmov a senzorov.

Integrácia riadiacich režimov (prívesok, diaľkový ovládač, kabína).

Testovanie elektrických komponentov a bezpečnostných zariadení.

7. Kontrola kvality a testovanie
Kontrola rozmerovej kontroly a zarovnania.

Testovanie zaťaženia (statické a dynamické) na overenie zdvíhacej kapacity.

Funkčné testovanie všetkých pohybov: Zdvíhanie, Trolley Cestovanie, cestovanie žeriavov.

Overenie bezpečnostného systému (alarmy, limitné spínače, brzdy).

8. Balenie a doručenie
Demontáž komponentov, ak je to potrebné na prepravu.

Ochranné balenie, aby sa zabránilo poškodeniu počas prepravy.

Načítanie a odoslanie na stránku zákazníkov.

9. On - inštalácia a uvedenie do prevádzky
Zostava štruktúry žeriavu na mieste.

Zarovnanie a inštalácia železnice.

Elektrické pripojenie a kalibrácia systému.

Konečné testovanie zaťaženia a výcvik operátora.

Zobraziť workshop:

Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude viac ako 500 sád (sady) a rýchlosť siete zariadenia dosiahne 95%. 32 zváracie čiary, 50%sa plánuje na inštaláciu a rýchlosť automatizácie celej produktovej rady dosiahla 85%.
