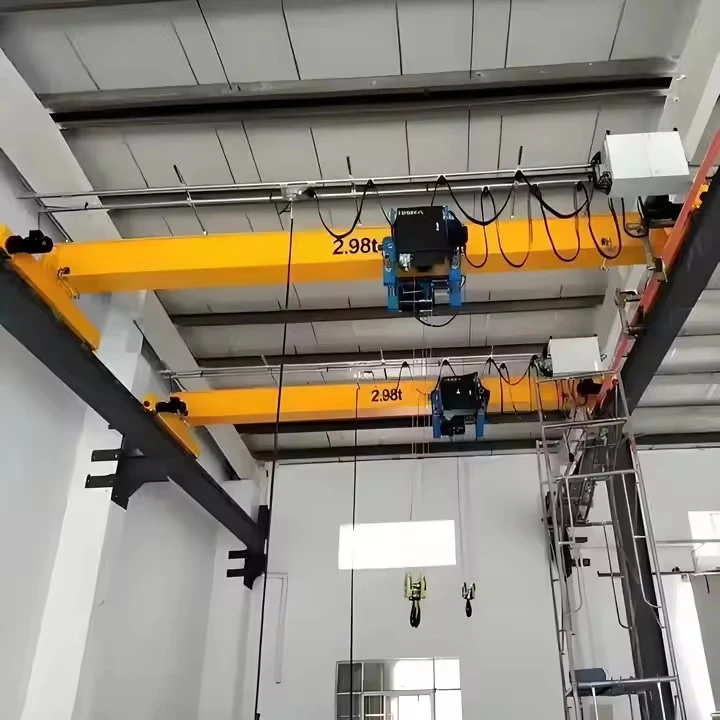

Elektrický závesný závesný žeriav nad hlavou

Komponenty jadra: prevodovka, motor, prevodovka

Miesto pôvodu: Henan, Čína

Záruka: 1 rok

Hmotnosť (kg): 10000 kg

Video Odchádzajúce inšpekcie: poskytnuté

Správa o teste strojov: poskytnutá

Predajné jednotky: Jedna položka

Veľkosť jedného balíka: 600x300x300 cm

Jedna hrubá hmotnosť: 200. 000 kg

Aelektrický závesný závesný žeriav nad hlavoupozostáva z niekoľkých kľúčových komponentov, ktoré spolupracujú na zabezpečení efektívneho a bezpečného manipulácie s materiálom. Nižšie je uvedené podrobné rozdelenie každej časti:

1. Hlavné komponenty

① Jeden nosník (hlavný lúč)

Funkcia: Primárny nosný lúč, ktorý pokrýva pracovnú oblasť.

Materiál: Valcovaná oceľ (I-lúč) alebo zváraný nosník pre tuhosť.

Návrh: Ľahké, ale silné, optimalizované pre zavesenie z horných štruktúr.

② Elektrické zdviháky

Typy:

Drôtené lano(1–20 ton, pre ťažšie zaťaženie).

Výťah(0. 5–10 ton, pre ľahšie zaťaženie).

Kľúčové diely:

Zdvíhací motor- Poháňajú zdvíhanie.

Prevodovka- znižuje rýchlosť a zvyšuje krútiaci moment.

Brzdový systém- Elektromagnetické alebo mechanické pre bezpečnosť.

Bubon a drôtené lano\/reťazec- Zdvíha a znižuje zaťaženie.

Hák- Pripevňuje k záťaži.

③ Trolley (cestovný mechanizmus)

Funkcia: Pohybuje zdvíhanie pozdĺž nosníka (krížové cestovanie).

Komponenty:

Vozík- Podporuje zdvíhanie.

Kolesá a hnací motor- Umožňuje pohyb pozdĺž nosníka.

Sprievodcovia a nárazníky- zabraňuje vykoľajeniu a absorbuje otrasy.

④ Koncové nákladné autá (koncové vozíky)

Funkcia: Umožňuje žeriavu pohybovať sa po dráhových lúčoch (dlhé cestovanie).

Komponenty:

Kolesá- Bežte na pozastavených dráhach dráh.

Hnacie motory- Právomky pozdĺžny pohyb.

Nárazníky- Zabraňuje zrážkam na cestovných limitoch.

⑤ Zaskrutkovaný dráhový systém

Funkcia: Podporuje žeriav od stropu.

Typy:

Priložená dráha (sekcia boxu)- rigidnejšia, plynulejšia prevádzka.

I-lúčová dráha- Ekonomické, ľahšie inštalovateľné.

Montáž: Pripojené cezvešiaky, zátvorky alebo stropné podpery.

2. Elektrický a riadiaci systém

⑥ napájanie

3- fáza AC(Bežné: 380V, 480V alebo 220V).

Dodávka energie:

Festoon(Káblové vozidlo s posuvnými vodičmi).

Navijak(Pre dlhšie cestovné vzdialenosti).

⑦ Riadiaci systém

Prívesok(Káblové ručné diaľkové ovládanie).

Rádiové diaľkové ovládanie(Bezdrôtová prevádzka).

Voliteľný:

Premenná frekvenčná jednotka (VFD)- Hladké zrýchlenie\/spomalenie.

Automatizácia PLC- Pre pokročilú kontrolu.

.

⑧ Bezpečnostné zariadenia

Limitné prepínače-zabraňuje nadmernému cestovaniu (zdvíhacie a prechádzanie).

Preťaženie- zníži energiu, ak zaťaženie presahuje kapacitu.

Tlačidlo núdzového zastavenia- Okamžité vypnutie.

Protichodný systém(Pre viacero žeriavov).

3. Voliteľné príslušenstvo

Magnetický zdvíhač- Na manipuláciu s oceľovými doskami.

C-Hook alebo Grabber- pre špecializované náklady.

Načítať bunku a displej-Monitorovanie hmotnosti v reálnom čase.

LED pracovné svetlá- Zlepšuje viditeľnosť.

Náčrt

Hlavný technický

Dizajn úspory

Zavesené zo stropných štruktúr, eliminuje potrebu stĺpcov podporovaných podlahou.

Ideálne pre zariadenia s obmedzenou podlahovou plochou alebo nízkou horizolou.

Nákladovo efektívne riešenie

Nižšie počiatočné náklady v porovnaní s dvojitým nosníkom alebo špičkovým žeriavom.

Znížené náklady na inštaláciu (nevyžadujú sa žiadna základná práca).

Ľahká inštalácia a premiestnenie

Je možné namontovať na existujúce strešné štruktúry bez významných úprav.

Modulárny dizajn umožňuje rýchlu montáž a demontáž.

Ľahký, ale odolný

Vyrobené z ocele s vysokou pevnosťou, ktorá ponúka dobrú kapacitu zaťaženia (zvyčajne 0. 5–20 ton).

Vhodné pre aplikácie svetla až stredne využívané.

Hladká a presná prevádzka

Elektrické zdvíhanie poskytuje kontrolované zdvíhanie a znižovanie.

VoliteľnýPremenná frekvenčná jednotka (VFD)Zaisťuje pohyb bez trhania.

Nízka údržba

Menej pohyblivých častí v porovnaní s hydraulickými systémami.

Utesnené motory a uzavreté trate znižujú opotrebenie.

Flexibilita v aplikácii

Je možné prispôsobiť rôznymi typmi zdvihov (reťazové alebo drôtené lano).

Prispôsobiteľné pre rôzne zdvíhacie prílohy (magnety, drapáky atď.).

Bezpečnostné prvky

Vybavenýlimitné spínače, ochrana preťaženia a núdzové zastavenie.

Technológia anti-sway je k dispozícii na presné umiestnenie zaťaženia.

1. Skladovanie a logistika

Nakladacie\/vykladacie palety, škatule a balený tovar.

Pohybovanie ťažkých inventárov v distribučných centrách.

2. Výrobné a montážne vedenia

Manipulácia s surovinami, strojmi a hotovými výrobkami.

Používa sa v automobilovom, elektronike a priemysle spotrebného tovaru.

3. Workshopy a opravovne

Zdvíhacie motory, prevodovky a ťažké vybavenie v automatických garážach.

Kovové výroby a zváracie obchody pre manipuláciu s materiálom.

4. Ľahké priemyselné použitie

Textilné továrne (pohybujúce sa tkaninové rolky).

Balenie závodov (polohovanie ťažkých zväzkov).

5. Maloobchodné a komerčné priestory

Inštalácia systémov HVAC, osvetľovacie súpravy alebo javiskové vybavenie.

Používa sa vo veľkých maloobchodných predajniach na správu zásob.

6. Priemysel potravín a nápojov

Zdvíhacie vrecká surovín (cukor, múka atď.).

Hygienické vzory sú k dispozícii pre čisté prostredie.

1. Dizajn a inžinierstvo
Počiatočná konzultácia: Proces začína diskusiou medzi výrobcom a zákazníkom, aby pochopil prevádzkové požiadavky žeriavu, ako je kapacita záťaže, rozpätie, výška zdvíhania a prostredie (napr. Vnútorné alebo vonkajšie použitie, teplotné podmienky atď.).

Inžinierstvo a prispôsobenie: Dizajnový tím prispôsobuje žeriav vrátane štruktúry, zdvíhacieho systému a funkcií diaľkového ovládania rádiového diaľkového ovládania. Pripravujú sa podrobné inžinierske výkresy a špecifikácie, ktoré zaisťujú, že žeriav spĺňa všetky požadované normy a bezpečnostné kódy.

Návrh riadiaceho systému: Systém diaľkového ovládania rádio je integrovaný do návrhu, s ohľadom na ľahké použitie, dosah, bezpečnostné prvky (núdzová zastávka, ochrana preťaženia) a kompatibilita s ostatnými systémami žeriavu.

2. Výber a obstarávanie materiálu
Konštrukčné materiály: Vysoko kvalitné materiály ako oceľ sú získavané pre hlavný lúč žeriavu, nosník, koncové vozne a ďalšie konštrukčné komponenty. Tieto materiály sú vybrané pre ich pevnosť, trvanlivosť a schopnosť odolávať ťažkému zaťaženiu.

Mechanické komponenty: Komponenty pre zdvíhací systém, vozík, žeriavové koleso, motory, prevodovky a rádiový systém diaľkového ovládania sa získavajú od spoľahlivých dodávateľov.

Elektrické komponenty: elektrárne, elektrické panely, spínače, bezpečnostné zariadenia a ďalšie elektrické komponenty pre riadiaci systém žeriavu.

3. Výroba a výroba
Konštrukcia hlavného lúča: oceľ je rezaná, zváraná a zostavená, aby sa vytvoril hlavný nosník (jeden lúč) žeriavu. Tento proces často zahŕňa presné rezanie, ohýbanie a zváranie na splnenie konkrétnych tolerancií dizajnu.

Výroba koncového vozíka: Koncové vozne, ktoré podporujú cestovný mechanizmus žeriavu, sú vyrobené a zostavené. Tieto komponenty sú navrhnuté pre stabilitu a pevnosť, čím sa zabezpečuje hladký pohyb žeriavu pozdĺž koľají.

Zostava mechanizmu zdvíhacieho mechanizmu: Zostavuje sa mechanizmus zdvíhania, háčika a zdvíhacieho mechanizmu s motormi, prevodmi a kladkami integrovanými do systému. Zdvíhací systém sa testuje na kapacitu nosenia a plynulú prevádzku.

Mechanizmy cestujúceho vozíka a žeriavu: Mechanizmy cestujúceho vozíka a žeriavu sú postavené a zostavené. Patria sem kolesá, motorový a železničný systém, ktorý zaisťuje hladký pohyb žeriavu pozdĺž koľajníc.

Inštalácia rádiového diaľkového ovládača: Nainštalovaný je systém diaľkového ovládača rádio. Zahŕňa to prispôsobenie potrebných prijímačov, antén a integráciu riadiaceho systému s elektrickými a mechanickými systémami žeriavu.

4. Integrácia elektrického a riadiaceho systému
Vedenie a elektrické systémy: Elektrické zapojenie je nainštalované, pričom spája zdvíhací systém, ovládací panel, motory a systém diaľkového ovládača rádio. Vedenie sa testuje na bezpečnosť a dodržiavanie elektrických kódov.

Zostava ovládacieho panela: Ovládací panel žeriavu je zostavený a integrovaný so systémom diaľkového ovládania rádio. Testuje sa z hľadiska reakcie a bezpečnostných prvkov vrátane núdzovej zastávky a ochrany preťaženia.

Bezpečnostné prvky: Bezpečnostné zariadenia, ako sú limitné spínače, senzory preťaženia a alarmy zvuku a svetla, sú nainštalované a integrované do riadiaceho systému. Tieto systémy zabezpečujú bezpečnú prevádzku žeriavu a zabránia poškodeniu.

5. Testovanie a kontrola kvality
Testovanie zaťaženia: Žeriav je vystavený testu zaťaženia, aby sa zabezpečilo, že dokáže zvládnuť špecifikovanú hmotnosť. Test sa vykonáva pomocou kalibrovaných hmotností na overenie výkonnosti žeriavu za prevádzkových podmienok.

Prevádzkové testovanie: Žeriav prechádza úplným prevádzkovým testom, kde prechádza svojimi pohybmi (zdvíhanie, spúšťanie, cestovanie atď.) Pomocou rádiového diaľkového ovládania. Reakcia žeriavu na príkazy, vrátane núdzových zastavení a bezpečnostných poplachov, je pozorne monitorovaná.

Elektrické a mechanické testovanie: Všetky elektrické systémy vrátane rádiového diaľkového ovládania sa testujú na funkčnosť a bezpečnosť. Motory, brzdy a elektrické zapojenie sa kontrolujú na správnu prevádzku.

Inšpekcia na dodržiavanie predpisov: Žeriav je skontrolovaný na súlad s miestnymi a medzinárodnými normami (napríklad ISO, CE alebo OSHA), aby sa zabezpečilo, že spĺňa bezpečnostné predpisy. Konštrukcia, komponenty nesúce zaťaženie a bezpečnostné systémy sú dôkladne skontrolované.

6. Záverečná montáž
Konečná montáž a kontrola: Po testovaní je žeriav plne zostavený, so všetkými komponentmi bezpečne pripevnenými a dvojito skontrolovaný pre presnosť. Rádiové diaľkové ovládanie je nakonfigurované a systém sa naposledy testuje, aby sa zabezpečila bezproblémová integrácia.

Maľovanie a dokončenie: Žeriav je natretý ochrannými povlakmi, aby sa zabránilo korózii a zlepšili jej vzhľad. K konečnej konštrukcii sa pridajú konečné konečné dotyky, vrátane akýchkoľvek označení alebo bezpečnostných značiek.

Dokumentácia: Všetky potrebné dokumentácie vrátane príručiek, osvedčení o dodržiavaní predpisov, testovacích správ a záručných informácií sú pripravené pre zákazníka.


Zobraziť workshop:

Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo uložených 32 zváračských vedení, plánuje sa nainštalovať 50 50 a miera automatizácie celej produktovej rady dosiahla 85%.
