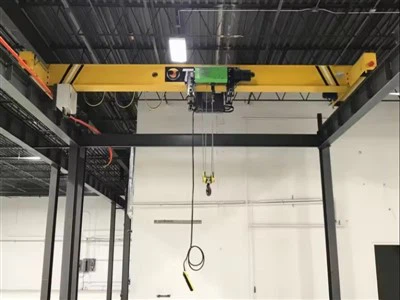

Špičkový nosný žeriav

Jeden nosník nad hlavou je populárnou voľbou pre manipuláciu s materiálom kvôli jeho nákladovej efektívnosti, jednoduchosti a všestrannosti.
Kľúčové funkcie špičkových žeriavov s jedným nosníkom:
Kapacita: zvyčajne 1 tona až 20 ton (niektoré idú až 32 ton).

Rozpätie: Až 30 metrov (závisí od dizajnu a posilnenia).

Zdvíhacia výška: Prispôsobiteľné (až 30 metrov alebo viac so špeciálnymi vzormi).

Typ zdvíhania: Elektrické drôtené lano zdviháka alebo reťazové zdvíhacie zdvíhanie (napr. Demag DC-Pro, Abus EHB).

Ovládanie: prívesok, rádiové diaľkové ovládanie alebo kabína.

Možnosti rýchlosti: Variabilná frekvenčná jednotka (VFD) pre plynulú prevádzku.

Koncové nákladné vozidlá: štýl dvojspelného slova pre lepšie rozdelenie zaťaženia.

Závesné dráhy: oceľová konštrukcia (nosník I-lúča alebo boxu) namontovaný na stĺpcoch.



Celkovo je najlepším spusteným nosným žeriavom spoľahlivé a nákladovo efektívne riešenie na manipuláciu s vysokými zaťaženiami v priemyselnom prostredí.

• Kapacita: 1-20 ton
• Kapacita: 3. 2-80 ton
• Dĺžka rozpätia: 4-31. 5m
• Zdvíhacia výška: Prispôsobené podľa podmienok stránok klientov
• Pracovná povinnosť: FEM Standard A5
• Zúrivé napätie: 220V ~ 690V, 50-60 hz, 3PH AC
• Trieda ochrany: IP54 IP55
• Režim riadenia žeriavu: prívesok





Jeden nosný žeriav je typ žeriavu, ktorý pozostáva z jediného mostíkového lúča podporovaného koncovými nákladnými vozidlami a zvyčajne sa používa na ľahké až mierne zdvíhacie aplikácie. Tu sú kľúčové komponenty špičkového žeriavu s jedným nosníkom:



1. Bridge Bridge (hlavný lúč)
Primárny horizontálny lúč, ktorý pokrýva šírku dráhy žeriavu.

Zvyčajne vyrobené z valcovanej ocele (I-lúč) alebo vyrábaných škatule pre ťažšie zaťaženie.

Podporuje zdvíhanie a vozík.



2. Koncové nákladné autá (koncové vozíky)
Kolesové štruktúry na každom konci nosníka, ktoré umožňujú žeriavu pohybovať sa pozdĺž dráhových koľajníc.

Pozostávajú z kolies, ložísk a mechanizmov hnacieho čreva (pre poháňané žeriavy).



3. Zdvih a vozík
Elektrické alebo manuálne zdvíhanie - Zdvíhací mechanizmus (reťazové zdvíhanie alebo zdvíhacie lano).

Trolley - rám, ktorý nesie zdvihák a pohybuje sa pozdĺž nosníka.

4. Raily dráhy
Oceľové stopy namontované na dráhových lúčoch (buď podlahové alebo stropné zadané).

Žeriav sa pohybuje pozdĺž týchto koľajníc.



5. Mechanizmus pohonu (pre poháňané žeriavy)
Bridge Drive - Motory a prevodovky, ktoré pohybujú žeriav pozdĺž dráhy.

Trolley Drive - pohybuje vozík pozdĺž nosníka (ak je motorizovaný).

6. Ovládacie prvky
Ovládanie príveskov (káblové alebo bezdrôtové) - Operátor používa na presun žeriavu, zdvíhania a vozíka.

Rádiové diaľkové ovládanie (pre pokročilé systémy).



7. Nárazníky a koncové zastávky
Gumové alebo hydraulické nárazníky na absorbovanie nárazu na koncoch dráhy.

Limitné spínače, aby sa zabránilo nadmernému cestovaniu.

8. Elektrický systém
Festoon systém alebo káblové valce - na napájanie žeriavu.

Ovládací panel a zapojenie - riadi operácie motora.

9. Brzdy a bezpečnostné zariadenia
Mechanické brzdy - Zabráňte neúmyselnému pohybu.

Ochrana proti preťaženiu - zabraňuje zdvíhaniu nad rámec kapacity.

Núdzová zastávka (E-Stop)-na okamžité vypnutie.

10. dráhy lúčov (podporná štruktúra)
Oceľové lúče (I-lúče alebo vyrobené), ktoré podporujú dráhy.

Môže byť voľne stojaci alebo pripojený k stavebným stĺpom.



11. Háčik žeriavu

Hák žeriavu je pripevnený k zdvíhaniu a je k dispozícii v rôznych konfiguráciách (napr. Háčik bezpečnostnej západky, C-Hook, Ramshorn Hook) v závislosti od aplikácie.

Háčiky sú zvyčajne hodnotené pre rôzne kapacity (napr. 1 tona až 20 ton alebo viac).



12.motor

1. Typy motorov používaných v žeriavoch s jedným nosníkom
Zdvíhací motor: Pohácne zdvíhací mechanizmus (zvyčajne elektrický výťah so vstavaným motorom).

Cestovný motor (Bridge & Trolley): Pohybuje žeriav pozdĺž dráhy (most Cestovanie) a zdvíhacích zdvihu pozdĺž nosníka (Trolley Travel).

2. Bežné motorické špecifikácie
Rozsah výkonu:

Motor zdvíhania: 1,5 kW až 15 kW (v závislosti od kapacity, napr. 1- ton až 10- ton žeriavy).

Cestovný motor: 0. 2 kW až 3 kW (pre plynulý pohyb).

Napätie: 220V/380V (3- fáza AC), 480V (Industrial) alebo 24V/48V (pre systémy s nízkym napätím).

Rýchlosť:

Zdvih: 8-30 m/min (dostupné možnosti premennej rýchlosti).

Cestovanie: 10-30 m/min (nastaviteľný pomocou invertora frekvencie).

Dvojový cyklus: S3 (prerušovaný) alebo S4 (kontinuálne so štartmi/zastaveniami).



8. Zvuk a svetlo alarmový systém a limitné bezpečnostné zariadenie prepínača

Jeden nosný žeriav zvyčajne obsahuje niekoľko bezpečnostných zariadení, pričom pre bezpečnú prevádzku sú kritické spínače a limitné spínače. Nižšie je uvedený prehľad týchto komponentov a ich funkcií:

1. Zvukový a ľahký alarmový systém
Účel: Poskytuje počuteľné a vizuálne varovania pred a počas pohybu žeriavu upozorniť na personál v okolí.

Komponenty:

Buzzer/Horn: Emituje hlasný zvuk, keď je žeriav aktivovaný alebo sa blíži k limitu.

Strobe svetlo/maják: blikajúce LED alebo rotujúce svetlo pre varovania s vysokou viditeľnosťou.

Aktivačné spúšťače:

Keď je žeriav zapnutý.

Pred začiatkom alebo zastavením pohybu.

Pri priblížení sa k limitnému prepínaču (varovanie na konci cesty).

V situáciách mimoriadnych zastavení.

2. Bezpečnostné zariadenie Limit prepínač
Účel: bráni žeriavu (alebo zdvíhania) pred nadmerným cestovaním za bezpečné limity, chrániť pred zrážkami a mechanickým poškodením.

Typy:

Spínač hornej/spodnej hranice Hook: Zastavuje zdvíhanie, keď háčik dosiahne maximálnu výšku alebo hĺbku.

Spínač cestovného limitu Trolley: bráni tomu, aby sa vozík pohyboval za konce nosníka.

Spínač cestovného limitu mosta (žeriav): Zastavuje žeriav, keď dosiahne koniec dráhy.

Bežné typy limitných prepínačov:

Mechanické limitné spínače (ovládacie páky, typy CAM).

Spínače magnetickej blízkosti (nekontaktné, odolnejšie).

Limity založené na rotačných kódoch (pre presné umiestnenie).

Súlad s bezpečnosťou
Tieto systémy sú v súlade s normami OSHA, ANSI, ISO a CMAA pre nadzemné žeriavy.

Na zabezpečenie funkčnosti sú potrebné pravidelné testovanie a údržba.

Integrácia s ovládaním žeriavu
Spínače alarmu a limitu sú zapojené do ovládacieho panela žeriavu.

Niektoré systémy zahŕňajú programovateľné logické radiče (PLCS) pre pokročilú automatizáciu a bezpečnostné vzájomné prepojenie.



10. Režim riadenia

Jeden nosník nad hlavou má zvyčajne niekoľko riadiacich režimov, ktoré vyhovujú rôznym prevádzkovým potrebám. Výber závisí od faktorov, ako sú požiadavky na presnosť, frekvenciu použitia a bezpečnostné úvahy. Tu sú režimy horných ovládacích prvkov používané pre žeriavy s jedným nosníkom:

1. Ovládanie príveskov (kyvadlo tlačidla)
Popis: Najbežnejšia a ekonomickejšia možnosť, prevádzkovaná prostredníctvom vreckového prívesku s tlačidlami na zdvíhanie, spúšťanie a pohyb vozíka/mosta.

Najlepšie pre: Workshopy, sklady, sklady a aplikácie s ľahkým a stredným dňom.

Výhody: Jednoduché, nákladovo efektívne a ľahko použiteľné.

Nevýhody: obmedzený rozsah (operátor musí byť blízko žeriavu).

2. Rádiové diaľkové ovládanie (bezdrôtové pripojenie)
Popis: Používa bezdrôtové diaľkové ovládanie (RF alebo Bluetooth) na prevádzku žeriavu z diaľky.

Najlepšie pre: veľké workshopy, nebezpečné prostredie alebo keď prevádzkovateľ potrebuje mobilitu.

Výhody: Väčšia flexibilita, zlepšená viditeľnosť a bezpečnejšie prevádzka vo vysokých teplotách alebo obmedzených priestoroch.

Nevýhody: mierne vyššie náklady; vyžaduje správu batérií.

3. Ovládanie kabíny (kabína operátora)
Popis: Žeriav je prevádzkovaný z uzavretej alebo otvorenej kabíny namontovanej na žeriave.

Najlepšie pre: vysokohodné, vysokofrekvenčné operácie (napr. Steel Mills, Foundries).

Výhody: Lepšia viditeľnosť presnej manipulácie, ergonomická pre dlhé zmeny.

Nevýhody: Vyššie náklady a vyžadujú viac miesta.

4. Automatizované/poloautomované riadenie (PLC a senzory)
Popis: Používa programovateľné logické radiče (PLC), senzory a softvér pre automatizovaný pohyb.

Najlepšie pre: opakujúce sa úlohy (napr. Výrobné linky, automatizované sklady).

Výhody: znižuje náklady na pracovnú silu, zlepšuje presnosť a zvyšuje bezpečnosť.

Nevýhody: Vysoké počiatočné náklady a vyžadujú technické znalosti.

5. Podlahová kontrola (cez dlhý prívesok alebo joystick)
Popis: Dlhší prívesok kábla alebo joystick namontovaný na podlahe umožňuje prevádzku z pevnej polohy.

Najlepšie pre: situácie, keď je diaľkové ovládanie zbytočné, ale prívesok je príliš obmedzujúci.

Výhody: Stabilnejšie ako bezdrôtové, žiadna závislosť od batérie.

Nevýhody: Správa káblov môže byť ťažkopádne.




11. Skica









Jediný nosník s režijným žeriavom je populárnou voľbou pre mnoho priemyselných aplikácií vďaka svojej nákladovej efektívnosti, efektívnosti a všestrannosti. Tu sú najvyššie výhody použitia špičkového žeriavu s jedným nosníkom:

1. Nákladovo efektívne riešenie
Nižšie počiatočné náklady v porovnaní s dvojitými nosníkovými žeriavmi v dôsledku jednoduchšieho dizajnu a menšieho množstva komponentov.

Znížené náklady na inštaláciu a údržbu.

2. Ľahký a vesmírny dizajn
Vyžaduje menšiu výšku ako dvojité nosičové žeriavy, vďaka čomu je ideálny pre zariadenia s výškovými obmedzeniami.

Kompaktná štruktúra umožňuje lepšie využitie priestoru v dielni alebo skladoch.

3. Ľahká inštalácia a údržba
Jednoduchá štruktúra s menším počtom častí znamená rýchlejšiu inštaláciu a ľahšie servis.

Minimálne požiadavky na údržbu, zníženie nákladov na prestoje a prevádzku.

4. Vysoká účinnosť a plynulá prevádzka
Elektrický vozík zdvíhania zaisťuje presné spracovanie záťaže.

Hladké cestovanie pozdĺž dráhových lúčov s minimálnym húpaním.

5. Všestrannosť v aplikáciách
Vhodné na zdvíhanie svetla až stredne vyzdvihnutia (zvyčajne až do 20 ton).

Používa sa v workshopoch, skladoch, montážnych linkách a výrobných závodoch.

6. Prispôsobiteľné možnosti
Nastaviteľné rozpätie, výška zdvíhania a rýchlosť, aby zodpovedali konkrétnym potrebám.

Môže byť vybavený variabilnými frekvenčnými jednotkami (VFD) pre lepšiu reguláciu rýchlosti.

7. Spoľahlivý a odolný
Vyrobené z vysoko kvalitnej ocele pre dlhodobý výkon.

Robustná výstavba zaisťuje počas prevádzky stabilitu a bezpečnosť.

8. Energeticky účinný
Spotrebuje menej energie v porovnaní s väčšími žeriavami, čím sa znižuje prevádzkové náklady.

9. Dodržiavanie bezpečnostných štandardov
Spĺňa medzinárodné bezpečnostné predpisy (ISO, OSHA, CMAA) s funkciami, ako je ochrana preťaženia a limitné prepínače.

10. Ideálne pre mierne cykly
Najlepšie sa hodí pre aplikácie, ktoré nevyžadujú nepretržité ťažké zdvíhanie a ponúka rovnováhu medzi výkonom a nákladmi.





Žeriaviny s jedným nosníkom sa široko používajú v rôznych odvetviach z dôvodu ich nákladovej efektívnosti, kompaktného dizajnu a ľahkej inštalácie. Tu sú niektoré z najlepších aplikácií žeriavov s jedným nosníkom:

1. Výrobné a montážne vedenia
Používa sa na zdvíhanie a pohybové suroviny, diely strojov a hotové výrobky.

Bežné vo výrobe automobilov, elektroniky a strojov.

2. Skladovanie a logistika
Efektívne spracováva palety, nádoby a ťažké balíčky.

Ideálne na nakladanie/vykladanie tovaru v distribučných centrách.

3. Oceľové a kovové spracovanie
Prevádzky oceľových cievok, listov a kovových tyčí v zlievárňach a valcovacích mlynoch.

Často vybavené elektromagnetickými alebo vákuovými zdvíhačmi.

4. Manipulácia s stavebným materiálom
Pohybuje cementové vrecká, tehly a prefabrikované štruktúry.

Používa sa v prefabrikovaných betónových zariadeniach a stavebných dvoroch.

5. Entelári a energetický sektor
Zdvíha turbíny, generátory a ťažké údržbu.

Vhodné pre zariadenia na hydro, tepelné a jadrové energie.

6. Papier a priemysel tlače
Zvláda papierové rolky a ťažké tlačiarenské stroje.

Zaisťuje plynulý tok materiálu vo výrobných linkách.

7. Ťažba a spracovanie minerálov
Prepravuje rudy, minerály a hromadné materiály v spracovateľských závodoch.

8. Letectvo a letectvo
Zostavuje komponenty lietadiel a pohybuje ťažkými časťami motora.

9. Priemysel potravín a nápojov
Hygienické vzory sú k dispozícii na zdvíhanie hromadných potravín a balení.

10. Údržba a opravovne obchody
Používa sa v dielni na zdvíhanie ťažkých strojov počas servisu.













Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo použitých 32 zváračských čiarov, plánuje sa nainštalovať 50 a dosiahla rýchlosť automatizácie celej produktovej rady.
