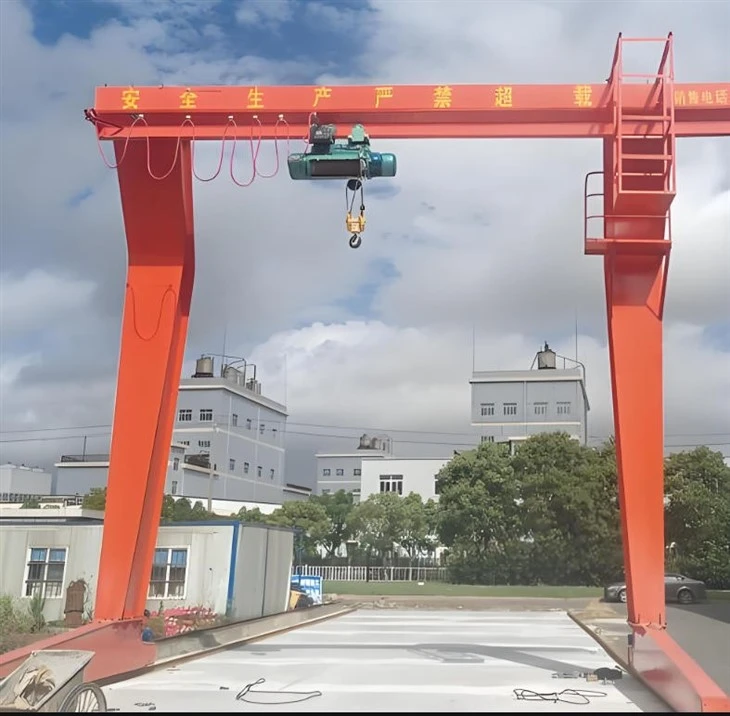

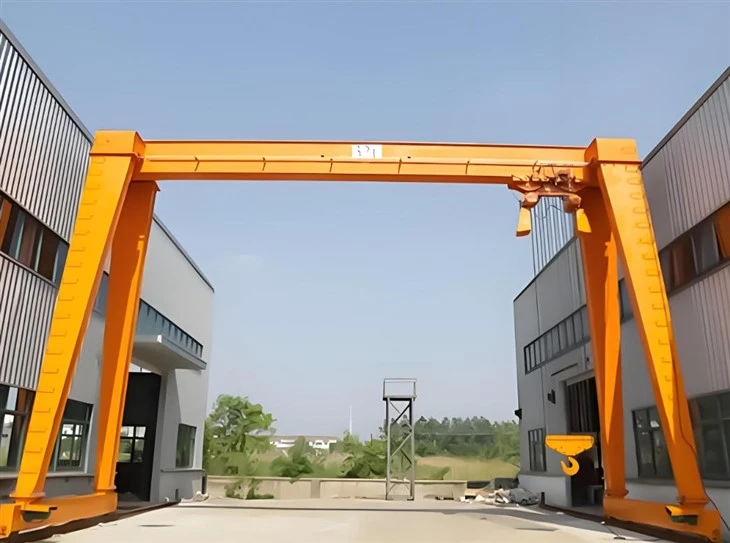

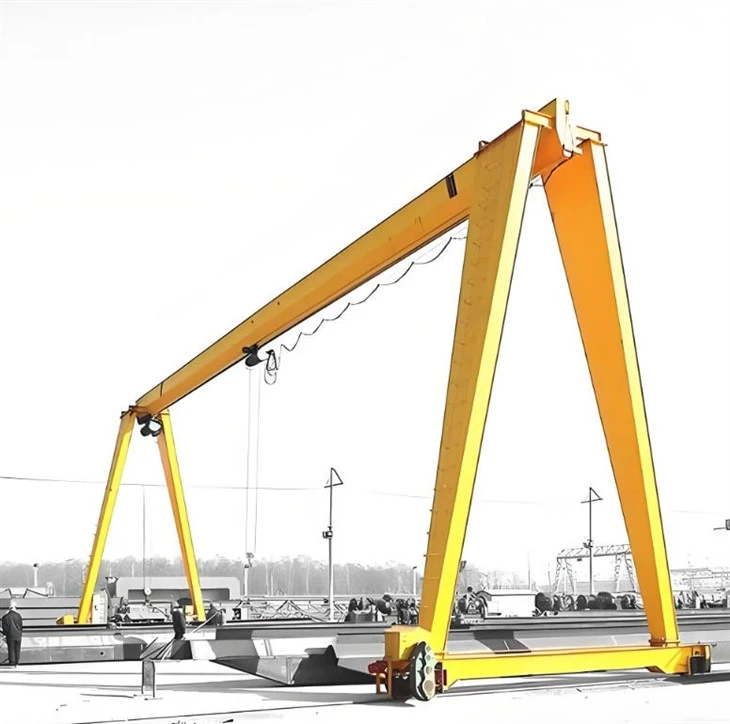

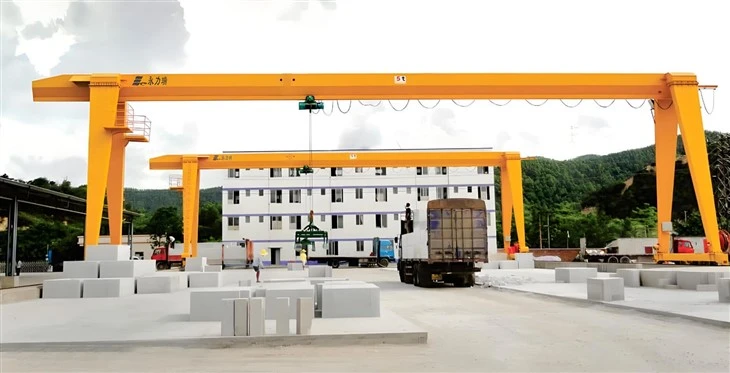

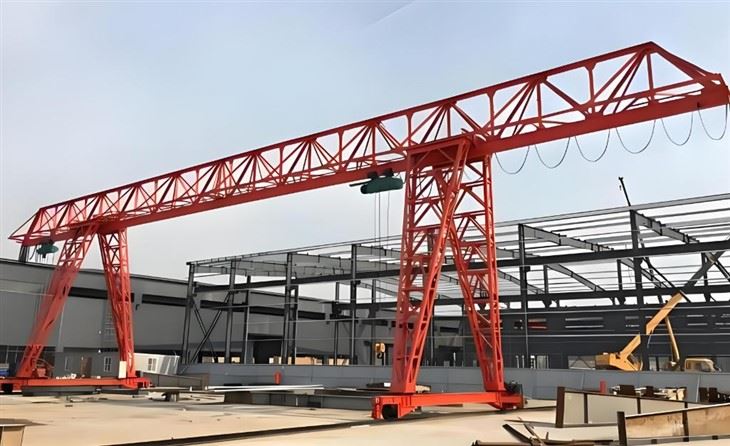

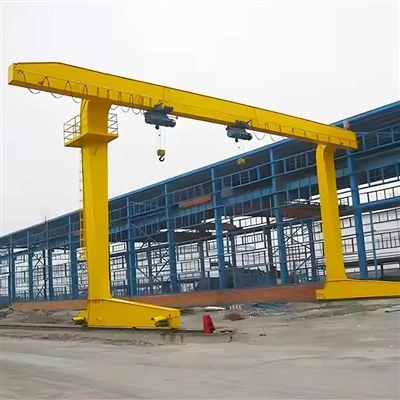

Vonkajšie zdvíhanie so silným zaťažením-jednotrámový portálový žeriav s nosnosťou

Kľúčové vlastnosti vonkajších portálových žeriavov

✔ Robustná oceľová konštrukcia– Konštrukcia-odolná voči poveternostným vplyvom (anti-korózne nátery).
✔ Vysoká nosnosť– Zvyčajne sa pohybuje od10 ton až 500+ ton.
✔ Možnosti mobility– Pevné, koľajnicové{0}}namontované alebo gumené- (s vlastným-pohonom).
✔ Prispôsobivosť- Nastaviteľné rozpätia a výšky pre rôzne projekty.
✔ Bezpečnostné systémy– Ochrana proti-kolízii, ochrana proti preťaženiu a vetru-odolná výstuž.



Portálový žeriav vs. mobilný žeriav

Funkcia	Portálový žeriav	Mobilný žeriav
Mobilita	Pohyb založený na koľajnici alebo{0}}kole	Vysoko mobilné (namontované-na nákladné auto)
Kapacita zaťaženia	Až do500+ ton(ťažká{0}}záťaž)	Typickydo 1200 ton(ale menej stabilný)
Stabilita	Veľmi stabilný (pevná základňa)	Vyžaduje podpery, menej stabilné
Odolnosť voči poveternostným vplyvom	Určené pre vonkajšie použitie	Obmedzené pri silnom vetre
Najlepšie pre	Opakované ťažké zdvihy (mosty, dvory)	Rýchle, flexibilné výťahy (mestské lokality)



Miesto pôvodu: Henan, Čína

Záruka: 2 roky

Hmotnosť (KG): 60000 kg

Kontrola-odchádzajúceho videa: Poskytnuté

Správa o skúške stroja: Poskytnuté

Aplikácia: sklady, továreň a iné miesto

Typ žeriavu: portálový žeriav skriňového typu

Rýchlosť jazdy: 20 m/min

Zdvíhací mechanizmus: Elektrický kladkostroj

Spôsob ovládania: Pozemné ovládanie + diaľkové ovládanie (prispôsobené)

Pracovná povinnosť: A5

Pracovná teplota: -20~+40 stupňov

Priemyselné napätie: 380V50HZ3Phanse alebo iné

Farba: Prispôsobené

Prispôsobenie: Akceptované



Anvonkajší stavebný portálový žeriavje ťažký{0}}zdvíhací systém navrhnutý pre drsné prostredie. Nižšie je uvedený podrobný rozpis jeho základných komponentov:

---

1. Hlavné konštrukčné komponenty

A. Portálový rám (mostový nosník)

Funkcia:Primárny horizontálny lúč, ktorý pokrýva pracovnú oblasť.

Materiál:Vysoko{0}}pevná oceľ (povrch-odolný voči poveternostným vplyvom).

Typy:

Jediný nosník(ľahší náklad, do 20 ton).

Dvojitý nosník(vysoké-zaťaženie, 20 – 500+ ton).

B. Nohy (nosné stĺpiky)

Pevné nohy:Natrvalo ukotvené k zemi alebo základu.

Nastaviteľné nohy:Umožnite výškové úpravy pre nerovný terén.

Mobilné nohy:Vybavené kolieskami alebo koľajničkami na pohyb.

C. Koncové nákladné vozidlá (pre mobilné brány)

Zahrnúťkolesá, motory a brzdypre pohyb.

Portály-namontované na koľajnicina koľajniciach používajte oceľové kolesá.

Gumené-portály (RTG)používajte ťažké-pneumatiky pre mobilitu.

2. Zdvíhací a zdvíhací mechanizmus

A. Zdvíhacia jednotka

Elektrický alebo hydraulický zdvihákna zdvíhanie bremien.

Lanový kladkostroj(pre ťažké bremená).

Reťazový kladkostroj(pre ľahšie, presné zdvihy).



B. Jednotka vozíkov a krabov

Pohybuje sa horizontálne pozdĺž portálového nosníka.

Motorizovaný vozíkpre automatické polohovanie.

C. Hákový blok a rozpera

Háčikový blok:Štandardný zdvíhací nástavec.

Rozperný lúč:Rozkladá hmotnosť pri veľkých/nepohodlných nákladoch.

3. Systém pohonu a pohonu

A. Hnacie motory

Elektromotory (AC/DC)pre hladkú prevádzku.

Hydraulické pohonné systémypre náročné-aplikácie.

B. Brzdový systém

Kotúčové brzdyaleboelektromagnetické brzdypre bezpečnosť.

Kontrola proti-kývaniupre stabilitu nákladu.

C. Koľajnicový systém (pre RMG)

Oceľové koľajnicepre riadený pohyb.

Koľajnicové svorkyna zaistenie stojaceho žeriavu.

4. Riadiace a bezpečnostné systémy

A. Kabína operátora alebo diaľkové ovládanie

Príveskové ovládanie(ručné diaľkové ovládanie).

Rádiové diaľkové ovládaniepre bezdrôtovú prevádzku.

Uzavretá kabína(pre veľké žeriavy).

B. Koncové spínače a snímače

Ochrana proti preťaženiu(zabraňuje prekročeniu hmotnostných limitov).

Koncové spínače jazdy(zabraňuje kolíziám).

C. Funkcie odolné voči vetru-

Kotviace systémypre silný vietor.

Senzory rýchlosti vetrazastaviť prevádzku v búrkach.



.

5. Pomocné komponenty

A. Výložníky a stabilizátory

Výsuvné podpery pre dodatočnú stabilitu.

B. Osvetľovacie a výstražné systémy

LED pracovné svetlápre nočné operácie.

Alarmy a klaksónypre bezpečnostné upozornenia.

C. Napájanie

Káblové navijaky(pre elektrické portály).

Dieselové generátory(pre vzdialené lokality).

Aplikácie vonkajších portálových žeriavov

✔ Stavba mosta– Montáž prefabrikovaných nosníkov.
✔ Stavba lodí– Presun veľkých častí lode.
✔ Montáž veternej turbíny– Manipulácia so segmentmi veže.
✔ Inštalácia ťažkých strojov– V priemyselných závodoch.

Skica

Hlavné technické



1. Vysoká nosnosť a stabilita

Dá sa zdvihnúť10 – 500+ ton, ideálne pre ťažké mostné nosníky, stroje a prefabrikované konštrukcie.

Široký postoj a pevný rámposkytujú lepšiu stabilitu ako mobilné žeriavy.

2. Adaptabilita na drsné prostredie

Odolné-poveternostným vplyvom(antikorózne nátery, utesnené motory).

Pracuje vdážď, vietor, prach a extrémne teploty.

3. Mobilita a flexibilita

Na koľajnici-namontované (RMG) alebo gumené{1}}pneumatiky (RTG)možnosti pre rôzne terény.

Môže byťpremiestnenýako stavba postupuje.

4. Nákladová-efektívna pre opakované zdvihy

Rýchlejšie ako žeriavypri opakovaných úlohách (napr. ukladanie segmentov mosta).

Nižšie prevádzkové nákladyv porovnaní s veľkými mobilnými žeriavmi.

5. Bezpečnostné prvky

Systémy proti výkyvom-pre presné ovládanie záťaže.

Ochrana proti preťaženiu a núdzové brzdy.

Vetru-odolné vzory(kotvy, snímače).

6. Prispôsobiteľné konfigurácie

Nastaviteľnérozpätie, výšku a zdvíhacie mechanizmypre rôzne projekty.



1. Výstavba mostov a viaduktov

Zdvíhanie prefabrikovaných betónových nosníkovna miesto.

Montáž segmentového mostíka(pomocou spúšťacích portálov).

2. Stavba lodí a prístavy

Sťahovaniečasti trupu lode, kontajnery a ťažký náklad.

Používa sa vsuché doky a lodenice.

3. Veterné turbíny a energetické projekty

Vztyčovanieveže a lopatky veterných turbín.

Manipuláciaveľké transformátory v elektrárňach.

4. Inštalácia priemyselných a ťažkých strojov

Montážvýrobné zariadenia, kotly a oceľové konštrukcie.

Používa sa vropné rafinérie a banské prevádzky.

5. Prefabrikačné dvory

Prepravaveľké betónové segmenty, oceľové nosníky a modulové budovy.

6. Výstavba železníc a metra

Inštaluje saželezničné trate, nadzemné vedenia a strechy staníc.





1. Dizajn a inžinierstvo
Analýza požiadaviek: Definujte kapacitu, rozpätie, výšku zdvihu, cestovné vzdialenosti, režim ovládania a obmedzenia dielne.

Konštrukčný návrh: Navrhnite hlavný nosník, koncové vozíky, nohy a pripojenia podľa príslušných noriem (ISO, MKP, GB).

Výber mechanických komponentov: Vyberte si motory, kladkostroje, kolesá, brzdy, riadiaci systém, bezpečnostné zariadenia.

Elektrický dizajn: Usporiadanie ovládacieho panela, schémy zapojenia, návrh napájania.

Výkresy a schválenie: Pripravte podrobné výrobné a montážne výkresy, získajte súhlas klienta.

2. Obstarávanie materiálu
Nákup oceľových plechov, profilov, motorov, prevodoviek, kolies, elektrických komponentov a bezpečnostných zariadení.

Overte si certifikáty materiálov a dokumenty kvality.

3. Výroba ocele
Rezanie: Oceľové plechy a profily rezané na mieru plazmou, laserom alebo rezaním plameňom.

Tvarovanie: Ohýbanie alebo valcovanie ocele podľa návrhu.

Zváranie: Zmontujte hlavný nosník, koncové vozíky a nohy pomocou MIG alebo ručného zvárania.

Obrábanie: Montážne otvory stroja, sedlá kolies, sedlá ložísk a povrchy prírub.

Tepelné spracovanie: V prípade potreby odľahčujúce deformácie zvárania.

4. Povrchová úprava
Brúsenie: Hladké zvary a povrchy.

Čistenie: Odstráňte hrdzu, olej a nečistoty.

Lakovanie: Na ochranu proti korózii naneste základný a konečný náter (zvyčajne epoxidový alebo polyuretánový náter).

5. Montáž komponentov
Nainštalujte kolesá, ložiská, kladkostroj, motory, brzdy a elektrické zariadenia na konštrukciu žeriavu.

Zostavte ovládací panel a kabeláž.

6. Testovanie a kontrola kvality
Kontrola rozmerov: Skontrolujte všetky kritické rozmery.

Testovanie zaťaženia: Vykonajte testy menovitého zaťaženia a preťaženia podľa noriem.

Funkčné testovanie: Overte hladkú prevádzku kladkostroja, vozíka, pojazdu žeriavu, bŕzd a bezpečnostných zariadení.

Elektrické testovanie: Skontrolujte ovládacie obvody, núdzové zastavenia, alarmy, koncové spínače.

Dokumentácia: Pripravte protokoly o skúškach a certifikáty.

7. Balenie a dodanie
V prípade potreby rozoberte diely na prepravu.

Chráňte komponenty antikoróznymi prostriedkami a obalovými materiálmi.

Zabezpečte prepravu na stránku zákazníka.

8. Inštalácia a uvedenie do prevádzky (u zákazníka)
Zostavte žeriav na mieste (hlavný nosník, nohy, kolesá).

Zarovnajte koľajnice alebo pripravte povrch podlahy.

Pripojte elektrické napájanie a ovládacie prvky.

Vykonajte{0}}testovanie na mieste a školenie operátorov.

Pohľad na workshop:

Spoločnosť nainštalovala platformu pre správu inteligentných zariadení a nainštalovala 310 súprav (súprav) manipulačných a zváracích robotov. Po dokončení plánu bude viac ako 500 súprav (súprav) a miera zapojenia zariadení dosiahne 95 %. 32 zváracie linky boli uvedené do prevádzky, plánuje sa inštalácia 50 a miera automatizácie celého produktového radu dosiahla 85 %.
