Mobilný nosníkový žeriav portál



Kľúčové funkcie:
Jeden nosník: Jeden hlavný lúč podporuje zdvíhanie\/vozík.

Mobilita:

Kolesá môžu byť unavené gumy alebo oceľové kolesá na koľajniciach.

Pohybuje sa po zemi alebo koľajniciach na flexibilnú prevádzku.

Nastaviteľné rozpätie: Niektoré modely umožňujú nastavenie vzdialenosti medzi nohami.

Zdvih\/vozík: namontovaný na nosníkovi, môže cestovať pozdĺž lúča.

Kapacita zaťaženia: Všeobecne sa pohybuje od 1 tony do 20 ton alebo viac, v závislosti od dizajnu.

Rozpätie a výška: prispôsobiteľné tak, aby vyhovovali konkrétnym potrebám stránok.



Miesto pôvodu: Henan, Čína

Záruka: 2 roky

Hmotnosť (kg): 60000 kg

Video odchádzajúce inšpekcie: poskytnuté

Správa o teste strojov: poskytnutá

Aplikácia: sklady, továreň a iné miesto

Typ žeriavu: Typ škatule Portážový žeriav

Cestovná rýchlosť: 20 m\/min

Zdvíhací mechanizmus: Elektrické zdvíhanie

Metóda ovládacieho prvku: Uzemnenie+ diaľkové ovládanie (prispôsobené)

Pracovná povinnosť: A5

Pracovná teplota: -20 ~ +40 Stupeň

Priemyselné napätie: 380v50Hz3phanse alebo iné

Farba: prispôsobená

Prispôsobenie: prijaté





1. Zameriava lúč

1) Funkcia
Pôsobí ako primárna horizontálna podpora vozíka zdvíhania.

Prevody zdvíhacie zaťaženia z zdvihu na žeriavové nohy.

Musí byť silný a rigidný, aby vydržal ohyby a šmykové sily.

2) Návrh a štruktúra
Zvyčajne vyrobené z oceľových lúčov alebo z lúčov.

Hlavné lúče lúčov sú preferované pre vyššiu pevnosť a torznú tuhosť.

Dĺžka lúča (SPAN) závisí od pracovnej oblasti a požiadaviek klienta.

Lúč musí byť navrhnutý tak, aby minimalizoval vychýlenie pri zaťažení.



2.LIFTING SYSTÉM

1) základné komponenty
Zdvih: Hlavné zdvíhacie zariadenie, ktoré zvyšuje a znižuje záťaž.

Trolley: Pohybuje zdvihák vodorovne pozdĺž hlavného nosníka.

Drôtové lano alebo reťaz: Pripojí háčik zdvíhania k mechanizmu zdvíhania.

Blok háčika: Pripevnené k drôtenému lau alebo reťazcu, ktoré sa používajú na zdvíhanie zaťaženia.

2) Typy použitých zdvíhania
Elektrické drôtené lano zdvíhacie:

Vhodný pre stredné až ťažké zaťaženie.

Poskytuje hladké zdvíhanie s presným ovládaním.

Často vybavené viacerými rýchlosťami, brzdami a ochrana preťaženia.

Elektrický reťazec zdvíhací:

Zvyčajne sa používa na ľahšie zaťaženie.

Kompaktné a nákladovo efektívne.

Ľahšia údržba v porovnaní s zdvíhacími zdvihákmi.

3) Vlastnosti zdvíhania
Zdvíhacia kapacita: rozsahy založené na dizajne; Typické mobilné portálové žeriavy používajú zdviháky od 1 ton do 20+ ton.

Zdvíhacia výška: Definovaná dĺžkou drôteného lana a voľným vozíkom.

Brzdný systém: elektromagnetické alebo mechanické brzdy na bezpečné držanie záťaže.

Ochrana proti preťaženiu: Senzory alebo zaťažovacie bunky bránia zdvíhaciemu zaťaženiu nad menovadlá.

Limitné spínače: Spínače horných a dolných limitov, aby sa zabránilo nadmernému koreniu alebo nadmernému zníženiu.

4) Systém vozíka
Namontované na koľajniciach alebo tratiach pripevnených k hlavnému lúči.

Pohybuje zdvihák pozdĺž rozpätia nosníka.

Poháňaný elektrickým motorom a prevodovkou.

Ovládané prostredníctvom prívesku alebo bezdrôtového diaľkového ovládača.

3. uviesťvozík

1) Funkcia
Podporuje hlavného nosníka a spája ho s nohami žeriavu.

Zomreje kolesá, ktoré umožňujú celému žeriavu pohybovať sa po zemi alebo koľajniciach.

Prevody sa zaťažujú z nosníka na kolesá a potom k zemi.

2) Štruktúra a dizajn
Zvyčajne vyrobené zo zváraných oceľových dosiek tvoriacich robustný rám.

Navrhnuté tak, aby vyhovovali zostavám kolies (buď gumové pneumatiky pre pohyb zeme alebo oceľové kolesá na cestovanie železnice).

Musí byť dostatočne tuhá, aby odolala ohýbajúcim sa a krútiacim silám počas prevádzky žeriavu.



4. MECHANIZOVANIE CESTAJÚCICH

Cestovné kolesá:

Namontované na koncových vozbách.

Môže byť unavené gumy pre hladké betónové podlahy alebo oceľové kolesá pre koľajnice.

Vybavené ložiskami na hladkú rotáciu.

Cestovné motory:

Elektrické motory, ktoré poháňajú kolesá cez prevodovky.

Poskytnite dostatočný krútiaci moment na presun žeriavu s jeho zaťažením.

Prevodovky:

Znížte rýchlosť motora na vhodnú rýchlosť kolies a zvýšte krútiaci moment.

Zvyčajne červové prevodovky alebo špirálové prevodovky.

Hnacie nápravy:

Pripojte výstup prevodovky k kolesám, vysielací napájanie.

Brzdové systémy:

Elektromagnetické alebo mechanické brzdy na cestovných motoroch alebo kolesách, ktoré v prípade potreby udržiavajú stacionárny žeriav.

5. Mechanizmus cestovania

Trolley kolesá:

Namontované na vozíkovom ráme.

Typicky vyrobené z ocele s presnými ložiskami na hladké valcovanie.

Navrhnuté tak, aby bežali na hornej prírube alebo na koľajniciach hlavného nosníka.

Cestovný motor:

Elektrický motor poháňa pohyb vozíka.

Často spárované s prevodovkou na zníženie rýchlosti a zvýšenie krútiaceho momentu.

Prevodovka:

Zvyčajne červ alebo špirálovitý typ.

Poskytuje násobenie krútiaceho momentu a zníženie rýchlosti pre riadený pohyb vozíka.

Systém pohonu:

Motor poháňa jedno alebo viac kolesov vozíkov cez prevodovku a hnaciu hriadeľ.

Riadiaci systém:

Ovládané príveskom alebo bezdrôtovým diaľkovým ovládačom.

Umožňuje pohyb vozíka vpred a dozadu.

Brzdy:

Elektromagnetické alebo mechanické brzdy sú namontované na hriadeľ motora alebo výstup prevodovky, aby sa pri zastavení držal vozík v polohe.

Limitné prepínače:

Nainštalované na oboch koncoch hlavného nosníka.

Zabráňte tomu, aby vozík utekal z koncov lúča, čím sa zvýšila bezpečnosť.

6.

Typy kolies

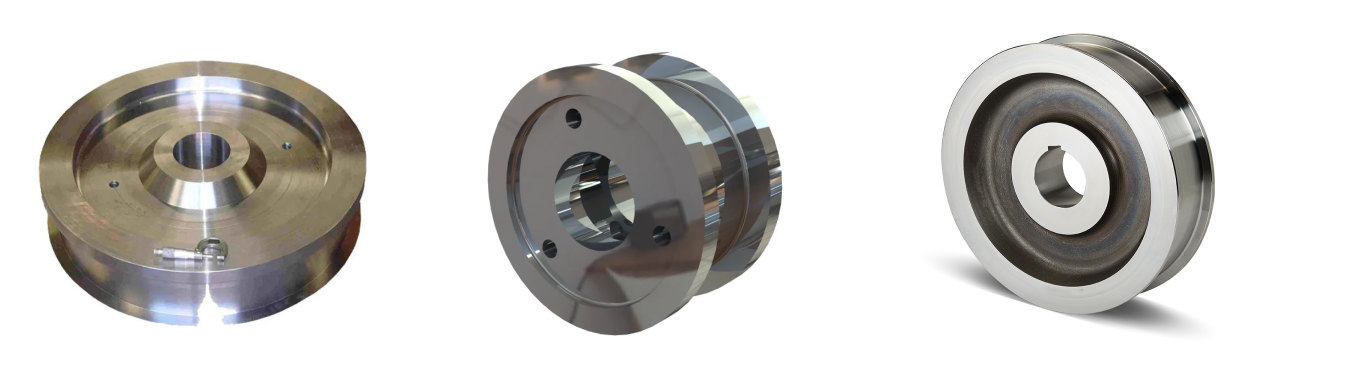

Oceľové kolesá:

Navrhnuté tak, aby bežali na oceľových koľajniciach.

Bežne sa používajú na vonkajšie portálové žeriavy alebo náročné aplikácie.

Trvalé a schopné zvládnuť ťažké bremená.

Vyžadujte si dobre udržiavané koľajnice na plynulú prevádzku.

Kolesá unavené gumy:

Navrhnuté na cestu na betón alebo spevnené povrchy.

Poskytnite lepšiu priľnavosť a znížte opotrebenie podlahy.

Tichšia prevádzka a lepšia tlmivá nárazy.

Flexibilnejší pohyb bez potreby koľajníc.

7.

1) Funkcia
Háčik je primárnym zdvíhacím prílohou, ktorý spája zdvihák žeriavu s nákladom.

Bezpečne drží, zdvíha a pohybuje zaťaženia počas prevádzky žeriavu.

2) Typy háčikov
Štandardný žeriavový háčik:

Vyrobené z kovanej ocele alebo zliatiny ocele pre vysokú pevnosť.

Navrhnuté s bezpečnostnou západkou na zabránenie sklzu zaťaženia.

Zvyčajne otočné háčiky, ktoré umožňujú zarovnanie rotácie.

Špecializované háčiky:

Popadnite háčiky, háčiky Clevisu alebo vlastné háčiky pre konkrétne typy zaťaženia.

Môže zahŕňať ťažšie návrhy pre konkrétne odvetvia.


8.motor

1) Účel
Poskytuje mechanický výkon pre rôzne pohyby žeriavu:

Cestovanie žeriavu (pohyb celej portálu)

Trolley Cestovanie (posúvanie zdvihnutia pozdĺž hlavného nosníka)

Zdvíhanie (operácia zdvíhania na zvýšenie a nižšie zaťaženie)

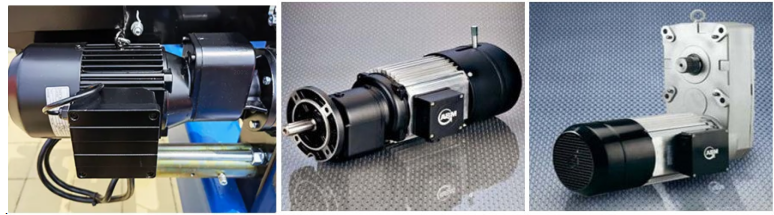

2) typy použitých motorov
Elektrické motory (najbežnejšie):

AC Motors:

Indukčné motory veveričky pre trvanlivosť a spoľahlivosť.

Často sa používajú na cestovanie a pohyb žeriavov.

DC Motors:

Ponúkajte vynikajúce ovládanie rýchlosti a krútiaci moment.

Menej bežné v súčasnosti kvôli požiadavkám na údržbu.

Motorické špecifikácie:

Menovitá energia závisí od požiadaviek na kapacitu a rýchlosť.

Typicky navrhnuté pre vysoké, prerušované cykly.

.

9. Systémový a alarmový systém a limitný prepínač a limit

1) Zvukový a ľahký alarmový systém
Účel:

Varuje personál v pracovnej oblasti žeriavu pred pohybmi žeriavov, aby sa zvýšila bezpečnosť.

Výstrahy v okolí pracovníkov počas zdvíhania, cestovného ruchu vozíkov alebo cestovných žeriavov.
2) Limitné spínače
Účel:

Zabráňte, aby sa žeriav alebo vozík pohyboval za bezpečné prevádzkové hranice.

Chráni štruktúru žeriavu, zdvihne a zaťažuje poškodenie.

10. SAFETY ZARIADENIA

1) Zariadenie na ochranu proti preťaženiu
Zabraňuje zdvíhaniu záťaže presahujúcich kapacitu žeriavu.

Používa senzory zaťaženia alebo zaťažovacie bunky integrované do zdvíhania.

Keď sa zistí preťaženie, automaticky prestane zdvíhať.

Chráni štruktúru žeriavu a zvyšuje bezpečnosť operátora.

2) Limitné spínače
Zdvíhací limitný spínač: Zabraňuje nadmernému kopuniu alebo nadmernému zníženiu háčika.

Spínač limitu Trolley: Zastaví vozík na konce nosníkov.

Cestovný limitný spínač žeriavov: Zastaví Crane Cestovanie na koncoch dráhy alebo bezpečných zón.

3) Tlačidlo núdzového zastavenia
Umiestnené na ovládacích paneloch a ovládacích prvkoch príveskov.

Po stlačení okamžite zníži energiu na všetky pohyby žeriavov.

Poskytuje rýchle vypnutie v mimoriadnych udalostiach.

4) Anti-Collision Devices
Používa sa v prostrediach s viacerými žeriavami alebo prekážkami.

Senzory detegujú blízkosť iných žeriavov alebo štruktúr.

Automaticky spomaľujte alebo zastavte pohyb žeriavu, aby ste predišli zrážkam.

5) brzdové systémy
Elektromagnetické alebo mechanické brzdy na cestovných motoroch zdvíhania, vozíka a žeriavov.

Uistite sa, že žeriav zastáva pozíciu, keď je stacionárny.

Zapojte sa automaticky počas zlyhania energie alebo núdzovej zastávky.

11. Režim

1) Ovládanie príveskov
Káblové ručné ovládacie zariadenie pripojené k žeriavu pomocou kábla.

Umožňuje operátorovi ovládať všetky pohyby žeriavu: zdvíhanie, cestovanie za vozík a cestovanie žeriavu.

Funkcie tlačidiel alebo joystickov pre presnú kontrolu.

Bežné v menších alebo stredných portálových žeriavoch.

2) Bezdrôtové diaľkové ovládanie
Poskytuje slobodu operátorovi pohybovať sa po pracovnej oblasti.

Ovláda všetky funkcie žeriavu prostredníctvom rádiových signálov.

Vybavené bezpečnostnými prvkami, ako sú tlačidlá núdzového zastavenia.

Ideálne pre väčšie pracovné priestory alebo keď je viditeľnosť lepšia z rôznych pozícií.

3) Ovládanie kabíny
Prevádzkovateľ sedí vo vnútri kabíny namontovanej na žeriave.

Ovládacie prvky prostredníctvom joystickov, pedálov a tlačidiel.

Ponúka vynikajúcu viditeľnosť a pohodlie pre dlhé operácie.

Menej bežné pre mobilných žeriavov s jedným nosníkom v dôsledku ich veľkosti, ale používajú sa v ťažkých alebo špecializovaných žeriavoch.

4) poloautomatické \/ automatické ovládanie
Zahŕňa programovateľné logické radiče (PLCS) pre automatizované sekvencie.

Používa sa v špecializovaných aplikáciách vyžadujúcich opakujúce sa alebo presné pohyby.

Môže sa integrovať so senzormi pre spätnú väzbu polohy a bezpečnostné blokovanie.

5) Funkcie riadiacich systémov
Viacstupňová kontrola pre plynulú prevádzku.

Núdzové zastávky a bezpečnostné blokovanie.

Integrácia preťaženia a obmedzenia prepínača.

Užívateľsky prívetivé rozhrania pre ľahkú prevádzku.

Náčrt

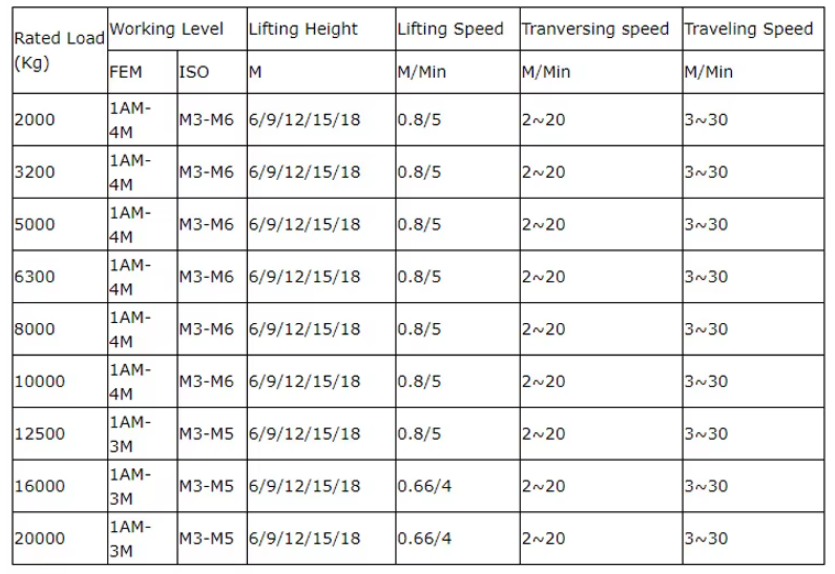

Hlavný technický





1. Flexibilita a mobilita
Ľahko pohyblivé na kolieskach, čo umožňuje prevádzku na rôznych miestach bez pevných koľajníc.

Vhodné na vonkajšie a vnútorné použitie na plochých povrchoch.

2. Nákladovo efektívne
Vo všeobecnosti nižšie náklady v porovnaní s dvojitým nosníkom alebo pevným portálom.

Zjednodušený dizajn znamená menej materiálu a nižšie výrobné náklady.

3. Šetrenie priestoru
Dizajn jedného nosníka je kompaktnejší a ľahší a vyžaduje menej výhľady.

Ideálne pre zariadenia s obmedzeným vertikálnym priestorom.

4. Ľahká inštalácia a údržba
Rýchlo nastavenie a demontáž v dôsledku ľahšej štruktúry.

Ľahší prístup k rutinnej údržbe a inšpekciám.

5. Všestranné aplikácie
Vhodný pre širokú škálu priemyselných odvetví vrátane skladov, workshopov, výstavby a malých výrobných závodov.

Dokáže efektívne manipulovať so stredne až svetlými zdvíhacími úlohami.

6. Dobrá kapacita zaťaženia
Schopný zdvíhať mierne zaťaženie (zvyčajne až 20 ton) so spoľahlivým výkonom.

7. Zlepšená bezpečnosť
Vybavené modernými bezpečnostnými zariadeniami, ako je ochrana preťaženia, limitné prepínače a alarmy.

Znižuje riziká v operáciách manipulácie s materiálom.



1. Stavebné miesta
Zdvíhacie a pohybujúce sa stavebné materiály, ako sú oceľové nosníky, betónové bloky a vybavenie.

Ideálne na dočasné použitie kvôli ľahkej mobilite.

2. Sklady a skladovacie dvory
Manipulácia s palletmi, kontajnermi a ťažkým tovarom.

Efektívne pohybuje materiály cez otvorené oblasti.

3. Výrobné zariadenia
Pomáha pri montážnych linkách prepravou dielov a hotových výrobkov.

Nakladanie a vykladanie ťažkých komponentov.

4. Lodenice a prístavy
Nakladanie\/vykladanie nákladu v menších dokoch alebo kontajnerových dvoroch.

Manipulačné materiály, kde sú pevné žeriavy nepraktické.

5. Workshopy o údržbe a opravách
Zdvíhacie motory, časti strojov alebo náradie na opravu.

Poskytuje flexibilné riešenia zdvíhania v rámci workshopov.

6. Vonkajšie skladovacie priestory
Riadenie hromadných materiálov, potrubí a stavebných zariadení.

Vhodný pre nerovnomerný terén, keď je vybavený príslušnými kolesami.





1. Dizajn a inžinierstvo
Stanovte špecifikácie na základe požiadaviek zákazníka (kapacita zaťaženia, rozpätie, výška atď.).

Vytvorte podrobné inžinierske výkresy a konštrukčné výpočty.

Vyberte vhodné materiály a komponenty.

2. Materiálne obstarávanie
Zdroj vysoko kvalitná oceľ, motory, elektrické komponenty, kolesá a ďalšie časti.

Overte dodržiavanie materiálových osvedčení a dodržiavania štandardov.

3. Výroba komponentov
Výroba hlavného lúča: Rezanie, zváranie a obrábanie oceľových dosiek a sekcií.

Koncové vozne a nohy: zváranie a zostavenie štrukturálnych rámov.

Kolesá a nápravy: Opakovanie a montáž podľa dizajnu.

4. Povrchové ošetrenie
Vyčistite a pripravte všetky oceľové komponenty.

Podľa špecifikácií naneste nátery odolné voči hrdzi, priméry a farby.

5. Zhromaždenie
Zostavte hlavný lúč, koncové vozíky, nohy a kolesá.

Nainštalujte motory, prevodovky, brzdy a riadiace systémy.

Namontujte systém zdvíhania a vozíka na hlavného nosníka.

6. Elektrické zapojenie
Nainštalujte zapojenie pre motory, ovládacie panely, alarmy a limitné spínače.

Pripojte zariadenia na prívesok alebo bezdrôtové riadenie.

7. Kontrola kvality a kontrola
Vykonajte rozmerové kontroly a testy štrukturálnej integrity.

Vykonajte elektrické testy a funkčné pokusy s motormi a kontrolami.

Testovacie bezpečnostné zariadenia, brzdy, alarmy a limitné prepínače.

8. Testovanie záťaže
Vykonajte testy bez zaťaženia a úplného zaťaženia.

Overte kapacitu zdvíhania, cestovanie a prevádzku vozíka.

Výsledky dokumentu a vykonajte potrebné úpravy.

9. Záverečná inšpekcia a balenie
Konečné kontroly kvality a certifikácia.

Vyčistite a zabaľte komponenty žeriavu na prepravu.

Pripravte príručky, výkresy a príručky údržby.

10. Podpora dodávok a inštalácie
Pošlite žeriav na miesto zákazníka.

Poskytnite inštalačnú pomoc alebo dohľad.

Ponúknite školenie pre prevádzkovateľov a pracovníkov údržby.

Zobraziť workshop:

Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo uložených 32 zváračských vedení, plánuje sa nainštalovať 50 50 a miera automatizácie celej produktovej rady dosiahla 85%.
