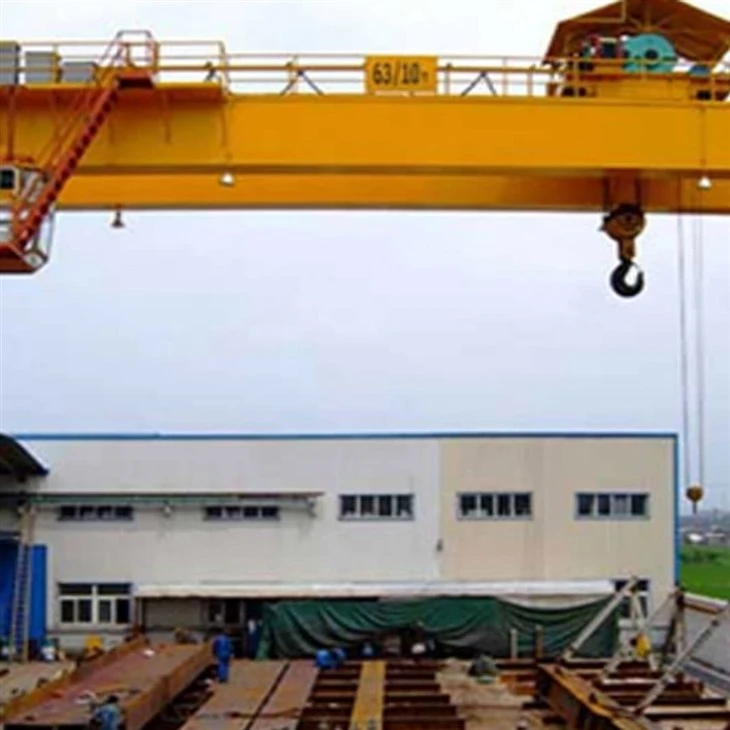

150 ton dvojitý lúčový hák portálu žeriav



A 150- ton dvojitý lúč Hook Gtry Craneje aSystém manipulácie s ťažkým náladomNavrhnuté na zdvíhanie a prepravu extrémne veľkého a vysokého zaťaženia vo vonkajšom alebo vnútornom priemyselnom prostredí. Na rozdiel od nadzemných žeriavov,portálové žeriavymať nohy, ktoré podporujú most a behajú na koľajniciach alebo kolesách na zemi, čo ich robí ideálnymi preOtvorené dvory, výstavby, lodenice a elektrárne.

---

⚙️ Kľúčové funkcie

Kapacita zaťaženia:150 ton (môže sa bezpečne a efektívne zdvihnúť až na 150, 000 kg).

Štruktúra dvojitého lúča:Dva hlavné nosníky poskytujú vynikajúcu pevnosť a stabilitu pre vysoké aplikácie.

Mechanizmus háčika:Robustný zdvíhací háčik (alebo dvojitý háčik) spracováva masívne komponenty, ktoré sú často podopreté zdvihákom drôtu.

Gantry Netgs:Pevné zvislé nohy spájajú nosníky s pozemnými mechanizmami (koľajnice alebo kolesá).

Cestovný mechanizmus:Pracuje na pozemných koľajách (koľajové pneumatiky) alebo gumové pneumatiky (mobil).

Trolley so zdvihnutím:Beží pozdĺž hornej časti dvojitých trámov, čo umožňuje presné umiestnenie záťaže.

---

🔍 Hlavné výhody

Rukoväteveľmi veľké a ťažké predmetyTieto nadzemné žeriavy sa nemôžu ubytovať.

Voľne stojaca štruktúra-Nie je potrebné podporu vzletovej dráhy alebo podpory stavby.

Ideálny prevonkajšie použitieako sú stavebníctvo, stavba lodí a rozsiahle výrobné dvory.

Poskytovaťvysoká výška zdvíhaniaaspôsobilosť.

---

🏭 Bežné aplikácie

Lodenice:Zdvíhacie lode bloky, motory a úseky trupu.

Oceľové rastliny:Pohyb veľkých dosiek, cievok alebo pecí.

Stavebné miesta:Manipulácia s prefabrikovaným betónom, oceľovými lúčmi alebo ťažkými zostavami.

Elektrárne:Inštalácia turbín, generátorov a iných ťažkých komponentov.

Rail yards a kontajnerové terminály:Na manipuláciu s kontajnermi, železničnými vozidlami alebo ťažkým nákladom.



Komponenty jadra: ložisko, prevodovka, prevodovka, motor

Miesto pôvodu: Henan, Čína

Záruka: 1 rok

Hmotnosť (kg): 2000 kg

Video odchádzajúce inšpekcie: poskytnuté

Správa o teste strojov: poskytnutá

Kľúčové slová: portálový žeriav

Farba: prispôsobená

Veľkosť: prispôsobená

Dizajn: Dizajn optimalizácie počítača

Bezpečnosť: Vysoko flexibilný plochý kábel

Aplikácia: Construction Industrial, Workshop, Warehouse

Pracovná trieda: a 3- a8

Certifikácia: ISO, CE, BV, S GS, TUV

Zdroj energie: 380 ~ 480V, prispôsobené





1. Typ

Zvyčajne azváraný nosník typu(uzavretá časť) alebo niekedyI-lúč s posilnením, v závislosti od zaťaženia a rozpätia.

Navrhnutýminimalizovať deformáciua poskytnúť vysokú torznú tuhosť.

Materiál

Zvyčajne vyrobené zQ345B, Q355B alebo Q460 oceľPre výkonnosť vysokej pevnosti a výkonu zaťaženia.

Zvára sa s vysokou presnosťou, aby sa zabezpečilo rovnomerné rozdelenie napätia.

Rozpätie (dĺžka)

Závisí od usporiadania stránok a prevádzkových potrieb.

Bežné rozpätia sa pohybujú od20 až 50 metrov, s dostupnými vlastnými návrhmi.

Podpora načítania

Každý hlavný lúč podporuje časť kapacity ton 150-, ktorá pracuje v tandeme s druhým lúčom.

Na vrchole týchto lúčov beží vozidlo a zdvíhací systém.

Koľajnice

Precíznyželezničné tratesú pripevnené k horným prírubom nosníkov pre pohyb krížového cestovania vozíka.

Dizajn

Hlavné lúče sú často navrhnuté s aMierne smerom nahor(pred deflexou) na kompenzáciu prirodzeného previjakovania pri zaťažení.

Spojenie s portálovými nohami

Hlavné lúče sú pevne priskrutkované alebo privarené k portálu.

Koncové rámce sú posilnené na prenos vertikálnych a vodorovných síl.

Údržbárske chodníky (voliteľné)

Módy alebo inšpekčné platformy môžu byť nainštalované pozdĺž lúčov, aby sa dosiahol prístup k údržbe k systémom vozíkov a zdvíhacích systémov.



Zdvíhací mechanizmus

Zvyčajneelektrický drôtalebo ana mieru zostavené zdvíhacie navijak.

Navrhnuté špeciálne prezdvíhaniesmomenta robustné prevodovky.

Často funkcieDuálne motory a bubnypre vyvážené a bezpečné zdvíhanie pri 150- kapacite ton.

🪝 Zdvíhací háčik (jeden alebo dvojitý háčik)

Kovaná oceľhák, zvyčajne advojakový systém(Jeden hlavný a jeden pomocný) pre lepšie rozdelenie zaťaženia.

Dizajn otočného pre vylepšené zarovnanie záťaže.

Môže zahŕňaťUkazovatele bezpečnosti a preťaženia.

🧵 vodiče laná

Oceľové laná s vysokým obsahom desiatku hodnotené pre 150- tona prelomenie pevnosti.

Viacnásobné lanové pády (systém Reeving) zabezpečuje rovnomerné zdvíhanie a vylepšenú stabilitu.

🚋 Systém vozíka

Vozík nesie zdvíhací mechanizmus a cestuje cez vrchol dvoch hlavných nosníkov.

Vysoká doska kolesá a vodiace valčeky zabezpečujú hladký pohyb pri plnom zaťažení.

VybavenýSpínače vyrovnávacieho a limitného spínačaPre bezpečnosť.

🛠 prevodovka a pohon motora

Planétové alebo špirálové prevodovky spárované sfrekvenčné motoryPre presné riadenie rýchlosti.

Variabilná frekvenčná jednotka (VFD) umožňujehladké zrýchlenie\/spomaleniea presné umiestnenie.

🔌 Elektrický a riadiaci systém

Ovládaný cezKabína, prívesok alebo bezdrôtové diaľkové ovládanie.

Zahŕňa monitorovanie záťaže, ochranu preťaženia a funkcie núdzového zastavenia.

Senzory spätnej väzby môžu poskytnúť údaje zaťaženia a umiestnenie v reálnom čase.

🛑 Bezpečnostné systémy

Obmedzovače preťaženiaAby sa zabránilo výťahom nadmernej kapacity.

Spínače hornej\/spodnej hraniceAby sa zabránilo preceňovaniu háčika.

Brzdenie(Elektromagnetické alebo hydraulické) pre bezpečné držanie zaťaženia aj počas straty energie.

Konštrukčný rámec

Vyrobené z vysokopevnostnej ocele, často konštrukcie typu krabice alebo zváranej I-lúča.

Dostatočne pevné, aby sa zabránilo deformácii pod 150- dynamické načítanie ton.

Skrutkované alebo zvárané spojenie s hlavnými lúčmi a portálovými nohami.

🚜 Cestovné kolesá

ŤažkýKované oceľové kolesá-Buď viazaná na koľaj (pre pevné koľaje) alebo gumové tyčinky (pre mobilné portálové žeriavy).

Môže zahŕňaťprírubové kolesána zabránenie vykoľajenia.

Zvyčajne sa namontuje v pároch so samostatnými ložiskami na hladký pohyb.

⚙ Systém pohonu

Používanie motorizovaných koncových vozňovAc motorysprevodovkaovládať pohyb.

Začleniťriadenie meniča\/VFDPre presnú rýchlosť a brzdenie.

VybavenýbrzdenieUdržiavanie polohy, keď nie je v pohybe.

🔩 Zostavy a nápravy kolies

Nápravy sú presné, aby zvládli vysoké radiálne a axiálne zaťaženie.

Ložiská sú vybrané na základe cyklov zaťaženia a podmienok prostredia.

🛑 Bezpečnosť a vedenie

Nárazník(guma alebo hydraulická) na koncoch na ochranu kolízie.

Limitné prepínačeAby sa zabránilo nadmernému cestovaniu.

Železničné svorky alebo zámky koliesPre pridanú bezpečnosť vo veterných vonkajších podmienkach.

🔌 Systém napájania

Napájanie motorov cezkáblové kotúče, reťazcealebokoľajové kolesá\/vodičské železničné systémy.

Navrhnuté tak, aby sa pohybovali s žeriavom bezpečne a spoľahlivo.





Cestovné kolesá

Kované oceľové kolesá, často prírub, behajte ďalejpozemné koľajnice(zvyčajne štvorcový alebo plochý bar).

Materiál kolies a tvrdosť sa vyberú na zvládnutie vysokého tlaku a zníženie opotrebenia.

Nainštalované v pároch alebo súprave na obidvoch koncových vozíkoch.

🔩 Systém nápravy a ložiska

Nápravy spájajú kolesá a podporujú radiálne zaťaženie z hmotnosti žeriavu a zdvihnuté zaťaženie.

Vybavenýsamonosné valcové ložiskápre hladkú prevádzku a rozšírenú životnosť.

⚙ Hnacie jednotky (motor + prevodovka)

Každý koncový vozík je zvyčajne vybavenýhnacie motory(1 alebo 2 na stranu) na napájanie kolies.

Prevodovky(špirálovitý alebo planétový typ) Znižujte rýchlosť motora a zvýšte krútiaci moment.

Ovládanie meniča (VFD)Umožňuje variabilné rýchlosti, mäkký štart\/zastavenie a synchronizovaný pohyb.

🧠 Riadiaci systém

Prevádzkovaný Viakontrola kabíny, bezdrôtový diaľkový ovládačaleboprívesok.

Systémy založené na PLC často spravujú synchronizáciu medzi ľavými a pravými jednotkami.

Kontrola anti-skewingu je rozhodujúca pre veľké portálové žeriavy, aby sa zabránilo väzbe koľajnice alebo štrukturálnemu stresu.

🧱 Železničný a dráhový systém

Raily namontované na pozemku súukotvené na betónových základoch.

Musí byť dokonale zarovnaný, aby sa zabránilo mechanickému opotrebeniu a skresleniu.

Žeriavové svorkyaČistiace zariadenia na tratiMôže sa pridať z dôvodu bezpečnosti.

🛑 Bezpečnostné a poradenské zariadenia

Koncové zastávky\/vyrovnávacie pamätena oboch koncoch dráhy (gumový alebo hydraulický typ).

Limitné prepínačeAby sa zabránilo nadmernému cestovaniu a potenciálnym zrážkam.

Protichodné systémyPre inštalácie s viacerými škriatkami.

Zariadenia(Rovnako ako železničné svorky alebo kotvové topánky) pre vonkajšie žeriavy.



5. Mechanizmus cestovania

1) Štrukturálne zloženie

Trolley rám: Rám je hlavnou štrukturálnou podporou vozíka, ktorá poskytuje potrebnú tuhosť a pevnosť na znášanie zaťaženia. Zvyčajne sa vyrába z ocele s vysokou pevnosťou, aby sa zabezpečila trvanlivosť a odolnosť proti deformácii pri ťažkých zaťaženiach.

Sada kolies: Kolesá sú často namontované na nápravy a ložiská vo vnútri týchto kolies sú navrhnuté pre kapacitu s vysokým obsahom zaťaženia a hladkej prevádzke.

Elektrický hnací motor: Pohyb vozidla je poháňaný elektrickým motorom, ktorý poháňa systém kolesa cez prevodovku a systém kladiek alebo reťazcov.

2) Funkcia prevádzkového mechanizmu vozíka

1. Horizontálny pohyb zdvihu

Trolley, ktorý nesie zdvíhací mechanizmus, sa pohybuje vodorovne pozdĺž portálovej koľajnice. Tento horizontálny pohyb umožňuje žeriavu zdvíhať a spúšťať materiály na veľkú plochu, ako je dvor, prístavisko alebo sklad.

2. Hladké a presné umiestnenie

Mechanizmus cestovania vozíka je určený na presnú kontrolu po pozícii Trolley. Je to rozhodujúce pre zabezpečenie toho, aby sa náklady vyzdvihli a presné umiestnili na požadovaných miestach.

3. Podpora mechanizmu zdvíhania

Zdvíhací systém je zvyčajne namontovaný na vozíku. Mechanizmus cestovania v vozíku umožňuje zdvíhaniu prechádzať dĺžkou portálu a zabezpečiť, aby zdvíhacie zariadenie mohlo pokryť celú plochu potrebnú pre operácie.

4. Distribúcia a stabilita záťaže

Vozík pomáha rovnomerne distribuovať zaťaženie cez štruktúru žeriavu. Keď sa vozík pohybuje, zaťaženie je udržiavané stabilné, čím sa znižuje riziko nerovnováhy, ktoré by mohlo viesť k nehodám.

5. Ovládanie rýchlosti

Mechanizmus cestovania v vozíku zahŕňa motory, prevody a niekedy variabilné frekvenčné jednotky (VFD), ktoré poskytujú potrebné riadenie rýchlosti pre pohyb vozíka. Pomáha to pri prispôsobovaní sa rôznym prevádzkovým potrebám, či už sa pomaly pohybuje pre presnosť alebo rýchlo pre efektívnosť.

6. Integrácia s inými pohybmi žeriavu

Mechanizmus cestovania vozíka je integrovaný s vertikálnymi (zdvíhacími) a pozdĺžnymi (gantrskými cestovnými). Pracuje v koordinácii s týmito funkciami, aby sa zabezpečila hladká a synchronizovaná prevádzka, čo uľahčuje vykonávanie zložitých výťahov a prevodov materiálov.

7. Bezpečnosť a manipulácia s nákladom

Mechanizmus často zahŕňa bezpečnostné prvky, ako sú limitné spínače alebo senzory, aby sa zabránilo tomu, aby vozík prekročil jeho prevádzkové hranice alebo zrážal sa s prekážkami, čím sa zvýšila bezpečnosť celej prevádzky žeriavu.

6.

1) Funkcia kolies

Kolesá poskytujú podporu pre štruktúru žeriavu a sú nevyhnutné na to, aby umožnili portálu žeriavu cestovať pozdĺž svojej dráhy. Tiež absorbujú sily generované hmotnosťou a prevádzkovými pohybmi žeriavu, čím sa tieto sily rozdeľujú, aby sa zabránilo poškodeniu trate a iných zložiek žeriavov.

V závislosti od účelu žeriavu a zaťaženia, ktoré spracováva, sú kolesá skonštruované tak, aby zvládli rôzne hmotnostné kapacity. Väčšie žeriavy alebo tie, ktoré sa používajú na ťažšie zdvíhanie, budú mať väčšie a robustnejšie kolesá.

2) Požiadavky na návrh

Žeriavové kolesá sa zvyčajne vyrábajú z vysokopevnostných oceľových alebo zliatinových materiálov, aby odolali hmotnosti žeriavu a jeho zaťaženia, zatiaľ čo trvalo konštantný pohyb a ťažké zaťaženie. Kolesá sú často navrhnuté s prírubou, aby sa zaistil hladký a stabilný pohyb pozdĺž koľajníc a zabránil im vykoľajeniu.

7.

Háčku žeriavu konzolového portálového žeriavu je nevyhnutnou súčasťou procesu zdvíhania a manipulácie. Tento háčik sa používa na pripevnenie a podporu zaťaženia počas zdvíhacích operácií.

Hák je zvyčajne vyrobený z vysoko pevnej ocele na manipuláciu s ťažkými záťažami. Má zakrivený tvar, s hlbokým hrdlom na bezpečné pripojenie k slučkám, reťazcom alebo iným zdvíhacím zariadeniam. Hák má zvyčajne bezpečnostnú západku, ktorá zabráni tomu, aby sa zaťaženie náhodou uvoľnil počas prevádzky.

Primárnou funkciou žeriavového háčika je spojenie zdvíhacieho mechanizmu žeriavu (ako je zdvíhací) s zaťažením. Pohybuje sa pozdĺž lúča portálového žeriavu (ktorý je podopretý nohami konštrukcie portálu) a môže byť zdvihnutý alebo spustený v závislosti od požiadaviek na zdvíhanie.

Motor

Motor konzolového portálového žeriavu je rozhodujúcou súčasťou zodpovedným za riadenie rôznych pohybov žeriavu, ako je zdvíhanie, vozík a pohyb portálov. V závislosti od návrhu a veľkosti žeriavu sa motor môže líšiť v type a špecifikáciách. Motory sú typicky riadené PLC (programovateľný logický regulátor) alebo VFD (variabilné frekvenčné jednotky) na upravenie rýchlosti a krútiaceho momentu pre efektívnu prevádzku.

Zdvíhací motor: Účel: Poháňa zdvíhací zdvih na zdvíhanie a zníženie záťaže.

Cestovný motor (Trolley Movement): Účel: Pohybuje vozík pozdĺž portálovej koľajnice.

Cestovný motor portálu (pohyb mostu): Účel: Pohybuje celú konštrukciu portálov pozdĺž pozemnej koľajnice, čo jej umožňuje preklenúť sa cez oblasť zaťaženia.

.

Spínač zvuku a svetla a limitný prepínač

1) Zvukový a ľahký alarmový systém

Zvukový a ľahký alarmový systém pre konzolový portálový žeriav je navrhnutý tak, aby zlepšil bezpečnosť poskytovaním vizuálnych a zvukových signálov v prípade neobvyklých podmienok alebo nebezpečenstiev. Tieto alarmy pomáhajú varovať operátorov, pracovníkov a personálu v blízkosti potenciálnych rizík.

Zvukový alarm (roh alebo siréna): Účel: upozorňuje personál na núdzovú alebo neobvyklú situáciu. Zvonky: zvyčajne hlasné a upútané pozornosť, ako napríklad siréna alebo roh s rôznymi vzormi (nepretržitý, prerušovaný alebo pulzovaný), aby signalizoval rôzne typy výstrah: zvyčajne nainštalovaný v kontrolnej kabíne žerane, v blízkosti gantry alebo v strategických lokalitách, kde sú pracovné miesta najväčšie.

Svetlý alarm (bleskové svetlo alebo blikajúci maják): Účel: Poskytuje vizuálne upozornenie, ktoré je možné vidieť v oblastiach, kde samotný zvuk nemusí byť efektívny (napr. V hlučných prostrediach alebo vo vzdialenosti). Typ osvetlenia: bežne sa používa svetlá alebo rotujúce bleskové svetlá alebo majáky, často s rôznymi farbami, ktoré naznačujú rôzne úrovne varovania.

Červená: Kritický alarm (nebezpečná situácia).

Žltá\/jantárová: Upozornenie (varovanie alebo netradičný problém).

Modrá: Môže označiť prevádzkový stav alebo inú špecifickú podmienku.

2) Limitský spínač

Limitský prepínač konzolového portálového žeriavu je bezpečnostné zariadenie, ktoré sa používa na zabránenie preceňovania žeriavu alebo presunutí za jeho preddefinované limity. Je to nevyhnutná súčasť na zabezpečenie správnej a bezpečnej prevádzky žeriavu. Conlyver Gantry Crane sa zvyčajne skladá z veľkej štruktúry s mostom a zdvihnutím, ktorý sa často používa v priemyselnom prostredí, ako sú prístavy alebo sklady na zdvíhanie a pohyb vysokých zaťažení.

Funkcia limitného prepínača:

Detekcia polohy: Limitský spínač zistí, keď zdvihák alebo vozík žeriavu dosiahne svoju určenú koncovú polohu (buď úplne zdvihnutá, spustená alebo posunutá pozdĺž trate). To pomáha predchádzať mechanickému poškodeniu spôsobeným nadmerným cestovaním.

Bezpečnosť: Pôsobí ako bezpečná zlyhanie, aby zabránila pohybu žeriavu, ak dosiahne svoju hranicu. To znižuje riziko nehôd a chráni žeriav aj okolité zariadenie.

Automatizácia: Limitné prepínače môžu byť pripojené k riadiacemu systému žeriavu. Keď sa spustí limitný spínač, pošle signál do riadiaceho systému, aby zastavil žeriav alebo zvrátil jeho smer.

Typy limitných spínačov pre portálové žeriavy:

Spínač mechanického limitu: Tento typ používa fyzický ovládač na otvorenie alebo zatvorenie kontaktov, keď žeriav dosiahne limit. Je to bežne používané, jednoduché a nákladovo efektívne riešenie.

Spínač magnetického limitu: Tieto používajú magnetické polia na detekciu polohy cieľa bez priameho kontaktu, čím poskytujú odolnejšie a dlhšie trvajúce riešenie.

Spínač limitu priblíženia: Detekuje prítomnosť cieľa bez kontaktu s použitím senzora a často sa používa v pokročilejších alebo vyšších rýchlostných aplikáciách.

10. SAFETY ZARIADENIA

1) 1.

Bráni žeriavu zdvíhať zaťaženie presahujúce jeho menovitú kapacitu.

Aktivuje alarm alebo odreže energiu do zdvíhacieho mechanizmu, keď zaťaženie presahuje bezpečné limity.

2. Limitné spínače

Zdvíhací limitný spínač: Zastavuje mechanizmus zdvíhania, keď háčik dosiahne hornú alebo dolnú hranicu, aby sa zabránilo nadmernému kopuniu alebo nadmernému zníženiu.

Spínač cestovného limitu: Obmedzuje horizontálny pohyb žeriavu alebo vozíka, aby sa predišlo zrážkam alebo vykoľajeniam.

Limitný spínač uhlov ramena (ak je to použiteľné): Zaisťuje, že výložník nepresahuje bezpečné uhlové limity.

3. Tlačidlo núdzového zastavenia

Umožňuje operátorom okamžite zastaviť operácie žeriavu v prípade núdze.

Zvyčajne sa nainštaluje na viacerých prístupných miestach na žeriave a diaľkových ovládačoch.

4. Antikolízne zariadenia

Používa senzory (senzory blízkosti alebo lasery) na detekciu prekážok alebo iných zariadení v ceste žeriavu, čím sa zabráni zrážkam.

Môže obsahovať zvukové alarmy alebo automatické brzdové systémy.

5. Systém monitorovania rýchlosti vetra

Monitoruje rýchlosť vetra a výstrahy, keď presahuje bezpečné úrovne pre prevádzku.

Niektoré systémy automaticky zamknú žeriav alebo ho ukotvujú počas vysokého vetra.

6. Brzdný systém

Mechanické brzdy: Zaisťuje, že zaťaženie zostáva stacionárne, keď nie je v pohybe.

Systém núdzového brzdenia: aktivuje sa počas zlyhania energie alebo poruchy systému.

7. Železničná svorka alebo zámok búrky

Zamkne žeriav v polohe počas búrok alebo vysokého vetra, aby sa zabránilo pohybu.

8. Bufferový systém

Nainštalované na konci cestovnej cesty žeriavu, aby sa absorboval náraz a znížil poškodenie počas náhodného cestovania.

9. Indikátor momentu zaťaženia (LMI)

Monitoruje okamih zaťaženia a upozorňuje operátora, ak sa žeriav priblíži k jeho bodu zvratu.

10. Bezpečnostné blokovanie

Zaisťuje konkrétne operácie, ako napríklad zdvíhanie, pohyb vozíka alebo úpravy výložníka, sa nedajú vykonávať súčasne nebezpečným spôsobom.

11. Zvukové a vizuálne výstražné systémy

Alarmy: Varovanie v okolí personálu počas prevádzky žeriavu alebo v prípade poruchy.

Signálne svetlá: Uveďte prevádzkový stav žeriavu.

12. Kontrola a bezpečnostné prvky drôtového lana a bezpečnostné prvky

Ochrana prevodnenia lana: Zabráti sa, aby sa drôtené lano neopatrne zranilo, čo by mohlo viesť k nehodám.

Detekcia prerušenia lana: Zisťuje rozbitie alebo uvoľnenie v drôtenom lane a zastavuje operáciu.

13. Bezpečnostné prvky kabíny operátora

Ergonomicky navrhnuté ovládacie prvky na minimalizáciu únavy operátora.

Hasiace prístroje a iné núdzové vybavenie sú zvyčajne k dispozícii v kabíne.

14. Automatický monitorovací systém žeriavov (voliteľný)

Monitoruje kritické parametre, ako je zaťaženie, rýchlosť a teplota.

Zaznamenáva prevádzkové údaje a poruchy pre údržbu a riešenie problémov.

11. Režim

1) 1. Manuálne ovládanie

Popis: Operátori manuálne ovládajú žeriav pomocou príveskov, pák alebo ovládacích panelov priamo na mieste.

Vlastnosti:

Jednoduché použitie a údržba.

Vhodný pre menej zložité zdvíhacie úlohy.

Aplikácie: Používa sa v menších prevádzkach alebo v miestach s nízkymi požiadavkami na automatizáciu.

2. Diaľkové ovládanie

Popis: Prevádzkovatelia používajú bezdrôtové zariadenie na diaľkové ovládanie na prevádzku žeriavu z bezpečnej vzdialenosti.

Vlastnosti:

Zlepšená bezpečnosť tým, že operátorovi umožňuje zostať v záťaži.

Väčšia prevádzková flexibilita.

Zvládne zložitejšie pohyby.

Aplikácie: skladovanie, logistické dvory a ďalšie prostredia, ktoré si vyžadujú vyššiu presnosť.

3. Ovládanie kabíny

Popis: Prevádzkovateľ sedí v kabíne pripojenej k žeriavu a ovláda operácie pomocou joystickov alebo ovládacích panelov.

Vlastnosti:

Poskytuje operátorovi jasný pohľad na záťaž a pracovnú oblasť.

Vhodné pre vysoké a dlhodobé operácie.

Aplikácie: rozsiahle priemyselné miesta, ako sú lodenice, oceľové mlyny alebo výstavba.

4. Poloautomatická kontrola

Popis: Niektoré operácie (napríklad opakované pohyby) sú automatizované, zatiaľ čo iné vyžadujú manuálny vstup.

Vlastnosti:

Znižuje pracovné zaťaženie operátorom.

Zvyšuje účinnosť opakujúcich sa úloh.

Aplikácie: Montážne vedenia, logistické náboje a úlohy zahŕňajúce opakované zdvíhanie a polohovanie.

5. Plne automatické ovládanie

Popis: Žeriav pracuje autonómne na základe vopred naprogramovaných pokynov alebo vstupov senzora.

Vlastnosti:

Vysoká presnosť a účinnosť.

Eliminuje ľudskú chybu a znižuje náklady na pracovnú silu.

Často integrované s inteligentnými systémami alebo internetu vecí na monitorovanie a analýzu údajov.

Aplikácie: porty, automatizované sklady a prostredia vyžadujúce vysokorýchlostné a presné operácie.

6. Hybridné ovládanie (príručka + automatické)

Popis: Kombinuje manuálne a automatické možnosti riadenia, čo umožňuje flexibilitu na základe požiadaviek na úlohy.

Vlastnosti:

Prispôsobiteľné rôznym prevádzkovým potrebám.

Zvyšuje účinnosť bez kontroly obetovania.

Aplikácie: Stránky, ktoré vyžadujú ľudský dohľad aj automatizáciu.

12.oketch



Hlavný technický





1. Vysoká zaťaženie

150 ton zdvíhacia kapacitaUmožňuje žeriavu zvládnuť masívne zaťaženie vrátane ťažkých strojov, veľkých štrukturálnych komponentov a ďalších nadrozmerných predmetov.

Ideálne pre priemyselné odvetvia, ako napríkladstavba lodí, výroba ocele, elektrárneavýstavba.

2. Vynikajúca stabilita a sila

Tendizajn s dvojitým lúčomdistribuuje zaťaženie rovnomernejšie a poskytuje väčšieštrukturálna integrita.

Navrhnutý tak, aby vydržalvysoké dynamické zaťaženiaa tvrdé prostredie, ktoré znižuje riziko zlyhania žeriavu.

3. Veľké rozpätie a pokrytie

Dizajn portálov umožňuje aširoké pracovné rozpätie(zvyčajne medzi20 až 50 metrov), pokrývajúce veľké oblasti bez potreby existujúcej budovy alebo režijnej infraštruktúry.

Vďaka tomu je žeriav ideálny prevonkajšie operácie, otvorené úložné dvory,lodenicea veľké výrobné závody.

4. Vylepšené bezpečnostné prvky

Vybavenýochrana proti preťaženiu, limitné prepínačeabrzdeniepredchádzať nehodám a zabezpečiť bezpečnú prevádzku.

Protichodné systémyaFunkcie odolné voči vetruPre vonkajšie operácie znižujú prevádzkové riziko.

Automatické vypnutiefunkcie na ochranu žeriavu a zaťaženia pred preťažením.

5. Všestranné a flexibilné operácie

Tenpresná kontrolaZdvíhacích a cestovných mechanizmov umožňuje starostlivú manipuláciu a umiestnenie záťaže.

Viac konfigurácií háčika(jednotlivé alebo dvojité háčiky) Poskytnite flexibilitu pre rôzne typy zaťaženia.

Dá sa prispôsobiť pomocoupomocné zdvíhacie vybavenieRovnako ako magnety, svorky alebo rozmerové lúče pre špecializované zdvíhacie úlohy.

6. Vonkajšie a vnútorné použitie

Vhodný pre obojekryté aplikácie(napr. Workshopy, sklady) avonkajšie prostredie(napr. Lodenice, stavebné miesta).

Komponenty odolné voči počasiuUrobte ho prispôsobiteľnou na rôzne environmentálne podmienky vrátane extrémnych teplôt a vlhkosti.

7. Zlepšená produktivita

Zvýšená rýchlosť zdvíhaniaacestovná účinnosťZnížte prestoje a zvýšte produktivitu pracovného toku, najmä v priemyselných a stavebných prostrediach.

Spoľahlivý výkon pri cykloch vysokých funkcií, vďaka čomu je ideálny prekontinuálna prevádzkav náročných prostrediach.

8. Nákladovo efektívne pre rozsiahle operácie

Eliminuje potrebu stavebných štruktúr alebo ďalších podporných rámcov, ako je portálový žeriavsamostatný.

Odolný anízka údržbavedú k zníženiu prevádzkových nákladov v priebehu času.

Energeticky efektívne motory a riadiace systémyZaistite optimalizovanú spotrebu energie.

9. Presná manipulácia

Schopnýsynchronizovaný pohybs konfiguráciou s dvoma háčikmi, čo uľahčuje manipuláciuasymetrické alebo nepravidelné zaťaženie.

Poskytovaťpresnosť polohy, nevyhnutné pre citlivé alebo jemné zdvíhanie ťažkých zaťažení.





1. Stavebný priemysel

Zdvíhanie ťažkých stavebných materiálov, ako sú oceľové lúče, betónové bloky a ďalšie stavebné komponenty.

Prepravné a polohovacie materiály na staveniskách.

2. Výrobné zariadenia

Zaobchádzanie s veľkými komponentmi alebo strojmi vo výrobných linkách.

Pohyb surovín alebo hotového tovaru v závode.

3. Lodenice a prístavy

Nakladacie a vykladacie nádoby alebo náklad z lodí.

Preprava komponentov ťažkých lodí alebo údržbárskeho zariadenia.

4. Skladovanie a logistika

Stohovanie a organizovanie tovaru vo vonkajších alebo vnútorných skladovacích priestoroch.

Nakladanie a vykladanie nákladných vozidiel alebo železničných vozidiel.

5. Letectvo a letectvo

Manipulácia s veľkými komponentmi lietadiel, ako sú trupy, krídla alebo motory.

Podporné operácie údržby a montáže.

6. Železničné dvory

Zdvíhanie a polohovanie železničných komponentov, ako sú trate alebo podvozky.

Nakladanie a vykladanie železničného nákladu.

7. Oceľové mlyny a zlievárne

Pohybovanie ťažkých oceľových dosiek, cievok alebo odliatkov.

Manipulácia s roztavenými kovovými kontajnermi.

8. Baníctvo a ťažké priemyselné odvetvia

Preprava ťažkých zariadení a materiálov v banských operáciách.

Manipulácia s veľkými strojmi na montáž alebo opravu.

9

Inštalácia alebo údržba turbín, generátorov a ďalšie zariadenia na ťažkú ​​energiu.

Preprava nádob na palivo alebo odpadu v jadrových alebo tepelných rastlinách.

Žeriavvýroba postup

1. Dizajn a inžinierstvo

Analýza požiadaviek

Pochopte špecifikácie klienta (kapacita zaťaženia, rozpätie, výška, pracovné prostredie atď.).

Stanovte prevádzkové parametre: Zdvíhanie výšky, rýchlosť cestovania, pracovná frekvencia atď.

Predbežný dizajn

Vytvorte koncepčné vzory a 3D modely.

Vyberte materiály založené na podmienkach pevnosti a prostredia.

Podrobné inžinierstvo

Vyvíjajte podrobné inžinierske výkresy (konštrukčné komponenty, mechanizmy, elektrické systémy).

Vykonajte stres a analýzu únavy, aby ste zaistili bezpečnosť.

2. Materiálne obstarávanie

Zdroj vysokokvalitné materiály vrátane:

Oceľové platne a profily pre konštrukčné komponenty.

Motory, prevodovky a ďalšie mechanické časti.

Elektrické systémy a riadiace komponenty.

Skontrolujte materiály, aby ste zabezpečili dodržiavanie štandardov kvality.

3. Výroba

Výroba konštrukčných komponentov

Vystrihnite, zvar a zostavte oceľové konštrukcie (hlavný nosník, konzolové ramená, nohy atď.).

Zaistite presné zarovnanie a rozmery.

Vykonajte povrchové ošetrenie (napr. Výbuch, maľba) na ochranu korózie.

Mechanická zostava

Zostavte mechanické časti (vozík, zdvíhanie, kolesá atď.).

Nainštalujte motory, prevodovky a pohonné systémy.

Elektrická zostava

Nainštalujte elektrické komponenty (ovládacie panely, káble, senzory).

Drôt a pripojte systém, aby ste zaistili funkčnosť.

4. Kontrola kvality

Kontrola materiálu

Overte testy na certifikáciu a vykonanie materiálu (napr. Testy ťahu).

Štrukturálna kontrola

Skontrolujte kvalitu zvaru (napr. Ultrazvukové testovanie).

Zabezpečte rozmerovú presnosť a povrchovú úpravu.

Montážna kontrola

Skontrolujte zarovnanie a funkčnosť všetkých častí (mechanické a elektrické).

Zaťaženie

Vykonajte statické a dynamické testy zaťaženia, aby ste zaistili bezpečnú prevádzku.

5. Testovanie akceptácie v továrni (tuk)

Vykonajte komplexný skúšobný beh vrátane:

Testy s plným zaťažením a preťažením.

Funkčnosť všetkých bezpečnostných zariadení (napr. Limitné spínače, núdzové brzdy).

Hladká prevádzka cestovania vozíka, zdvíhania a žeriavu.

Výsledky dokumentu a získajte schválenie klienta.

6. Demontáž a balenie

Demontujte žeriav do prenosných sekcií.

Zložte komponenty bezpečne, aby sa zabránilo poškodeniu počas prepravy.

Označte a pripravte si zoznam obalov na efektívne opätovné zostavenie.

7. Preprava

Dodajte komponenty žeriavu na inštalačné miesto pomocou vhodných prepravných metód.

8. Inštalácia a uvedenie do prevádzky

Zostava na mieste

Zostavte štrukturálne komponenty a mechanické systémy.

Nainštalujte elektrické systémy a ovládacie panely.

Kalibrácia a testovanie

Prekalibrujte systém žeriavu pre podmienky špecifické pre dané miesto.

Vykonajte testovanie záťaže na mieste na overenie výkonu.

9. Odovzdanie

Poskytnite školenie zamestnancom klienta o bezpečnej prevádzke a údržbe.

Dodajte technickú dokumentáciu (používateľská príručka, príručka údržby, certifikáty).

Získajte konečné schválenie a prijatie od klienta.

10. Podpora popredajov

Ponúknite záručné služby a podporu údržby.

Poskytnite náhradné diely a technickú pomoc podľa potreby.

Zobraziť workshop:

Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo uložených 32 zváračských vedení, plánuje sa nainštalovať 50 50 a miera automatizácie celej produktovej rady dosiahla 85%.
