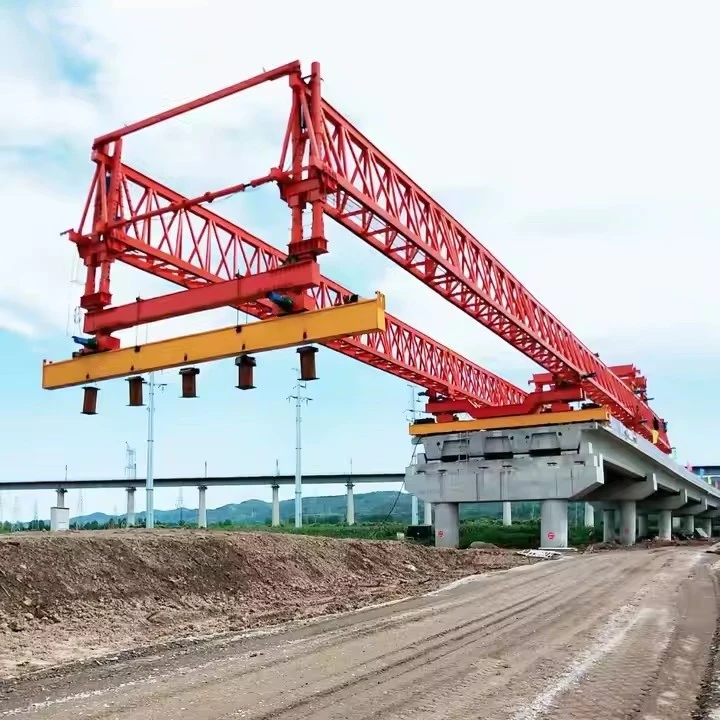

Stroj na stavanie mostov na stavbu

Toto{0}}najmodernejšie{1}}-zariadenie, navrhnuté tak, aby spôsobilo revolúciu v spôsobe výstavby mostov, spája pokročilú technológiu, efektivitu a bezpečnosť a prináša výnimočné výsledky pri projektoch výstavby mostov.





Stroj na stavanie mostov (BEM) je špecializované stavebné zariadenie používané na efektívnu a presnú inštaláciu mostných segmentov, nosníkov a paluby. Tieto stroje sú nevyhnutné pre veľké-projekty výstavby mostov, najmä pri stavbe segmentových mostov, montáži prefabrikovaných nosníkov a metódach vyvážených konzol.

Kľúčové vlastnosti stroja na montáž mostov (BEM):
1. Vysoká nosnosť
Navrhnuté na manipuláciu s ťažkými prefabrikovanými betónovými segmentmi, oceľovými nosníkmi alebo{0}}celými mostovými plošinami.

Schopný zdvíhať a polohovať bremená v rozsahu od 100 do viac ako 1 000 ton, v závislosti od modelu.

2. Nastaviteľné rozpätie a výška
Modulárny dizajn umožňuje nastaviteľné dĺžky rozpätia, aby vyhovovali rôznym šírkam mostov.

Hydraulické alebo mechanické systémy umožňujú nastavenie výšky pre rôzne výšky móla.

3. Vlastné-spustenie a{2}}vlastný pohon
Mnoho BEM sa spúšťa samo-, čo znamená, že sa môžu pohybovať vpred bez potreby ďalších žeriavov.

Vybavené pásovými podvozkami, koľajnicami alebo kolesami pre mobilitu pozdĺž trasy mosta.

4. Presný polohovací systém
Používa hydraulické zdviháky, navijaky a počítačové ovládacie prvky na dosiahnutie milimetrovej{0}}presnosti umiestnenia segmentov.

Niektoré modely sú vybavené laserom{0}}navádzaným alebo pomocou GPS{1}}nasmerovania na optimálne určovanie polohy.

5. Nosné systémy pre rôzne stavebné metódy
Vyvážená konzolová erekcia: Podporuje inštaláciu segmentov-po{1}}segmentoch z mól.

Postupné spúšťanie: Používa sa na zatlačenie pred{0}}zložených mostových dosiek na miesto.

Celá{0}}erekcia rozpätia: Zdvíha a umiestňuje celé rozpätia mostov v rámci jednej operácie.

6. Funkcie bezpečnosti a stability
Stabilitu pri zdvíhaní zaisťujú{0}}mechanizmy proti prevráteniu a protizávažia.

Brzdové systémy odolné proti zlyhaniu- a vetru{1}odolné konštrukcie pre mosty vo veľkých-nadmorských výškach alebo dlhých{3}}rozpätiach.

7. Diaľkové a automatické ovládanie
Pokročilé modely zahŕňajú diaľkovo{0}}riadené ovládanie pre bezpečnosť v nebezpečných zónach.

Automatizovaná manipulácia so segmentmi znižuje ručnú prácu a urýchľuje stavbu.

8. Adaptabilita na rôzne typy mostov
Vhodné pre diaľničné mosty, železničné mosty, viadukty a mestské nadjazdy.

Môže byť prispôsobený pre betónové, oceľové alebo kompozitné mostné konštrukcie.

9. Rýchla montáž a demontáž
Navrhnuté pre rýchle nasadenie, aby sa minimalizovali stavebné meškania.

Modulárne komponenty umožňujú jednoduchú prepravu medzi pracoviskami.

Aplikácie strojov na stavanie mostov:
Segmentová mostová konštrukcia (prefabrikovaná alebo odliata-na-mieste)

Spúšťacie nosníky pre prefabrikované nosníky

Montáž lanovky-a visutého mostíka

Výstavba železničných a metro viaduktov





Stroj na montáž mostov (BEM) je špecializované stavebné zariadenie používané na montáž a inštaláciu mostných segmentov, nosníkov alebo prefabrikovaných komponentov. Nižšie je uvedená podrobná konštrukčná špecifikácia pre typický stroj na stavbu mostov:

1. Všeobecné špecifikácie
Typ stroja: Samo{0}}spúšťací, modulárny alebo portálový-stavač

Použitie: Prefabrikované segmentové mosty, spúšťanie nosníkov, vyvážená konzolová konštrukcia

Nosnosť: 100–500 ton (líši sa podľa požiadaviek projektu)

Rozsah rozpätia: 30–60 metrov (nastaviteľné pre rôzne konfigurácie mostov)

Napájanie: Hydraulické/elektrické/dieselové-poháňané

Riadiaci systém: Automatizovaný/diaľkový{0}}ovládaný s manuálnym ovládaním

2. Konštrukčné komponenty
Hlavný nosník/nosník:-vysokopevná oceľ (trieda S355/S460) s nastaviteľnou dĺžkou

Nosné veže/stĺpy: Hydraulické alebo mechanické zdviháky na nastavenie výšky

Štartovací nos: Uľahčuje pohon dopredu počas erekcie

Zdvíhací mechanizmus: Hydraulické navijaky alebo žeriavy s presným polohovaním

Cestovný systém: Koľajnicový-mechanizmus, kolesový{1}}mechanizmus alebo posuvný mechanizmus

3. Funkčné požiadavky
Rýchlosť erekcie: 10–20 metrov za deň (v závislosti od hmotnosti a zložitosti segmentu)

Presnosť nastavenia: ±5 mm pri vertikálnom/horizontálnom umiestnení

Stabilita: Odolnosť voči vetru do 45 km/h (s automatickým blokovaním pri silnom vetre)

Bezpečnostné funkcie: Senzory preťaženia, núdzové brzdy, protikolízne{0}systémy

4. Inštalácia a prevádzka
Montáž: Montáž-na mieste s modulárnymi komponentmi pre jednoduchú prepravu

Spôsob spustenia: Postupné spustenie, vztýčenie konzoly alebo rozpätie-podľa{1}}umiestnenia rozpätia

Manipulácia s nákladom: Schopný zdvíhať, otáčať a umiestňovať prefabrikované segmenty alebo nosníky

Nastaviteľnosť: Prispôsobiteľné zakriveným a rovným mostíkom

5. Bezpečnosť a súlad
Dizajnové normy: EN 1993 (Eurokód 3), bezpečnostné predpisy OSHA/ANSI

Požiadavky na operátora: Certifikovaný personál so špecializovaným školením

Údržba: Denná kontrola hydraulických systémov, kontrola integrity konštrukcie

6. Environmentálne aspekty
Úroveň hluku:<75 dB (with sound dampening features)

Emisie: V súlade s Tier 4/Stage V pre dieselové motory

Minimálne narušenie zeme: Menšia stopa pre environmentálne citlivé oblasti

7. Voliteľné funkcie
Automatizovaný zememeračský systém: Laserom-navádzané zarovnanie pre presnosť

Adaptívny šplhací mechanizmus: Pre rôzne výšky móla

Telemetria a vzdialené monitorovanie: zaznamenávanie údajov-v reálnom čase na riadenie projektu

Záver
Stroj na montáž mostov musí byť robustný, presný a prispôsobiteľný rôznym konštrukčným metodológiám. Špecifikácie by mali byť v súlade so špecifickými požiadavkami projektu- vrátane nosnosti, dĺžky rozpätia a podmienok prostredia.





Stroj na stavanie mostov (BEM) je špecializované stavebné zariadenie používané na montáž a inštaláciu prefabrikovaných komponentov mostov, ako sú nosníky, segmenty a paluby, počas výstavby mosta. Tieto stroje zvyšujú efektivitu, bezpečnosť a presnosť pri projektoch výstavby mostov-, najmä pri dlhých-rozsahoch alebo zložitých konštrukciách.

Typy strojov na stavanie mostov
Systémy portálových žeriavov – Používajú sa na zdvíhanie a umiestňovanie prefabrikovaných nosníkov alebo segmentov.

Spúšťanie portálov – Pohybujte sa pozdĺž mostovky a umiestnite segmenty do vyváženej konzolovej konštrukcie.

Samohybné modulárne transportéry (SPMT) – ťažké-viacnápravové{2}}vozidlá, ktoré prepravujú a umiestňujú veľké mostové komponenty.

Inkrementálne spúšťacie stroje – Zatlačte segmenty mostíka na miesto postupne z jednej podpery.

Segmentové stavače (Girder Launching Machines) – Špeciálne navrhnuté pre prefabrikované segmentové mostné konštrukcie.









Stroj na montáž mostov (BERM) je špecializované stavebné zariadenie určené na efektívnu a bezpečnú montáž mostných segmentov. Tieto stroje sa bežne používajú v moderných mostných konštrukciách, najmä pre prefabrikované segmentové mosty, vyvážené konzolové mosty a rozpätie -podľa{2}}rozpätových metód výstavby.

Výhody strojov na stavanie mostov v stavebníctve:
Vysoká účinnosť a rýchlosť

BERM umožňujú rýchlu montáž mostných segmentov, čo výrazne znižuje čas výstavby.

Automatizované procesy minimalizujú manuálnu prácu a umožňujú nepretržitý postup práce.

Precíznosť a kontrola kvality

Zabezpečuje presné umiestnenie ťažkých segmentov mosta s minimálnymi chybami.

Znižuje riziko nesúosovosti, zlepšuje štrukturálnu integritu.

Vylepšená bezpečnosť

Minimalizuje potrebu pracovníkov vykonávať nebezpečné úlohy vo výškach.

Znižuje riziká spojené s tradičnými prevádzkami žeriavov.

Znížené narušenie dopravy

Ideálne pre mestské oblasti, kde je kritické minimalizovať uzávierky ciest alebo železníc.

Umožňuje výstavbu nad existujúcou infraštruktúrou (napr. diaľnice, rieky) bez väčších prekážok.

Nákladová-efektívnosť

Znižuje náklady na prácu vďaka automatizácii a obmedzenej ručnej manipulácii.

Znižuje potrebu rozsiahlych dočasných podpier alebo lešenia.

Všestrannosť

Môže byť prispôsobený pre rôzne typy mostov (napr. skriňové nosníky, T-nosníky, oblúky).

Vhodné pre rôzne spôsoby výstavby (rozpätie-po{1}}rozpätí, vyvážené konzoly, postupné spúšťanie).

Minimálny vplyv na životné prostredie

Znižuje potrebu veľkých stavieb, čím znižuje narušenie pôdy.

Menej hluku a znečistenia v porovnaní s tradičnými metódami.

Schopnosť zvládnuť ťažké bremená

Schopný zdvíhať a umiestňovať masívne prefabrikované segmenty (až stovky ton).

Eliminuje potrebu viacerých žeriavov alebo ťažkých zdvíhacích zariadení.

Všetky-výstavby počasia

Niektoré BERM sú navrhnuté tak, aby fungovali v náročných poveternostných podmienkach, čím sa zabezpečí dodržanie harmonogramu projektu.

Modulárny a opakovane použiteľný dizajn

Mnohé BERM je možné rozobrať a znovu použiť na viacero projektov, čím sa zlepší efektívnosť nákladov.





Stroj na montáž mostov (BERM) je špecializované stavebné zariadenie, ktoré sa používa na efektívne a bezpečné zostavovanie a umiestnenie segmentov mosta. Tieto stroje sú kľúčové pri stavbe moderných mostov, najmä pre mosty s dlhými{1}}rozpätiami, viadukty a vyvýšené cesty.
Aplikácie v stavebníctve
Segmentová konštrukcia mosta – Prefabrikované segmenty sa zdvíhajú a montujú.

Železničné a diaľničné viadukty – Urýchľujú výstavbu vo vyvýšených častiach.

Mestské nadjazdy – Minimalizuje narušenie dopravy rýchlou inštaláciou.

Mosty s dlhým{0}rozpätím – Podporuje vyvážené konzolové metódy.

Rekonštrukcia mosta – Pomáha efektívne nahradiť staré časti mosta.





Stroj na stavanie mostov (BEM) je špecializované zariadenie používané pri stavbe mostov, najmä na umiestňovanie prefabrikovaných segmentov alebo nosníkov. Ak máte na mysli výrobný postup stavebného žeriavu (ako je BEM), tu je štruktúrovaný rozpis výrobného procesu:

1. Fáza dizajnu a inžinierstva
Analýza požiadaviek: Určite nosnosť, dĺžku rozpätia, mobilitu a prevádzkové podmienky.

CAD modelovanie: Vytvorte podrobné 3D modely štruktúry BEM vrátane výložníkov, podpier, hydraulických systémov a ovládacích prvkov.

Štrukturálna analýza: Vykonajte analýzu konečných prvkov (FEA), aby ste zaistili pevnosť a stabilitu pri zaťažení.

Súlad s predpismi: Zabezpečte dodržiavanie medzinárodných noriem (ISO, OSHA, EN atď.).

2. Obstarávanie materiálu
Vysokopevnostná oceľ-: Primárny materiál pre nosníky, výložníky a podvozky.

Hydraulické komponenty: Valce, čerpadlá a ventily na pohyb a zdvíhanie.

Elektrické systémy: Motory, snímače a ovládacie panely.

Zvárací spotrebný materiál a spojovacie prvky: Vysokokvalitné-skrutky a zváracie tyče.

3. Proces výroby
A. Konštrukčná výroba
Rezanie: Rezanie oceľových plechov a nosníkov plazmou alebo laserom.

Ohýbanie a tvarovanie: Tvarovanie komponentov pomocou ohraňovacích lisov.

zváranie:

Zváranie pod{0}}zostáv nosníkov, výložníkov a podporných rámov.

Zvary s úplným prevarením pre časti nesúce kritickú záťaž-.

Tepelné spracovanie po zváraní (PWHT) na zmiernenie napätia.

Obrábanie: Vŕtanie a frézovanie pre presnú montáž.

B. Mechanická montáž
Inštalácia hydraulického systému: Montáž valcov, čerpadiel a hadíc.

Pohonný mechanizmus: Inštalácia motorov, prevodoviek a pásov/kolesí (ak sú mobilné).

Protizávažia a stabilizátory: Pridanie balastu pre rovnováhu.

C. Integrácia elektrického a riadiaceho systému
Káblové zväzky: Pripojenie snímačov, koncových spínačov a riadiacich jednotiek.

PLC & HMI Setup: Programovanie pre automatizované operácie.

Bezpečnostné systémy: Ochrana proti preťaženiu, núdzové zastavenie a zariadenia proti{0}}kolízii.

4. Kontrola kvality a testovanie
Kontrola rozmerov: Overenie tolerancií pomocou CMM (Coordinate Measuring Machine).

Ne{0}}deštruktívne testovanie (NDT): Ultrazvukové testovanie, testovanie zvarov pomocou magnetických častíc alebo -röntgenové žiarenie.

Záťažové testy: Statické a dynamické záťažové testy na overenie kapacity.

Funkčné testovanie: Kontrola hydraulických pohybov, elektrických ovládacích prvkov a bezpečnostných prvkov.

5. Maľovanie a povrchová úprava
Pieskovanie: Príprava povrchu na priľnutie farby.

Základný náter a náter: Antikorózne{0}nátery (epoxidové/polyuretánové).

Značenie a etiketovanie: Bezpečnostné upozornenia a prevádzkové pokyny.

6. Konečná montáž a uvedenie do prevádzky
Montáž na mieste- (ak je modulárny): Veľké BEM možno prepravovať po častiach a zmontovať na stavenisku.

Školenie operátora: Predvádzanie kontrol, údržby a bezpečnostných protokolov.

Testovanie v teréne: Skúšobné jazdy so skutočnými segmentmi mosta (ak je to vhodné).

7. Dodávka a inštalácia
Doprava: Demontáž (v prípade potreby) a plánovanie logistiky.

Inštalácia na mieste: Montáž pomocou pomocných žeriavov a kontroly vyrovnania.

Odovzdanie: Záverečná kontrola a certifikácia pred prevádzkovým použitím.





Spoločnosť nainštalovala platformu pre správu inteligentných zariadení a nainštalovala 310 súprav (súprav) manipulačných a zváracích robotov. Po dokončení plánu bude viac ako 500 súprav (súprav) a miera zapojenia zariadení dosiahne 95 %. 32 zváracie linky boli uvedené do prevádzky, plánuje sa inštalácia 50 a miera automatizácie celého produktového radu dosiahla 85 %.
