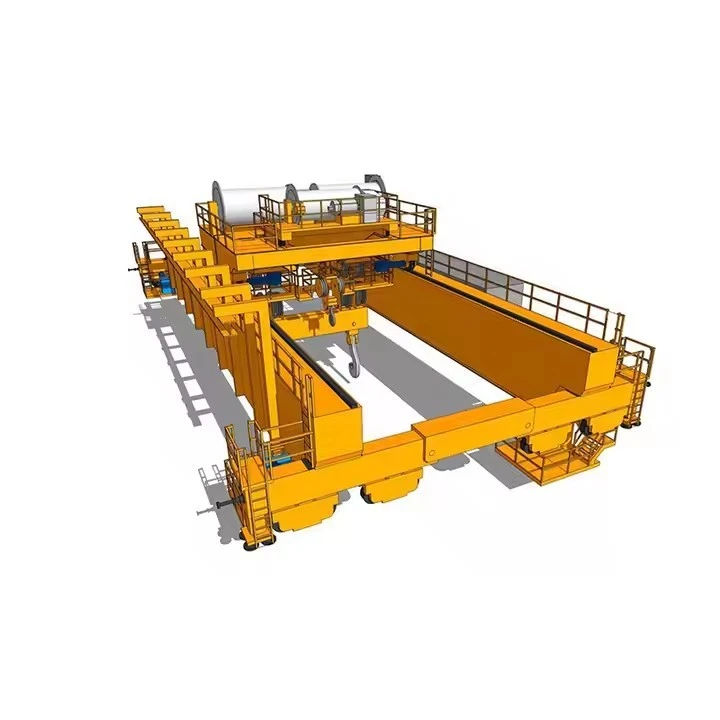

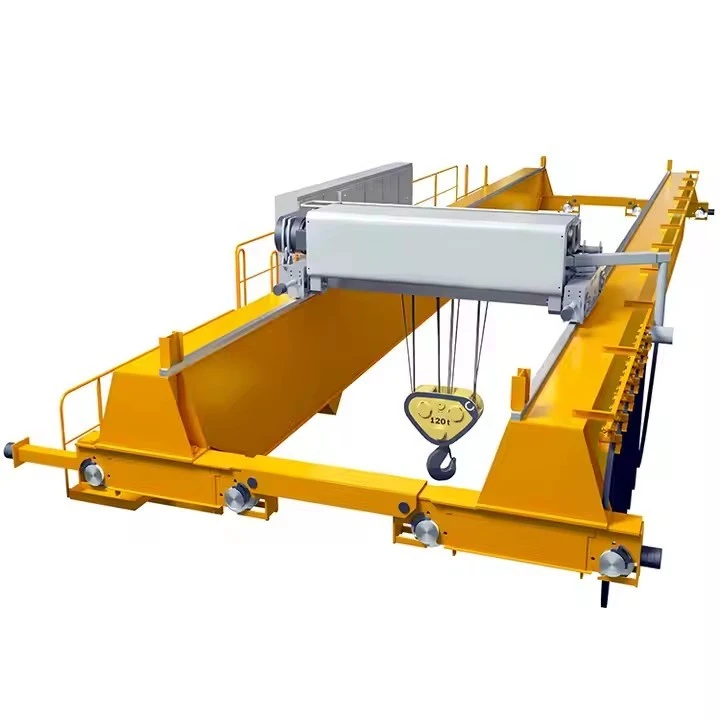

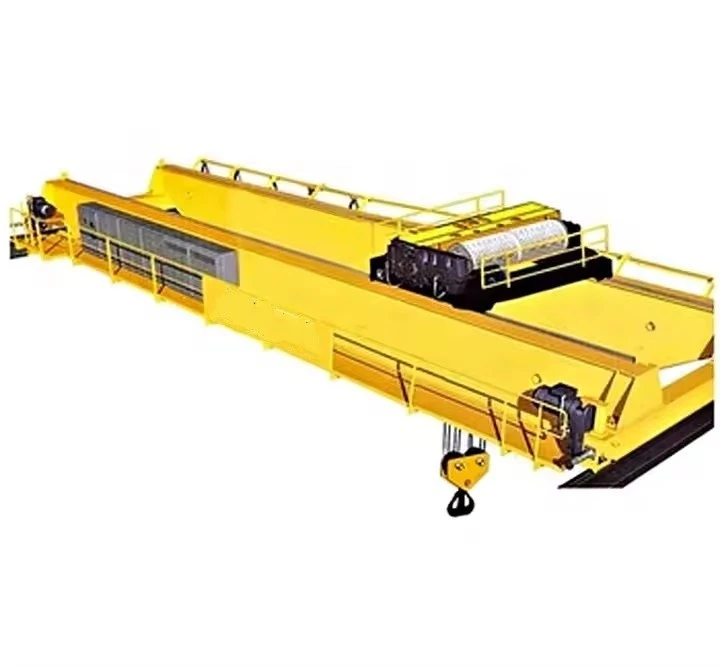

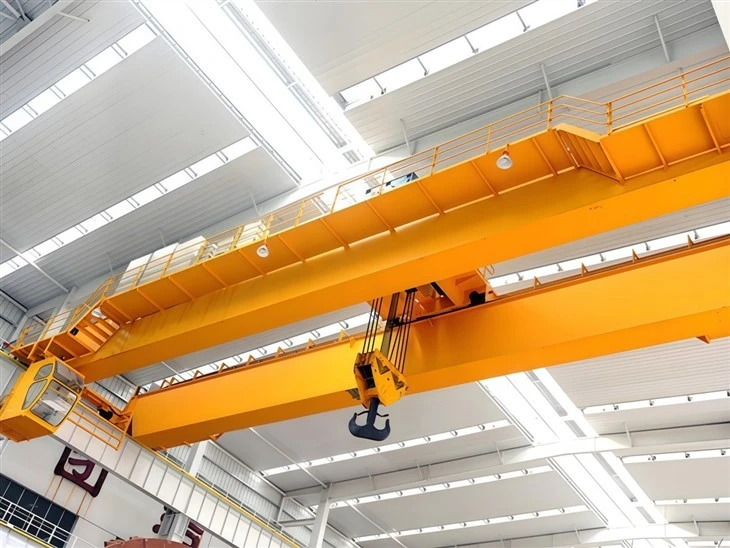

Qd háčik dvojitý nosník nad hlavou

Kľúčové vlastnosti QD Hook Double Bierovi nad hlavou

Dizajn dvojitého nosníka

Pozostáva z dvoch hlavných nosníkov pre zvýšenú pevnosť a stabilitu.

Vyššia kapacita zdvíhania v porovnaní s jedným nosníkom (zvyčajne5T až 550 t).

Mechanizmus QD (háčik)

Vybavené amechanizmus zdvíhaniapre všeobecnú manipuláciu s materiálom.

Dá sa prispôsobiť pomocouPopadnite vedrá, magnety alebo iné prílohypre špecializované aplikácie.

Zdvíhací mechanizmus

Používa elektrický výťah (zvyčajneEurópsky v štýle alebo tradičný vozík).

K dispozícii vSingle alebo dvojité zdvihákyKonfigurácie pre rôzne potreby zdvíhania.

Robotnícka trieda a pracovný cyklus

Určený preA5 až A7Dutová trieda (mierne až ťažké cykly).

Vhodný preČasté zdvíhacie operáciev priemyselnom prostredí.

Ovládací systém

Prevádzkovaný ViaOvládanie príveskov (prívesok na tlačidlo)aleborádiové diaľkové ovládanie.

Môže byť integrovaný sVariabilné frekvenčné jednotky (VFD)na hladké zrýchlenie a spomalenie.

Cestovný mechanizmus

Crab (Trolley) cestovaniepozdĺž nosníkov.

Cestovanie mostapozdĺž dráhových lúčov (koncové vozíky s kolesami).

Bezpečnostné prvky

Ochrana proti preťaženiu(obmedzovač zaťaženia).

Limitné prepínačena zdvihnutie a cestovné pohyby.

Tlačidlo núdzového zastavenia.

Protichodný systém(Pre viacero žeriavov v tej istej zálive).



Funkcia	QD Dvojitý nosník žeriav	Jednostranný žeriav
Kapacita	5T–550T+	1T–20T
Rozchod	Až 35 m+	Až 25 metrov
Triedu	A5 - A7 (ťažká služba)	A3 - A5 (svetlo/médium)
Výška háčika	Vyššie (lepšie využitie vertikálneho priestoru)	Znížiť
Stabilita	Pevnejšie, menšie vychýlenie	Flexibilnejší
Náklady	Vyššie počiatočné náklady	Ekonomickejší
Žiadosti	Ťažké odvetvia, oceľ, elektrárne	Workshopy, sklady, svetelný priemysel



Technické špecifikácie (príklad štandardného modelu)

Zdvíhacia kapacita5T - 550T
Dĺžka rozpätia10,5 m - 35 m (prispôsobiteľné)
Zdvíhacia výška6m - 30 m (nastaviteľné)
Pracovná povinnosť A5, A6, A7
Prevádzková rýchlosť
Zdvíhanie:0. 5-8 m/min (nastaviteľné)
Trolley cestovanie:5-30 m/min
Cesta žeriavu:10-60 m/min
Napájanie3- fáza, 380V/50Hz (alebo podľa miestnych štandardov)





A Qd háčik dvojitý nosník nad hlavoupozostáva z niekoľkých kľúčových mechanických a elektrických komponentov, ktoré spolupracujú na zabezpečení efektívnych a bezpečných zdvíhacích operácií. Nižšie je uvedené podrobné rozdelenie jeho hlavných komponentov:



1. Bridge Bridge (hlavné lúče)

Funkcia:Primárna zaťažovacia štruktúra, ktorá pokrýva šírku zálivu žeriavu.

Materiál:Typicky vyrobené zzváracia oceľ typu(alebo krovia typu pre veľmi ťažké zaťaženie).

Vlastnosti:

Dvojité nosníky poskytujú vyššiu pevnosť ako jednotlivé nosníky.

Navrhnuté tak, aby odolali ohýbajúcim sa a torzným silám.

2. Koncové vozíky (koncové nákladné autá)

Funkcia:Podporte nosníky mosta a uľahčujte pohyb žeriav pozdĺž dráhových koľajníc.

Komponenty:

Kolesá(zvyčajne 4 alebo viac, vyrobené z kovanej ocele alebo polyuretánu).

Nárazníky (nárazníky)- absorbujte dopad, keď žeriav dosiahne cestovné limity.

Pohonné motory a prevodovky- Power longitudinálneho pohybu žeriavu.

3. Zdvíhací mechanizmus

Funkcia:Zdvihne a znižuje zaťaženie.

Komponenty:

Elektrický zdvihák (hlavné zdvíhacie a pomocné zdvíhacie zdvíhanie)- Zahŕňa motor, bubon, drôtené lano a háčik.

Drôtené lano a kladky- Prenos zdvíhacej sily.

Hák- Pripojí sa k záťaži (môže byť jednoduchý alebo dvojitý háčik).

Brzdový systém- zabraňuje sklzu záťaže.

4. Trolley (krabová jednotka)

Funkcia:Pohybuje sa vodorovne pozdĺž nosníkov mostov, aby sa zaťaženie umiestnil.

Komponenty:

Vozík- Podporuje systém zdvíhania a pohonu.

Kolesá a koľajnice- Povoliť hladké cestovanie pozdĺž nosníkov.

Pohonný motor a prevodovka- Právomky Trolley Movement.

5. Systém dráhy

Funkcia:Poskytuje skladbu pre pohyb žeriavu.

Komponenty:

Dráha- Nainštalované na stĺpci budovy alebo voľne stojace podpory.

Železničné trate- zvyčajneP38, Qu70, Qu80 alebo Qu120(V závislosti od kapacity záťaže).

Železničné svorky- Pri používaní zaistite žeriav na mieste.

6. Elektrický systém

Funkcia:Ovládajú operácie žeriavu.

Komponenty:

Ovládací panel (elektrická skrinka)- Domy stykače, relé a PLC (ak sú automatizované).

Ovládanie príveskov / rádio diaľkového ovládania- Rozhranie operátora pre manuálne ovládanie.

Limitné prepínače-Zabráňte nadmernému cestovaniu zdvíhania a vozíka.

Napájací systém – Festoon System (káblové valce)aleboBusbar (Energy Rail).

Variabilné frekvenčné jednotky (VFD)- pre hladkú reguláciu rýchlosti (voliteľné).

.

7. Bezpečnostné zariadenia

Funkcia:Zabezpečuje bezpečnú prevádzku.

Komponenty:

Obmedzovač preťaženia- zabraňuje zdvíhaniu nad menovou kapacitou.

Tlačidlo núdzového zastavenia- Okamžite zníži energiu.

Protichodný systém- Používa sa, keď viac žeriavov pracuje v tej istej zátoke.

Výstražné svetlá a roh- upozorňuje pracovníkov počas pohybu.

8. Voliteľné príslušenstvo

Vedro s magnetickým zdvihákom / uchopením- Pre špecializované manipulácie s materiálom.

Váha-Meria hmotnosť zaťaženia v reálnom čase.

Polohovací systém- Pre presné umiestnenie zaťaženia.

Žeriavový kamerový systém- Zlepšuje viditeľnosť prevádzkovateľa.



12.oketch

Hlavný technický





TenQD (všeobecná povinnosť) Háčik s dvojitým nosníkom nadzemný žeriavje robustné a univerzálne zdvíhacie riešenie určené pre vysoké priemyselné aplikácie. Tu sú jeho kľúčové výhody:

1. Vyššia kapacita zdvíhania

Podpora5T až 550 t+, robí ho ideálnym pre ťažké zaťaženie (v porovnaní s žeriavmi s jedným nosníkom, ktoré sa zvyčajne maximálne vychádzajú na 20 t).

Dizajn dvojitého nosníkaDistribuuje rovnomernejšie váhu a znižuje napätie na komponentoch.

2. Väčšie rozpätie a stabilita

Manipulovaťdlhšie rozpätia (10 m až 35 m+)bez vychýlenia, vhodné pre široké workshopy.

Viactuhý a stabilnýako žeriavy s jedným nosníkom, pričom sa minimalizujú hojdacia počas zdvíhania.

3. Vyššia trieda (a 5- a7)

Postavený preMierne až ťažké cykly, vďaka čomu je vhodný na časté používanie v oceľových rastlinách, zlievárniach a ťažkých odvetviach.

Dlhšia životnosťV dôsledku odolnej konštrukcie.

4. Flexibilné konfigurácie zdvíhania

Môže byť vybavenýDuálne zdviháky (hlavné + pomocné)Pre viacnásobné operácie.

Kompatibilný sháčiky, drapáky, magnety a ďalšie prílohyPre špecializované manipulácie.

5. Lepšie využitie výšky háčika

Tendizajn nízkej výšky(Ak je to potrebné) maximalizuje zvislý priestor zdvíhania, ideálny pre zariadenia s výškovými obmedzeniami.

6. Plynulejšia a presnejšia kontrola

Možnosti variabilnej frekvenčnej jednotky (VFD)umožniťmäkké spustenie/zastavenia, redukcia výkyvu zaťaženia.

Rádio Diaľkové a prívesné ovládacie prvkyZlepšiť bezpečnosť a presnosť operátora.

7. Vylepšené bezpečnostné prvky

Obmedzovač preťaženiazabraňuje prekročeniu kapacity.

Núdzové zastavenie, limitné spínače a protichodné systémyzlepšiť bezpečnosť na pracovisku.

8. Prispôsobiteľné pre špeciálne prostredie

K dispozícii vvýbuch, vysoký teplo alebo odolný voči koróziiVarianty pre tvrdé podmienky.

Aplikácie QD Hook Double Bierovi nadzemný žeriav

Tento žeriav sa široko používa v odvetviach, ktoré vyžadujúťažké zdvíhanie, vysoká presnosť a trvanlivosť. Bežné aplikácie zahŕňajú:

1. Odvetvie oceľového a kovu

Zaobchádzanieoceľové cievky, dosky, ingoty a formyv valivých mlynoch a zlievárniach.

Načítavanielisty ťažkých kovovvo výrobných obchodoch.

2. Elektronické rastliny a ťažké stroje

Zdvíhanieturbíny, generátory a transformátory.

Údržbakotly a veľké mechanické časti.

3. Slavidlá a prístavy

ZostavenieLode trupy a veľké komponenty.

Načítavanieťažký nákladv dokoch.

4. Baníctvo a cementový priemysel

Pohybujúci sasuroviny, drviny a pecové diely.

Zaobchádzaniehromadné materiály s uchopením.

5. Automotive a letecký priestor

Zdvíhaniebloky motora, struhové úseky a ťažké formy.

Použitýmontážne vedenia pre veľké komponenty vozidla.

6. Skladovanie a logistika

Ťažkýmanipulácia so skladom(napr. Stroje, veľké nádoby).

Železničné workshopyna zdvíhanie lokomotív a železničných vozidiel.

7. Papier a chemický priemysel

ZaobchádzanieVeľké kotúče papierav mlynoch.

Pohybujúci saŤažké reaktory a skladovacie nádržev chemických rastlinách.





1. Dizajn a inžinierstvo
Potvrďte požiadavky zákazníka (kapacita, rozpätie, výška, pracovné prostredie).

Vytvorte podrobný štrukturálny a mechanický návrh pomocou analýzy CAD a FEM.

Vyberte vhodné materiály, komponenty a bezpečnostné zariadenia.

2. Materiálne obstarávanie
Kúpte si vysoko kvalitné oceľové platne, sekcie, motory, elektrické časti a riadiace systémy.

Overte materiály dodržiavanie štandardov a špecifikácií.

3. Rezanie a príprava
Oceľové platne a profily sa rezajú pomocou CNC plazmy alebo strihových stroje.

Pripravte oceľové diely na zváranie (čistenie okrajov, skosenie).

4. Zváranie a montáž hlavných komponentov
Weld hlavné nosníky, koncové vozíky a vozíky pomocou certifikovaných postupov zvárania.

Vykonajte počiatočnú zostavu komponentov, aby ste skontrolovali prispôsobenie a zarovnanie.

5. Tepelné spracovanie a zmiernenie stresu (ak je to potrebné)
Aplikujte tepelné spracovanie na zníženie zváračského napätia a zlepšenie mechanických vlastností.

6. Opakovanie
Kľúčové časti stroja, ako sú sedadlá kolies, ložiskové puzdrá a montážne povrchy motora.

Zaistite presnosť hladkej prevádzky.

7. Povrchové ošetrenie
Čisté oceľové povrchy (pieskové blesk).

Na ochranu proti korózii naneste základný náter a vysokokvalitnú farbu.

8. Zostava mechanických a elektrických systémov
Nainštalujte motory, brzdy, zdviháky, kolesá, limitné spínače a bezpečnostné zariadenia.

Zostavte elektrické panely a káblové zväzky.

9. Testovanie a kontrola kvality
Vykonajte testovanie zaťaženia (zvyčajne 125% až 150% menovitej kapacity).

Skontrolujte prevádzkové funkcie: Zdvíhanie, cestovanie, limitné prepínače, núdzové zastávky.

Skontrolujte zvary, farby a mechanické voľné zariadenia.

10. Konečné úpravy a balenie
Urobte potrebné úpravy na základe výsledkov testovania.

Opatrne zabaľte komponenty žeriavu na prepravu.

11. Dodávka a inštalácia
Dodajte žeriav na miesto zákazníka.

Nainštalujte a provizujte žeriav na mieste.

Poskytnite poradenstvo v oblasti výcviku a údržby operátorov.

Zobraziť workshop:

Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo uložených 32 zváračských vedení, plánuje sa nainštalovať 50 50 a miera automatizácie celej produktovej rady dosiahla 85%.
