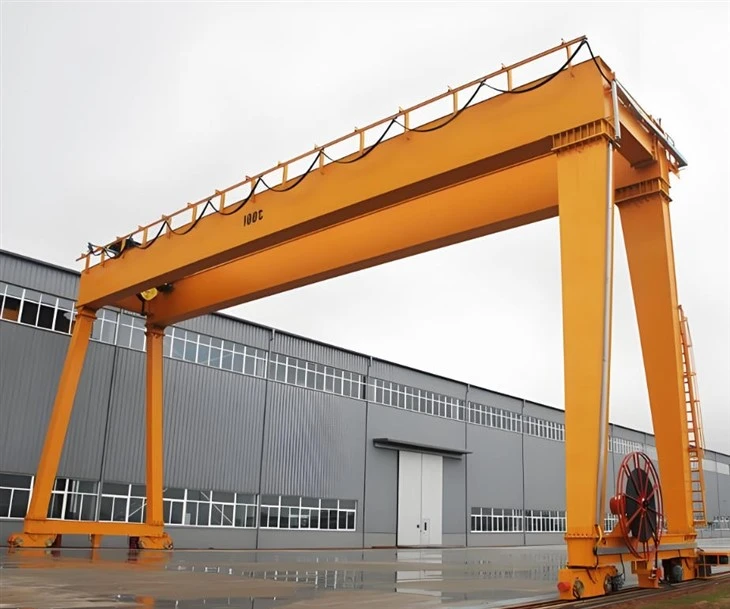

Vysokokvalitný portálový žeriav s dvojitým nosníkom a mobilným vozíkom

Vysokokvalitný portálový žeriav s dvojitým nosníkom a mobilným vozíkom je riešenie pre ťažké{0}}manipuláciu s materiálom určené na vonkajšie alebo vnútorné použitie, kde nie je možné použiť systémy mostových žeriavov. Obsahuje dva hlavné nosníky podopierané nohami, ktoré sa pohybujú po pozemných koľajniciach, a je ideálny pre zdvíhacie aplikácie s veľkým rozpätím a vysokou-kapacitou.

Hlavné komponenty: Motor, ložisko, prevodovka, motor, ozubené koleso

Miesto pôvodu: Henan, Čína

Záruka: 2 roky

Hmotnosť (KG): 50000 kg

Kontrola odchádzajúcej{0}}videa: Poskytnuté

Správa o skúške stroja: Poskytuje sa

Aplikácia: Vonkajšie

Kľúčové slová:Portálový žeriav

Menovitá nosnosť: 50 ton

Priebežná rýchlosť: 44,6 m/min

Dlhá rýchlosť jazdy: 47,1 m/min

Spôsob ovládania: kabína

Napájanie: Káblový navijak

Oceľová dráha: QU80

Napájanie: 3-fázový AC 50HZ 380V

1.Hlavné svetlo

Materiály a výroba
Materiál: Vysoko{0}}pevná konštrukčná oceľ, ako napríklad Q235B / Q345B / Q355B

Typ:

Zvárané skriňové nosníky (bežné pre veľkokapacitné žeriavy)

H-nosníky (pre menšie alebo stredné žeriavy)

Proces:

CNC rezanie oceľových plechov

Montáž a zváranie

Liečba na zmiernenie stresu

Pieskovanie a antikorózne{0}}natieranie

Inštalácia koľajníc a chodníkov

2. Zdvíhací systém

Zdvíhací systém je hlavnou operačnou jednotkou portálového žeriavu, ktorá je zodpovedná za zdvíhanie, spúšťanie a umiestňovanie ťažkých bremien. Zvyčajne sa inštaluje na vozík, ktorý sa pohybuje pozdĺž dvoch hlavných nosníkov portálovej konštrukcie.

3.Koniecvozňa

Koncové vozíky sú vodorovné oceľové konštrukcie umiestnené na oboch koncoch portálového žeriavu. Podporujú hlavné nosníky (nosníky) a umiestňujú pojazdový mechanizmus, čo umožňuje celému žeriavu pohybovať sa tam a späť po jeho pracovnej ploche.

4. Mechanizmus pojazdu žeriavu

Pohyblivý mechanizmus žeriava je zodpovedný za horizontálny pohyb celého portálového žeriavu (vrátane portálového rámu, vozíka a nákladu) po koľajniciach-namontovaných na zemi. Zabezpečuje, aby žeriav mohol prepravovať náklady na veľké vzdialenosti cez pracovnú oblasť.

5. Pojazdový mechanizmus vozíka

Pohyblivý mechanizmus vozíka umožňuje zdvíhaciemu vozíku,{0}}ktorý nesie zostavu kladkostroja a háku-, pohybovať sa vodorovne pozdĺž hornej časti dvoch hlavných nosníkov. Tento pohyb umožňuje presné polohovanie bremien naprieč pracovným rozsahom žeriavu.

7. Žeriavový hák

Hák je primárnou zložkou-zdvíhacieho systému na manipuláciu s bremenom. Priamo zaberá s popruhmi, reťazami alebo zdvíhacími nástrojmi na zdvíhanie a spúšťanie bremien. V portálovom žeriave s dvojitým nosníkom je hák zvyčajne namontovaný na kladkostroji, ktorý sa pohybuje pozdĺž hlavných nosníkov.

8.Motor

Motorový systém je hnacou silou zdvíhacieho dvojnosníkového portálového žeriavu, ktorý poháňa funkcie zdvíhania, pojazdu vozíka a pojazdu žeriavu. Každý pohyb má zvyčajne vyhradený motor, špeciálne vybraný na základe kapacity, pracovného cyklu a požadovanej presnosti.

.

9. Zvukový a svetelný alarm a koncový spínač

Zvukový a svetelný alarm a koncové spínače
(Na zdvíhanie portálového žeriavu s dvojitým nosníkom)
Tieto systémy slúžia ako základné bezpečnostné zariadenia, ktoré pomáhajú predchádzať nehodám, signalizujú nebezpečenstvo alebo prevádzku a zabezpečujú, aby pohyby žeriavu zostali v bezpečných hraniciach.
1) Zvukový a svetelný alarm
Účel:
Varujte blízky personál pred pohybom žeriavu alebo zdvíhacími operáciami

Zvýšte viditeľnosť a bezpečnosť v hlučnom, vonkajšom alebo nebezpečnom prostredí

Upozornenie v prípade núdzového zastavenia, preťaženia alebo aktivácie koncového spínača
2) Koncové spínače
Účel:
Koncové spínače zabraňujú mechanickému prekročeniu, chránia konštrukčné prvky a zaisťujú bezpečnosť zastavením pohybu v prednastavených bodoch.

10.Bezpečnostné zariadenia

1) Ochranné zariadenie proti preťaženiu
Funkcia: Zabraňuje žeriavu zdvíhať bremená presahujúce jeho menovitú nosnosť.

Pracovný princíp: Snímač zaťaženia alebo mechanický obmedzovač preťaženia preruší obvod zdvíhacieho zariadenia, keď sa zistí preťaženie.

Displej: Často obsahuje digitálny displej zobrazujúci-hmotnosť nákladu v reálnom čase.

2) Tlačidlo núdzového zastavenia
Umiestnenie: Ovládací prívesok, kabína alebo diaľkový ovládač.

Funkcia: Okamžite vypne všetky operácie žeriavu v núdzových situáciách.

Dizajn: Veľký, červený a ľahko prístupný; západky v polohe "vypnuté".

3) Zvukový a svetelný alarm
Funkcia: Zvukové a vizuálne varovanie pred pohybom žeriavu.

Inštalácia: Montuje sa na portálový rám alebo vozík.

4) Ochrana proti prehriatiu / nadprúdu (elektrická)
Inštalované v motore, meniči a ovládacom paneli

Vypne systém, aby sa zabránilo elektrickému požiaru alebo poškodeniu
5)Zariadenia proti vykoľajeniu-
Vodiace valčeky alebo svorky udržujú kolesá zarovnané na koľajnici.

Nevyhnutné pre žeriavy pracujúce na dlhých alebo nerovných tratiach.

11. Režim ovládania

1) Ovládanie príveskom
Opis: Ručné ovládacie zariadenie pripojené k žeriavu pomocou kábla.

Vlastnosti:

Jednoduché a intuitívne tlačidlá alebo joysticky.

Umožňuje operátorovi chodiť blízko nákladu pre presné ovládanie.

Obmedzené dĺžkou kábla.

Prípady použitia: Vnútorné prostredie so zvládnuteľnými vzdialenosťami a dobrou viditeľnosťou.

2) Bezdrôtové diaľkové ovládanie
Popis: Bezdrôtový ručný vysielač, ktorý komunikuje s prijímačom žeriavu.

Vlastnosti:

Poskytuje slobodu pohybu bez obmedzenia kábla.

Zvyčajne používa rádiofrekvenčnú (RF) komunikáciu.

Zahŕňa bezpečnostné prvky, ako je{0}}spínač mŕtveho muža a núdzové zastavenie.

Prípady použitia: Vonkajšie miesta, veľké dvory alebo oblasti, kde môžu byť káble nebezpečné.

3) Ovládanie v kabíne operátora
Opis: Uzavretá kabína namontovaná na konštrukcii žeriavu (často na portálovej nohe alebo vozíku).

Vlastnosti:

Poskytuje operátorovi panoramatický výhľad na pracovnú plochu.

Vybavený joystickmi, pedálmi a ovládacími panelmi.

Klimatizácia-pre pohodlie.

Prípady použitia: Veľké, zložité miesta vyžadujúce vysokú presnosť a dlhé prevádzkové hodiny.

4) Pozemné ovládanie s dotykovými panelmi
Popis: Opravené ovládacie panely na-stránkach mobilných operátorov s pokročilými rozhraniami.

Vlastnosti:

Integrované s modernými PLC alebo CNC riadiacimi jednotkami.

Môže zahŕňať dotykové obrazovky, kamery a diagnostiku.

Prípady použitia: Automatizované alebo polo{0}}automatické žeriavové systémy.

12.Načrtnite

Hlavné technické

1. Vysoká nosnosť
Dizajn s dvojitým nosníkom poskytuje pevnejšiu konštrukčnú podporu, čo umožňuje žeriavu zdvíhať ťažšie bremená (zvyčajne od 5 ton do 500+ ton).

2. Dlhšie rozpätie a väčšia pracovná plocha
Dva hlavné nosníky umožňujú dlhšie rozpätia a efektívne pokrývajú široké pracovné priestory.

Ideálne pre veľké vonkajšie dvory, lodenice a priemyselné závody.

3. Lepšia stabilita a znížená deformácia
Štruktúra dvojitého nosníka znižuje vychýlenie nosníka pri veľkom zaťažení, čím sa zlepšuje presnosť a bezpečnosť zdvíhania.

4. Vyššia výška zdvihu
Umožňuje namontovať vozík medzi dva nosníky, čím sa zvyšuje dostupná výška zdvihu v porovnaní s jednonosníkovými žeriavmi.

5. Flexibilná konfigurácia
Podporuje rôzne zdvíhacie zariadenia: lanové kladkostroje, drapáky, magnety a systémy dvojitých vozíkov.

Prispôsobiteľné viacerým priemyselným aplikáciám.

6. Vylepšené bezpečnostné funkcie
Navrhnuté na integráciu pokročilých bezpečnostných zariadení, ako je ochrana proti preťaženiu, koncové spínače a protikolízne systémy.

7. Trvanlivosť a spoľahlivosť
Vyrobené z{0}}kvalitných materiálov s robustným zváraním a povrchovou úpravou zaisťujúcou dlhú životnosť aj v drsnom prostredí.

8. Hladká prevádzka a presné ovládanie
Vybavený modernými motormi a riadiacimi systémami (VFD, diaľkové ovládanie) pre plynulý a presný pohyb bremena, pojazdu vozíka a žeriavu.

1. Oceliarsky priemysel
Manipulácia s ťažkými oceľovými zvitkami, platňami, nosníkmi a konštrukčnými komponentmi.

Nakladanie/vykladanie materiálov v oceliarňach a dielňach.

Podpora valcovní a odlievacích operácií.

2. Lodenice a prístavy
Zdvíhanie a presúvanie ťažkých častí lodí, kontajnerov a nákladu.

Montáž a údržba lodných častí.

Stohovanie a preprava kontajnerov v kontajnerových dvoroch.

3. Stavenisko
Manipulácia s veľkými prefabrikovanými betónovými segmentmi, oceľovými konštrukciami a zariadeniami.

Výstavba mostov a projekty ťažkej infraštruktúry.

Premiestňovanie materiálov po široko otvorených plochách.

4. Sektor elektrární a energetiky
Inštalácia a údržba turbín, generátorov a ťažkých zariadení.

Manipulácia s transformátormi a komponentmi elektrární.

5. Logistika a skladovanie
Nakladanie/vykladanie a stohovanie ťažkého nákladu.

Podpora veľkých distribučných centier a nákladných dvorov.

6. Výrobné závody
Montážne linky vyžadujúce ťažké zdvíhanie a presnú manipuláciu s materiálom.

Automobilový, letecký a ťažký strojársky priemysel.

7. Baníctvo a hutníctvo
Preprava rudy, ťažkých banských zariadení a taviacich materiálov.

Manipulácia so sypkými materiálmi a veľkými komponentmi.

8. Železničné stanice
Nakládka a údržba lokomotív a nákladných vozňov.

Manipulácia s traťovými komponentmi a ťažkou železničnou infraštruktúrou.

1. Dizajn a inžinierstvo
Zhromaždené požiadavky zákazníka (nosnosť, rozpätie, výška zdvihu, prostredie).

Konštrukčné, mechanické a elektrické navrhovanie pomocou CAD a FEM analýzy.

Príprava technických výkresov a výrobných plánov.

Výber materiálu a plánovanie obstarávania.

2. Príprava materiálu
Oceľové plechy, profily a profily rezané na mieru CNC strojmi.

Kontrola kvality surovín (chemické zloženie, mechanické vlastnosti).

3. Výroba hlavných komponentov
Hlavné nosníky: Zváranie skriňových nosníkov alebo H-nosníkov vrátane výstuže.

Portálové nohy a koncové vozíky: Výroba a montáž ocele.

Rámy a časti zdvihákov: Obrábanie a zváranie.

4. Povrchová úprava
Pieskovanie na odstránenie hrdze a nečistôt.

Aplikácia základných a{0}}koróznych náterov.

Vytvrdzovanie a sušenie za kontrolovaných podmienok.

5. Montáž mechanických častí
Montáž koľajníc na hlavné nosníky.

Montáž kolies, motorov, prevodoviek na koncové vozíky a vozíky.

Montáž zdvíhacieho mechanizmu (bubon, lano, hákový blok).

6. Inštalácia elektrického systému
Zapojenie ovládacích panelov, motorov, koncových spínačov, alarmov a senzorov.

Integrácia režimov ovládania (závesný, diaľkový, kabínový).

Testovanie elektrických komponentov a bezpečnostných zariadení.

7. Kontrola kvality a testovanie
Kontrola rozmerov a kontrola vyrovnania.

Záťažové skúšky (statické a dynamické) na overenie nosnosti.

Funkčné testovanie všetkých pohybov: zdvíhanie, pojazd vozíka, pojazd žeriavom.

Overenie bezpečnostného systému (alarmy, koncové spínače, brzdy).

8. Balenie a dodanie
Demontáž komponentov v prípade potreby prepravy.

Ochranný obal, ktorý zabráni poškodeniu počas prepravy.

Načítanie a odoslanie na miesto zákazníka.

9. Inštalácia a uvedenie do prevádzky na mieste-
Montáž konštrukcie žeriavu na mieste.

Zarovnanie a inštalácia koľajníc.

Elektrické pripojenie a kalibrácia systému.

Záverečná záťažová skúška a školenie obsluhy.

Pohľad na workshop:

Spoločnosť nainštalovala platformu pre správu inteligentných zariadení a nainštalovala 310 súprav (súprav) manipulačných a zváracích robotov. Po dokončení plánu bude viac ako 500 súprav (súprav) a miera zapojenia zariadení dosiahne 95 %. 32 zváracie linky boli uvedené do prevádzky, plánuje sa inštalácia 50 a miera automatizácie celého produktového radu dosiahla 85 %.
