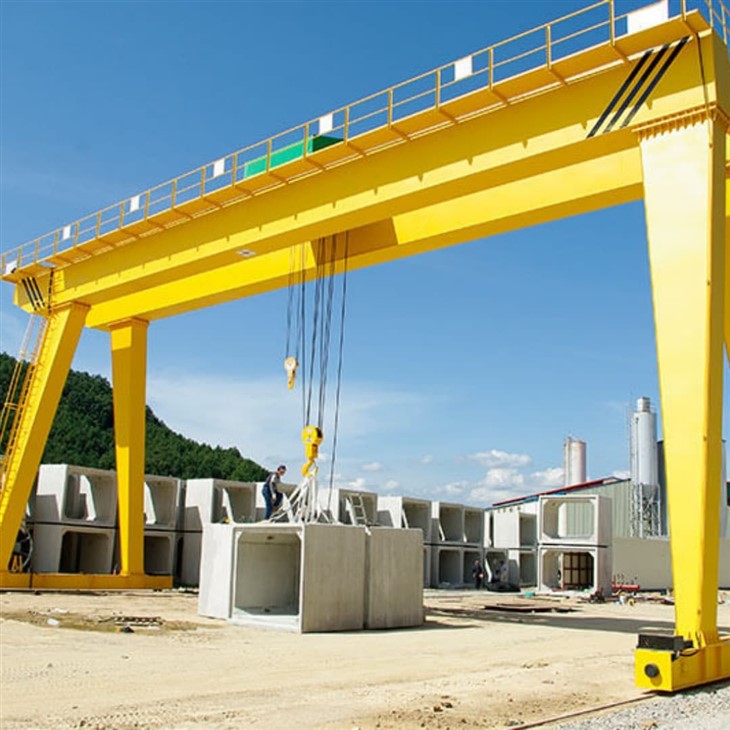

Dvojité nosníky portálové žeriavy





Stručný úvod do dvojlôžkového portálu

A dvojitý nosníkje typ nadzemného žeriavu, ktorý pracuje na portálovom systéme, podporovaný nohami, ktoré sa pohybujú pozdĺž pozemných koľajníc namiesto toho, aby boli pozastavení zo štruktúry. Pozostáva z dvoch hlavných nosníkov, ktoré poskytujú zvýšenú kapacitu zdvíhania a stabilitu v porovnaní s jedným dizajnom nosníka.

Kľúčové funkcie:

Kapacita vysokej zaťaženia:Vhodné pre náročné aplikácie, s zdvíhaním5 až 500 ton.

Široké rozpätie a pokrytie:Ideálne pre veľké pracovné priestory, ako sú lodenice, výstavba a oceľový priemysel.

Možnosti prispôsobenia:Môže byť vybavený rôznymi zdvihákom, vozidlami a riadiacimi systémami (manuálne, diaľkové alebo automatizované).

Vonkajšie a vnútorné použitie:Navrhnuté pre obidvekryté skladyavonkajšie dvory, často vybavené ochranou proti počasiu.

Bežné aplikácie:

Oceľové mlyny a ťažká výroba

Stavba lodí a železničné dvory

Stavebné odvetvia

Porty a manipulácia s kontajnermi







1. Bridgeova štruktúra

Dvojité hlavné nosníky: Dva paralelné lúče, ktoré podporujú vozík a zdvíhanie, ktoré poskytujú silu a stabilitu.

Koncové vozne: Pripojte hlavné nosníky k nohám a umožňujte pohyb pozdĺž koľajníc.

Chodníky a zábradlie(voliteľné): Poskytnite prístup k údržbe k žeriavovým komponentom.



.



Zdvíhací mechanizmus

Zdvíhací a vozík: Namontovaný na nosníkoch, pozostáva z:

Elektrický zdvihák alebo navijak: Zdvíha a znižuje zaťaženie.

Vozík: Zomreje zdvíhanie a pohybuje sa vodorovne pozdĺž nosníkov.

Lano alebo reťazec: Pripojí zdvíhanie s háčikom a zdvíha záťaž.

Hák alebo zdvíhacie pripojenie: Zaisťuje zaťaženie zdvíhania.





3. uviesťvozík

1. Koncový vozík priemyselného portálového žeriavu je kritickou súčasťou, ktorý spája žeriav s dráhovým lúčom alebo koľajnicou, po ktorej cestuje.

2. kde sú kľúčové vlastnosti a funkcie koncového vozíka:

Štruktúra

Valčeky alebo kolesá: Koncový vozík má zvyčajne niekoľko valčekov alebo kolies, ktoré jazdia pozdĺž hornej dráhy lúča alebo koľajnice. Sú navrhnuté tak, aby minimalizovali trenie a umožnili hladký pohyb žeriavu.

Ložiská a nápravy: Na podporu hmotnosti a pohybu sú valčeky alebo kolesá namontované na nápravy s ložiskami, ktoré zaisťujú, že sa môžu voľne otáčať bez nadmerného opotrebenia.

Uzatvárací mechanizmus: Niektoré koncové vozne môžu obsahovať blokovacie mechanizmy, ktoré môžu zaistiť žeriav v pevnej polohe, keď sa nepoužívajú alebo počas údržby.

Mechanizmy úprav: môžu existovať mechanizmy úpravy na jemné doladenie zarovnania a zabezpečenie toho, aby sa žeriav pohyboval rovno pozdĺž lúča dráhy bez odchýlky.

3. Koncový vozík je životne dôležitý pre stabilnú a spoľahlivú prevádzku portálového žeriavu. Zaisťuje, že žeriav sa môže hladko a efektívne pohybovať pozdĺž lúča dráhy, čím s presnosťou vykonáva svoje zdvíhacie a transportné funkcie. Správna údržba a kontrola koncového vozíka sú rozhodujúce pre zabránenie problémom, ktoré by mohli ovplyvniť výkon žeriavu alebo viesť k bezpečnostným rizikom.

4. MECHANIZOVANIE CESTAJÚCICH

1. Mechanizmus cestovania žeriavu priemyselného portálového žeriavu je zodpovedný za pohybu žeriavu vodorovne pozdĺž jeho dráhových lúčov alebo koľajníc. Tento mechanizmus umožňuje žeriavu prepravovať náklady na väčšej oblasti, vďaka čomu je mimoriadne užitočný v skladoch, lodeniciach a iných priemyselných prostrediach, kde je potrebné pohybovať ťažkými položkami okolo širokej rozlohy.

2. Kde sú kľúčové komponenty a vlastnosti mechanizmu cestovania žeriavu:

Komponenty cestovného mechanizmu

Jednotky hnacích jednotiek (trakčné jednotky): Toto sú zvyčajne elektrické motory, ktoré poskytujú silu na pohyb žeriavu. Počet jednotiek jednotiek sa môže líšiť v závislosti od veľkosti a kapacity žeriavu; Niektoré žeriavy môžu mať pre každú stranu viac motorov na rozdelenie zaťaženia.

Prevodovky: Prevodovky sa používajú na zníženie vysokej rýchlosti motora na nižšiu rýchlosť vhodnú pre cestovanie žeriavu. Zvyšujú tiež výstup krútiaceho momentu, ktorý je potrebný na presun žeriavu a jeho zaťaženia.

Kolesá alebo valčeky: Veľké kolesá alebo valčeky sú namontované na nápravy a sú poháňané motorom cez prevodovku. Tieto kolesá alebo valčeky jazdia pozdĺž hornej dráhy trámov alebo koľajníc a sú rozhodujúce pre stabilný pohyb.

3. Cestovný mechanizmus je jednou z najdôležitejších zložiek priemyselného portálového žeriavu, pretože určuje mobilitu a rozsah prevádzky žeriavu. Správna údržba a pravidelné inšpekcie sú rozhodujúce pre zabezpečenie toho, aby cestovný mechanizmus fungoval hladko a bezpečne. Akékoľvek problémy s týmto mechanizmom môžu výrazne ovplyvniť výkon a bezpečnosť žeriavu, čo je nevyhnutné, aby sa okamžite riešili všetky problémy.



5. Mechanizmus cestovania

1. Trolley cestovný mechanizmus priemyselného portálového žeriavu je zodpovedný za pohyby zdvíhacieho alebo zdvíhacieho mechanizmu horizontálne pozdĺž hlavného lúča alebo portálu žeriavu. To umožňuje žeriavu umiestniť zaťaženie presne v priečnom smere.

2. Mechanizmus cestovania vozíka pozostáva z niekoľkých kľúčových komponentov:

Komponenty mechanizmu cestovania vozíka

Jednotka pohonu: Spravidla elektrický motor, jednotka pohonu poskytuje energiu na presun vozíka. Veľkosť a kapacita motora závisia od zdvíhacej kapacity žeriavu a požadovanej rýchlosti vozíka.

Prevodovka: Prevodovka redukuje vysokú rýchlosť výstupu motora na nižšiu rýchlosť vhodnú pre cestovanie vozíka. Zvyšuje tiež krútiaci moment, ktorý je potrebný na presun mechanizmu zdvíhania a akéhokoľvek pripojeného zaťaženia.

Kolesá alebo valčeky: Trolúce jazdy na kolieskach alebo valcoch, ktoré sú namontované na nápravách. Tieto kolesá alebo valčeky cestujú pozdĺž prírub alebo stopy na hlavnom lúči, čo umožňuje vozíku pohybovať sa tam a späť.

Brzdový systém: Brzdový systém je integrovaný do vozíka, aby sa ovládal jeho pohyb a v prípade potreby ho držal v polohe. Môže to byť mechanická brzda, elektromechanická brzda alebo dynamický brzdový systém.

3. Mechanizmus cestovania vozíka je rozhodujúci pre presné umiestnenie záťaže v priečnom smere. Umožňuje žeriavu presne umiestniť zaťaženie v rôznych bodoch pozdĺž dĺžky portálu. Správna údržba a pravidelné inšpekcie sú nevyhnutné na zabezpečenie toho, aby mechanizmus vozíka fungoval hladko a bezpečne. Akékoľvek problémy s týmto mechanizmom môžu výrazne ovplyvniť prevádzkovú efektívnosť a bezpečnosť žeriavu, čo je nevyhnutné, aby bolo dôležité riešiť akékoľvek problémy okamžite.



6.

1. Žeriavové koleso priemyselného portálového žeriavu je kritickou súčasťou, ktorý umožňuje žeriavu pohybovať sa pozdĺž svojich dráhových lúčov alebo koľajníc. Tieto kolesá sú navrhnuté tak, aby podporovali hmotnosť žeriavu, jeho zaťaženie a akékoľvek ďalšie dynamické sily generované počas prevádzky.

2. kde sú kľúčové vlastnosti a funkcie žeriavových kolies:

Funkcie žeriavových kolies

Materiál: CHEEL CHEELS sa zvyčajne vyrábajú z vysoko pevných materiálov, ako je oceľ alebo liatina, aby sa zabezpečilo, že vydrží ťažké zaťaženie a napätia spojené s zdvíhacími operáciami.

Veľkosť a konfigurácia: Veľkosť kolies sa líši v závislosti od kapacity a dizajnu žeriavu. Môžu byť väčšie pre ťažšie žeriavy na rovnomernejšie rozdelenie záťaže. Počet kolies na nápravu a počet náprav na žeriav sa môžu tiež líšiť v závislosti od konštrukčných požiadaviek.

3. Karény zohrávajú dôležitú úlohu v mobilite a stabilite priemyselných portálových žeriavov. Sú zodpovední za prenos hmotnosti žeriavu a jeho zaťaženia do dráhových lúčov alebo koľajníc a zároveň umožňujú hladké cestovanie. Trvanlivosť a efektívnosť hnutia žeriavu do značnej miery závisia od kvality a stavu týchto kolies.

4. Udržiavanie kolesí žeriavov, vrátane pravidelných inšpekcií a včasnej výmeny opotrebovaných komponentov, je rozhodujúca pre bezpečnú a spoľahlivú prevádzku žeriavu. Zanedbanie údržby kolies môže viesť k zvýšeniu prestoje, zníženej účinnosti a potenciálnemu bezpečnostnému rizikám.



7.

1. Crane Hook priemyselného portálového žeriavu je kritickou súčasťou, ktorý umožňuje žeriavu zdvihnúť a pohybovať rôznymi nákladmi. Háčik je bodom kontaktu medzi mechanizmom zdvihu žeriavu a zaťažením, vďaka čomu je kľúčovým rozhraním pre bezpečné a efektívne operácie.

2. kde sú kľúčové vlastnosti a funkcie žeriavových háčikov:

Vlastnosti žeriavových háčikov

Materiál: Háčiky žeriavov sa zvyčajne vyrábajú z ocele s vysokou pevnosťou alebo zliatinou, aby sa zabezpečilo, že vydrží ťažké zaťaženia zapojené do zdvíhacích operácií. Materiál je vybraný pre jeho trvanlivosť a odolnosť voči opotrebeniu

Dizajn: Dizajn háčika obsahuje otvor v hornej časti, kde sa pripevňuje k zdvíhaciemu lanu, reťazcu alebo inému zdvíhaciemu zariadeniu. Spodná časť háčika má zakrivený tvar, ktorý mu umožňuje bezpečne sa zaoberať zdvíhacími bodmi pri zaťažení.

Bezpečnostná západka: Mnoho háčikov je vybavených bezpečnostnou západkou alebo blokovacím mechanizmom, aby sa zabránilo náhodnému skĺznutiu záťaže. Táto západka musí byť otvorená ručne, aby sa uvoľnilo zaťaženie na požadovanom mieste.

Hodnotenie zaťaženia: Každý háčik je hodnotený pre konkrétne maximálne zaťaženie a je nevyhnutné používať háčiky, ktoré sú hodnotené pre zamýšľané zaťaženie na zaistenie bezpečnosti a dodržiavania predpisov.



Motor

Motor priemyselného portálového žeriavu je kritickou súčasťou, ktorá poskytuje výkon potrebnú na zdvíhanie a pohyblivé zaťaženie. Motory v portálových žeriavoch sú zvyčajne elektrické a môžu byť rozdelené do dvoch hlavných typov na základe ich funkcie: zdvíhací motor a cestovný (alebo prechádzajúci) motor.

Zdvíhací motor je zodpovedný za zdvíhanie a spustenie háčika alebo uchopenia, ktoré sa zaoberá nákladom. Primárnou funkciou tohto motora je riadenie vertikálneho pohybu mechanizmu zaťaženia žeriavu.

Crane Motors sú elektrárňou priemyselných portálových žeriavov, ktoré poskytujú energiu potrebnú na zdvíhanie aj pohyblivé operácie. Výkon, spoľahlivosť a bezpečnosť žeriavu sú silne závislé od efektívnosti a trvanlivosti motorov. Správny výber, údržba a pravidelné kontroly týchto motorov sú rozhodujúce pre zabezpečenie plynulo a bezpečne fungovania žeriavu. Akékoľvek problémy s motormi môžu viesť k prevádzkovej neefektívnosti, zvýšeniu prestoje a potenciálnym bezpečnostným rizikám, čím sa vyžaduje okamžitá pozornosť na motorické problémy.

.

Spínač zvuku a svetla a limitný prepínač

1. Zvláštne portálové žeriavy sú vybavené zvukovým a ľahkým alarmovým systémom a obmedzenými prepínačmi, aby sa zvýšila bezpečnosť a prevádzková efektívnosť. Tieto komponenty zohrávajú rozhodujúcu úlohu pri predchádzaní nehodám a zabezpečovaní, aby žeriav fungoval v rámci určených parametrov.

2. Systém alarmového alarmu

Zvukový a ľahký alarmový systém je navrhnutý tak, aby upozornil personál v blízkosti žeriavu o jeho prevádzkovom stave. Tento systém je obzvlášť dôležitý v prostrediach, v ktorých žeriav pracuje v tesnej blízkosti pracovníkov alebo v prípade obmedzenia viditeľnosti.

3. Limit prepínače

Limitné spínače sú elektronické zariadenia, ktoré slúžia ako kritické bezpečnostné prvky na priemyselných portálových žeriavoch. Zistili polohu žeriavu alebo jeho komponentov a odrezali silu, keď žeriav dosiahne svoje prevádzkové limity, čím zabráni potenciálnym nehodám a poškodeniu.

4. Zvukový a ľahký alarmový systém a limitné prepínače sú neoddeliteľnou súčasťou bezpečnej prevádzky priemyselných portálových žeriavov. Alarmový systém zaisťuje, že personál si je vedomý pohybov žeriavu a prevádzkového stavu, čím sa znižuje riziko zrážok alebo iných nebezpečenstiev. Na druhej strane limitné spínače automatizujú bezpečnosť fyzickým bránením žeriavu v prevádzke za jeho konštrukčné limity. Tieto systémy spoločne prispievajú k bezpečnejšiemu pracovisku a chránia zariadenia žeriavu a personálu, ktorý okolo neho pracuje. Správna údržba a pravidelné testovanie týchto systémov sú nevyhnutné na to, aby sa zabezpečilo spoľahlivo a efektívne fungovanie fungovali.

10. SAFETY ZARIADENIA

Ochrana proti preťaženiu: Zabraňuje zdvíhaniu nad menovou kapacitou.

Limitné prepínače: Zastaví pohyb v preddefinovaných bodoch.

Pohotovostná zastávka: V prípade potreby rýchlo zastaví operácie žeriavu.

Anti-kolíny: Zabraňuje haváriám prekážkami alebo inými žeriavami.

Windproof & Storm Brzdes(Pre vonkajšie žeriavy): chráni pred extrémnym počasím.



11. Režim

1. Manuálna kontrola

Priamy zásah: operátor žeriavu priamo riadi zdvíhacie a cestovné pohyby žeriavu pomocou ručných kolies, páky alebo tlačidiel. Tento režim vyžaduje kvalifikovaných operátorov, ktorí môžu manuálne synchronizovať pohyby, aby sa dosiahlo požadované umiestnenie záťaže.

Jednoduché mechanizmy: Manuálne riadiace systémy sú vo všeobecnosti jednoduchšie v návrhu a môžu byť menej náchylné na zložité zlyhania.

Obmedzená presnosť: Presnosť pohybov žeriavu je obmedzená na zručnosti a skúsenosti operátora.

2.Semi-automatická kontrola

Prevádzka asistovanej: operátor žeriavu používa riadiace zariadenia, ako sú joysticks alebo pádlové prepínače, aby prikázali žeriavu, ale systém obsahuje automatizované funkcie, ktoré pomáhajú pri riadení rýchlosti a synchronizácie.

Vylepšená bezpečnosť: Poloautomatické systémy často zahŕňajú bezpečnostné prvky, ako sú automatické zastávky v limitoch nákladu alebo cestovných limitov.

Zlepšená efektívnosť: Tieto systémy môžu zlepšiť prevádzkovú efektívnosť znížením potreby vysoko kvalifikovaných operátorov.

3. Automatické ovládanie

Programovateľný logický radič (PLC): Operácie žeriavu sa riadia PLC, ktorý je možné naprogramovať tak, aby automaticky vykonávali konkrétne sekvencie operácií.

Presné ovládanie: Plne automatické systémy ponúkajú presnú kontrolu nad pohybmi žeriavu, čo umožňuje dôsledné vykonávanie zložitých manévrov.

Znížená ľudská chyba: Automatizované systémy znižujú potenciál pre ľudské chyby, zvyšujú bezpečnosť a spoľahlivosť.

Vzdialená prevádzka: V niektorých prípadoch je možné úplne automatické žeriavy prevádzkovať diaľkové odstránenie operátora z potenciálne nebezpečných prostredí.

4.Radio ovládanie

Bezdrôtová prevádzka: Operátor žeriavu používa rádiové vysielače na ovládanie žeriavu z diaľky, čo môže byť obzvlášť užitočné v prostrediach, kde je vizuálny kontakt s žeriavom obmedzený.

Zvýšená flexibilita: Rádiové riadenie umožňuje operátorom voľne sa pohybovať po pracovnej oblasti a zároveň udržiavať kontrolu nad žeriavom.

Bezpečnostné úvahy: Musia byť zavedené správne riadenie frekvencie a bezpečnostné opatrenia, aby sa zabránilo rušeniu alebo neoprávnenej prevádzke žeriavu.

5.com Ovládanie

Advanced Systems: Niektoré portálové žeriavy môžu používať počítačové systémy, ktoré integrujú pokročilé funkcie, ako sú strojové videnie, umelá inteligencia a analýza údajov na optimalizáciu operácií.

Zhromažďovanie údajov: Počítačom kontrolované žeriavy môžu zbierať prevádzkové údaje, ktoré sa môžu použiť na plánovanie údržby a prevádzkovú optimalizáciu.

Možnosti rozhrania: Prevádzkovatelia môžu interagovať s žeriavom prostredníctvom dotykových obrazoviek alebo iných pokročilých rozhraní, čím poskytujú podrobnú spätnú väzbu a možnosti riadenia.



12.oketch









Výhody dvojitého nosníka portálového žeriavu

A dvojitý nosníkPonúka niekoľko výhod oproti jednému nosníkovi a ďalším riešeniam zdvíhania. Tu sú kľúčové výhody:

1. Vysoké zaťaženie

Manipulovaťzaťaženie, zvyčajne od od5 až 500 ton.

Vhodné pre odvetvia, ktoré vyžadujú zdvíhanie veľkých a objemných materiálov.

2. Väčšia výška zdvíhania

S dvoma nosníkmi je zdvihVyššie zdvíhanie.

Ideálne pre aplikácie, kde je kritický vertikálny priestor.

3. Širšie rozpätie a pokrytie

Poskytuje aväčší pracovný priestorV porovnaní s jedným nosníkom žeriavov.

Môže pokryťveľké vzdialenosti a veľké priemyselné dvory, vďaka čomu je efektívny pre manipuláciu s materiálom.

4. Zvýšená stabilita a sila

DizajnZvyšuje tuhosť a minimalizuje vychýlenie, zabezpečuje bezpečnejšiu prevádzku.

Vhodný preťažké a časté používaniev náročných prostrediach.

5. Všestrannosť a prispôsobenie

Môže byť vybavený rôznymizdvíhacie mechanizmyako napríkladPopadnite vedrá, magnety a rozmerové lúče.

K dispozícii vrôzne konfigurácievrátanekoľajové, gumové unavené alebo polotygry.

6. Viaceré možnosti riadenia

Je možné prevádzkovať cezOvládanie príveskov, bezdrôtové diaľkové ovládanie alebo ovládanie kabíny, v závislosti od prevádzkových potrieb.

ZvýšenieBezpečnosť a ľahkosť prevádzky.

7. Vhodné pre vnútorné aj vonkajšie použitie

Môže byť navrhnutý sochrana poveternostných podmienokprevonkajšie aplikáciev lodeniciach, prístavoch a oceľových rastlinách.

Nastaviteľná výška nohyK dispozícii pre nerovnomerné povrchy.

8. Zvýšená produktivita a efektívnosť

Rýchlejšie manipulácie s materiálomkvôlivysoká rýchlosť a presnosť.

Redukciamanuálny pracovný a prevádzkový čas, zvýšenie celkovej účinnosti.

Prajete si porovnanie medzi žeriavmi s jedným a dvojitým nosníkom?





Aplikácie dvojitého nosníka portálového žeriavu

Dvojité nosníky portálové žeriavy sa široko používajú v odvetviach, ktoré si vyžadujú ťažké zdvíhanie a manipuláciu s materiálom na veľkých oblastiach. Ichkapacita vysokej zaťaženia, stabilita a všestrannosťUrobte z nich ideálne pre rôzne aplikácie.

1. Výroba a ťažký priemysel

Použitýoceľové mlyny, automobilové závody a továrne na strojena zdvíhanie a prepravu ťažkých zariadení, kovových listov a častí strojov.

Podporamontážne vedenia a výrobné procesy.

2. Stavba a námorný priemysel

Základnýlodenicena manipuláciu s veľkými loďami, motormi a oceľovými doskami.

PomáhaOpravy doky, výstavba lodí a nakladanie nákladu.

3. Železnica a preprava

Použitýželezničné dvoryna zdvíhanieVlak podvozkov, tratí a veľkých mechanických častí.

Pomáhaťnakladanie a vykladanie železničných kontajnerov.

4. Stavba a infraštruktúra

VýťahyPrefabrikované betónové segmenty, oceľové konštrukcie a mostíkové lúčepočas stavebných projektov.

PoužitýKonštrukcia diaľnice, metra a tunelana manipuláciu s veľkými komponentmi.

5. Logistika a skladovanie

Pomáhaporty, nákladné terminály a skladovacie zariadeniapre efektívne manipuláciu s materiálom.

Pohybyťažké nákladné kontajnerya hromadné materiály na veľké vzdialenosti.

6. Entelári a energetický sektor

Použitývodná energia, tepelné a jadrové rastlinyna zdvíhanie ťažkých turbín, generátorov a transformátorov.

Pomáhaťúdržba a inštalácia zariadenia.

7. Ťažba a metalurgia

Základnýťažobné miestaza manipuláciusuroviny, ruda a ťažké banské zariadenie.

PoužitýZávody na spracovanie kovovna prepravu roztaveného kovu, oceľových cievok a ďalších ťažkých výrobkov.

8. Letecký priemysel

PoužitýZostava a údržba lietadielna zdvíhanie častí a komponentov lietadla.

Pomáhahangáre a výrobné zariadeniaPre efektívne spracovanie lietadiel.

9. Cement a prefabrikované priemysel

VýťahyCementové bloky, prefabrikálne panely a rúrkypre rozsiahle stavebné projekty.

Zlepšovať saÚčinnosť v betónových výrobných závodoch.

10. Vojenská a obrana

Použitývojenské základne a obranné priemyselné odvetviana pohyb ťažkostranného vybavenia, vozidiel a zbraní.

Podporaúdržba a skladovanie vojenských aktív.





1. Dizajn a inžinierstvo

Podrobné inžinierstvo: Vyvíjajte podrobné inžinierske výkresy a špecifikácie vrátane hlavného lúča, zdvíhania, vozíka, koncových vozňov a ďalších komponentov.

Simulácia a modelovanie: Na modelovanie výkonu žeriavu a optimalizáciu jeho návrhu použite počítačový dizajn (CAD) a simulačné nástroje.

2. Výber materiálu

Špecifikácie materiálu: Vyberte vysokokvalitné materiály, ktoré spĺňajú požiadavky na pevnosť, trvanlivosť a tepelný odpor. Bežné materiály zahŕňajú vysoko pevnú oceľ, zliatiny a špecializované povlaky.

Obstarávanie: Zdrojové materiály od schválených dodávateľov, ktoré zabezpečujú, že spĺňajú potrebné normy kvality a certifikácie.

3. Výroba komponentov

Rezanie a tvarovanie: Nakrájajte a tvarov suroviny do požadovaných komponentov, ako sú lúče, stĺpy a konzoly. To môže zahŕňať procesy, ako je rezanie plazmy, rezanie laserom a obrábanie. Zvratenie a montáž: Zváracie komponenty dohromady, aby sa vytvorili štrukturálne prvky žeriavu. Zahŕňa to zváranie hlavného lúča, koncových vozňov a ďalších častí nosenia.

4. Zostava

Podskupina: Zostavte jednotlivé komponenty, ako je napríklad zdvíhací systém, vozík a koncové vozíky, do podkladov. Zahŕňa to montáž častí a zabezpečenie správneho zarovnania. Zostava: kombinujte čiastkové zostavy, aby ste vytvorili úplnú štruktúru žeriavu. To zahŕňa montáž zdvíhania a vozíka na hlavný lúč, pripevnenie koncových vozňov a inštaláciu riadiacich systémov.

5. Integrácia systémov

Elektrické systémy: Nainštalujte elektrické komponenty vrátane motorov, ovládacích panelov, zapojenia a senzorov. Zaistite, aby boli elektrické systémy žeriavu správne integrované a testované.

Riadiace systémy: Implementácia a konfigurujte riadiace systémy, ako sú programovateľné logické radiče (PLC), diaľkové ovládacie prvky a bezpečnostné zariadenia. Overte, či riadiace systémy fungujú správne a sú kalibrované.

6. Testovanie a zabezpečenie kvality

Predoperačné testovanie: Vykonajte predoperačné testy na kontrolu funkčnosti žeriavu vrátane testovania zaťaženia, prevádzkového testovania mechanizmov zdvíhania a cestovania a kontroly riadiaceho systému.

Testovanie bezpečnosti: Overte, či bezpečnostné prvky, ako sú limitné spínače, alarmy a núdzové zastávky, fungujú správne a spĺňajú bezpečnostné normy.

Inšpekcia: Vykonajte podrobnú kontrolu štruktúry a komponentov žeriavu, aby sa zabezpečila dodržiavanie špecifikácií dizajnu a štandardmi kvality.

7. Konečné úpravy a kalibrácia

Jemné doladenie: Vykonajte potrebné úpravy na optimalizáciu výkonu žeriavu a zabezpečenie plynulej prevádzky. To môže zahŕňať kalibračné senzory, ovládacie prvky nastavenia a doladenie zdvíhacieho systému.

Dokumentácia: Pripravte a skontrolujte dokumentáciu vrátane prevádzkových príručiek, sprievodcov údržby a bezpečnostných pokynov.

8. Dodanie a inštalácia

Preprava: Zaistite prepravu žeriavu na miesto inštalácie, čím sa zabezpečí, že sa s ním zaobchádza a bezpečne sa dodáva, aby sa zabránilo poškodeniu.

Inštalácia: Dohliadajte na inštaláciu žeriavu v zariadení zákazníka vrátane montáže, zarovnania a pripojenia k zdrojom energie a riadiacim systémom.

Výcvik: Poskytnite školenie pre prevádzkovateľov a personál údržby, aby ste sa uistili, že sú oboznámení s prevádzkovými a bezpečnostnými postupmi žeriavu.

9. Uvedenie do prevádzky a odovzdanie

Uvedenie do prevádzky: Vykonajte konečné testy na uvedenie do prevádzky s cieľom overiť, či žeriav funguje správne za podmienok v reálnom svete a spĺňa špecifikácie výkonnosti.

Odovzdanie: Oficiálne odovzdajte žeriav zákazníkovi a poskytuje všetku potrebnú dokumentáciu vrátane osvedčení o dodržiavaní predpisov, informácií o záruke a plánov údržby.







Kontrola materiálu

Inšpekcia kvality: Na zakúpených surovinách sa vykonáva prísna kontrola kvality, aby sa zabezpečilo, že spĺňajú požiadavky na návrh a vnútroštátne normy.

Ukladanie materiálu: Kvalifikované materiály sa ukladajú podľa klasifikácie, aby sa zabránilo korózii alebo poškodeniu.

Rezanie a formovanie

Odrezanie ocele: Na rezanie ocele podľa veľkosti konštrukčného výkresu použite rezanie plazmy, rezanie laserom alebo rezanie plameňa a ďalšie technológie.

Spracovanie formovania: Vytvorte oceľovú dosku ohybom, valcovaním, zváraním a inými procesmi na výrobu hlavného lúča, koncového lúča a ďalších konštrukčných častí.

Zváranie

Zváranie komponentov: Rezaté a tvarované oceľové časti sú privarené do hlavných štruktúr, ako je hlavný lúč, koncový lúč a vozík. Proces zvárania je potrebné prísne kontrolovať, aby sa zabezpečila štrukturálna sila a kvalita zvárania.

Inšpekcia zvaru: Na kontrolu zvarov použite nedeštruktívnu testovaciu technológiu (ako je ultrazvukové testovanie, rádiografické testovanie), aby ste zaistili, že neexistujú žiadne praskliny alebo iné defekty.

Obrábanie

Presné obrábanie: Presné obrábanie sa vykonáva na kľúčových komponentoch žeriavu, ako sú súpravy kolies, ložiskové sedadlá, kladky atď., Aby sa zabezpečila ich rozmerová presnosť a kvalita povrchu.

Zostavenie celého stroja

Valné zhromaždenie: Na základe predbežného zostavenia sa vykonáva celková montáž žeriavu vrátane konečnej inštalácie hlavného lúča, koncového lúča, mechanizmu zdvíhania, mechanizmu chôdze atď.

Uvedenie a testovanie

Za dynamických podmienok sa testuje prevádzkový výkon žeriavu vrátane testovania zdvíhania, chôdze, riadenia a ďalších funkcií. Celková veľkosť zostaveného žeriavu mosta sa skontroluje, aby sa zabezpečilo, že všetky rozmery spĺňajú požiadavky na konštrukciu.

Postrekovanie a ošetrenie protikoróznou činnosťou

Odstránenie hrdze povrchu: Odstránenie hrdze na povrchu žeriavu, bežné metódy zahŕňajú pieskové bleskovanie, morenovanie atď. Sprejovanie primérov: Sprejový antikorózny primér na ošetrenom povrchu, aby sa zabránilo oxidácii a korózii kovu. Postrek na postrekovanie vrchných latiek: Sprave Topco Cat podľa požiadaviek zákazníkov alebo priemyselných štandardov, aby sa žeriavu poskytol ochranný a dekoratívny efekt. Označenie: Po postrekovaní označte informácie o identifikácii žeriavu v súlade so špecifikáciami, ako je model, menovité zaťaženie atď.

Továreň a inštalácia

Balenie

Ochrana proti baleniu: Ochranne zabaľte kľúčové komponenty žeriavu, aby sa zabránilo poškodeniu počas prepravy. Doprava prepravy: Podľa podmienok veľkosti zariadenia a prepravy vyberte vhodnú dopravnú metódu na prepravu žeriavu na miesto zákazníka.

Prijatie a doručenie

Prijatie zákazníka

Prijatie na mieste: Zákazník vykonáva akceptovanie žeriavu podľa požiadaviek na zmluvu a technické špecifikácie, aby skontroloval výkon a kvalitu zariadenia.

Rektifikácia problémov: Ak sa nájdu nejaké problémy, výrobca ich musí napraviť včas, aby sa zabezpečilo, že zariadenie plne spĺňa požiadavky zákazníka. Dodávka a používanie operácie: Výrobca zvyčajne trénuje prevádzkovateľov zákazníka, aby zabezpečil, že môže prevádzkovať žeriav správne a bezpečne.

Populárne Tagy: Dvojité nosníky portál
