50 -tonový priemyselný konzolový gantrský žeriav



Iste! Tu je profesionálzavedeniepre a50- ton konzolový gantrský žeriavprispôsobené priemyselným aplikáciám:

---

50 ton konzolový portálový žeriav - Úvod

Ten50- ton konzolový gantrský žeriavje vysokokapacitný, vysokovýkonný zdvíhací systém určený na manipuláciu s veľkými a objemnými materiálmi v priemyselnom prostredí. Vďaka svojej robustnej konštrukcii a konzolovým dizajnom je tento žeriav ideálny pre vonkajšie a vnútorné aplikácie, kde sú stropné žeriavové systémy nepraktické alebo je priestor obmedzený.

Čo je konzolový portálový žeriav?

A konzolový žeriavobsahuje vodorovný lúč (nosník) podporovaný nohami na jednom alebo oboch koncoch, s rozšírenými úsekmi-konzolová konzoly-Tento projekt nad rámec podporných nôh. Tieto previsy umožňujú žeriavu zdvíhať a pohybovať sa zaťažením za rozpätie nôh, čím ponúkajú väčšiu flexibilitu pri manipulácii s nákladom a umiestnením.

---

Kľúčové funkcie:

Menovitá kapacita: 50 ton - ideálne pre stredné až ťažké priemyselné zdvíhanie.

Konzolové ramená: Predĺžený dosah na manipuláciu s nákladmi mimo rozpätia nohy, čo umožňuje ľahší prístup k nakladacím dokom, železničným automobilom alebo okrajom kontajnerov.

Oceľová konštrukcia: Vyrobené z vysokopevnostnej konštrukčnej ocele, aby sa zabezpečila trvanlivosť a odolnosť proti deformácii.

Zdvíhací systém: Vybavený elektrickým alebo hydraulickým zdvíhaním pre presné a bezpečné vertikálne zdvíhanie.

Mobilita: Môže byť koľajový alebo gumový unavený pre ľahký pohyb vo veľkých pracovných priestoroch.

Ovládanie možností: Prevádzkované prostredníctvom prívesného ovládača, bezdrôtového diaľkového ovládača alebo kabíny operátora.

---

Aplikácie:

Oceľové mlyny a výrobné dvory

Lodenice a terminály portov

Manipulácia s nákladom

Manipulácia s prefabrikátmi

Ťažká montážna zóna

---

Ten50- ton konzolový gantrský žeriavDodáva silnú kombináciu zdvíhacej sily, rozšíreného dosahu a štrukturálnej spoľahlivosti, ktorá je nevyhnutným nástrojom pre vysokoúčinné operácie v náročnom priemyselnom prostredí.





Komponenty jadra: ložisko, prevodovka, prevodovka, motor

Miesto pôvodu: Henan, Čína

Záruka: 1 rok

Hmotnosť (kg): 2000 kg

Video odchádzajúce inšpekcie: poskytnuté

Správa o teste strojov: poskytnutá

Kľúčové slová: portálový žeriav

Farba: prispôsobená

Veľkosť: prispôsobená

Dizajn: Dizajn optimalizácie počítača

Bezpečnosť: Vysoko flexibilný plochý kábel

Aplikácia: Construction Industrial, Workshop, Warehouse

Pracovná trieda: a 3- a8

Certifikácia: ISO, CE, BV, S GS, TUV

Zdroj energie: 380 ~ 480V, prispôsobené





1. Nosník (lúč)

Centrálny horizontálny lúč, ktorý podporuje zdvíhanie a vozík.

Navrhnuté pre kapacitu s vysokým obsahom zaťaženia a minimálne vychýlenie.

Dizajn typu krabičky alebo krového typu často pre pridanú štrukturálnu integritu.

Konzolové ramená

Rozšírené časti hlavného nosníka, ktoré vyčnievajú nad rámec jednej alebo obidvoch podporných nôh.

Umožnite žeriavu zdvíhať a umiestniť záťaže mimo rozpätia nôh, aby ste dosiahli lepší dosah a flexibilitu.

Podporné nohy (stĺpce)

Vertikálne oceľové konštrukcie spájajúce hlavný lúč s koncovými vozbami.

Môže byť buď jediná noha alebo dvojitá noha v závislosti od dizajnu (napr. Semi-Organtry alebo Pull Gantry).

Navrhnuté tak, aby počas prevádzky zvládli zvislé a bočné sily



Výťahový systém

Vysoko kapacitný elektrický alebo hydraulický zdvihák namontovaný na vozíku na vertikálne zdvíhanie.

Zahŕňa vodiče alebo reťazce, blok, háčik, motor, prevodovku a prepínače bezpečnostných limitov.

Vozík

Mechanizmus, ktorý nesie zdvíhanie pozdĺž hlavného nosníka.

Elektricky poháňaný hladký a presný bočný pohyb.

Navrhnuté na zvládnutie úplného 50- tonové zaťaženie bezpečne počas cestovania.



3.Vody kočiar \/ zostavy kolies

Nachádzajú sa na spodnej časti nôh a sú to ťažké kolesá s vysokými dňami (unavené gumy alebo unavené gumy).

Poskytnite mobilitu žeriavu naprieč stopami alebo povrchom zeme.

Často zahŕňajú mechanizmus pohonu pre poháňané cestovanie.





4. Systém pohonu

Poskytuje poháňaný pohyb celého žeriavu pozdĺž pozemných koľajníc alebo povrchu.

Používa motory, prevodovky a brzdy integrované do koncových vozňov.

5. Mechanizmus cestovania

1) Štrukturálne zloženie

Trolley rám: Rám je hlavnou štrukturálnou podporou vozíka, ktorá poskytuje potrebnú tuhosť a pevnosť na znášanie zaťaženia. Zvyčajne sa vyrába z ocele s vysokou pevnosťou, aby sa zabezpečila trvanlivosť a odolnosť proti deformácii pri ťažkých zaťaženiach.

Sada kolies: Kolesá sú často namontované na nápravy a ložiská vo vnútri týchto kolies sú navrhnuté pre kapacitu s vysokým obsahom zaťaženia a hladkej prevádzke.

Elektrický hnací motor: Pohyb vozidla je poháňaný elektrickým motorom, ktorý poháňa systém kolesa cez prevodovku a systém kladiek alebo reťazcov.

2) Funkcia prevádzkového mechanizmu vozíka

1. Horizontálny pohyb zdvihu

Trolley, ktorý nesie zdvíhací mechanizmus, sa pohybuje vodorovne pozdĺž portálovej koľajnice. Tento horizontálny pohyb umožňuje žeriavu zdvíhať a spúšťať materiály na veľkú plochu, ako je dvor, prístavisko alebo sklad.

2. Hladké a presné umiestnenie

Mechanizmus cestovania vozíka je určený na presnú kontrolu po pozícii Trolley. Je to rozhodujúce pre zabezpečenie toho, aby sa náklady vyzdvihli a presné umiestnili na požadovaných miestach.

3. Podpora mechanizmu zdvíhania

Zdvíhací systém je zvyčajne namontovaný na vozíku. Mechanizmus cestovania v vozíku umožňuje zdvíhaniu prechádzať dĺžkou portálu a zabezpečiť, aby zdvíhacie zariadenie mohlo pokryť celú plochu potrebnú pre operácie.

4. Distribúcia a stabilita záťaže

Vozík pomáha rovnomerne distribuovať zaťaženie cez štruktúru žeriavu. Keď sa vozík pohybuje, zaťaženie je udržiavané stabilné, čím sa znižuje riziko nerovnováhy, ktoré by mohlo viesť k nehodám.

5. Ovládanie rýchlosti

Mechanizmus cestovania v vozíku zahŕňa motory, prevody a niekedy variabilné frekvenčné jednotky (VFD), ktoré poskytujú potrebné riadenie rýchlosti pre pohyb vozíka. Pomáha to pri prispôsobovaní sa rôznym prevádzkovým potrebám, či už sa pomaly pohybuje pre presnosť alebo rýchlo pre efektívnosť.

6. Integrácia s inými pohybmi žeriavu

Mechanizmus cestovania vozíka je integrovaný s vertikálnymi (zdvíhacími) a pozdĺžnymi (gantrskými cestovnými). Pracuje v koordinácii s týmito funkciami, aby sa zabezpečila hladká a synchronizovaná prevádzka, čo uľahčuje vykonávanie zložitých výťahov a prevodov materiálov.

7. Bezpečnosť a manipulácia s nákladom

Mechanizmus často zahŕňa bezpečnostné prvky, ako sú limitné spínače alebo senzory, aby sa zabránilo tomu, aby vozík prekročil jeho prevádzkové hranice alebo zrážal sa s prekážkami, čím sa zvýšila bezpečnosť celej prevádzky žeriavu.

6.

1) Funkcia kolies

Kolesá poskytujú podporu pre štruktúru žeriavu a sú nevyhnutné na to, aby umožnili portálu žeriavu cestovať pozdĺž svojej dráhy. Tiež absorbujú sily generované hmotnosťou a prevádzkovými pohybmi žeriavu, čím sa tieto sily rozdeľujú, aby sa zabránilo poškodeniu trate a iných zložiek žeriavov.

V závislosti od účelu žeriavu a zaťaženia, ktoré spracováva, sú kolesá skonštruované tak, aby zvládli rôzne hmotnostné kapacity. Väčšie žeriavy alebo tie, ktoré sa používajú na ťažšie zdvíhanie, budú mať väčšie a robustnejšie kolesá.

2) Požiadavky na návrh

Žeriavové kolesá sa zvyčajne vyrábajú z vysokopevnostných oceľových alebo zliatinových materiálov, aby odolali hmotnosti žeriavu a jeho zaťaženia, zatiaľ čo trvalo konštantný pohyb a ťažké zaťaženie. Kolesá sú často navrhnuté s prírubou, aby sa zaistil hladký a stabilný pohyb pozdĺž koľajníc a zabránil im vykoľajeniu.

7.

Háčku žeriavu konzolového portálového žeriavu je nevyhnutnou súčasťou procesu zdvíhania a manipulácie. Tento háčik sa používa na pripevnenie a podporu zaťaženia počas zdvíhacích operácií.

Hák je zvyčajne vyrobený z vysoko pevnej ocele na manipuláciu s ťažkými záťažami. Má zakrivený tvar, s hlbokým hrdlom na bezpečné pripojenie k slučkám, reťazcom alebo iným zdvíhacím zariadeniam. Hák má zvyčajne bezpečnostnú západku, ktorá zabráni tomu, aby sa zaťaženie náhodou uvoľnil počas prevádzky.

Primárnou funkciou žeriavového háčika je spojenie zdvíhacieho mechanizmu žeriavu (ako je zdvíhací) s zaťažením. Pohybuje sa pozdĺž lúča portálového žeriavu (ktorý je podopretý nohami konštrukcie portálu) a môže byť zdvihnutý alebo spustený v závislosti od požiadaviek na zdvíhanie.

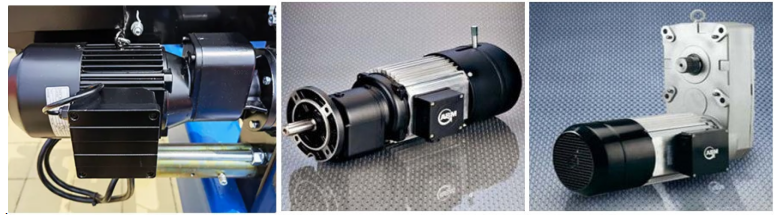

Motor

Motor konzolového portálového žeriavu je rozhodujúcou súčasťou zodpovedným za riadenie rôznych pohybov žeriavu, ako je zdvíhanie, vozík a pohyb portálov. V závislosti od návrhu a veľkosti žeriavu sa motor môže líšiť v type a špecifikáciách. Motory sú typicky riadené PLC (programovateľný logický regulátor) alebo VFD (variabilné frekvenčné jednotky) na upravenie rýchlosti a krútiaceho momentu pre efektívnu prevádzku.

Zdvíhací motor: Účel: Poháňa zdvíhací zdvih na zdvíhanie a zníženie záťaže.

Cestovný motor (Trolley Movement): Účel: Pohybuje vozík pozdĺž portálovej koľajnice.

Cestovný motor portálu (pohyb mostu): Účel: Pohybuje celú konštrukciu portálov pozdĺž pozemnej koľajnice, čo jej umožňuje preklenúť sa cez oblasť zaťaženia.

.

Spínač zvuku a svetla a limitný prepínač

1) Zvukový a ľahký alarmový systém

Zvukový a ľahký alarmový systém pre konzolový portálový žeriav je navrhnutý tak, aby zlepšil bezpečnosť poskytovaním vizuálnych a zvukových signálov v prípade neobvyklých podmienok alebo nebezpečenstiev. Tieto alarmy pomáhajú varovať operátorov, pracovníkov a personálu v blízkosti potenciálnych rizík.

Zvukový alarm (roh alebo siréna): Účel: upozorňuje personál na núdzovú alebo neobvyklú situáciu. Zvonky: zvyčajne hlasné a upútané pozornosť, ako napríklad siréna alebo roh s rôznymi vzormi (nepretržitý, prerušovaný alebo pulzovaný), aby signalizoval rôzne typy výstrah: zvyčajne nainštalovaný v kontrolnej kabíne žerane, v blízkosti gantry alebo v strategických lokalitách, kde sú pracovné miesta najväčšie.

Svetlý alarm (bleskové svetlo alebo blikajúci maják): Účel: Poskytuje vizuálne upozornenie, ktoré je možné vidieť v oblastiach, kde samotný zvuk nemusí byť efektívny (napr. V hlučných prostrediach alebo vo vzdialenosti). Typ osvetlenia: bežne sa používa svetlá alebo rotujúce bleskové svetlá alebo majáky, často s rôznymi farbami, ktoré naznačujú rôzne úrovne varovania.

Červená: Kritický alarm (nebezpečná situácia).

Žltá\/jantárová: Upozornenie (varovanie alebo netradičný problém).

Modrá: Môže označiť prevádzkový stav alebo inú špecifickú podmienku.

2) Limitský spínač

Limitský prepínač konzolového portálového žeriavu je bezpečnostné zariadenie, ktoré sa používa na zabránenie preceňovania žeriavu alebo presunutí za jeho preddefinované limity. Je to nevyhnutná súčasť na zabezpečenie správnej a bezpečnej prevádzky žeriavu. Conlyver Gantry Crane sa zvyčajne skladá z veľkej štruktúry s mostom a zdvihnutím, ktorý sa často používa v priemyselnom prostredí, ako sú prístavy alebo sklady na zdvíhanie a pohyb vysokých zaťažení.

Funkcia limitného prepínača:

Detekcia polohy: Limitský spínač zistí, keď zdvihák alebo vozík žeriavu dosiahne svoju určenú koncovú polohu (buď úplne zdvihnutá, spustená alebo posunutá pozdĺž trate). To pomáha predchádzať mechanickému poškodeniu spôsobeným nadmerným cestovaním.

Bezpečnosť: Pôsobí ako bezpečná zlyhanie, aby zabránila pohybu žeriavu, ak dosiahne svoju hranicu. To znižuje riziko nehôd a chráni žeriav aj okolité zariadenie.

Automatizácia: Limitné prepínače môžu byť pripojené k riadiacemu systému žeriavu. Keď sa spustí limitný spínač, pošle signál do riadiaceho systému, aby zastavil žeriav alebo zvrátil jeho smer.

Typy limitných spínačov pre portálové žeriavy:

Spínač mechanického limitu: Tento typ používa fyzický ovládač na otvorenie alebo zatvorenie kontaktov, keď žeriav dosiahne limit. Je to bežne používané, jednoduché a nákladovo efektívne riešenie.

Spínač magnetického limitu: Tieto používajú magnetické polia na detekciu polohy cieľa bez priameho kontaktu, čím poskytujú odolnejšie a dlhšie trvajúce riešenie.

Spínač limitu priblíženia: Detekuje prítomnosť cieľa bez kontaktu s použitím senzora a často sa používa v pokročilejších alebo vyšších rýchlostných aplikáciách.

10. SAFETY ZARIADENIA

Obmedzovače preťaženia

Spínače cestovného limitu(pre pohyb vozíka a žeriavu)

Zdvíhacie výškové obmedzovače

Pohotovostná zastávka

Protichodné systémy(Voliteľné pre viacero žeriavov)

Alarmy a signálne svetlá

11. Režim

1) 1. Manuálne ovládanie

Popis: Operátori manuálne ovládajú žeriav pomocou príveskov, pák alebo ovládacích panelov priamo na mieste.

Vlastnosti:

Jednoduché použitie a údržba.

Vhodný pre menej zložité zdvíhacie úlohy.

Aplikácie: Používa sa v menších prevádzkach alebo v miestach s nízkymi požiadavkami na automatizáciu.

2. Diaľkové ovládanie

Popis: Prevádzkovatelia používajú bezdrôtové zariadenie na diaľkové ovládanie na prevádzku žeriavu z bezpečnej vzdialenosti.

Vlastnosti:

Zlepšená bezpečnosť tým, že operátorovi umožňuje zostať v záťaži.

Väčšia prevádzková flexibilita.

Zvládne zložitejšie pohyby.

Aplikácie: skladovanie, logistické dvory a ďalšie prostredia, ktoré si vyžadujú vyššiu presnosť.

3. Ovládanie kabíny

Popis: Prevádzkovateľ sedí v kabíne pripojenej k žeriavu a ovláda operácie pomocou joystickov alebo ovládacích panelov.

Vlastnosti:

Poskytuje operátorovi jasný pohľad na záťaž a pracovnú oblasť.

Vhodné pre vysoké a dlhodobé operácie.

Aplikácie: rozsiahle priemyselné miesta, ako sú lodenice, oceľové mlyny alebo výstavba.

4. Poloautomatická kontrola

Popis: Niektoré operácie (napríklad opakované pohyby) sú automatizované, zatiaľ čo iné vyžadujú manuálny vstup.

Vlastnosti:

Znižuje pracovné zaťaženie operátorom.

Zvyšuje účinnosť opakujúcich sa úloh.

Aplikácie: Montážne vedenia, logistické náboje a úlohy zahŕňajúce opakované zdvíhanie a polohovanie.

5. Plne automatické ovládanie

Popis: Žeriav pracuje autonómne na základe vopred naprogramovaných pokynov alebo vstupov senzora.

Vlastnosti:

Vysoká presnosť a účinnosť.

Eliminuje ľudskú chybu a znižuje náklady na pracovnú silu.

Často integrované s inteligentnými systémami alebo internetu vecí na monitorovanie a analýzu údajov.

Aplikácie: porty, automatizované sklady a prostredia vyžadujúce vysokorýchlostné a presné operácie.

6. Hybridné ovládanie (príručka + automatické)

Popis: Kombinuje manuálne a automatické možnosti riadenia, čo umožňuje flexibilitu na základe požiadaviek na úlohy.

Vlastnosti:

Prispôsobiteľné rôznym prevádzkovým potrebám.

Zvyšuje účinnosť bez kontroly obetovania.

Aplikácie: Stránky, ktoré vyžadujú ľudský dohľad aj automatizáciu.

12.oketch



Hlavný technický





Tu je jasný a profesionálny prehľad ovýhodyzIndustrial 50- ton konzolový portálový žeriav:

---

Výhody 50 -ton konzolového portálu žeriavu

Vysoká kapacita

S tonovým zaťažením 50- je ideálny na manipuláciu s veľkými, ťažkými materiálmi, ako sú oceľové dosky, strojové zariadenia, prefabrikovaný betón a prepravné kontajnery.

Predĺžený pracovný rozsah

Tenkonzolové ramenáRoziaďte sa za podporné nohy žeriavu, čo umožňuje žeriavu pohybovať sa a umiestniť zaťaženia mimo hlavného rozpätia, aby sa previsli doky, železničné vozidlá alebo obmedzené oblasti.

Optimalizácia priestoru

Maximalizuje použiteľnú podlahovú plochu udržiavaním pracovnej oblasti pod žeriavom je čistá a prístupná.

Konštrukcia konzoly umožňuje operácie načítania\/vykladania mimo stopy nôh, čím sa zlepšuje účinnosť rozloženia.

Flexibilná inštalácia

Môže byť vystavený železnici pre cestovanie na veľké vzdialenosti alebo gumové unavené z hľadiska mobility v rôznych miestach.

Vyžaduje menšiu režijnú štruktúru v porovnaní s mostovými žeriavmi, vďaka čomu je vhodná pre vonkajšie dvory alebo miesta bez nadzemnej infraštruktúry.

Prispôsobiteľnosť na vonkajšie podmienky

Postavený z materiálov odolných voči poveternostným vplyvom a voliteľné ochranné povlaky pre spoľahlivý výkon vo vonkajších prostrediach, ako sú lodenice a výstavba.

Nákladovo efektívna alternatíva

Ponúka ekonomickejšie riešenie v porovnaní s budovaním trvalého systému režijných žeriavov, najmä pre dočasné alebo polotrvalé lokality.

Ľahká údržba

Všetky mechanické komponenty (zdviháky, pohonné motory atď.) Sú ľahko dostupné z úrovne zeme, zjednodušujúce inšpekcie a opravy.

Prispôsobiteľné konfigurácie

Môže byť prispôsobený v rozpätí, výške, konzolovej dĺžke a mechanizme zdvíhania, aby sa uspokojili konkrétne prevádzkové potreby a priestorové obmedzenia.

Zlepšená prevádzková efektívnosť

Vysokorýchlostné zdvíhacie a vozidlo, spolu s presnými ovládacími prvkami (VFD alebo diaľkovo ovládané), skrátia časy cyklu a zvýšite produktivitu.

Zvýšená bezpečnosť

Vybavené komplexnými bezpečnostnými systémami vrátane ochrany preťaženia, limitných prepínačov, núdzových zastávok a výstražných poplachov, aby sa zabezpečila bezpečná prevádzka v náročnom priemyselnom prostredí.







1. Stavebný priemysel

Zdvíhanie ťažkých stavebných materiálov, ako sú oceľové lúče, betónové bloky a ďalšie stavebné komponenty.

Prepravné a polohovacie materiály na staveniskách.

2. Výrobné zariadenia

Zaobchádzanie s veľkými komponentmi alebo strojmi vo výrobných linkách.

Pohyb surovín alebo hotového tovaru v závode.

3. Lodenice a prístavy

Nakladacie a vykladacie nádoby alebo náklad z lodí.

Preprava komponentov ťažkých lodí alebo údržbárskeho zariadenia.

4. Skladovanie a logistika

Stohovanie a organizovanie tovaru vo vonkajších alebo vnútorných skladovacích priestoroch.

Nakladanie a vykladanie nákladných vozidiel alebo železničných vozidiel.

5. Letectvo a letectvo

Manipulácia s veľkými komponentmi lietadiel, ako sú trupy, krídla alebo motory.

Podporné operácie údržby a montáže.

6. Železničné dvory

Zdvíhanie a polohovanie železničných komponentov, ako sú trate alebo podvozky.

Nakladanie a vykladanie železničného nákladu.

7. Oceľové mlyny a zlievárne

Pohybovanie ťažkých oceľových dosiek, cievok alebo odliatkov.

Manipulácia s roztavenými kovovými kontajnermi.

8. Baníctvo a ťažké priemyselné odvetvia

Preprava ťažkých zariadení a materiálov v banských operáciách.

Manipulácia s veľkými strojmi na montáž alebo opravu.

9

Inštalácia alebo údržba turbín, generátorov a ďalšie zariadenia na ťažkú ​​energiu.

Preprava nádob na palivo alebo odpadu v jadrových alebo tepelných rastlinách.

Žeriavvýroba postup

1. Dizajn a inžinierstvo

Analýza požiadaviek

Pochopte špecifikácie klienta (kapacita zaťaženia, rozpätie, výška, pracovné prostredie atď.).

Stanovte prevádzkové parametre: Zdvíhanie výšky, rýchlosť cestovania, pracovná frekvencia atď.

Predbežný dizajn

Vytvorte koncepčné vzory a 3D modely.

Vyberte materiály založené na podmienkach pevnosti a prostredia.

Podrobné inžinierstvo

Vyvíjajte podrobné inžinierske výkresy (konštrukčné komponenty, mechanizmy, elektrické systémy).

Vykonajte stres a analýzu únavy, aby ste zaistili bezpečnosť.

2. Materiálne obstarávanie

Zdroj vysokokvalitné materiály vrátane:

Oceľové platne a profily pre konštrukčné komponenty.

Motory, prevodovky a ďalšie mechanické časti.

Elektrické systémy a riadiace komponenty.

Skontrolujte materiály, aby ste zabezpečili dodržiavanie štandardov kvality.

3. Výroba

Výroba konštrukčných komponentov

Vystrihnite, zvar a zostavte oceľové konštrukcie (hlavný nosník, konzolové ramená, nohy atď.).

Zaistite presné zarovnanie a rozmery.

Vykonajte povrchové ošetrenie (napr. Výbuch, maľba) na ochranu korózie.

Mechanická zostava

Zostavte mechanické časti (vozík, zdvíhanie, kolesá atď.).

Nainštalujte motory, prevodovky a pohonné systémy.

Elektrická zostava

Nainštalujte elektrické komponenty (ovládacie panely, káble, senzory).

Drôt a pripojte systém, aby ste zaistili funkčnosť.

4. Kontrola kvality

Kontrola materiálu

Overte testy na certifikáciu a vykonanie materiálu (napr. Testy ťahu).

Štrukturálna kontrola

Skontrolujte kvalitu zvaru (napr. Ultrazvukové testovanie).

Zabezpečte rozmerovú presnosť a povrchovú úpravu.

Montážna kontrola

Skontrolujte zarovnanie a funkčnosť všetkých častí (mechanické a elektrické).

Zaťaženie

Vykonajte statické a dynamické testy zaťaženia, aby ste zaistili bezpečnú prevádzku.

5. Testovanie akceptácie v továrni (tuk)

Vykonajte komplexný skúšobný beh vrátane:

Testy s plným zaťažením a preťažením.

Funkčnosť všetkých bezpečnostných zariadení (napr. Limitné spínače, núdzové brzdy).

Hladká prevádzka cestovania vozíka, zdvíhania a žeriavu.

Výsledky dokumentu a získajte schválenie klienta.

6. Demontáž a balenie

Demontujte žeriav do prenosných sekcií.

Zložte komponenty bezpečne, aby sa zabránilo poškodeniu počas prepravy.

Označte a pripravte si zoznam obalov na efektívne opätovné zostavenie.

7. Preprava

Dodajte komponenty žeriavu na inštalačné miesto pomocou vhodných prepravných metód.

8. Inštalácia a uvedenie do prevádzky

Zostava na mieste

Zostavte štrukturálne komponenty a mechanické systémy.

Nainštalujte elektrické systémy a ovládacie panely.

Kalibrácia a testovanie

Prekalibrujte systém žeriavu pre podmienky špecifické pre dané miesto.

Vykonajte testovanie záťaže na mieste na overenie výkonu.

9. Odovzdanie

Poskytnite školenie zamestnancom klienta o bezpečnej prevádzke a údržbe.

Dodajte technickú dokumentáciu (používateľská príručka, príručka údržby, certifikáty).

Získajte konečné schválenie a prijatie od klienta.

10. Podpora popredajov

Ponúknite záručné služby a podporu údržby.

Poskytnite náhradné diely a technickú pomoc podľa potreby.

Zobraziť workshop:

Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo uložených 32 zváračských vedení, plánuje sa nainštalovať 50 50 a miera automatizácie celej produktovej rady dosiahla 85%.
