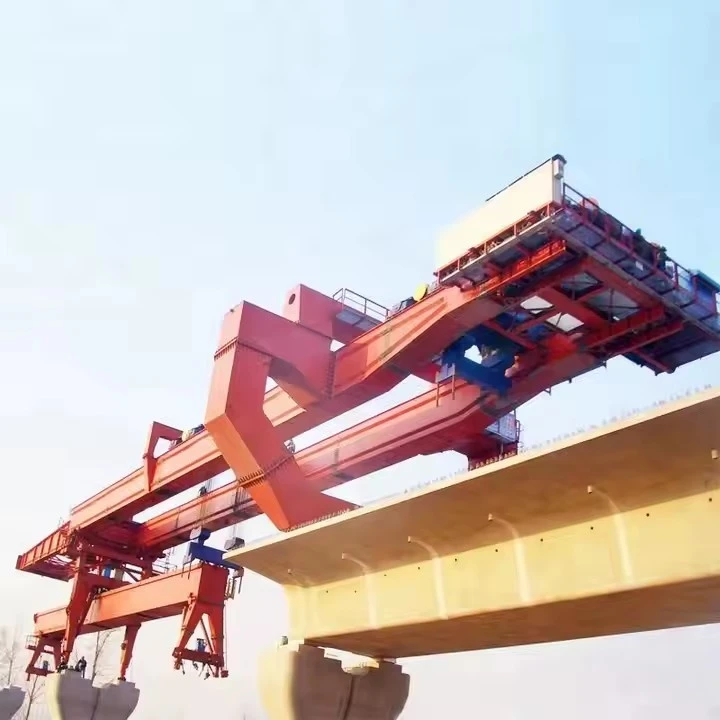

Vybavenie 500 tonového odpaľovacieho mostíka

500-odpaľovač mostov je ťažké-zariadenie používané pri stavbe veľkých mostov, najmä na spúšťanie prefabrikovaných alebo odlievaných-na-segmentov mostov. Tieto stroje sú nevyhnutné pre projekty zahŕňajúce dlhé mosty, viadukty alebo vyvýšené diaľnice, kde sú tradičné žeriavy alebo falošné systémy nepraktické.





Kľúčové vlastnosti 500-tonového mostného odpaľovača:
Vysoká nosnosť – Navrhnuté na manipuláciu so segmentmi s hmotnosťou do 500 ton.

Samočinný{0}}spúšťací mechanizmus – posúva sa vpred pozdĺž mostovky v priebehu výstavby.

Modulárny dizajn – nastaviteľný pre rôzne šírky a rozpätia mostov.

Hydraulické systémy – Pre presné polohovanie ťažkých segmentov.

Počítačom-riadená prevádzka – zaisťuje presnosť umiestnenia segmentov.

Bezpečnostné systémy – zahŕňa stabilizátory, protišmykové{0}}mechanizmy a ochranu proti preťaženiu.





Vybavenie 500-tonového odpaľovacieho zariadenia mosta – technické špecifikácie
1. Všeobecný popis
Určenie: Určené na spúšťanie prefabrikovaných alebo montovaných segmentov mostov (nosníky, paluby atď.) do 500 ton.

Použitie: Diaľničné/železničné mosty, vojenské mosty, modulárne mostné konštrukcie.

Typ: S vlastným-pohonom, modulárnym alebo koľajnicovým{1}}montovaným v závislosti od dizajnu.

2. Kapacita zaťaženia
Maximálna štartovacia kapacita: 500 metrických ton (vrátane mostného segmentu + hmotnosť zariadenia).

Dĺžka rozpätia: Nastaviteľná (zvyčajne 30 až 60 m na jeden štart).

Zdvíhací systém: Hydraulické zdviháky alebo navijaky so synchronizovaným ovládaním.

3. Konštrukčné komponenty
Spúšťací nos/portál: Teleskopický alebo modulárny pre nastaviteľný dosah.

Nosný rám/nosníky:-vysokopevná oceľ (napr. ASTM A572 Grade 50).

Hydraulický systém:

Kapacita čerpadla: Tlak väčší alebo rovný 500 barov.

Valce: Synchronizované viacbodové zdvíhanie-.

Cestovný systém:

Kolesá/pásy: Samo{0}}poháňané s ťažkými-ložiskami.

Koľajnicové navádzanie (ak je použiteľné): Presný systém nastavenia.

4. Napájanie a ovládanie
Zdroj energie: Dieselový motor (napr. 300–400 kW) alebo elektromotor (pre pevné inštalácie).

Riadiaci systém: PLC-založený s možnosťou diaľkového ovládania.

Bezpečnostné prvky: snímače zaťaženia, núdzové brzdy, protišmykové{0} mechanizmy.

5. Mobilita a nastavenie
Doprava: Modulárny dizajn pre demontáž/prepravu pomocou nákladných áut.

Čas montáže: Menej ako alebo rovný 48 hodinám (s podporou žeriavu).

Rýchlosť spúšťania: 5–10 m/hod (nastaviteľná).

6. Environmentálne a prevádzkové podmienky
Prevádzková teplota: –20 stupňov až +50 stupňov .

Odolnosť proti vetru: Stabilná do 15 m/s (v prevádzke), 25 m/s (zaparkovaná).

Zemný tlak: menší alebo rovný 150 kPa (s podperami/podložkami).

7. Súlad a normy
Kódy dizajnu: EN 1993 (Eurocode 3), AASHTO alebo špecifické pre daný projekt.

Bezpečnosť: OSHA/ISO 13849 (bezpečnosť stroja).





500{1}}tonový mostný odpaľovač je vysokovýkonné zariadenie používané pri stavbe mostov na zdvíhanie, prepravu a umiestňovanie veľkých mostných segmentov. Nižšie sú uvedené kľúčové komponenty takéhoto systému:

1. Hlavné konštrukčné komponenty
Spúšťací portál (hlavný rám) – Primárna oceľová konštrukcia, ktorá preklenuje oblasť konštrukcie a podporuje spúšťací mechanizmus.

Predné a zadné podpery – Dočasné podpery, ktoré stabilizujú odpaľovač počas umiestňovania segmentu.

Spúšťací nos (voliteľné) – Rozšíriteľná predná časť, ktorá pomáha nasmerovať segmenty mostíka do správnej polohy.

2. Systém zdvíhania a manipulácie
Hydraulické zdviháky (kapacita 500{1}}ton) – Vysokokapacitné zdviháky na zdvíhanie a polohovanie segmentov mosta.

Navijaky a kladkostroje – Elektrické alebo hydraulické systémy na horizontálny pohyb segmentov.

Vozík a pojazdový mechanizmus – Umožňuje pohyb zdvíhacieho systému pozdĺž portálu.

3. Systém pohybu a pohonu
Hydraulický systém Push/Pull – Posúva odpaľovač dopredu pozdĺž zarovnania mostíka.

Dráhový alebo koľajnicový systém – Poskytuje navádzanú cestu pre pohyb odpaľovacieho zariadenia.

Šmykové nosníky/podložky – Podporné plochy pre hladké kĺzanie pri štarte.

4. Hydraulické a energetické systémy
Hydraulická pohonná jednotka (HPU) – dodáva tlakový olej do zdvihákov a valcov.

Ovládací panel (založený na PLC{0}}alebo manuálny) – Spravuje operácie ako zdvíhanie, spúšťanie a zarovnávanie.

Elektrické generátory – poskytujú energiu pre motory, ovládacie prvky a osvetlenie.

5. Zarovnávacie a polohovacie systémy
Meracie a monitorovacie senzory – Laserové navádzače alebo GPS na presné umiestnenie segmentov.

Nastaviteľné podpery – dolaďte-polohu spúšťača pre presnosť.

Vyrovnávacie zdviháky – Zaistite stabilitu na nerovnom teréne.

6. Bezpečnostné a pomocné komponenty
Protišmykové brzdy a zaisťovacie kolíky – zabraňujú neúmyselnému pohybu.

Systémy núdzového zastavenia – pre okamžité vypnutie v prípade poruchy.

Pracovné plošiny a prístupové rebríky – Pre prístup operátora počas montáže a údržby.

7. Transportné a montážne komponenty
Modulárne sekcie – Umožňuje demontáž a prepravu na nové miesta.

Upevňovacie body žeriava – Na zdvíhanie a montáž odpaľovacieho zariadenia.









Odpaľovač mostov s hmotnosťou 500{1}} je vysokovýkonné zariadenie používané pri stavbe mostov, najmä na spúšťanie prefabrikovaných segmentov, nosníkov alebo celých mostných polí. Tu sú jeho kľúčové výhody:

1. Vysoká nosnosť
Dokáže uniesť až 500 ton, vďaka čomu je vhodný pre mosty s veľkým rozpätím{1}}, diaľničné viadukty a železničné mosty.

Znižuje potrebu viacerých žeriavov alebo podporných konštrukcií, čím zvyšuje efektivitu.

2. Presnosť a kontrola
Vybavené hydraulickými alebo počítačovými riadiacimi systémami na presné polohovanie segmentov mosta.

Zabezpečuje hladké a bezpečné umiestnenie ťažkých komponentov.

3. Časová a nákladová efektívnosť
Urýchľuje výstavbu spustením veľkých segmentov v jednej operácii.

Znižuje náklady na prácu a vybavenie v porovnaní s tradičnými metódami, ako je zdvíhanie žeriavom.

4. Prispôsobivosť rôznym typom mostov
Hodí sa pre skriňové nosníky, T-nosníky, segmentové mosty a oceľové priehradové nosníky.

Nastaviteľné podpery a modulárny dizajn umožňujú použitie v rôznych terénoch (mestský, horský alebo nad vodou).

5. Zvýšená bezpečnosť
Minimalizuje riziká spojené s ručným zdvíhaním a montážou.

Stabilné podporné systémy zabraňujú nehodám pri štarte.

6. Znížený vplyv na životné prostredie
Vyžaduje menej dočasných podpier, čím sa minimalizuje narušenie pôdy.

Nižšia hlučnosť a vibrácie v porovnaní s viacerými ťažkými žeriavmi.

7. Schopnosť spustenia na diaľku-
Dokáže spustiť mostné segmenty na dlhé rozpätia (50 až 100 m+) bez medziľahlých podpier.

Ideálne na prekračovanie riek, údolí alebo diaľnic bez narušenia premávky pod nimi.

8. Automatizácia a diaľkové ovládanie
Niektoré modely sú vybavené automatickou synchronizáciou pre vyvážené rozloženie záťaže.

Diaľkové monitorovanie zvyšuje efektivitu a bezpečnosť.

9. Trvanlivosť a nízka údržba
Vyrobené z{0}}vysokopevnej ocele a komponentov odolných proti opotrebeniu-pre dlhodobé-používanie.

Vyžaduje minimálne prestoje na údržbu.

10. Všestrannosť v stavebných metódach
Podporuje postupné spúšťanie, vyváženú konzolu a techniky spúšťania po{0}}rozsahu.

Dá sa použiť na prefabrikované aj liate mosty-in{1}}na mieste.

Záver
500{1}}tonové odpaľovacie zariadenie mostov je vysoko efektívne, bezpečné a nákladovo-efektívne riešenie pre modernú stavbu mostov, najmä pre veľké-infraštruktúrne projekty. Jeho schopnosť presne zvládnuť masívne bremená ho robí nepostrádateľným pre inžinierov pracujúcich na viaduktoch, nadjazdoch a mostoch s dlhým rozpätím.





Odpaľovacie zariadenie mostov s hmotnosťou 500{1}} je ťažký-stroj používaný predovšetkým pri stavbe mostov, najmä na spúšťanie prefabrikovaných alebo odlievaných-segmentov mostov na mieste. Nižšie sú uvedené jeho kľúčové aplikácie a funkcie:

Aplikácie:
Spúšťanie prefabrikovaných segmentov – Používa sa na zdvíhanie a umiestnenie prefabrikovaných betónových segmentov pre trámové mosty, viadukty a káblové-upevnené mosty.

Span{0}}by-Span Construction – Uľahčuje postupné spúšťanie mostových dosiek cez podpery.

Vyvážená konzolová konštrukcia – pomáha pri symetrickom umiestňovaní segmentov v konštrukcii konzolového mosta.

Ťažké zdvíhanie v stiesnených priestoroch – Ideálne pre mestské alebo obmedzené prostredie, kde majú žeriavy obmedzený prístup.

Železničné a diaľničné mosty – bežne používané vo veľkých-infraštruktúrnych projektoch.





Výroba 500{2}}tonového odpaľovacieho zariadenia mostov je zložitý proces zahŕňajúci návrh, obstarávanie materiálu, výrobu, montáž, testovanie a uvedenie do prevádzky. Nižšie je uvedený štruktúrovaný výrobný postup pre takéto vysokovýkonné zariadenie na spúšťanie mostov:

1. Fáza dizajnu a inžinierstva
Analýza požiadaviek: Definujte nosnosť (500 ton), dĺžku rozpätia, mobilitu a prispôsobivosť terénu.

Konštrukčný návrh: CAD modelovanie (AutoCAD, SolidWorks) pre nosníky, spúšťací nos, podporné rámy a hydraulické systémy.

Simulácia a validácia: Analýza konečných prvkov (FEA) na testovanie napätia, priehybu a dynamického zaťaženia.

Súlad s predpismi: Zabezpečte dodržiavanie noriem (AASHTO, EN, ISO alebo špecifické{0}}špecifikácie klienta).

2. Obstarávanie materiálu
Vysokopevnostná oceľ: ASTM A572 triedy 50 alebo ekvivalentná pre hlavné nosníky.

Hydraulické komponenty: Čerpadlá, valce (kapacita 500 ton) a regulačné ventily.

Mechanické časti: Ozubené kolesá, ložiská, navijaky a podvozky (s vlastným{0}}pohonom alebo koľajnicou-namontované).

Elektrické a riadiace systémy: PLC, senzory a moduly diaľkového ovládania.

3. Proces výroby
A. Konštrukčná výroba
Rezanie a tvarovanie: CNC plazmové/oxy{0}}rezanie oceľových plechov.

Zváranie: Zváranie pod tavivom (SAW) pre nosníky; certifikovaní zvárači (normy AWS/EN).

Obrábanie: Vŕtanie, frézovanie na presné zarovnanie{0}}dier pre skrutky.

B. Hydraulická a mechanická zostava
Zostava hydraulického okruhu: Integrácia čerpadiel, hadíc a valcov.

Podvozok a trakčný systém: Montáž kolies, motorov a brzdových systémov.

C. Elektrické a riadiace systémy
Zapojenie a snímače: Snímače zaťaženia, snímače polohy a núdzové zastavenia.

Ovládací panel: Programovanie PLC pre synchronizované spustenie.

4. Montáž a integrácia
Pod{0}}zostava: Spojte nosníky, nosnú časť a podporné rámy.

Plná integrácia: Namontujte hydraulické systémy, podvozky a ovládacie skrine.

Kontroly vyrovnania: Laserové vyrovnanie pre paralelnosť pásov a kolies.

5. Testovanie a kontrola kvality
Záťažové testovanie: Aplikujte 110 % projektovaného zaťaženia (550 ton) v kontrolovanom prostredí.

Funkčné testy: Overte hydraulické vysúvanie/zasúvanie, pohyb podvozku a stabilitu.

Bezpečnostné kontroly: Núdzové zastavenie, ochrana proti preťaženiu a{0}}bezpečnostné zariadenia.

6. Lakovanie a ochrana proti korózii
Príprava povrchu: Pieskovanie (norma SA 2,5).

Náter: Epoxidový základný náter + polyuretánový vrchný náter na odolnosť voči poveternostným vplyvom.

7. Demontáž a balenie
Modulárne členenie: Rozložte na prenosné časti (maximálne . 40stopové kontajnery).

Ochrana: Antikorózne zábaly pre námornú/cestnú dopravu.

8. Inštalácia a uvedenie do prevádzky na mieste-
Opätovná montáž: Riadená montážnymi manuálmi.

Testovanie v teréne: Skúšobné spustenie s prírastkovým zaťažením (50 % → 100 % → 110 %).

Školenie operátorov: Praktické{0}}nasadenia a údržby.

9. Dokumentácia a odovzdanie
Ako{0}}postavené výkresy: aktualizované modely CAD.

Návody: Sprievodcovia prevádzkou, údržbou a riešením problémov.

Certifikáty: Správy o skúške materiálu (MTR), kontroly zvarov a záznamy o záťažových skúškach.





Spoločnosť nainštalovala platformu pre správu inteligentných zariadení a nainštalovala 310 súprav (súprav) manipulačných a zváracích robotov. Po dokončení plánu bude viac ako 500 súprav (súprav) a miera zapojenia zariadení dosiahne 95 %. 32 zváracie linky boli uvedené do prevádzky, plánuje sa inštalácia 50 a miera automatizácie celého produktového radu dosiahla 85 %.
