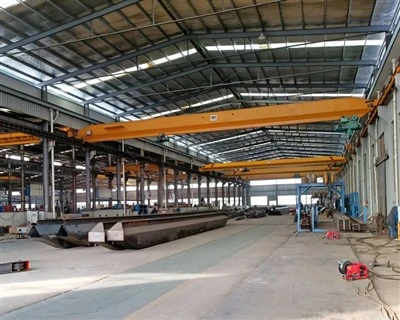

Elektrický mostový žeriav v dielni s jedným nosníkom

AnElektrický mostový žeriav v dielni s jedným nosníkompozostáva z niekoľkých kľúčových komponentov, ktoré spolupracujú a umožňujú efektívne zdvíhanie a manipuláciu s materiálom. Nižšie je podrobný rozpis jeho hlavných častí:

1. Hlavný nosník (mostový nosník)

Primárny horizontálny lúč, ktorý pokrýva pracovnú oblasť.

Typicky vyrobené zvalcovaná oceľ (I-nosník)alebozváraná skriňová-konštrukcia typu.

Podporuje kladkostroj a vozík, rozdeľuje náklad na koncové vozíky.

2. Koncové vozíky (koncové vozíky)

Nachádza sa na oboch koncoch hlavného nosníka.

Vybavený skolesáktoré jazdia po koľajniciach dráhy.

Zahŕňahnacie motory(pre cestovný pohyb) abrzdy.

Môže byťjedno-kolesoalebodvojité-kolesokonfiguráciu v závislosti od nosnosti.

3. Zdvíhacia jednotka

Zdvíhací mechanizmus namontovaný na nosníku.

Typy:

Elektrický reťazový kladkostroj(pre ľahšie náklady do ~5 ton).

Lanový kladkostroj(pre väčšie náklady až 20+ ton).

Zahŕňa:

Motor(na zdvíhanie/spúšťanie).

Prevodovka(na zníženie rýchlosti a zvýšenie krútiaceho momentu).

Bubon alebo ozubené koleso(na navíjanie lana/reťaze).

Háčikový blok(na pripevnenie nákladu).

4. Vozík (jazdný mechanizmus zdviháka)

Umožňuje pohyb zdvihákapo dĺžke nosníka(krížové cestovanie).

Powered by anelektromotoras prevodovkou a kolesami.

Môže byťmotorizované(pre poháňaný pohyb) prípručné stlačenie(pre ľahké-žeriavy).

5. Systém dráhy

Pozostáva znosníky dráhy(koľajnice) namontované na stĺpoch alebo stavebnej konštrukcii.

Poskytuje dráhu pre žeriavpozdĺžny pohyb(jazda po moste).

Zahŕňakoľajnicové svorky(na zaistenie žeriavu v polohe).

6. Elektrický systém

Napájanie:Typicky3-fázový striedavý prúd (380V/415V, 50/60Hz).

Metódy kontroly:

Ovládanie príveskom(zaveste-tlačidlovú stanicu{1}}nadol).

Rádiové diaľkové ovládanie(bezdrôtová prevádzka).

Ovládanie kabíny(pre väčšie žeriavy).

Koncové spínače:

Horné/dolné koncové spínače(bráni nadmernému{0}}zdvihnutiu).

Koncové spínače jazdy(bráni tomu, aby žeriav narazil do koncových dorazov).

Festoon alebo systém vodiacich tyčí(na prenos energie a signálu pozdĺž dráhy).

.

7. Bezpečnostné a pomocné komponenty

Ochrana proti preťaženiu:Zabraňuje zdvíhaniu nad nominálnu nosnosť.

Núdzové zastavenie (E-Zastavenie):Okamžite preruší napájanie v núdzových situáciách.

Nárazníky:Absorbujte náraz na koncoch dráhy.

Výstražné zariadenia:Klaksóny alebo svetlá pre prevádzkové upozornenia.

Izolovaná podložka (pre výbušné prostredie):Zabraňuje iskreniu.

Voliteľné komponenty

Mierka žeriavu:Integrovaný systém váženia.

Anti-systém proti prevráteniu:Znižuje výkyvy zaťaženia.

Pohon s premenlivou frekvenciou (VFD):Plynulé ovládanie rýchlosti.

Návrh na ochranu proti výbuchu{{0}:Pre nebezpečné prostredia.

Skica

Hlavné technické

Nákladová-efektívna

Nižšie počiatočné náklady v porovnaní s dvojnosníkovými žeriavmi vďaka jednoduchšej konštrukcii a menšiemu počtu komponentov.

Znížené náklady na inštaláciu a údržbu.

Dizajn šetriaci priestor{{0}

Kompaktná konštrukcia vyžaduje menšiu svetlú výšku, vďaka čomu je ideálna pre zariadenia s výškovým obmedzením.

Nízka hmotnosť znižuje potrebu ťažkých nosných konštrukcií dráhy.

Jednoduchá inštalácia a údržba

Vopred zmontované komponenty umožňujú rýchle nastavenie.

Menej pohyblivých častí znamená nižšie náklady na údržbu a jednoduchší servis.

Energeticky efektívne

Elektrická prevádzka spotrebuje menej energie v porovnaní s hydraulickými alebo pneumatickými systémami.

Rekuperačné brzdenie v niektorých modeloch zvyšuje účinnosť.

Hladká a presná prevádzka

Elektrické kladkostroje poskytujú lepšiu reguláciu rýchlosti ako manuálne alebo hydraulické alternatívy.

VoliteľnéPohon s premenlivou frekvenciou (VFD)umožňuje nastaviteľnú rýchlosť zdvíhania a jazdy.

Všestranná manipulácia s nákladom

Vhodné pre ľahké až stredné{0}}záťaže (zvyčajne1-20 ton).

Môže byť prispôsobený rôznym typom kladkostroja (reťaz alebo drôtené lano) a výškam zdvihu.

Vylepšené bezpečnostné funkcie

Zabudovaná-ochrana proti preťaženiu, koncové spínače a funkcie núdzového zastavenia.

Protikolízne systémy dostupné pre viacero žeriavov na tej istej dráhe.

1. Výroba a dielne

Montážne linky (automobily, stroje atď.).

Manipulácia so surovinami, formami a hotovými výrobkami.

2. Skladovanie a logistika

Nakládka/vykládka tovaru v distribučných centrách.

Stohovanie a preprava paletizovaných nákladov.

3. Konštrukcia a manipulácia s materiálom

Pohyblivé oceľové nosníky, betónové panely a stavebné náradie.

Prefabrikačné dielne pre modulové stavby.

4. Elektrárne a verejné služby

Údržba turbín, generátorov a ťažkých zariadení.

Manipulácia s uhlím, popolom a inými materiálmi v energetických závodoch.

5. Automobilový priemysel a letectvo

Zdvíhacie motory, časti trupu a ťažké komponenty.

Používa sa v hangároch na opravu a údržbu.

6. Papierenský a polygrafický priemysel

Preprava papierových kotúčov a ťažkých tlačiarenských strojov.

7. Spracovanie potravín a nápojov

Dostupný hygienický dizajn pre čisté prostredie.

Sťahovanie sypkých surovín, baleného tovaru a strojov.

8. Baníctvo a ťažký priemysel

Ľahká{0}}manipulácia s materiálom v baniach a spracovateľských závodoch.

1. Dizajn a inžinierstvo
Analýza požiadaviek: Potvrďte nosnosť, rozpätie, výšku zdvihu, úroveň automatizácie, režim ovládania a bezpečnostné prvky na základe potrieb zákazníka.

Konštrukčný návrh: Navrhnite hlavný nosník s jedným nosníkom, koncové vozíky, vozík a zostavu kladkostroja pomocou softvéru CAD.

Návrh elektrotechniky a riadenia: Vypracujte schémy riadiaceho systému vrátane programovania PLC, výberu motora, VFD, senzorov, alarmov a bezpečnostných blokovaní.

Simulácia a validácia: Použite FEA (analýzu konečných prvkov) pre štrukturálnu integritu a dynamickú simuláciu pre riadenie pohybu.

2. Obstarávanie materiálu
Zdrojová vysokokvalitná-oceľ (Q345B alebo ekvivalentná) pre hlavný nosník a komponenty.

Získajte motory, kladkostroje, VFD, PLC, koncové spínače a poplašné systémy od dôveryhodných dodávateľov.

Uistite sa, že všetky komponenty spĺňajú príslušné certifikácie a normy (ISO, CE, GB).

3. Výroba hlavného nosníka
Rezanie: Oceľové plechy rezané na mieru pomocou CNC plameňových/plazmových rezacích strojov.

Tvarovanie: Zrolujte alebo vytvarujte dosky do profilu I-nosníka alebo skriňového nosníka.

Zváranie: Vykonajte zváranie prírub, rebier a výstuh podľa špecifikácií postupu zvárania (WPS).

Tepelné spracovanie: V prípade potreby zmiernenie napätia na zníženie deformácie zvárania.

Obrábanie: Vyvŕtajte otvory pre montáž koncového vozíka a vozíka; strojové žeriavové koľajnice, ak sú integrované.

Kontrola: Skontrolujte kvalitu zvaru (röntgenové alebo ultrazvukové), rozmery a povrchovú úpravu.

4. Koniec zostavy vozíka a vozíka
Výroba rámu: Narežte a zvarte koncové rámy vozíkov a rámy vozíkov.

Montáž kolies: Namontujte kolesá a nasaďte ložiská; zostavte hnací motor a prevodovku.

Inštalácia: Pripevnite kolesá k rámom a namontujte brzdy a koncové spínače.

Testovanie: Statické a dynamické testy kolies a bŕzd pre hladkú rotáciu a nosnosť.

5. Zdvíhacia zostava
Namontujte drôtené lano alebo reťazový kladkostroj na vozík.

Nainštalujte blok háku, bezpečnostnú západku, obmedzovač zaťaženia a snímače zaťaženia.

Pripojte motor kladkostroja, prevodovku, brzdu a kódovače.

Vykonajte funkčné testy rýchlosti zdvíhania, nosnosti a brzdenia.

6. Elektrické vedenie a riadiaci systém
Nainštalujte káble motora, ovládacie káble a komunikačné vedenia.

Namontujte PLC, VFD, stýkače a bezpečnostné relé do riadiacej skrine.

Drôtové koncové spínače, alarmy, núdzové zastavenie a senzory.

Programujte PLC s automatizovanou riadiacou logikou, bezpečnostným blokovaním a diagnostikou.

7. Povrchová úprava
Čistenie: Odstráňte hrdzu, olej a nečistoty zo všetkých oceľových častí.

Základný náter: Naneste základný-základný náter proti korózii.

Final Paint: Nastriekajte vysoko{0}}odolnú priemyselnú farbu na ochranu proti opotrebovaniu a korózii.

Vytvrdzovanie: Nechajte správny čas schnutia, aby ste zaistili kvalitu dokončenia.

8. Pred-testovanie inštalácie
Žiadne{0}}záťažové testy: Spustite žeriav, vozík a kladkostroj bez zaťaženia, aby ste overili pohyb, rýchlosť a ovládanie.

Záťažový test: Vykonajte test menovitého zaťaženia podľa noriem, aby ste zaistili nosnosť a štrukturálnu integritu.

Kontrola bezpečnostného zariadenia: Overte činnosť obmedzovača preťaženia, koncových spínačov, núdzového zastavenia a alarmov.

Overenie automatizácie: Testujte automatizované sekvencie, presnosť polohovania a spätnú väzbu snímača.

9. Balenie a doprava
V prípade potreby rozoberte diely na prepravu.

Chráňte komponenty proti hrdzi-, vypchávky a bezpečné balenie.

Pripravte dokumentáciu vrátane používateľských príručiek, príručiek údržby a certifikátov o skúške.

10. Inštalácia a uvedenie do prevádzky (na-stránke)
Opätovná montáž komponentov žeriavu u zákazníka.

Zarovnajte koľajnice žeriavu a zaistite štruktúru dráhy.

Pripojte napájacie a ovládacie vedenie.

Kalibrujte senzory a testujte funkcie automatického riadenia.

Vyškoliť operátorov a personál údržby.

Odovzdajte dokumentáciu a certifikáciu.


Pohľad na workshop:

Spoločnosť nainštalovala platformu pre správu inteligentných zariadení a nainštalovala 310 súprav (súprav) manipulačných a zváracích robotov. Po dokončení plánu bude viac ako 500 súprav (súprav) a miera zapojenia zariadení dosiahne 95 %. 32 zváracie linky boli uvedené do prevádzky, plánuje sa inštalácia 50 a miera automatizácie celého produktového radu dosiahla 85 %.
