Konštrukcia mostových žeriavov

1. Konštrukcia mostového žeriavu je typ zdvíhacieho zariadenia používaného na inštaláciu, opravu a odstránenie nosníkov mostových žeriavov. Pozostáva z hlavného nosníka, koncových nosníkov, priečnych koľajníc, vychádzkových kolies, elektrického kladkostroja, elektrického pohonného systému, elektrického riadiaceho systému atď. Hlavný nosník má krabicovú zváranú dosku a koncové nosníky sú krabicové konštrukcie. tvorené oceľovými platňami, ktoré sú spojené s hlavným nosníkom pomocou svorníkov. Priečne koľajnice sú I-nosníkové konštrukcie, ktoré je možné výškovo nastaviť tak, aby vyhovovali potrebám rôznych rozstupov koľají. Chodiace kolieska sú vyrobené z ocele 45# a sú tepelne spracované, aby sa zlepšila ich tvrdosť a odolnosť proti opotrebovaniu.

2. Elektrický kladkostroj je kľúčovým komponentom konštrukcie mostového žeriavu, ktorý sa skladá hlavne z motora, brzdy, reduktora, rolovacieho zariadenia, zdvíhacieho kladkového zariadenia a ďalších komponentov. Systém elektrického pohonu zahŕňa systém elektrického pohonu kladkostroja a systém pohonu kráčajúceho kolesa. Systém pohonu elektrického kladkostroja sa zvyčajne skladá z motora, brzdy a prevodovky, zatiaľ čo systém pohonu kráčajúceho kolesa sa zvyčajne skladá z motora, brzdy, prevodovky a hnacieho kolesa. Elektrický riadiaci systém je zodpovedný hlavne za ovládanie činnosti elektrického kladkostroja a chodiaceho mechanizmu vrátane funkcií spúšťania, zastavovania, regulácie rýchlosti a smeru.

3.Okrem toho má konštrukcia mostového žeriavu aj bezpečnostné ochranné zariadenie, ktoré dokáže účinne zabrániť vzniku nehôd počas používania. Napríklad obmedzovač preťaženia môže chrániť žeriav pred poškodením v dôsledku preťaženia; koncový spínač môže zabezpečiť, aby žeriav fungoval v bezpečnom rozsahu; nárazníková zátka môže zabrániť tomu, aby žeriav narazil na koľajnicu, keď dosiahne koniec koľaje.

4. Stručne povedané, konštrukcia mostového žeriavu je komplexné zdvíhacie zariadenie zložené z viacerých častí a systémov. Jeho dizajn a výroba musia prísne dodržiavať príslušné normy a predpisy, aby sa zaistila jeho bezpečnosť a spoľahlivosť pri používaní.

Max. Výška zdvihu: 20 m

Záruka na základné komponenty: 1 rok

Záruka: 1 rok

Hmotnosť (KG): 2000 kg

Menovitý moment zdvihu:50KN-3000KN

Max. Zdvíhacie zaťaženie: 500 ton

Rozpätie:{0} m

Kapacita:{0}}t

MOQ:1 sada

Pracovná povinnosť:A3-A4

1.Hlavné svetlo

1Hlavný nosník konštrukcie mostového žeriavu je základným komponentom, ktorý nesie zdvíhaciu silu a prenáša ju na koncové nosníky, ktoré tvoria hlavnú nosnú konštrukciu žeriavu. Dizajn a výber materiálu hlavného nosníka priamo ovplyvňujú celkový výkon, stabilitu a bezpečnosť žeriavu.

2. Hlavný nosník konštrukcie mostového žeriavu je bežne vyrobený z vysokokvalitných materiálov z uhlíkovej ocele alebo legovanej ocele. Tieto materiály majú nielen dobré mechanické vlastnosti, ale aj vynikajúcu zváraciu schopnosť a rázovú húževnatosť, vďaka čomu hlavný nosník vydrží počas prevádzky veľké sily a krútiace momenty. Pre špeciálne aplikácie, ako je korózne prostredie, je možné použiť nehrdzavejúcu oceľ alebo iné antikorózne materiály.

3. Celkovo je hlavný nosník dušou konštrukcie mostového žeriavu, ktorý nesie hmotnosť žeriavu a určuje jeho celkový výkon. Dobre navrhnutý a vyrobený hlavný nosník môže výrazne zlepšiť účinnosť a spoľahlivosť žeriavu, čím sa zabezpečí bezpečnosť a stabilita celého žeriavového systému.

Zdvíhací systém

1. Zdvíhací systém konštrukcie mostového žeriavu je komplexné mechanické zariadenie zložené z viacerých častí, ktoré je zodpovedné za zdvíhanie a spúšťanie ťažkých bremien. Je to jedna zo základných súčastí žeriavu, ktorá priamo ovplyvňuje jeho výkon a bezpečnosť.

2.Nasleduje podrobný úvod do hlavných komponentov zdvíhacieho systému mostového žeriavu:

Elektrický kladkostroj

Elektrický kladkostroj je zdrojom energie zdvíhacieho systému, ktorý pozostáva hlavne z motora, brzdy, prevodovky, valčeka a zdvíhacej kladky. Motor poskytuje energiu a poháňa kotúč, aby sa otáčal cez prevodovku, čím zdvíha alebo spúšťa náklad. Brzda zabezpečuje včasné zastavenie nákladu v prípade núdze alebo pri zastavení.

Snopy a laná

Kladky sú nepostrádateľnou súčasťou zdvíhacieho systému, ktorý sa delí na valivé kladky a zdvíhacie kladky. Valivé kladky sú upevnené na nosníku žeriavu, zatiaľ čo zdvíhacie kladky sú pripojené k bremenu. Lano je navinuté okolo týchto kladiek a vytvára uzavretú slučku na prenos sily. Materiál a presnosť výroby kladiek a lán priamo ovplyvňujú stabilitu a bezpečnosť procesu zdvíhania.

Hák a svorka

Hák a svorka sú body priameho spojenia medzi zdvíhacím systémom a nákladom. Hák je vhodný na zdvíhanie materiálov s 吊bodmi, ako sú oceľové dosky a veľké stroje; svorka je vhodná na zdvíhanie materiálov bez 吊bodov alebo vyžadujúcich špeciálnu manipuláciu. Oba musia byť spoľahlivo spojené s lanom, aby sa zabezpečilo bezpečné zdvíhanie bremena.

Zdvíhací mechanizmus

Zdvíhací mechanizmus zahŕňa všetky mechanické zariadenia, ktoré tvoria zdvíhaciu činnosť. Okrem elektrického kladkostroja obsahuje aj rôzne hriadele, ložiská a ojnice, ktoré podporujú a prenášajú silu. Konštrukcia a presnosť inštalácie týchto mechanických zariadení zaisťujú plynulú prevádzku

zdvíhacieho systému a zabrániť abnormálnemu opotrebovaniu alebo poruche.

3. Stručne povedané, zdvíhací systém konštrukcie mostového žeriavu je komplexný mechanický systém zložený z viacerých častí, ktoré spolupracujú. Každý komponent zohráva dôležitú úlohu, od výkonu elektrického kladkostroja až po ovládanie riadiaceho systému a ochrany bezpečnostných zariadení. Iba s rozumnou konštrukciou, precíznou výrobou a správnym používaním môže zdvíhací systém fungovať efektívne a bezpečne.

3.Koniecvozňa

1.Koncový vozík konštrukcie mostového žeriavu je kľúčovým komponentom, ktorý spája hlavný nosník s koľajnicou alebo nosnou konštrukciou. Zaisťuje plynulý pohyb a stabilnú oporu žeriavu, pričom zohráva dôležitú úlohu v celom systéme žeriavu.

2.Nasleduje podrobný úvod do koncového vozíka mostového žeriavu:

Zloženie štruktúry

Koncový vozík vo všeobecnosti pozostáva z nosníka, obežného kolesa (alebo valčeka), ložiska a komponentov príslušenstva. Nosník je spojený s hlavným nosníkom a prenáša zaťaženie na pojazdové koleso; pojazdové koleso sa pohybuje po žeriavovej dráhe a podporuje pohyb žeriavu; ložisko zaisťuje plynulé otáčanie obežného kolesa; komponenty príslušenstva zahŕňajú upevňovacie prvky, mazivá atď., ktoré zabezpečujú normálnu prevádzku koncového vozíka.

Funkcia

Podpera a prenosové zaťaženie: Koncový vozík nesie hmotnosť hlavného nosníka a nákladu, pričom tieto sily prenáša na pás cez pojazdové koleso.

Zabezpečte plynulý pohyb: Pojazdné koleso koncového vozíka sa odvaľuje po dráhe, čím zaisťuje hladký pohyb žeriavu. Konštrukcia pojazdového kolesa a dráhy tiež ovplyvňuje stabilitu a hlučnosť žeriavu.

3. Stručne povedané, koncový vozík konštrukcie mostového žeriavu je kritickou časťou spájajúcou žeriav s dráhou, ktorá zohráva úlohu pri podpore, prenose, nastavovaní a bezpečnostnej ochrane. Rozumná konštrukcia, precízna výroba a správne používanie a údržba sú kľúčom k zaisteniu normálnej prevádzky žeriavu a osobnej bezpečnosti.

4. Mechanizmus pojazdu žeriavu

1. Pojazdný mechanizmus konštrukcie mostového žeriavu je kľúčovým komponentom, ktorý umožňuje žeriavu pohybovať sa horizontálne v pozdĺžnom alebo priečnom smere závodu, čím prepravuje tovar do určených oblastí. Tento mechanizmus priamo ovplyvňuje prevádzkovú efektivitu a bezpečnosť žeriavu.

2.Princíp práce

Keď sa žeriav potrebuje pohnúť, riadiaci systém vyšle signál do hnacieho zariadenia a spustí elektromotor. Výkon motora sa prenáša do prevodovky cez spojku, čím sa znižuje rýchlosť a zvyšuje sa krútiaci moment. Potom prevodovka prenáša zosilnený krútiaci moment na pojazdové koleso a poháňa žeriav tak, aby sa pohyboval po dráhe. Ak chcete zastaviť alebo spomaliť, riadiaci systém aktivuje brzdu pomocou trenia na zníženie rýchlosti pojazdového kolesa, kým sa nezastaví.

3.Typy

Pojazdové mechanizmy možno rozdeliť na ručne tlačené, reťazové, elektrické atď., podľa režimu pohonu:

Ručne tlačené: Vhodné pre ľahké žeriavy, manuálne premiestňované operátormi.

Ručná reťaz: Ovládaná ručnou reťazou, vhodná pre malé rozsahy pohybov stredne ťažkých žeriavov.

Elektrické: Používa sa pre veľké žeriavy, ktoré sú schopné presne ovládať rýchlosť a smer pohybu prostredníctvom riadiaceho systému.

Stručne povedané, pohyblivý mechanizmus mostového žeriavu je komplexný mechanický systém zodpovedný za horizontálny pohyb žeriavu, ktorý priamo ovplyvňuje výkon a bezpečnosť žeriavu. Rozumná konštrukcia, precízna výroba a správne používanie a údržba sú kľúčom k zaisteniu normálnej prevádzky žeriavu a osobnej bezpečnosti.

4. Stručne povedané, pohyblivý mechanizmus konštrukcie mostového žeriavu je komplexný mechanický systém zodpovedný za horizontálny pohyb žeriavu, ktorý priamo ovplyvňuje výkon a bezpečnosť žeriavu. Rozumná konštrukcia, precízna výroba a správne používanie a údržba sú kľúčom k zaisteniu normálnej prevádzky žeriavu a osobnej bezpečnosti.

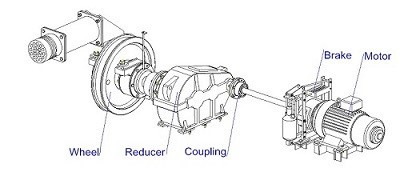

5. Pojazdový mechanizmus vozíka

1. Mechanizmus pohybu vozíka konštrukcie mostového žeriavu je kľúčovým komponentom, ktorý umožňuje vozíku pohybovať sa horizontálne pozdĺž nosníka, čím umožňuje žeriavu prepravovať tovar priečne. Tento mechanizmus priamo ovplyvňuje prevádzkovú efektivitu a bezpečnosť žeriavu v priečnom smere.

2. Pojazdový mechanizmus vozíka zvyčajne obsahuje tieto komponenty:

Pojazdné koleso (alebo valec): Namontované na vozíku sa pohybuje pozdĺž nosníka.

Pohonné zariadenie: Zvyčajne elektrický motor, ktorý poskytuje energiu pre pohyb vozíka.

Prevodovka: Prenáša výkon motora na pojazdové koleso, čím riadi rýchlosť a smer pohybu vozíka.

Brzda: Zabezpečuje, aby sa vozík mohol v prípade núdze alebo pri zastavení okamžite zastaviť.

Spojka: Spája hnacie zariadenie a prevodovku a prenáša výkon.

Pracovný princíp

Keď sa žeriav potrebuje pohybovať priečne, riadiaci systém vyšle signál do hnacieho zariadenia, čím sa spustí elektromotor. Výkon motora sa prenáša do prevodovky cez spojku, čím sa znižuje rýchlosť a zvyšuje sa krútiaci moment. Potom prevodovka prenáša zosilnený krútiaci moment na pojazdové koleso a poháňa vozík, aby sa pohyboval pozdĺž nosníka. Ak chcete zastaviť alebo spomaliť, riadiaci systém aktivuje brzdu pomocou trenia na zníženie rýchlosti pojazdového kolesa, kým sa nezastaví.

3. Stručne povedané, mechanizmus pohybu vozíka konštrukcie mostového žeriavu je komplexný mechanický systém zodpovedný za priečny pohyb žeriavu, ktorý priamo ovplyvňuje výkon a bezpečnosť žeriavu v priečnom smere. Rozumná konštrukcia, precízna výroba a správne používanie a údržba sú kľúčom k zaisteniu normálnej prevádzky žeriavu a osobnej bezpečnosti.

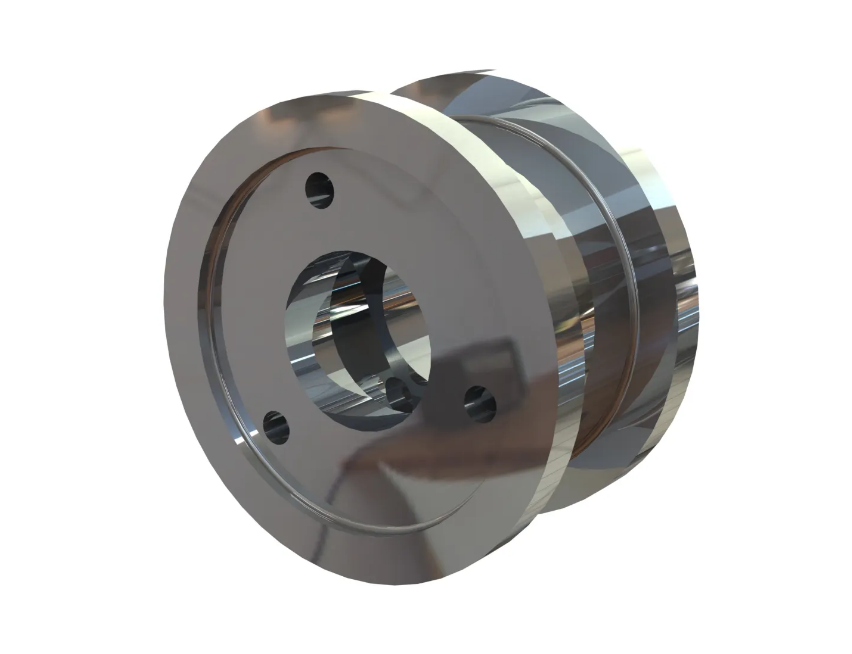

6.Koleso žeriavu

1. Koleso konštrukcie mostového žeriavu je rozhodujúcim komponentom, ktorý patrí ku koncovej nosnej časti žeriavu. Jeho hlavnou funkciou je podopierať vlastnú hmotnosť a zaťaženie žeriavu, prenášajúc tieto sily na dráhu, čím je zaistený stabilný pohyb žeriavu.

2. Koleso mostového žeriavu zvyčajne obsahuje kolesá, ložiská, nápravy a montážne dosky alebo sedadlá. Koleso je namontované na osi cez ložisko, ktoré je zase pripevnené k nosníku žeriavu montážnou doskou alebo sedadlom. Táto konštrukcia zaisťuje voľné otáčanie kolesa a prenáša zaťaženie na dráhu. Kolesá žeriava môžu byť vyrobené z rôznych materiálov, ako je uhlíková oceľ, legovaná oceľ, nehrdzavejúca oceľ atď. Rôzne materiály sa vyberajú podľa pracovného prostredia žeriavu a požiadaviek na zaťaženie zabezpečujú pevnosť a trvanlivosť kolesa. Pre špeciálne prostredia (ako je vysoká korózia) možno použiť nehrdzavejúcu oceľ alebo iné antikorózne materiály.

3. Stručne povedané, koleso konštrukcie mostového žeriavu je kľúčovým komponentom, ktorý podporuje pohyb žeriavu a prenáša zaťaženie, pričom zohráva úlohu pri podpore, prenose, nastavovaní a bezpečnostnej ochrane. Rozumná konštrukcia, precízna výroba a správne používanie a údržba sú kľúčom k zaisteniu normálnej prevádzky žeriavu a osobnej bezpečnosti.

7. Žeriavový hák

1. Hák konštrukcie mostového žeriavu je kľúčovým komponentom používaným na priame pripojenie k nákladu, zdvíhanie alebo spúšťanie tovaru podľa potreby. Dizajn, materiály a kvalita výroby háku priamo ovplyvňujú nosnosť žeriavu, prevádzkovú bezpečnosť a efektivitu.

2. Pri použití žeriavového háku operátor ovláda rukoväť na otvorenie alebo zatvorenie uzamykacieho zariadenia, umiestnenie alebo odstránenie bremena. Počas zdvíhania sa hák pôsobením sily voľne otáča okolo svojej osi, čím udržuje bremeno stabilné. Po dosiahnutí určenej polohy operátor ovláda rukoväť, aby uvoľnil blokovacie zariadenie, pričom náklad presne umiestni.

3. Stručne povedané, hák konštrukcie mostového žeriavu je kľúčovým komponentom, ktorý je v priamom kontakte s nákladom a zohráva úlohu pri spájaní, prenášaní, podpore a bezpečnostnej ochrane. Rozumná konštrukcia, precízna výroba a správne používanie a údržba sú kľúčom k zaisteniu normálnej prevádzky žeriavu a osobnej bezpečnosti.

Motor

1. Motor konštrukcie mostového žeriavu je zdrojom energie, ktorý poháňa pohyby a zdvíhacie operácie žeriavu. Premieňa elektrickú energiu na mechanickú energiu, čím realizuje rôzne činnosti žeriavu. Výkon motora priamo ovplyvňuje prevádzkovú efektivitu a bezpečnosť žeriavu.

2. Motory používané pri konštrukcii mostových žeriavov zahŕňajú najmä:

AC indukčný motor: Bežne používaný v žeriavoch s jednoduchou konštrukciou, nízkou cenou a jednoduchou údržbou. Jeho počiatočný krútiaci moment je však malý a výkon regulácie rýchlosti je slabý.

Jednosmerný motor: Vyznačuje sa dobrou reguláciou rýchlosti a veľkým rozbehovým momentom, vhodný pre vysokovýkonné žeriavy vyžadujúce vysokú presnosť ovládania. Jeho štruktúra je však zložitá a údržba je náročná.

Invertorový motor: Využíva technológiu frekvenčnej konverzie na dosiahnutie efektívnej regulácie rýchlosti, šetria energiu a je vhodný pre žeriavy s vysokou rýchlosťou a požiadavkami na polohovanie. Jeho počiatočná investícia je pomerne vysoká, no dlhodobým používaním možno ušetriť viac energie.

3. Keď je potrebné, aby žeriav fungoval, riadiaci systém vyšle signál a spustí motor. Motor premieňa elektrickú energiu na mechanickú energiu a poháňa zdvíhací mechanizmus žeriava, mechanizmus pojazdu vozíka a mechanizmus pojazdu mosta cez prevodový systém (ako sú prevodovky, spojky atď.). Na zastavenie alebo spomalenie vyšle riadiaci systém zodpovedajúci signál na zníženie výkonu motora alebo brzdy.

4. Stručne povedané, motor konštrukcie mostového žeriavu je kľúčovým komponentom, ktorý poskytuje energiu pre pohyb a zdvíhanie žeriavu. Rozumná konštrukcia, precízna výroba a správne používanie a údržba sú kľúčom k zaisteniu normálnej prevádzky žeriavu a osobnej bezpečnosti.

Zvukový a svetelný alarm a koncový spínač

1. Zvukový a svetelný poplachový systém a koncový spínač konštrukcie mostového žeriavu sú kľúčovými bezpečnostnými zariadeniami, ktoré zaisťujú bezpečnú a stabilnú prevádzku žeriavu v rôznych prostrediach. Tieto zariadenia zohrávajú dôležitú úlohu pri varovaní operátorov a okolitého personálu, ako aj pri kontrole rozsahu pohybu žeriavu.

2. Svetelný poplachový systém

Zvukový a svetelný poplachový systém konštrukcie mostového žeriavu zahŕňa najmä signálne indikátory, poplašné zvončeky a ďalšie zariadenia, ktoré slúžia na varovanie operátorov a okolitého personálu pred možnými bezpečnostnými rizikami. Tento systém zvyčajne obsahuje nasledujúce časti:

Indikátor signálu: Inštaluje sa na viditeľné miesta na žeriave, ako napríklad na moste alebo na oboch koncoch nosníka žeriavu. Vysiela signály prostredníctvom rôznych farieb a frekvencií blikania, aby indikoval prevádzkový stav žeriavu a varovné informácie.

Alarm Bell: Používa sa na upozornenie personálu v pracovnej oblasti žeriavu. Keď sa žeriav spustí alebo sa priblíži k nebezpečnej oblasti, zazvoní výstražný zvonček, aby pripomenul personálu, aby venoval pozornosť.

Výstražné svetlo: Vyžaruje silné svetlo, slúži ako doplnkové výstražné zariadenie pre poplašný zvonček, obzvlášť účinné v hlučnom prostredí alebo v noci.

3. Koncový spínač

Koncový spínač konštrukcie mostového žeriavu je snímač polohy, ktorý sa používa na detekciu mechanickej polohy žeriavu s cieľom riadiť rozsah jeho pohybu. Keď žeriav dosiahne vopred určenú polohu, spustí sa koncový spínač, ktorý odošle signál do riadiaceho systému na zastavenie alebo zvrátenie pohybu žeriava, čím sa zabráni nehodám spôsobeným nadmerným pohybom. Koncový spínač obsahuje:

Koncový spínač pojazdu: Ovláda horizontálny rozsah pohybu žeriavu a zabezpečuje, že neprekročí limity dráhy.

Koncový spínač zdvíhania: Ovláda vertikálny rozsah zdvíhania žeriavu a bráni tomu, aby sa hák zdvihol príliš vysoko alebo príliš nízko.

Prevádzkový koncový spínač: Ovláda otáčanie a vysúvanie/zasúvanie špecifických mechanizmov (ako sú otočné plošiny, teleskopické nosníky atď.) v rámci bezpečného rozsahu.

Stručne povedané, zvukový a svetelný poplachový systém a koncový spínač konštrukcie mostového žeriavu sú kľúčovými bezpečnostnými zariadeniami, ktoré zaisťujú bezpečnú a stabilnú prevádzku žeriavu. Hrajú úlohu pri varovaní, riadení, ochrane a automatizácii, ktoré sú nevyhnutné pre konštrukciu a prevádzku žeriavov. Pravidelná údržba a kontrola týchto zariadení je potrebná na zabezpečenie ich normálnej prevádzky a včasnej výmeny poškodených častí, aby sa predišlo nehodám.

10.Bezpečnostné zariadenia

1. Koncový spínač

Koncový spínač sa používa na ovládanie pohyblivého rozsahu žeriavu, ktorý mu bráni v prevádzke mimo jeho konštrukčných limitov. Zahŕňa koncové spínače jazdy, koncové spínače zdvíhania, koncové spínače prevádzky atď. Keď sa ktorákoľvek časť žeriavu priblíži k svojej koncovej polohe, koncový spínač sa spustí a vyšle signál do riadiaceho systému na zastavenie alebo zvrátenie pohybu žeriavu.

2. Zariadenie proti výkyvom

Počas prevádzky žeriavu, najmä pri zdvíhaní bremien, sa môže bremeno kývať, čo predstavuje hrozbu pre bezpečnosť. Zariadenie proti výkyvom môže účinne znížiť alebo eliminovať výkyvy zaťaženia, čím sa zlepší stabilita a bezpečnosť prevádzky.

3. Ukazovateľ zaťaženia

Merač zaťaženia zobrazuje hmotnosť zdvíhaného nákladu v reálnom čase, čím pomáha operátorovi kontrolovať náklad v rámci bezpečných limitov, aby sa zabránilo preťaženiu.

4. Tlačidlo núdzového zastavenia

Tlačidlo núdzového zastavenia je ručne ovládaný spínač, ktorý môže okamžite prerušiť napájanie žeriavu a zastaviť všetky operácie. Zvyčajne sa nachádza na vhodnom mieste, ktoré môže operátor použiť v prípade núdze.

5. Zvukový a svetelný poplachový systém

Zvukový a svetelný poplachový systém zahŕňa signálne indikátory, poplašné zvončeky, výstražné svetlá atď., ktoré sa používajú na varovanie operátorov a okolitého personálu pred možnými bezpečnostnými rizikami. Keď sa žeriav spustí alebo sa priblíži k nebezpečnej oblasti, zazvoní poplašný zvonček alebo zabliká výstražné svetlo, aby pripomenulo personálu, aby venoval pozornosť.

6. Uzamykacie zariadenie cestovného mechanizmu

Blokovacie zariadenie pojazdového mechanizmu môže v prípade potreby zablokovať pojazdové kolesá žeriavu, čím sa zabráni neočakávanému pohybu žeriavu v dôsledku vonkajších síl (napríklad vetra).

7. Ochranné zariadenie proti preťaženiu

Zariadenie na ochranu proti preťaženiu automaticky zastaví zdvíhanie žeriavu, keď náklad prekročí nastavenú hranicu, čím zabráni poškodeniu komponentov žeriavu v dôsledku preťaženia.

8. Zariadenie na ochranu proti úniku uzemnenia

Zariadenie na ochranu proti zemnému úniku monitoruje elektrický systém žeriavu v reálnom čase a v prípade úniku elektrického prúdu preruší napájanie, aby ochránil žeriav a operátora pred úrazom elektrickým prúdom.

11. Režim ovládania

1. Manuálne ovládanie

Ručné ovládanie je najtradičnejšia metóda ovládania žeriavu. Operátor ovláda pohyb žeriavu ručným ovládaním mechanických zariadení (ako sú páky, ručné kolesá) prostredníctvom mechanických spojení. Táto metóda je jednoduchá a spoľahlivá, ale vyžaduje značné fyzické úsilie od operátora a má obmedzenú presnosť ovládania.

2. Elektrické ovládanie

Elektrické ovládanie používa tlačidlá, spínače alebo joysticky na odosielanie elektrických signálov do motora žeriavu, čím sa riadia rôzne činnosti. V porovnaní s manuálnym ovládaním elektrické ovládanie výrazne znižuje náročnosť práce operátora a zlepšuje presnosť a pohodlie ovládania. V súčasnosti je to najpoužívanejší spôsob ovládania mostových žeriavov.

3. Bezdrôtové diaľkové ovládanie

Bezdrôtové diaľkové ovládanie využíva rádiové vlny na prenos príkazov z diaľkového ovládača do prijímača na žeriave, čím riadi pohyb žeriava bez fyzického spojenia medzi operátorom a žeriavom. Táto metóda zlepšuje prevádzkovú flexibilitu a bezpečnosť, je vhodná najmä do nebezpečných prostredí.

4. Automatické ovládanie

Automatické riadenie využíva rôzne senzory a počítačový systém na automatické dokončenie nakladania, prepravy, vykladania a iných operácií podľa vopred nastavených postupov. Táto metóda výrazne zlepšuje prevádzkovú efektívnosť a bezpečnosť, ale vyžaduje vysoký technický obsah a náklady na vybavenie.

5. Ovládanie joystickom

Ovládanie joystickom je poloautomatická metóda ovládania, ktorá využíva viacosový joystick na ovládanie pohybu žeriavu. Operátor potrebuje iba posunúť joystick v príslušnom smere, aby mohol ovládať zložité činnosti žeriavu, zjednodušiť prevádzkový proces a zlepšiť presnosť a efektivitu.

6. Ovládanie siete

Sieťové riadenie využíva moderné komunikačné technológie a sieťové technológie na dosiahnutie vzdialeného monitorovania a ovládania žeriavu. Operátori môžu ovládať žeriav zo vzdialeného miesta, vhodné pre moderné inteligentné továrne a sklady.

7. Ovládanie simulátora

Riadenie simulátora využíva simulačný systém na simuláciu prevádzky žeriavu, čo pomáha operátorom trénovať a oboznamovať sa s operáciami pred skutočným použitím. Táto metóda zvyšuje prevádzkovú bezpečnosť a efektivitu, vyžaduje si však dodatočný simulačný softvér a hardvérovú podporu.

12.Načrtnite

1. Úspora miesta

Jednou z najvýznamnejších výhod mostových žeriavov je ich priestorovo nenáročná konštrukcia. Žeriav funguje zavesením na trám alebo dráhu inštalovanú na strope továrne alebo skladu, čo znamená, že nezaberá cennú podlahovú plochu. V porovnaní s pozemnými zdvíhacími zariadeniami, ako sú vysokozdvižné vozíky, mostové žeriavy uvoľňujú viac miesta na podlahe na iné použitie, čím zlepšujú celkovú priestorovú efektivitu.

2. Vysoká nosnosť

Mostové žeriavy majú zvyčajne vysokú nosnosť a sú schopné zdvihnúť ťažké predmety v rozmedzí od niekoľkých stoviek kilogramov až po stovky ton. Vďaka tomu sú mimoriadne vhodné na použitie v ťažkom priemysle, ako je oceliarstvo, stavebníctvo a stavba lodí.

3. Flexibilný pohyb

Mostové žeriavy sa môžu pohybovať po pevnej dráhe alebo nosníku, čím poskytujú flexibilitu pri presúvaní bremien v rámci špecifickej oblasti. Môžu rýchlo a efektívne prepravovať tovar z jedného miesta na druhé, najmä vo výrobných linkách, kde je potrebné presúvať materiály medzi rôznymi spracovateľskými stanicami.

4. Zlepšená efektívnosť práce

Použitie mostového žeriavu môže výrazne zlepšiť efektivitu práce. Po inštalácii môžu operátori ovládať žeriav tak, aby rýchlo a 准确地 presúval materiály na požadované miesto, čím sa skracuje ručná manipulácia a čakacie doby.

5. Znížená pracovná náročnosť

S mostovým žeriavom už pracovníci nemusia manuálne zdvíhať ťažké predmety, čím sa znižuje fyzická práca a s tým spojené riziká zranenia. To nielen chráni zdravie pracovníkov, ale tiež znižuje potenciálne bezpečnostné incidenty.

6. Nízke náklady na údržbu

V porovnaní s inými zdvíhacími zariadeniami majú mostové žeriavy relatívne jednoduché konštrukcie a nízke náklady na údržbu. Pravidelné kontroly a včasná výmena opotrebovaných dielov môže zabezpečiť dlhodobú stabilnú prevádzku žeriavu.

7. Vysoká bezpečnosť

Mostové žeriavy sú typicky vybavené rôznymi bezpečnostnými zariadeniami, ako sú ochrana proti preťaženiu, koncové spínače atď. Tieto zariadenia zaisťujú prevádzkovú bezpečnosť, zabraňujú nehodám v dôsledku preťaženia alebo pohybu mimo dosahu.

1. Priemyselná výroba

V priemyselnej výrobe, najmä v ťažkom priemysle, ako je oceľ, strojárstvo a stavba lodí, sa mostové žeriavy používajú na manipuláciu s veľkými alebo ťažkými materiálmi. Zohrávajú kľúčovú úlohu vo výrobných procesoch, ako je preprava polotovarov medzi spracovateľskými stanicami.

2. Skladová logistika

V skladoch a distribučných centrách sa mostové žeriavy bežne používajú na nakladanie, vykladanie, stohovanie a prepravu tovaru. Zlepšujú prevádzkovú efektivitu rýchlym presunom tovaru v rámci skladu na určené miesta.

3. Stavenisko

Na staveniskách, najmä na staveniskách s vysokými konštrukčnými požiadavkami, ako sú mosty a vysoké budovy, sú mostové žeriavy nevyhnutné na zdvíhanie ťažkých materiálov, ako sú oceľové tyče, betón a prefabrikované komponenty.

4. Železničné stanice

V železničných staniciach sa mostové žeriavy používajú na nakladanie a vykladanie tovaru z vlakov, ako aj triedenie tovaru na železničných nástupištiach.

5. Porty a doky

V prístavoch a dokoch sa na nakladanie a vykladanie kontajnerov a hromadného nákladu často používajú veľké mostové žeriavy. Tieto žeriavy výrazne zvyšujú efektivitu prevádzky prístavov.

6. Elektrárne

V tepelných elektrárňach, uhoľných dvoroch a skládkach popola sa mostové žeriavy používajú na zdvíhanie, prepravu a distribúciu materiálov.

7. Montážne linky

V továrenských montážnych linkách, najmä pri výrobe automobilov a lietadiel, sa mostové žeriavy používajú na presné polohovanie a inštaláciu veľkých komponentov.

8. Údržbárske práce

Mostové žeriavy možno použiť aj na údržbárske práce v rôznych priemyselných odvetviach, ako je zdvíhanie motorov, prevodoviek a iných veľkých komponentov z ich inštalovaných pozícií za účelom údržby alebo výmeny.

9. Ťažobný priemysel

V ťažobnom priemysle sa mostové žeriavy používajú na nakladanie a vykladanie banských zariadení a prepravu nerastov.

• 1. Dizajn a inžinierstvo

  Podrobné inžinierstvo: Vypracujte podrobné technické výkresy a špecifikácie vrátane hlavného nosníka, kladkostroja, vozíka, koncových vozíkov a ďalších komponentov.

  Simulácia a modelovanie: Použite počítačom podporovaný návrh (CAD) a simulačné nástroje na modelovanie výkonu žeriavu a optimalizáciu jeho návrhu.



• 2. Výber materiálu

  Špecifikácia materiálu: Vyberte si vysokokvalitné materiály, ktoré spĺňajú požiadavky na pevnosť, trvanlivosť a tepelnú odolnosť. Bežné materiály zahŕňajú vysokopevnostnú oceľ, zliatiny a špeciálne nátery.

  Obstarávanie: Zdrojové materiály od schválených dodávateľov, zabezpečujúc, že ​​spĺňajú potrebné normy kvality a certifikácie.



• 3. Výroba komponentov

  Rezanie a tvarovanie: Rezanie a tvarovanie surovín na požadované komponenty, ako sú nosníky, stĺpy a konzoly. To môže zahŕňať procesy ako plazmové rezanie, laserové rezanie a obrábanie. Zváranie a montáž: Zvárajte komponenty dohromady, aby vytvorili konštrukčné prvky žeriavu. To zahŕňa zváranie hlavného nosníka, koncových vozíkov a iných nosných častí.



• 4. Montáž

  Podzostava: Zmontujte jednotlivé komponenty, ako je zdvíhací systém, vozík a koncové vozíky, do podzostáv. To zahŕňa vzájomné spojenie dielov a zabezpečenie správneho zarovnania. Hlavná zostava: Spojte podzostavy na zostavenie kompletnej konštrukcie žeriavu. To zahŕňa montáž kladkostroja a vozíka na hlavný nosník, pripevnenie koncových vozíkov a inštaláciu riadiacich systémov.



• 5. Integrácia systémov

  Elektrické systémy: Nainštalujte elektrické komponenty vrátane motorov, ovládacích panelov, kabeláže a snímačov. Uistite sa, že elektrické systémy žeriavu sú správne integrované a otestované.

  Riadiace systémy: Implementujte a konfigurujte riadiace systémy, ako sú programovateľné logické ovládače (PLC), diaľkové ovládače a bezpečnostné zariadenia. Overte, či riadiace systémy fungujú správne a či sú nakalibrované.



• 6. Testovanie a zabezpečenie kvality

  Predprevádzkové testovanie: Vykonajte predprevádzkové testy na kontrolu funkčnosti žeriavu, vrátane záťažových testov, prevádzkových testov zdvíhacích a pojazdových mechanizmov a kontrol riadiaceho systému.

  Testovanie bezpečnosti: Overte, či bezpečnostné prvky, ako sú koncové spínače, alarmy a núdzové zastavenie, fungujú správne a spĺňajú bezpečnostné normy.

  Kontrola: Vykonajte podrobnú kontrolu konštrukcie a komponentov žeriavu, aby ste zabezpečili súlad s konštrukčnými špecifikáciami a normami kvality.



• 7. Konečné úpravy a kalibrácia

  Jemné ladenie: Vykonajte všetky potrebné úpravy, aby ste optimalizovali výkon žeriavu a zabezpečili hladkú prevádzku. To môže zahŕňať kalibráciu snímačov, nastavenie ovládacích prvkov a jemné doladenie zdvíhacieho systému.

  Dokumentácia: Pripravte a skontrolujte dokumentáciu vrátane prevádzkových príručiek, príručiek údržby a bezpečnostných pokynov.



• 8. Dodávka a inštalácia

  Preprava: Zabezpečte prepravu žeriavu na miesto inštalácie, pričom dbajte na bezpečnú manipuláciu a prepravu, aby sa predišlo poškodeniu.

  Inštalácia: Dohliadnite na inštaláciu žeriavu u zákazníka, vrátane montáže, vyrovnania a pripojenia k zdrojom energie a riadiacim systémom.

  Školenie: Poskytnite školenie operátorom a personálu údržby, aby ste sa uistili, že sú oboznámení s obsluhou žeriavu a bezpečnostnými postupmi.



• 9. Uvedenie do prevádzky a odovzdanie

  Uvedenie do prevádzky: Vykonajte záverečné testy uvedenia do prevádzky, aby ste si overili, že žeriav funguje správne v reálnych podmienkach a spĺňa výkonnostné špecifikácie.

  Odovzdanie: Oficiálne odovzdajte žeriav zákazníkovi s poskytnutím všetkej potrebnej dokumentácie vrátane osvedčení o zhode, záručných informácií a plánov údržby.
