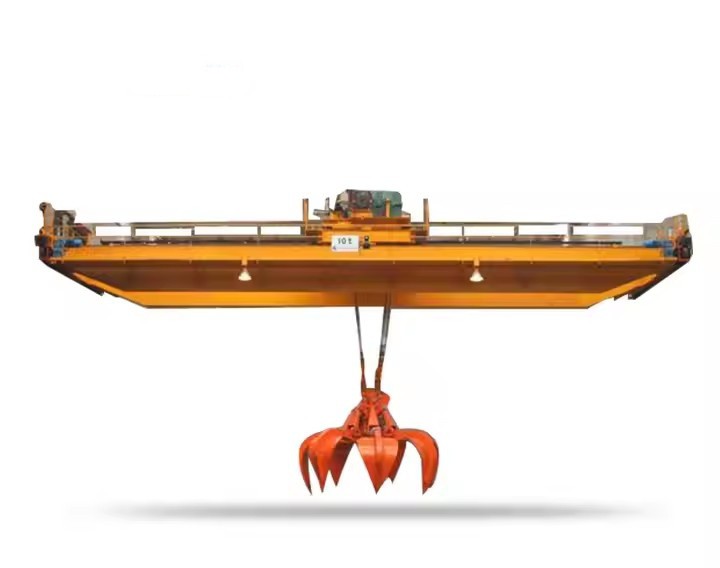

Dvojitý nosník Clamshell Grab Bucket nad hlavou

Dvojitý nosník

Dva robustné nosníky preklenujú dráhu žeriavu a ponúkajú vyššiu kapacitu zdvíhania (zvyčajne 5–550 ton) a lepšiu výšku háčika v porovnaní s jedným nosníkom žeriavov.

Ideálne pre náročné aplikácie a dlhé rozpätia.

Špirál

Závesné vedro s dvoma alebo viacerými škrupinami, ktoré sa v blízkosti uchopia materiál a otvárajú ho, aby ho vyhodili.

Prevádzkované pomocou drôteného lana alebo hydraulického systému (mechanické drapáky používajú laná; hydraulické drapáky ponúkajú presnú kontrolu).

Bežné typy:Lano-ovládané (2\/4- lano)aleboMotorizovaný (hydraulický\/elektrický).

Mechanizmus

Vybavenýdvojité zdviháky:

Jeden na zdvíhanie\/zníženie drapáka.

Ďalší na otváranie\/zatvorenie vedra.

Môže obsahovať arotujúci mechanizmusPre presné umiestnenie materiálu.

Vozidlo a koncové nákladné vozidlá

Trolley sa pohybuje po nosníkoch mostov a nosí zdvíhanie a uchopenie.

Ukončite nákladné autá s kolesami uľahčujú pohyb žeriavu pozdĺž dráhy.

Ovládací systém

Prívesok, rádiové diaľkové ovládaniealebonapájaný z kabínyPre presnú manipuláciu.

Voliteľná automatizácia pre opakované úlohy (napr. Nakladacie\/vykladacie lode alebo zásoby).



Porovnanie s ostatnými žeriavmi v Grab Bucket

Funkcia	Dvojitý nosník prúdi	Single Bierovi žeriavový žeriav
Kapacita	5 - 550+ ton	1–20 ton
Rozchod	Dlhé rozpätia (až 40 m+)	Kratšie rozpätia (<25m)
Zdvíhacia výška	Vyššie v dôsledku dizajnu dvojitého nosníka	Obmedzený
Trvanlivosť	Ťažká, dlhá životnosť	Ľahký
Náklady	Vyššie počiatočné náklady	Ekonomickejší



Komponenty jadra: ložisko, prevodovka, motor, čerpadlo

Miesto pôvodu: Henan, Čína

Záruka: 1 rok

Hmotnosť (kg): 2000 kg

Video odchádzajúce inšpekcie: poskytnuté

Správa o teste strojov: poskytnutá

Dizajn: dvojitý lúč

Účinnosť: Vysoká účinnosť

Prevádzková rýchlosť: vysokorýchlostná prevádzka

Stabilita: funkcia anti-swingu

Farba: voliteľné

Zdroj energie: 110V\/220V\/230V\/380V\/440V, prispôsobené

Span: 7. 5-31. 5m





A Dvojitý nosník Clamshell Grab Bucket nad hlavoupozostáva z niekoľkých kritických komponentov, ktoré spolupracujú pri efektívnom zvládaní hromadných materiálov. Nižšie je uvedené podrobné rozdelenie jeho kľúčových častí:



1. Štruktúra mosta (dvojitý nosník)

Hlavné nosníky (2)-Vyslovené oceľové lúče, ktoré preklenujú dráhu žeriavu a poskytujú vysoké zaťaženie (zvyčajne 5-550+ ton) a podpora na dlhé rozpätie.

Koncové vozidlá- Nachádza sa na každom konci mosta, vybavený kolesami na pozdĺžny pohyb pozdĺž dráhových koľajníc.

Krížové lúče a vystuženie- Posilňujte most pre stabilitu a tuhosť.

2. Mechanizmus zdvíhania a uchopenia

a) zdvíhacia jednotka (hlavné a pomocné zdviháky)

Hlavný výťah- Zvládne zdvíhanie a spúšťanie vedra Grab.

Pomocné zdvíhanie-Ovláda otvorenie\/zatvorenie vedierky pre labky (pre drapáky napájané z lana).

Laná a bubny-Oceľové laná s vysokou pevnosťou sa nachádzajú na bubnoch na zdvíhanie a prevádzku uchopenia.

b) Véčkové vedro

Škrupiny (2 alebo viac)- Závesné vedrá, ktoré sa v blízkosti uchopia materiál a sú otvorené, aby ho uvoľnili.

Typy drapákov:

Lano-ovládané (2\/4- lanky)- Používa samostatné zdviháky na zdvíhanie a otváranie\/zatváranie.

Motorizované (hydraulické\/elektrické uchopenia)-Samostatná sila pre presnú kontrolu.

Materiálne možnosti-VYROBNÉ OCELNÉ OCER, ORIDERSKÉ VNÁRY ALEBO NEHODLESNÁ OCELA PRE KORCORIVERNÉ PROSTREDIE.





3. Zhromaždenie vozíka

Vozík- Pohybuje sa po nosníkoch mostov a nesie zdvíhanie a uchopenie.

Kolesá a pohonné motory- Elektrické motory s prevodovkami pre hladké vozíky.

Vodiace valčeky- Zaistite správne zarovnanie nosníkov.

4. Systém dráhy

Dráha-Podporte hnutie žeriavu (najvyššie prebiehajúce alebo podhružené).

Železničné trate- Nainštalované na dráhových lúčoch na cestovanie žeriavu.

Vyrovnávacie pamäte a koncové zastávky-Zabráňte zrážkam nadmerného cestovania.

5. Systém výkonu a riadenia

Festoon System \/ Cool Cvice- dodáva energiu žeriavu a vozíka.

Možnosti kontroly:

Prívesok- Vreckový káblový ovládač.

Rádiové diaľkové ovládanie- Bezdrôtová prevádzka pre flexibilitu.

Kabína operátora-pre kabíny s ovládacími prvkami joystick\/gombíka (bežné v aplikáciách s ťažkými prácami).

Variabilné frekvenčné jednotky (VFD)- Zabezpečiť hladké zrýchlenie\/spomalenie.

6. Bezpečnosť a pomocné komponenty

Limitné prepínače-Zabráňte nadmernému kopu alebo nadmernému cestovaniu.

Ochrana proti preťaženiu- Senzory, aby sa zabránilo prekročenej hodnotenej kapacite.

Protiprúdový systém- Minimalizuje švih potiahnutia vedra pre presné skládky.

Mazanie- Automatické masenie prevodových stupňov a ložísk.

.

Voliteľné funkcie

Uchopiť systém rotácie- Umožňuje otáčanie 360 ​​stupňov pre presné umiestnenie materiálu.

Váha-Vstavané zaťažovacie bunky na meranie hmotnosti materiálu.

Ochrana proti prachu a korózii- Pre drsné prostredie (porty, chemické rastliny).

Automatizácia a ovládanie PLC- Pre naprogramované cykly načítania\/vykladania.

Kľúčové rozdiely vs. jedného nosného žeriavu

✔ Vyššia kapacita- Dvojité nosníky manipulujú s ťažšími zaťaženie.
✔ Lepšia výška háčika- Viac priestoru pod žeriavom.
✔ Väčšia trvanlivosť- Vhodný na intenzívne použitie.



Náčrt

Hlavný technický





Kapacita vysokej zaťaženia (5 - 550+ ton)

Dizajn dvojitého nosníka poskytuje vynikajúcu pevnosť, vďaka čomu je ideálny pre ťažké hromadné materiály, ako je uhlie, ruda a kovový šrot.

Efektívne manipulácie s materiálom

Vedné kotúče mušle umožňuje rýchlechytenie, zdvíhanie a skládkavoľných materiálov, znižovanie manuálnej práce a zvyšovanie produktivity.

Všestrannosť v aplikáciách

Pracuje so širokou škálou materiálov: suchý (zrno, piesok), mokrý (kal, odpad) a abrazívne (ruda, štrk).

Presné možnosti riadenia a automatizácie

Hladká prevádzka cezprívesok, diaľkové ovládanie alebo ovládanie kabíny.

Môže byť integrovaný sPlc systémyPre automatizované cykly nakladania\/vykladania.

Odolná a nízka údržba

Robustná konštrukcia suchopenie odolné voči oderua ochrana proti korózii pre tvrdé prostredie (prístavy, bane, oceľové rastliny).

Lepšia výška háčika a pokrytie rozpätia

Dvojité nosníky povoľujúViac zdvíhacej výškyV porovnaní s žeriavmi s jedným nosníkom, ktoré sú užitočné vo vysokých skladovacích zariadeniach.

Bezpečnostné prvky

Ochrana proti preťaženiu, protiprúdové systémy a limitné spínače zabezpečujú bezpečnú prevádzku.



1. Porty a lodenice

Vykladanie hromadného nákladu (uhlie, zrno, hnojivá) z lodí.

Stohovanie a prenos materiálov v skladovacích dvoroch.

2. Ťažba a metalurgia

Zaobchádzanieželezná ruda, uhlie, vápenec a kovový šrot.

Nakladanie\/vykladanie surovín v tavných rastlinách.

3. Odpadové hospodárstvo a recyklácia

SuchýMSW (mestský tuhý odpad), priemyselný odpad a recyklovateľné výrobky.

Použitýskládky, spaľovacie zariadenia a recyklačné strediská.

4. Poľnohospodárstvo a spracovanie potravín

Prepravnýzrno, kŕmenie, sójové bôby a cukorv silách alebo spracovateľských rastlinách.

5. Construction & Cement Industry

Pohybujúci sapiesok, štrk, cement a popolčekV dávkových rastlinách.

6

Zaobchádzanieuhlie, biomasa a popolV tepelných elektrárňach.

7. Chemické a hnojivo

Riadiacipráškové chemikálie, hnojivá a suroviny.





1. Inžinierstvo a dizajn
Analýza zaťaženia, klasifikácia povinností (FEM\/ISO\/GB) a výpočet rozpätia

Výber kľúčových špecifikácií: Zdvíhacia kapacita, výška zdvíhania, rozpätie, rýchlosť

Výkresy CAD a štrukturálna analýza (v prípade potreby metóda konečných prvkov)

Schéma elektrického a riadiaceho systému

Príprava účtovných materiálov (Bom)

2. Príprava materiálu
Obstarávanie oceľových dosiek Q235B \/ Q345B, I-lúčov, koľajníc atď.

Povrchové ošetrenie (pieskové blesk, morenie) na odstránenie hrdze a nečistôt

Rezanie oceľových častí pomocou CNC plazmy alebo stroje na rezanie laserom

Kontrola a značenie materiálu

3. Výroba hlavných komponentov
A. Hlavné nosníky (dvojité lúče)
Zostavenie horných prírub, spodných dosiek a webových dosiek

Zváranie v celej dĺžke pomocou automatických zváračských strojov

Inšpekcia zvárania (UT\/RT) a v prípade potreby zmiernenie stresu

Inštalácia vnútorných výstužov a montážnych konzol

Kamberovanie lúčov, aby sa kompenzovalo vychýlenie

B. Koncové vozne
Výroba štruktúr krabičky alebo doskového typu

Inštalácia sedadiel kolies a držiakov náprav

Obrábanie kĺbových tvárí na presné tolerancie

C. Trolley rám
Výroba oceľovej konštrukcie pre vozíky

Montáž zdvíhacieho mechanizmu (bubon, motor, prevodovka)

Zostavenie kolesí, nárazníky a jednotiek hnacích jednotiek

D. Zdvíhací mechanizmus
Obrábanie bubna, prevodovky, kladiek a bloku háčika

Zostava motora, brzdy, spojenia a bubna lana

Vinutie oceľového drôtového lana a inštalácie bloku háčikového bloku

4. Opakovanie a presnosť spracovania
Kľúčové komponenty, ako sú bubny, hriadele a kladky, sú CNC opracované

Boring of Haft Oathles, Eventing and Controlling

Dynamické vyváženie rotujúcich prvkov (v prípade potreby)

5. Zostava elektrického systému
Zapojenie ovládacích panelov, frekvenčných meničov, stykačov a relé

Programovanie jednotiek PLC alebo diaľkového ovládania (ak je automatizované)

Inštalácia limitných spínačov, alarmov a senzorových systémov

6. Zostavenie a predbežné testovanie
Hlavné nosníky, koncové vozíky a vozík sú zostavené na zemi

Zarovnanie a skrutky kĺbov

Elektrické spojenie motorov, brzdy a riadiacich jednotiek

Test suchého behu: Cestovné motory, vozík a zdvih
7. Testovanie záťaže a kontrola kvality
Test bez zaťaženia: overte všetky funkcie, ktoré si osvojujú, cestujú, brzdia, limitné prepínače

Test s menovité zaťaženie (100%) a test preťaženia (zvyčajne 125%)

Test funkčnosti núdzového zastavenia, limitných prepínačov, alarmov

Kontrola deformácie nosníkov (mala by byť v rámci stanovených limitov)

Správa o inšpekcii podpísaná tímom QA

8. Povrchové ošetrenie a maľovanie
Liečba proti korózii (napr. Primer bohatý na zinok)

Maľovanie podľa špecifikácie projektu (bežne žlté alebo oranžové)

Logo alebo inštalácia štítkov

9. Balenie a dodanie
Demontáž do prenosných sekcií (hlavné nosníky, koncové nákladné vozidlá, vozík)

Balené pomocou oceľových snímok, zmršťovacieho zábalu alebo drevených puzdier na vývoz

Dodávka usporiadaná podľa cesty, koľajnice alebo mora podľa potreby
10. Inštalácia a uvedenie do prevádzky na mieste (voliteľné)
Montáž na stránkach zákazníka

Konečné zarovnanie, zapojenie a testovanie zaťaženia

Usmernenie pre výcvik a údržbu operátora

Odovzdanie s úplnou dokumentáciou: Manuál, certifikát, správa o teste, schéma zapojenia

Zobraziť workshop:

Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo uložených 32 zváračských vedení, plánuje sa nainštalovať 50 50 a miera automatizácie celej produktovej rady dosiahla 85%.
