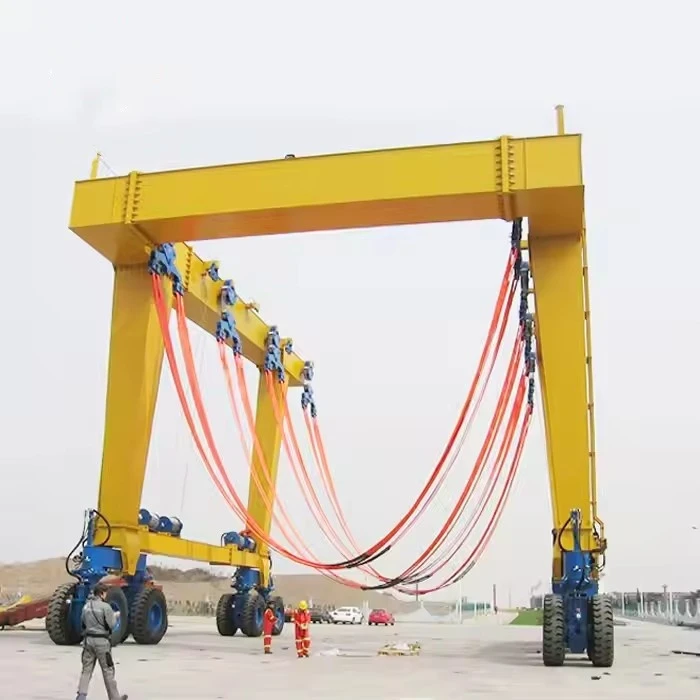

180 T lodný zdvíhací žeriav

Kľúčové vlastnosti a komponenty

Kapacita (180 metrických ton):

Toto je maximálna hmotnosť, ktorú dokáže zdvihnúť. Je to dôležité pre manipuláciu s veľkými jachtami, rybárskymi plavidlami, hliadkovými člnmi, malými trajektmi a komerčnými/pracovnými člnmi.

Dôležitá poznámka:Nosnosť často závisí od konfigurácie výťahu (napr. vzdialenosť nákladu od stredu žeriavu). Hodnotenie 180T je zvyčajne maximum pri najkratšom možnom polomere ramena.

Typ žeriavu:

Mobilný portálový žeriav:Toto je najbežnejší typ pre lodné zdviháky. Beží po koľajniciach pozdĺž prístaviska alebo móla. Plavidlo je umiestnené medzi nohami portálu a popruhy sa vedú pod trupom na zdvihnutie.

Stužený alebo portálový žeriav:Žeriav s pevným{0}}základom, ktorý často vidno na okraji móla.

Travelift™ / Synchrónny zdvihák:Ide o veľmi populárnu značku mobilných portálových žeriavov špeciálne pre tento účel. "180T Travelift" je bežným javom v lodeniciach po celom svete.

Zdvíhací mechanizmus:

Používa arozperná lištaa viacnásobnézdvíhacie popruhy(často 4 a viac), aby sa hmotnosť rozložila rovnomerne a zabránilo sa poškodeniu trupu lode.

Kladkostroj má niekoľko nezávislých navijakov, ktoré je možné synchronizovať, aby sa loď počas zdvihu udržala v rovine.

Mobilita:

Beží na ťažkých-gumových pneumatikách (pre žeriavy typu Travelift{1}}) alebo na pevných oceľových koľajniciach. Koľajnicové-systémy ponúkajú väčšiu presnosť, ale menšiu flexibilitu pri pohybe po dvore.

Riadiaci systém:

Moderné žeriavy sú vybavené sofistikovaným elektronickým ovládaním, často z vyvýšenej-klimatizovanej kabíny, ktorá poskytuje operátorovi dokonalý výhľad na výťah.

Zahŕňajú indikátory momentu zaťaženia (LMI), protikolízne systémy{0} a ochranu proti preťaženiu pre bezpečnosť.





Porovnanie s inými systémami na zdvíhanie lodí

Funkcia	Portálový lodný zdvihák	Námorná železnica	Plávajúci suchý dok
Mobilita	Vysoká (ak ste gumení-unavení)	Nízka (pevná dráha)	Nízka (závislá-od vody)
Maximálna kapacita	10 – 500+ ton	50-5000 ton	1 000 – 100,000+ ton
Rýchlosť	Rýchle (minúty)	Pomaly (hodiny)	Stredná (hodiny)
Najlepšie pre	Malé až stredné člny	Veľké lode	Masívne nádoby



Porovnanie s inými systémami na zdvíhanie lodí

Funkcia	Portálový lodný zdvihák	Námorná železnica	Plávajúci suchý dok
Mobilita	✅ Vysoká (ak ste gumení-unavení)	❌ Pevná trať	❌ Závisí od vody-
Maximálna kapacita	10 – 500+ ton	50-5000 ton	1 000 – 100,000+ ton
Rýchlosť	⚡ Rýchle (minúty)	🐢 Pomaly (hodiny)	🕒 Stredné (hodiny)
Potrebný priestor	Kompaktné úložisko	Oblasť dlhej dráhy	Veľká vodná plocha
Najlepšie pre	Malé-stredné lode	Veľké lode	Masívne nádoby



Nosnosť 180 ton
Rozpätie (šírka) 3 - 12 metrov (nastaviteľné)
Výška zdvihu 3 - 10 metrov
Pracovná trieda A3-A5 (ľahké až stredné zaťaženie)
Rýchlosť zdvíhania 0.5 - 8 m/min (premenná)
Typ hlavného nosníka Jednoduchý/dvojitý nosník (box{0}}typ)
Napájanie 220V/380V 3-fázové alebo manuálne
Režim ovládania Závesné ovládanie/bezdrôtové diaľkové ovládanie
Typ kladkostroja Elektrický reťazový kladkostroj/lanový kladkostroj
Travel Drive Manuálne tlačné alebo motorizované
Ochrana proti korózii Žiarovo{0}}pozinkovaná alebo námorná{1}} farba
Odolnosť proti vetru do Beaufortovej stupnice 6 (pre vonkajšie použitie)
Prevádzková teplota -20 stupňov až +50 stupňov

I. Konštrukčný systém (rám a podpora)

Toto je fyzická chrbtica kladkostroja.

Hlavné nosníky/nosníky:Primárne horizontálne oceľové nosníky, ktoré preklenujú šírku jazdnej dráhy. Prenášajú celý náklad od zdvíhacích popruhov až po koncové vozíky.











Koncové nákladné autá (alebo nohy):Vertikálne alebo A{0}}rámové konštrukcie na každom konci žeriavu, v ktorých sú umiestnené kolesá a hnacie mechanizmy. Prenášajú zaťaženie z hlavných nosníkov na koľajnice dráhy.

Krížové výstuhy a diagonálne výstuhy:Oceľové prvky, ktoré spájajú hlavné nosníky a koncové vozíky, zaisťujú kritickú tuhosť a zabraňujú krúteniu alebo krúteniu pri zaťažení.

Konzolové ramená (ak sú k dispozícii):Nástavce za koncové vozíky, ktoré poskytujú voľný priestor pre nadstavbu plavidla (lietadlový most, radarový oblúk atď.) počas zdvíhania a presúvania.











II. Zdvíhací a zdvíhací systém

Tento systém vykonáva skutočnú prácu zdvíhania a spúšťania plavidla.

Zdvíhacie navijaky:Výkonné elektrické alebo hydraulické motory, zvyčajne jeden na zdvíhací bod (napr. 4, 6 alebo 8 navijakov pre 180T žeriav), ktoré navíjajú oceľové lano. Sú vybavené kódovačmi s-vysokým rozlíšením na presnú synchronizáciu.

Drôtené lano (kábel):Vysokopevnostné galvanizované oceľové lano, ktoré vedie od navijakov cez kladky až po rozperné tyče.

Kladky / bloky:Drážkované kolesá namontované v zostavách, ktoré vedú oceľové lano, poskytujú mechanickú výhodu a usmerňujú silu.









Háčikové bloky:Zostavy na konci drôtených lán, ktoré obsahujú háky. Často majú viac kladiek na vytvorenie systému čeľuste pre zvýšenú nosnosť.

Rozpery / rozperné nosníky:Odnímateľné vodorovné nosníky, ktoré sa pripájajú k háčikovým blokom. Ich primárnou funkciou je:

Rozložte záťaž:Rozložte zdvíhaciu silu na širšiu oblasť trupu plavidla.

Poskytnite body pripojenia:Obsahuje viacero zdvíhacích bodov pre nastaviteľné popruhy.

Chráňte trup:Zabráňte privretiu alebo poškodeniu trupu závesom.





III. Traversing & Travel System

Tento systém umožňuje, aby sa celý žeriav pohyboval po doku.

Pojazdové kolesá / podvozky:Ťažké-kolesá s prírubou namontované na koncových nákladných vozidlách, ktoré jazdia po koľajniciach dráhy.

Cestovné hnacie motory:Elektrické alebo hydraulické motory, ktoré poháňajú pojazdové kolesá.

Dráhové koľajnice:Ťažké-oceľové koľajnice zabudované v doku, po ktorom sa žeriav pohybuje. Musia byť presne zarovnané a vyrovnané.

Koľajnicové svorky/kotvy:Bezpečnostné zariadenia, ktoré bezpečne zaistia žeriav v polohe, keď sa nepohybuje, obzvlášť dôležité vo veternom počasí.





IV. Závesný systém

Toto je rozhranie medzi žeriavom a plavidlom. Často je prispôsobený pre rôzne tvary trupu.

Zdvíhacie popruhy:Pevné,{0}}polstrované popruhy (zvyčajne vyrobené z polyesteru alebo nylonu), ktoré držia trup. Výplň je rozhodujúca, aby sa zabránilo poškodeniu gélového povlaku a štruktúry lode.

Nastavovače popruhov:Mechanizmy, ktoré umožňujú jemné-doladenie dĺžky každej nohy závesu, aby sa zabezpečilo, že plavidlo bude zdvihnuté do vodorovnej polohy a že sa hmotnosť rozloží správne.

Rýchle{0}}uvoľňovacie háky alebo okovy:Bezpečné, ale ľahko odnímateľné konektory medzi popruhmi a rozpernými tyčami.





V. Systém napájania a riadenia

"Mozog a nervový systém" kladkostroja.

Pohonná jednotka:Centrálna hydraulická hnacia jednotka (HPU) s čerpadlami, nádržami a filtrami alebo hlavná elektrická skriňa pre elektrické-žeriavy.

Kabína operátora:Uzavretá kabína s{0}}riadenou klímou zavesená na ráme žeriavu, ktorá poskytuje operátorovi jasný výhľad na operáciu zdvíhania.

Riadiaci systém:

Hlavná ovládacia konzola:Obsahuje joysticky, spínače a dotykové obrazovky na ovládanie kladkostroja, posuvu a všetkých ostatných funkcií.

Programovateľný logický radič (PLC):Počítač, ktorý spracováva príkazy operátora a spravuje kritické funkcie, ako naprsynchronizáciaaby sa všetky navijaky pohybovali rovnakou rýchlosťou a zabránili prevráteniu člna.

Indikátor momentu zaťaženia (LMI) / systém monitorovania zaťaženia:Kritický bezpečnostný systém, ktorý využíva senzory na každom navijaku na zobrazenie hmotnosti na každom zdvíhacom bode a celkovej hmotnosti. Môže varovať operátora pred preťažením alebo nevyváženým stavom a môže automaticky zastaviť prevádzku, ak sú prekročené bezpečné limity.

Diaľkové ovládanie (voliteľné):Bezdrôtový prívesok, ktorý umožňuje operátorovi pohybovať sa s nádobou pre lepšiu viditeľnosť pri presnom polohovaní.







VI. Bezpečnostné systémy

Základné funkcie na ochranu personálu, plavidla a vybavenia.

Ochrana proti preťaženiu:Integrované so systémom LMI, aby sa zabránilo zdvihnutiu žeriavu nad jeho menovitú kapacitu.

Koncové spínače:Zariadenia, ktoré automaticky prerušia napájanie, aby zabránili pohybu kladkostroja alebo posuvného mechanizmu za ich bezpečné fyzické limity.

Tlačidlá núdzového zastavenia (E-stop):Výrazne umiestnené tlačidlá v kabíne a často aj na diaľkových ovládačoch na okamžité zastavenie všetkých funkcií žeriavu.

Protikolízne systémy:Senzory alebo laserové skenery na zabránenie kolízie žeriavu s inými prístavnými konštrukciami alebo žeriavmi.

Anemometer a veterný alarm:Meria rýchlosť vetra a upozorňuje obsluhu, keď sa podmienky stanú nebezpečnými pre zdvíhanie.

Fail-Bezpečné brzdy:Viaceré brzdové systémy (mechanické, hydraulické alebo elektrické), ktoré sa automaticky aktivujú v prípade výpadku prúdu.





Aplikácie každého komponentu

Komponent	Funkcia
Portálový rám	Podporuje celú štruktúru
Navijaky a popruhy	Zdvíha čln
Systém vozíkov	Umiestňuje čln nad úložný priestor
Mechanizmus riadenia	Umožňuje presné manévrovanie
Snímače zaťaženia	Zaisťuje bezpečnú nosnosť

NÁKČET



Hlavné technické



1. Bezkonkurenčná nosnosť a všestrannosť

Rukoväte veľkých nádob:Hlavnou výhodou je jeho schopnosť zdvihnúť veľmi veľké a ťažké lode, ako sú mega-jachty, komerčné rybárske plavidlá, malé trajekty, námorné hliadkové lode a veľké plachetnice. To otvára obchodné príležitosti pre prístav alebo dvor.

Široký sortiment plavidiel:Nie je to len pre jeden typ lode. Dokáže obslúžiť rôznorodú klientelu, od luxusných motorových jácht až po pracovné člny, vďaka čomu je zariadenie odolnejšie voči zmenám na trhu.

Budúce-kontrola:Investícia do kapacity 180-T pripraví zariadenie na rastúci trend väčších súkromných a komerčných plavidiel.

2. Prevádzková efektívnosť a rýchlosť

Rýchle spustenie a vytiahnutie-:V porovnaní s tradičnými metódami, ako sú železničné systémy alebo syncrolifty, môže cestovný výťah vyzdvihnúť plavidlo z vody a umiestniť ho priamo na miesto uloženia v jedinej, rýchlej operácii. To drasticky skracuje čas obsadzovania cenného doku alebo šmykľavky.

Rýchle obraty:V prípade opravárenských dvorov táto rýchlosť znamená, že za sezónu môže byť obsluhovaných viac plavidiel, čím sa zvyšuje potenciál výnosov. Rýchle vytiahnutie-tiež menej ruší majiteľov lodí.

Mobilita a flexibilita:Žeriav je mobilný na svojich gumených pneumatikách, čo mu umožňuje efektívne presúvať plavidlá po dvore a umiestňovať ich na presné miesta. Nevyžaduje pevnú, vyhradenú cestu ako železničný systém.

3. Vynikajúca bezpečnosť a integrita nádoby

Rovnomerné rozloženie hmotnosti:Moderné 180-T kladkostroje používajú viacero popruhov (často 4 alebo viac), ktoré je možné nastaviť nezávisle. To umožňuje dokonale vyvážený zdvih, ktorý bráni deformácii trupu alebo „praskaniu“ (prehýbaniu na koncoch), čo je kritický problém pre veľké a ťažké plavidlá.

Znížené riziko poškodenia:Mäkké, široké nylonové popruhy oveľa menej poškodia povrchovú úpravu trupu v porovnaní s reťazami alebo káblami z menších, menej sofistikovaných žeriavov.

Presné umiestnenie:Operátori majú vynikajúcu kontrolu nad zdvíhaním, spúšťaním a prepravou, čo umožňuje opatrné manévrovanie v stiesnených priestoroch a bezpečné umiestnenie na zákazkové kolísky alebo bloky.

4. Výhody priestoru a infraštruktúry

Efektívne využitie pôdy:Na rozdiel od pevného suchého doku alebo dlhého železničného systému cestovný výťah nevyžaduje masívnu stálu pozemnú-štruktúru. Usporiadanie dvora môže byť flexibilnejšie a efektívnejšie.

Žiadne zložité stavebné práce:Inštalácia cestovného výťahu si vyžaduje silný dláždený alebo betónový povrch dvora, ale vyhýba sa potrebe hlbokých jám, zložitých strojov a výrazných úprav pobrežia, ktoré vyžaduje syncrolift.

Viacúčelový- dvor:Plocha, ktorú využíva cestovný výťah, je obsadená iba počas skutočného pohybu plavidla. Rovnaký priestor možno využiť na stacionárne skladovanie inokedy.

5. Ekonomické a obchodné výhody

Priťahuje klientov s vysokou{0}}hodnotou:Schopnosť manipulovať s 180-tonovými plavidlami robí z prístavu alebo lodenice miesto určenia pre majiteľov jácht vysokej hodnoty a komerčných prevádzkovateľov, ktorí sú často ochotní zaplatiť za kvalitné služby príplatok.

Konkurenčná výhoda:Jeden z najväčších výťahov v regióne dáva zariadeniu značnú výhodu oproti konkurentom, ktorí nemôžu obsluhovať také veľké lode.

Diverzifikuje toky príjmov:Loď môže ponúknuť nielen skladovanie, ale aj opravy, prestavby, nátery a prieskumy pre oveľa väčšiu triedu plavidiel.

6. Špecifické výhody oproti alternatívam

Vs. Železničné systémy:Flexibilnejšie v usporiadaní dvora, rýchlejšie a lepšie pre trupy s vyčnievajúcimi kýlom alebo príveskami.

Vs. Syncrolifts:Nižšie počiatočné náklady na infraštruktúru, väčšia mobilita pre umiestnené plavidlá a často rýchlejší pohyb jednotlivých lodí.

Vs. Plávajúce suché doky:Vo všeobecnosti je rýchlejší pre služby rýchleho vstupu a výstupu-a{1}}, vyžaduje menšiu údržbu samotnej plávajúcej konštrukcie a je menej náchylný na určité poveternostné podmienky.

Zhrnutie

V podstate výhody an180-tonový lodný zdvíhací žeriavuvariť dovýkon, presnosť a ziskovosť.Je to všestranný pracant, ktorý umožňuje námornému zariadeniu fungovať bezpečne, efektívne a konkurencieschopne na trhu{0}}veľkých{1} plavidiel s vysokou hodnotou. Ide o investíciu, ktorá výrazne zlepšuje možnosti zariadenia a postavenie na trhu.



Hlavné skupiny komponentov a ich aplikácia

1. Štrukturálny rámec

Toto je „kostra“ žeriavu, navrhnutá tak, aby zvládla obrovské 180-tonové bremená bez ohýbania.

Hlavné nosníky / výložník:Masívne horizontálne nosníky, ktoré preklenujú šírku lode. V cestovnom výťahu sú to dva hlavné nosníky, po ktorých prechádzajú zdvíhacie jednotky.

Aplikácia:Poskytuje štrukturálnu integritu na preklenutie širokej lode (napr. 50-60 stopovej jachty) a podporuje celý náklad. Jeho vysoká tuhosť zabraňuje kývaniu a zaisťuje presné polohovanie.

Nohy/stojky:Vertikálne stĺpy, ktoré prenášajú zaťaženie z nosníkov na zem. Často sú výškovo nastaviteľné.

Aplikácia:Umožňuje žeriavu umiestniť lode s vysokými voľnými bokmi (výška bokov lode). Nohy musia byť dostatočne vysoké, aby mohli pohodlne obkročovať plavidlo.

Koncové nákladné autá / podvozok:Základný rám, ktorý spája nohy s kolesami a pohonným systémom.

Aplikácia:Obsahuje hnacie ústrojenstvo a riadiace mechanizmy, čo umožňuje celému žeriavu pohybovať zdvihnutou loďou pozdĺž prístaviska alebo lodenice.

2. Zdvíhací a zdvíhací mechanizmus

Základný systém zodpovedný za skutočné vertikálne zdvíhanie.

Zdvíhacie jednotky (2 alebo 4):Každá jednotka obsahuje elektrický alebo hydraulický motor, prevodovku a bubon na oceľové lano. Na žeriave s nosnosťou 180 T sú zvyčajne dva nezávislé kladkostroje, z ktorých každý je schopný zdvihnúť 90 T, ktoré pracujú synchronizovane.

Aplikácia:Poskytuje hybnú silu na zdvíhanie a spúšťanie. Mať viacero synchronizovaných zdvíhadiel je rozhodujúce pre udržanie lode v rovine a zabránenie nebezpečnému štrukturálnemu namáhaniu trupu.

Drôtené laná / káble:Vysoko{0}}pevné, viacvláknové{1}} oceľové laná navinuté na zdvíhacích bubnoch.

Aplikácia:Prenášajte zdvíhaciu silu z kladkostroja na rozpernú tyč a popruhy. Sú navrhnuté pre flexibilitu a extrémnu pevnosť v ťahu.

Kladky / kladky:Veľké drážkované kolesá, ktoré vedú oceľové laná, často poskytujú mechanickú výhodu.

Aplikácia:Zmeňte smer oceľového lana, aby bol motor kladkostroja namontovaný na nosník, zatiaľ čo bremeno je zavesené pod ním.

3. Systém manipulácie s nákladom a rozperného systému

Toto je najkritickejší a{0}}špecifický komponent.Zabezpečuje správne a bezpečné podopretie trupu lode.

Rozpery / rozperné nosníky:Dlhé, silné vodorovné nosníky, ktoré sú zavesené na hákoch kladkostroja.

Aplikácia:Rozdeľuje zdvíhaciu silu z jedného bodu háku do dvoch (alebo viacerých) širších bodov, ktoré zodpovedajú pozíciám popruhu na lodi. To bráni tomu, aby popruhy rozdrvili okrajové časti (horné okraje bokov lode) a udržia ich vertikálne.

Lodné popruhy / popruhy:Široké,-pevné nylonové alebo polyesterové remienky. Pre zdvih 180 T sú tieto extrémne veľké a pevné.

Aplikácia:Podložte trup lode. Široký, mäkký materiál rovnomerne rozdeľuje tlak na trup, aby sa zabránilo praskaniu, deformácii alebo poškodeniu gélového povlaku. Sú umiestnené na štrukturálne silných miestach na trupe, ktoré zvyčajne určuje výrobca lode.

Nastaviteľné zdvíhacie háky:Ťažké-háky s bezpečnostnými západkami, ktoré sú spojené s rozpernými tyčami.

Aplikácia:Poskytnite rýchle a bezpečné pripojenie k popruhom. Nastaviteľnosť umožňuje operátorom doladiť-vyváženie lode.

4. Mobilita a pohonný systém

Umožňuje žeriavu prepraviť čln z vody na skladovacie miesto.

Kolesá a pneumatiky:Veľké, ťažké-pneumatiky (často 8 alebo viac).

Aplikácia:Podporte celkovú hmotnosť žeriavu (ktorá môže byť samotná 100+ ton) plus 180-tonový čln. Pneumatiky poskytujú odpruženie, aby absorbovali nedokonalosti zeme a chránili jemnú loď pred nárazovým zaťažením.

Hnacie nápravy:Poháňané nápravy, zvyčajne-pohon všetkých kolies.

Aplikácia:Poskytnite trakciu potrebnú na presun masívnej kombinovanej hmotnosti, najmä na niekedy{0}}klzkom povrchu prístavu.

Systém riadenia:Komplexné viac{0}}kolesové riadenie, často s krabím riadením.

Aplikácia:Umožňuje extrémnu manévrovateľnosť v stiesnených priestoroch prístavu. Krabie riadenie (všetky kolesá sa otáčajú rovnakým smerom) umožňuje, aby sa žeriav pohyboval diagonálne, čo je neoceniteľné pri vyrovnaní s loďou v šmyku.

5. Riadiace a energetické systémy

"Mozog a nervový systém" žeriava.

Kabína operátora:Vyvýšená kabína na konštrukcii žeriavu alebo stanica diaľkového ovládania.

Aplikácia:Poskytuje operátorovi jasný panoramatický výhľad na loď a okolie. Moderné žeriavy často používajú bezdrôtové diaľkové ovládače, ktoré umožňujú operátorovi kráčať popri člne pre najlepšiu viditeľnosť.

Pohonná jednotka:Veľký dieselový motor alebo systém pohonu elektromotorom.

Aplikácia:Poskytuje primárny výkon pre zdvíhadlá, pohony a riadenie. Diesel je bežný pre mobilitu, zatiaľ čo elektrický sa v niektorých dvoroch používa na zníženie hluku a emisií.

Riadiaci systém a PLC:Programmable Logic Controller (PLC) je počítač, ktorý riadi všetky funkcie žeriavu.

Aplikácia: Rozhodujúce je, že zabezpečuje synchronizáciu medzi viacerými kladkostrojmi.Zabraňuje tomu, aby sa jeden kladkostroj zdvíhal rýchlejšie ako druhý, čo by mohlo spôsobiť prevrátenie lode. Tiež monitoruje záťaž, poskytuje ochranu proti preťaženiu a riadi bezpečnostné blokovania.



Fáza 1: Inžinierstvo a dizajn

Toto je najkritickejšia fáza, v ktorej sa definuje výkon, bezpečnosť a funkčnosť žeriavu.

Požiadavky klienta a analýza stránok:

Pochopenie špecifických potrieb klienta: maximálna hmotnosť člna (180T), rozmery člna, rýchlosť zdvihu, veľkosť šachty kladkostroja a preferencie ovládania.

Analýza miesta inštalácie (pevnosť steny nábrežia, pôdne podmienky, vystavenie vetru, seizmické faktory a korózne prostredie).

Koncepčný a detailný dizajn:

Konštrukčný dizajn:Inžinieri používajú softvér Finite Element Analysis (FEA) na navrhovanie hlavných konštrukčných komponentov:

Nosníky/hlavné nosníky:Primárne horizontálne nosníky, ktoré nesú zaťaženie. Sú navrhnuté tak, aby minimalizovali vychýlenie pri plnom zaťažení.

Koncové vozne/nákladné autá:Konštrukcie na každom konci, v ktorých sú umiestnené kolesá a pojazdové motory na pohyb žeriavu po koľajniciach.

Nohy/podpory:Vertikálne prvky, ktoré prenášajú zaťaženie na koncové vozíky a dole na koľajnice.

Mechanický dizajn:

Zdvíhací systém:Výber a návrh oceľového lana, zdvíhacích bubnov, kladiek (kladiek) a hlavného motora (motorov) kladkostroja a prevodovky. Žeriav 180T bude pravdepodobne používať viaceré zdvíhacie jednotky (napr. 4 x 45T kladkostroje) synchronizované pre výškový zdvih.

Cestovný systém:Konštrukcia pojazdových kolies, náprav, ložísk, hnacích motorov a prevodoviek pre plynulý a bezpečný pozdĺžny pohyb.

Dizajn elektrického a riadiaceho systému:

Napájanie:Navrhovanie systému na odber elektrickej energie (napr. závesné systémy, káblové cievky alebo vodiče).

Centrá riadenia motorov (MCC):Špecifikácia pohonov s premenlivou frekvenciou (VFD) na presné riadenie zdvíhacích a pojazdových pohybov, zaisťujúce plynulé zrýchlenie a spomalenie.

PLC a synchronizácia:Programovanie programovateľného logického ovládača (PLC) na riadenie všetkých funkcií žeriavu. Synchronizácia viacerých kladkostrojov je rozhodujúca, aby sa zabránilo nebezpečnému nakláňaniu nákladu.

Bezpečnostné systémy:Navrhovanie kritických bezpečnostných prvkov, ako sú koncové spínače preťaženia, obvody núdzového zastavenia, protikolízne systémy-, anemometre (snímače rýchlosti vetra) a koncové spínače pre cestovanie a zdvíhanie.

Obstarávanie hlavných komponentov:

Položky s dlhým{0}}olovom sa objednávajú skôr, ako sú zdvíhacie motory, prevodovky, VFD, PLC, oceľové laná a špeciálne kované oceľové kolesá alebo ložiská.

---

Fáza 2: Výroba a spracovanie

Táto fáza transformuje dizajn na fyzické komponenty.

Konštrukčná výroba:

Príprava materiálu:Vysokopevnostné oceľové plechy a profily (napr. I-nosníky) sa kvôli presnosti režú na požadovanú veľkosť pomocou CNC plazmových alebo laserových rezačiek.

Zváranie pod{0}}zostavy:Menšie komponenty sú navzájom zvarené. Ak je to možné, vykonáva sa to pomocou automatizovaných zváracích strojov, aby sa zabezpečili konzistentné a vysokokvalitné zvary-.

Hlavné montážne zváranie:Hlavné nosníky, koncové vozíky a nohy sú zostavené na veľkých plochých výrobných lôžkach, aby sa kontrolovalo skreslenie zvárania a zabezpečilo sa zarovnanie.

Uvoľnenie stresu:Kritické zvárané konštrukcie môžu byť tepelne-spracované vo veľkej peci, aby sa uvoľnili vnútorné napätia vznikajúce počas zvárania, čo zlepšuje štrukturálnu integritu.

Obrábanie:Ložiskové puzdrá, uloženia motora a ďalšie kritické rozhrania sú opracované s presnými toleranciami.

Mechanická zostava:

Vyrobené konštrukcie sa presunú do montážnej oblasti.

Inštalácia zdvíhacieho mechanizmu:Zdvíhacie bubny, prevodovky a motory sú namontované na hlavnom nosníku (nosníkoch).

Inštalácia cestovného mechanizmu:Kolesá, nápravy, ložiská, pojazdové motory a prevodovky sú zmontované do koncových vozíkov.

Inštalácia kladky:Kladky z drôteného lana sú inštalované na koncoch nosníkov.

Lakovanie a ochrana proti korózii:

Celá konštrukcia je otryskaná-, aby sa oceľ vyčistila a vytvoril sa povrchový profil pre priľnavosť farby.

Aplikuje sa viacvrstvový náterový systém, zvyčajne epoxidový základný náter a polyuretánový vrchný náter, zvolený pre vynikajúcu odolnosť proti korózii v drsnom morskom prostredí.

---

Fáza 3: Montáž a testovanie v obchode (FAT - akceptačný test v továrni)

Pred demontážou na prepravu je žeriav často čiastočne alebo úplne zmontovaný v továrni na testovanie.

Elektrická inštalácia:Všetky kabeláže, ovládacie panely, MCC a kabíny operátora sú nainštalované.

Funkčné testovanie:

Všetky pohyby (zdvihák hore/dole, jazda doľava/doprava) sa testujú bez zaťaženia.

Overí sa synchronizácia viacerých kladkostrojov.

Záťažové testovanie:

Test statického zaťaženia:Žeriav sa zdvíha skúšobným zaťažením vyšším ako je menovitá nosnosť (zvyčajne 125 % z 180 T =225 ton) a držané po určitú dobu na overenie štrukturálnej integrity a kvality zvaru.

Test dynamického zaťaženia:Žeriav je prevádzkovaný so skúšobným zaťažením (zvyčajne 110 % z 180 T =198 ton) cez všetky svoje funkcie (zdvíhanie, pojazd) na overenie výkonu mechanických a elektrických systémov v dynamických podmienkach.

Overenie bezpečnostného systému:Každé bezpečnostné zariadenie (koncové spínače, ochrana proti preťaženiu, E{0}}dorazy) je prísne testované, aby sa zaistilo, že funguje tak, ako bolo navrhnuté.

---

Fáza 4: Dodávka, inštalácia na mieste a uvedenie do prevádzky (SAT - akceptačný test na mieste)

Demontáž a doprava:Žeriav je starostlivo rozložený na prenosné moduly, chránený a odoslaný na miesto zákazníka.

Príprava miesta:Zákazník pripraví miesto vrátane inštalácie žeriavových koľajníc do presného vyrovnania a vyrovnania.

Erekcia:Komponenty žeriavu sú zdvíhané na miesto pomocou mobilných žeriavov a zoskrutkované alebo zvarené dohromady špecializovaným montážnym tímom.

Opätovné{0}spustenie:

Všetky elektrické pripojenia sú vytvorené.

Žeriav je vyrovnaný na koľajniciach.

Všetky funkcie a bezpečnostné systémy sú opäť testované.

Test akceptácie stránky (SAT):

Žeriav sa podrobuje záverečnej záťažovej skúške v prítomnosti klienta a často aj certifikačného orgánu tretej strany{0}} (napr. Lloyd's, DNV).

Keď sú všetky skúšky úspešné a klient je spokojný, je žeriav oficiálne odovzdaný.

Školenie operátora:Výrobca zabezpečuje komplexné školenie obsluhy a údržby klienta.

Súhrnný vývojový diagram výrobného procesu:

Požiadavky klienta → Podrobné inžinierstvo a dizajn → Obstaranie → Výroba a zváranie ocele → Mechanická montáž → Lakovanie → Montáž a testovanie v továrni (FAT) → Demontáž a preprava → Montáž miesta → Uvedenie do prevádzky a testovanie (SAT) → Školenie a odovzdanie klienta

Tento štruktúrovaný, fázovaný prístup zaisťuje, že zložité a kritické zariadenie, ako je 180-tonový lodný žeriav, je skonštruované podľa najvyšších štandardov bezpečnosti, spoľahlivosti a výkonu.

Pohľad na workshop:

Spoločnosť nainštalovala platformu pre správu inteligentných zariadení a nainštalovala 310 súprav (súprav) manipulačných a zváracích robotov. Po dokončení plánu bude viac ako 500 súprav (súprav) a miera zapojenia zariadení dosiahne 95 %. 32 zváracie linky boli uvedené do prevádzky, plánuje sa inštalácia 50 a miera automatizácie celého produktového radu dosiahla 85 %.
