Portálový žeriav 5 ton

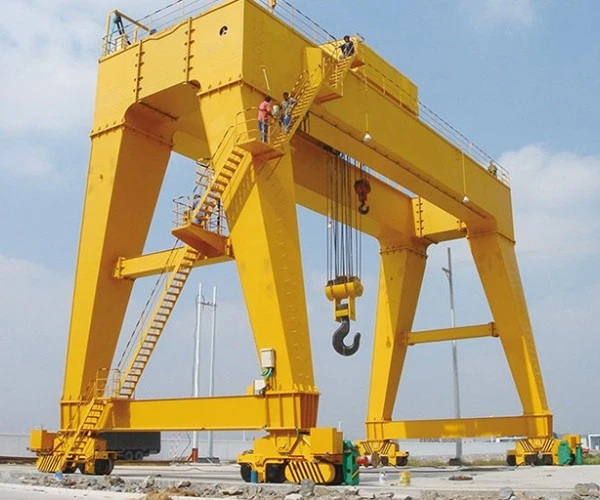

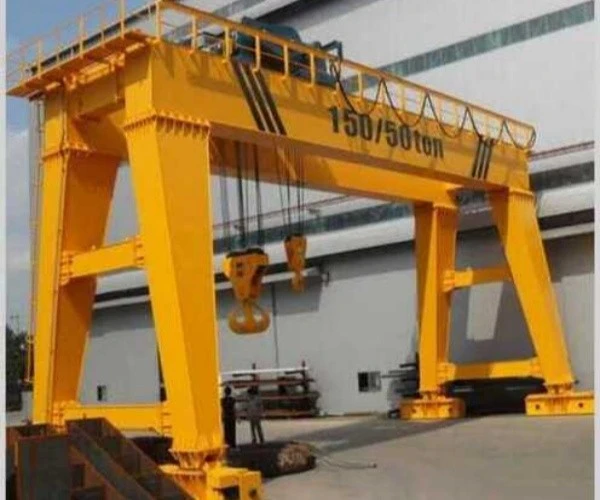

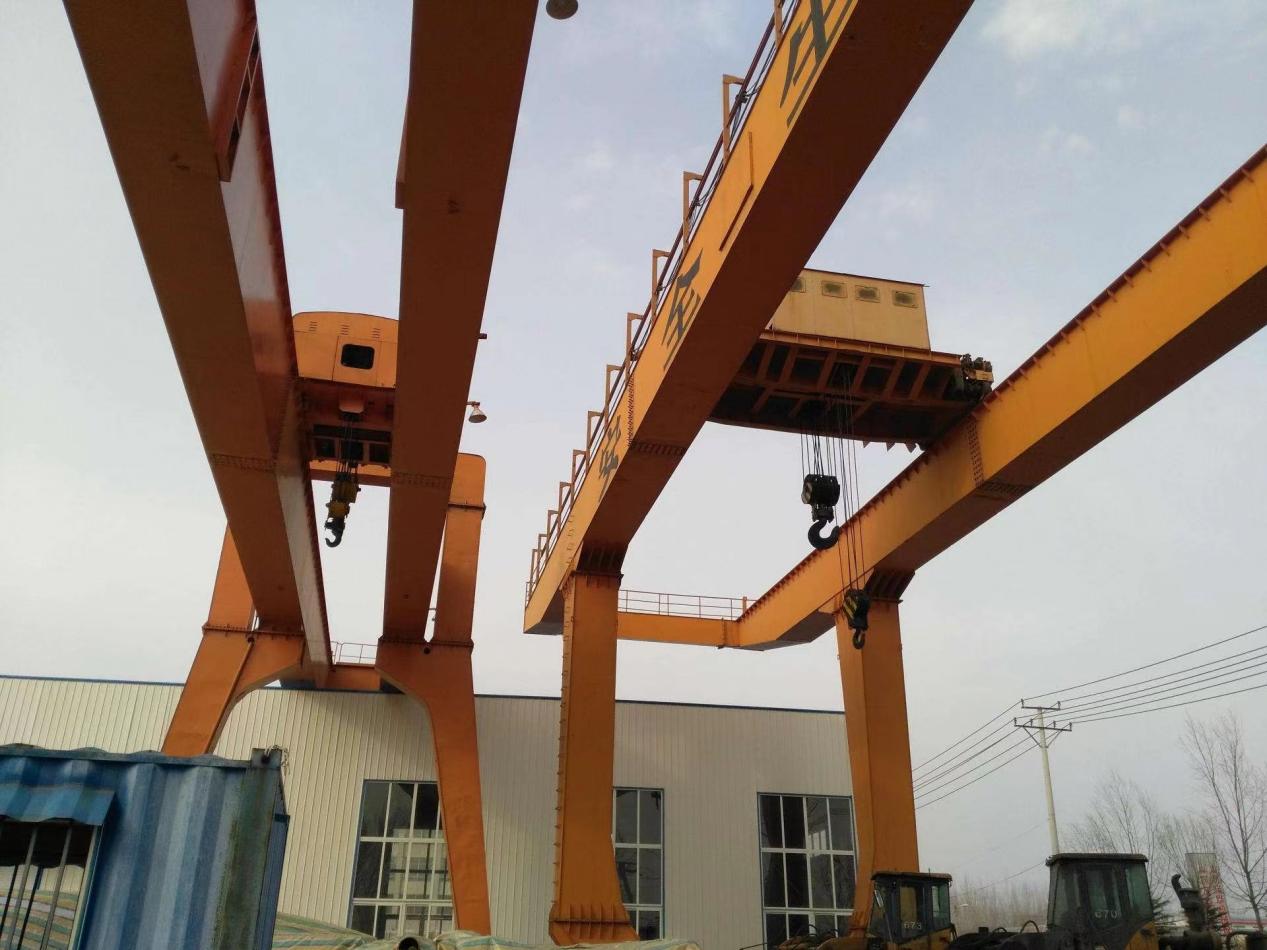

Dvojnosníkový portálový žeriav je deformáciou mostového žeriavu a používa sa hlavne na nakladacie a vykladacie operácie vo vonkajších nákladniach, skladoch materiálu a sypkých nákladoch. Jeho kovová konštrukcia je ako rám v tvare dverí, dve nohy sú nainštalované pod hlavným nosníkom a môžu chodiť priamo po dráhe na zemi. Konštrukcia dvojnosníkového portálového žeriavu pozostáva z dvoch hlavných nosníkov a kovového rámu. Na dvoch hlavných nosníkoch je zavesený zdvíhací vozík, ktorý možno zdvíhať alebo otáčať vodorovne. Medzi výhody tejto konštrukcie patrí úspora spotreby kovu, kompaktná konštrukcia, nízka hmotnosť, väčšia tuhosť, vyššia nosnosť a plynulá a spoľahlivá prevádzka. ‌

Záruka: 1 rok

Hmotnosť (KG): 34500 kg

Vlastnosť: Portálový žeriav

Použitie: Vonkajší dvor

Spôsob ovládania: Ovládanie v kabíne





Hlavný nosník: Je zváraný profilovou oceľou a oceľovým plechom, zvyčajne zváraným do priehradového trojuholníka. Hlavný nosník je tiež vybavený pojazdovými koľajnicami.

Žeriav: Skladá sa zo spodného nosníka a vozíka. Vozík obsahuje súpravu hnacích kolies a súpravu poháňaných kolies. Táto časť obsahuje komponenty, ako sú motory, reduktory, ozubené kolesá a súpravy kolies, a je zodpovedná za horizontálny pohyb žeriavu.

‌‌

Kabína: ‌Rám je vyrobený z profilovej ocele, ‌vonkajší plášť je vyrobený z tenkých oceľových plátov privarených k rámu a ‌ má zloženú uzavretú konštrukciu. Elektrické spotrebiče, rozvodné skrine a obvody ovládacieho mechanizmu sú spravidla umiestnené v kabíne vodiča.

‌‌

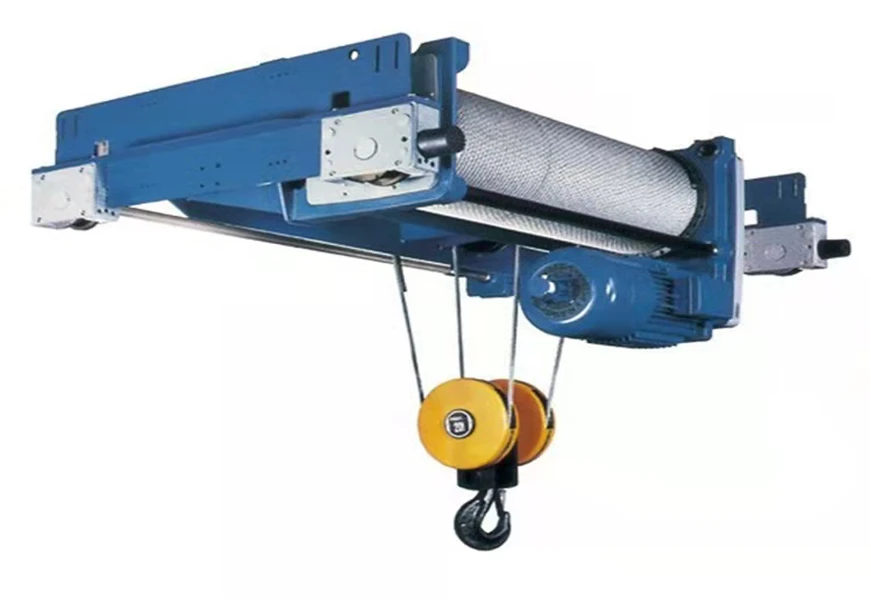

Mechanizmus chodu vozíka: Je podobný jazdnému mechanizmu vozíka. Prostredníctvom prevodu motora a reduktora sa realizuje okružná jazda vozíka.

‌

Náčrt:









Stabilná konštrukcia: Dvojnosníkový portálový žeriav má dvojnosníkovú zváranú konštrukciu v tvare krabice. Táto konštrukcia môže zväčšiť pracovný priestor a uľahčiť prepravu, inštaláciu a údržbu. Okrem toho využíva aj priehradovú (kvetinovú) štruktúru, ktorá môže zlepšiť celkovú stabilitu a nosnosť.

Plynulý chod: Konštrukcia dvojnosníkového portálového žeriavu zaisťuje jeho stabilitu počas prevádzky a znižuje vibrácie a otrasy, čím zlepšuje efektivitu a bezpečnosť práce.

Vysoká účinnosť: Tento typ žeriavu využíva flexibilné metódy vedenia káblov a trolejového vedenia, ako aj rôzne spôsoby napájania, z ktorých si môžete vybrať, ako napríklad káblový bubon a typ posuvnej kontaktnej linky. Tieto konštrukcie zlepšujú efektivitu práce.

Široká škála aplikácií: Dvojnosníkové portálové žeriavy sú vhodné pre rôzne pracovné prostredia a požiadavky na úlohy, vrátane vnútorných a vonkajších priestorov, dokov, skladov, tovární atď., a sú navrhnuté tak, aby vyhovovali rôznym scenárom použitia.

Bezpečný a spoľahlivý: Tento typ žeriavu využíva uzavretú klimatizovanú riadiacu miestnosť s ovládacím panelom prepojenia, ktorý poskytuje dobré prevádzkové prostredie a výhľad a zároveň zaisťuje bezpečnosť a komfort prevádzky.





Priemyselná výroba: V oblasti priemyselnej výroby, dvojité lúčové zdvíhanie Stroj sa používa hlavne vo veľkých strojoch, kovových konštrukciách, metalurgii, manipulácii s materiálom a operáciách nakladania a vykladania v odlievacích a iných výrobných dielňach. Presné umiestnenie a manipulácia s materiálom zvyšuje efektivitu výroby.

Stavenisko: V oblasti stavebníctva sa dvojnosníkové žeriavy používajú najmä na vertikálnu prepravu a nakladanie a vykladanie stavebných materiálov. Napríklad vo veľkých stavebných projektoch môžu dvojnosníkové žeriavy Používať sa na zdvíhanie oceľových tyčí, prefabrikovaných komponentov a iných stavebných materiálov na zlepšenie efektívnosti výstavby.

Logistika a doprava: V oblasti logistiky a dopravy, dvojnosníkové zdvíhanieStroj sa používa najmä na nakladanie, vykladanie a manipuláciu s tovarom. passDvojitý nosníkový žeriav dokáže realizovať rýchlu prepravu veľkého množstva tovaru

Nakladanie, vykladanie a manipulácia na zlepšenie logistiky a efektívnosti prepravy.

Prístavný terminál: V oblasti prístavného terminálu, dvojité lúčové zdvíhanie Stroj sa používa hlavne na nakladanie a vykladanie nákladných lodí. Dvojnosníkový žeriav Dokáže rýchlo a presne dokončiť nakladanie, vykladanie a premiestňovanie tovaru

prepravu a zlepšiť kapacitu manipulácie s nákladom v prístavných termináloch.













Kontrola materiálu

Kontrola kvality: Na zakúpených surovinách sa vykonáva prísna kontrola kvality, aby sa zabezpečilo, že spĺňajú požiadavky na dizajn a národné normy.

Skladovanie materiálu: Kvalifikované materiály sa skladujú podľa klasifikácie, aby sa zabránilo korózii alebo poškodeniu.

Rezanie a tvarovanie

Rezanie ocele: Na rezanie ocele podľa veľkosti výkresu použite plazmové rezanie, rezanie laserom alebo plameňom a iné technológie.

Spracovanie tvárnenia: Vytvarujte oceľový plech ohýbaním, valcovaním, zváraním a inými procesmi na výrobu hlavného nosníka, koncového nosníka a iných konštrukčných častí.

Zváranie

Zváranie komponentov: Rezané a tvarované oceľové diely sú zvárané do hlavných konštrukcií, ako je hlavný nosník, koncový nosník a vozík. Proces zvárania musí byť prísne kontrolovaný, aby sa zabezpečila pevnosť konštrukcie a kvalita zvárania.

Kontrola zvarov: Na kontrolu zvarov použite nedeštruktívnu testovaciu technológiu (ako je ultrazvukové testovanie, rádiografické testovanie), aby ste sa uistili, že nie sú praskliny alebo iné chyby.

Obrábanie

Presné obrábanie: Precízne obrábanie sa vykonáva na kľúčových komponentoch žeriavu, ako sú súpravy kolies, ložiskové sedlá, remenice atď., aby sa zabezpečila ich rozmerová presnosť a kvalita povrchu.

Montáž celého stroja

Generálna montáž: Na základe predmontáže sa vykoná celková montáž žeriavu vrátane finálnej montáže hlavného nosníka, koncového nosníka, zdvíhacieho mechanizmu, kráčacieho mechanizmu a pod.

Uvedenie do prevádzky a testovanie

V dynamických podmienkach sa testuje prevádzkový výkon žeriavu, vrátane testovania zdvíhania, chôdze, riadenia a iných funkcií. Kontroluje sa celková veľkosť zmontovaného mostového žeriavu, aby sa zabezpečilo, že všetky rozmery spĺňajú konštrukčné požiadavky.

Striekanie a antikorózna úprava

Povrchová úprava Odstraňovanie hrdze: Odstraňovanie hrdze na povrchu žeriavu, medzi bežné metódy patrí pieskovanie, morenie a pod. Nástrek základného náteru: Nastriekajte antikorózny základný náter na ošetrený povrch, aby sa zabránilo oxidácii a korózii kovu. Striekanie vrchného náteru Farebný nástrek: Nastriekajte vrchný náter podľa požiadaviek zákazníka alebo priemyselných noriem, aby mal žeriav ochranný a dekoratívny efekt. Označenie: Po nastriekaní označte identifikačné informácie žeriavu v súlade so špecifikáciami, ako je model, menovité zaťaženie atď.

Továreň a inštalácia

Balenie a doprava

Ochrana balenia: Ochranné balenie kľúčových komponentov žeriavu, aby sa zabránilo poškodeniu počas prepravy. Usporiadanie prepravy: Podľa veľkosti zariadenia a prepravných podmienok vyberte vhodný spôsob prepravy na prepravu žeriavu na miesto zákazníka.

Prevzatie a doručenie

Prijatie zákazníkom

Prevzatie na mieste: Zákazník vykoná preberanie žeriavu na mieste podľa zmluvných požiadaviek a technických špecifikácií, aby skontroloval výkon a kvalitu zariadenia.

Odstránenie problému: Ak sa zistia nejaké problémy, výrobca ich musí včas odstrániť, aby sa zabezpečilo, že zariadenie plne spĺňa požiadavky zákazníka. Dodávka a použitie Prevádzkové školenie: Výrobca zvyčajne zaškolí obsluhu zákazníka, aby sa ubezpečil, že dokáže žeriav správne a bezpečne obsluhovať.
