20 -ton mobilný dvojitý lúč s dvojitým lúčom portálový žeriav



20- ton mobilný mobilný lúč s dvojitým lúčom portálu-úvod-úvod

A 20- ton mobilný mobilný lúč s dvojitým lúčom portálje ťažko zdvíhacie roztoky navrhnuté tak, aby efektívne zvládli veľké a ťažké materiályBetónové lúče v tvare U, oceľové komponenty a ďalšie konštrukčné prvky. Tento žeriav kombinuje výhody mobility, sily a flexibility, vďaka čomu je ideálny pre vnútorné aj vonkajšie aplikácie.

Kľúčové funkcie:

Kapacita: 20 ton zdvíhacia kapacita, vhodná pre stredné až ťažké operácie.

Dizajn s dvojitým lúčom: Poskytuje vyššiu pevnosť a stabilitu v porovnaní s modelmi s jedným lúčom, znižuje deformáciu a zlepšenie distribúcie zaťaženia.

Kompatibilita: Prispôsobené na manipuláciu s prefabrikovanými betónovými lúčmi v tvare U, ktoré sa bežne používajú pri konštrukcii mosta a viaduktov.

Mobilný dizajn: Vybavené kolesami (gumové pneumatiky alebo koľajnice) pre ľahký pohyb v pracovisku.

Vlastné rozpätie a výška: Dá sa prispôsobiť požiadavkám na výšku rozpätia a zdvíhania, často medzi merami 10-35 v závislosti od aplikácie.

Zdvíhací mechanizmus: Zvyčajne využíva elektrický zdvihák alebo vozík, ktorý beží na dvojitých nosníkoch na presné zdvíhanie a umiestnenie.

Možnosti napájania: Generátor nafty, navijak alebo systémy napájané z batérie pre mobilnú prevádzku.

Kontrolné metódy: Diaľkové ovládanie, ovládanie prívesku alebo prevádzka kabíny.

Aplikácie:

Prefabrikované betónové lodenice (najmä pre manipuláciu s lúčmi)

Miesta výstavby mostov a diaľnice

Výroba ťažkých zariadení

Stavba lodí a morské sektory

Vyrábanie oceľovej konštrukcie

Výhody:

Vysoká zdvíhacia kapacita so stabilnou prevádzkou

Efektívne zaobchádzanie s veľkými lúčmi a inými nadmernými komponentmi

Znížené náklady na inštaláciu v porovnaní s pevnými režijnými žeriavmi

Flexibilná mobilita zvyšuje produktivitu lokality



Komponenty jadra plc, motor, ložisko, prevodovka, motor, tlaková nádoba, prevodovka, čerpadlo

Miesto pôvodu Henan, Čína

Záruka 1 rok

Hmotnosť (kg) 30000 kg

Aplikácia prefabrikovaná dvor, stavba výstavby, sklad, atď.

Názov produktu 40 ton Straddle Carrier Gum Guma Unavený nosník portálové žeriavy

Typ žeriavového typu A, jediný nosník, nosič s dvojitým nosníkom

Zdvíhací mechanizmus Požiadavky zákazníkov

Ovládanie kabíny riadenia+diaľkové ovládanie

Zdvíhacia kapacita 5 až 1200 ton

Viaceré režimy riadenia idú rovno, priečne cestovanie, riadenie kolotoč, atď.

Nainštalujte na mieste a online

Slávna značka motorového vozidla

Pracovná povinnosť A3 ~ A5





Dvojité hlavné lúče (nosníky)

Typ: Dvojité nosníky typu zváraného krabice alebo krového typu.

Funkcia: Poskytuje štrukturálnu podporu pre zdvíhanie\/vozík; pokrýva šírku žeriavu.

Úvaha o návrhu: Skonštruované na manipuláciu s prefabrikovanými lúčmi v tvare U s minimálnym vychýlením.



Gantry

Typ: Pevné oceľové nohy A-ráme alebo oceľové nohy typu.

Funkcia: Pripojuje hlavné nosníky k zemnému kolesám alebo kolesám.

Funkcie: Môže zahŕňať pánt alebo kĺbový kĺb pre nerovnomernú adaptabilitu terénu.

Zdvíhací mechanizmus (zdvihák alebo vozík)

Typ: Elektrické drôtené lano zdvíhacie alebo vozík namontované na dvojité nosníky.

Kapacita: Hodnotené za 20 ton.

Funkcia: Vykonáva vertikálne zdvíhanie\/zníženie lúčov U.

Voliteľný: Rotujúci háčik alebo lúč rozmetadla na manipuláciu s dlhými zaťaženie.







Koncové vozne

Typ: Pevné oceľové nohy A-ráme alebo oceľové nohy typu.

Funkcia: Pripojuje hlavné nosníky k zemnému kolesám alebo kolesám.

Funkcie: Môže zahŕňať pánt alebo kĺbový kĺb pre nerovnomernú adaptabilitu terénu.



Mechanizmus cestovania žeriavu (systém pohonu)

Typ: Motorové zostavy kolies (gumové pneumatiky alebo kolesá namontované na koľajnici).

Funkcia: Umožňuje pozdĺžny pohyb žeriavu cez pracovisko.

Typ pohonu: Nafta poháňaná, elektrická (kábel alebo batéria) alebo hybrid.



Cestovný mechanizmus vozíka

1. Trolley rám: robustná oceľová konštrukcia navrhnutá na podporu zdvíhania a manipuláciu s ťažkými záťažami. Spojuje všetky komponenty mechanizmu vozíka. Kolesá: Trolley je vybavené kolesami (zvyčajne štyrmi alebo viac), ktoré bežia pozdĺž príruby potápača alebo vyhradenej dráhy. Kroky sú typicky vyrobené z ocele s vysokou pevnosťou a môžu byť obyčajné, olechované alebo drážkované, v závislosti od dizajnu koľajnice alebo lúča.

2. Elektrický motor: poháňa pohyb Trolley. Motory sú často vybavené variabilnými frekvenčnými jednotkami (VFD) na hladké zrýchlenie a spomalenie. Gearbox: Prevedie otáčanie motora do požadovaného krútiaceho momentu a rýchlosti na posúvanie vozíka.

3. Operálne prostredníctvom: Ovládanie príveskov: káblový ovládač zavesený z žeriavu.

Ovládanie kabíny: Pre väčšie žeriavy môže byť k dispozícii kabína operátora.

4. Bravčie: Zahŕňa mechanické alebo elektromagnetické brzdy na zastavenie a držanie vozíka na svojom mieste. BRAKES sa automaticky zapájajú, keď je energia rezaná alebo keď je vozík stacionárny.



Žeriavový koleso

Kľúčové vlastnosti žeriavových kolies; materiál: zvyčajne vyrobené z vysoko pevných oceľových alebo legovaných materiálov, aby odolali ťažkému zaťaženiu a odolávali opotrebenia. Prístrojové materiály zahŕňajú uhlíkovú oceľ, kovanú oceľ alebo tepelne ošetrenú oceľ na zvýšenie trvanlivosti.

Dizajn: Ploché kolesá: Používa sa na koľajnice s plochým ovládačom, umožňujúc flexibilitu bočného pohybu. Vybrané kolesá: Na jednej strane je príruba príruby, aby sa zabránilo vykoľajeniu a udržiavaniu zarovnania s koľajnicou. Dvojle-flongované kolesá: Poskytnite dodatočnú bezpečnosť tým, že udržiavate koleso na trati, často používané v ťažkých aplikáciách.

Profil dezénu: navrhnutý na rovnomerné rozdelenie záťaže a zníženie opotrebenia. Dimenzie: mení sa v závislosti od veľkosti a kapacity žeriavu.Key Parametre zahŕňajú priemer kolesa, šírku dezénu a hrúbka príruby. Uvedenie: namontované na nápravy alebo hriadeľoch, buď priamo alebo prostredníctvom ložísk. Brearingy znižujú trenie a skompliku hladkej rotácie.

Žeriavový hák

Kľúčové vlastnosti materiálu na žeriavové háčiky: zvyčajne vyrobené z materiálov s vysokou pevnosťou, ako je kovaná oceľ alebo zliatinová oceľ. Designované tak, aby odolali ťažkému zaťaženiu, nárazovým silám a tvrdým pracovným podmienkam

Dizajn: Single Hook: Jednoduchý, priamy dizajn používaný na všeobecné zdvíhacie úlohy. Dvojnásobný háčik: Obsahuje dva hroty, ktoré sa používajú na vyváženie ťažšieho zaťaženia a redukčného napätia na každom háčiku.

Kapacita zaťaženia: Lieši sa vo veľkej miere v závislosti od návrhu a aplikácie žeriavu. Na háku pre bezpečnosť operátora je zrejme označené.

Tvary háčikov: C-Hook: Používa sa na manipuláciu s cievkami a valcovité zaťaženie.

Motor

Kľúčové vlastnosti Crane Motors Typy motorov: veveričky Indukčné motory: bežne používané na ich trvanlivosť a nízku údržbu. Je možné, že pre aplikácie vyžadujú konštantnú rýchlosť.

Hodnotenie energie: od niekoľkých kilowattov pre malé žeriavy po stovky kilowattov pre priemyselné žeriavy s vysokým výkonom. Hodnotenie závisí od kapacity a prevádzkových požiadaviek žeriavu.

Dizajn: Dvojový cyklus: Navrhnuté pre prerušovanú alebo nepretržitú prevádzku v závislosti od aplikácie. Insulácia: Izolácia vysokej kvality, aby odolala tvrdým priemyselným prostrediam. Vychovávanie: Vybalené chladiacimi systémami (chladiacimi alebo kvapalinovými chladičmi), aby sa zabránilo prehriatiu.

Kontrolné funkcie: Motory často pracujú s variabilnými frekvenčnými jednotkami (VFD) alebo regulátormi motora pre: riadenie rýchlosti.Smooth zrýchlenie a spomalenie. Vykonaná spotreba energie.

Spínač zvuku a svetla a limitný prepínač

Kľúčové vlastnosti poplachového systému, Audible Alarm (zvuk) emituje hlasný, zreteľný zvuk, ako je siréna alebo bzučiak, na upozornenie pracovníkov. Používa sa ochrana sluchu.

Integrácia riadenia; aktivovaná automaticky počas špecifických operácií (napr. Zdvíhanie, cestovanie) alebo manuálne prevádzkovateľom. Zvyšujte integrované s inými bezpečnostnými systémami, ako sú anti-kolízií senzory. Funkcie výstrahy pohybu poplachového systému: Varujte pracovníkov, keď je žeriav alebo zaťaženie v pohybe.

Núdzová indikácia: Zvýraznite poruchy, podmienky preťaženia alebo iné mimoriadne udalosti. Hnety na údržbu pravidelne testujú úrovne zvuku a viditeľnosť svetla. Vyplávate opotrebované žiarovky, LED alebo reproduktory. Správne zapojenie a pripojenie k riadiacemu systému.

Bezpečnostné zariadenia

Bezpečnostné zariadenia v stacionárnych portálových žeriavoch, bezpečnostných zariadeniach v stacionárnych portálových žeriavoch sú nevyhnutné na ochranu pracovníkov, vybavenia a materiálov počas prevádzky. Pomáhajú predchádzať nehodám, zaisťujú hladké operácie žeriavu a dodržiavajú predpisy o bezpečnosti na pracovisku.

Používa sa v stacionárnych portálových žeriavoch: Funkcia zariadenia na ochranu proti preťaženiu: zabraňuje zdvíhaniu žeriavu v zdvíhaní zaťaženia presahujúcich jeho menovitú kapacitu.

Mechanizmus: Vybavený zaťažovacími bunkami alebo prvotočnými meradlami na meranie hmotnosti zaťaženia. Automaticky prerušuje operáciu zdvíhania, ak zaťaženie presahuje limit. Dôležitosť: chráni štruktúru žeriavu a zabraňuje nehodám spôsobeným preťažením.

Anti-kolízne zariadenia, funkcia: detekuje blízkosť iných žeriavov, štruktúr alebo prekážok.

Systém núdzového zastavenia, Funkcia: Umožňuje operátorom okamžite zastaviť všetky operácie žeriavov v mimoriadnych udalostiach.

Systém anti-sway, funkcia: Minimalizuje kymácanie záťaže počas zdvíhania a pohybu. Mechanizmus: používa pokročilé riadiace systémy na pôsobenie proti efektom kyvadlových kyvadlových efektov a softvéru na dynamické nastavenie motorických rýchlostí. Dôležitosť: Zvyšuje presnosť a bezpečnosť počas manipulácie s zaťažením.



11. Režim

1. Typy riadiacich režimov pre stacionárne portálske žeriavy, ovládanie príveskov; Opis: Prevádzkovateľ používa káblovú alebo bezdrôtovú riadiacu jednotku na ovládanie žeriavu z bezpečných diaľkových strán: vreckové zariadenie s tlačidlami alebo joystickami na ovládanie pohybu a funkcií.

2. Ovládanie kabíny; Opis: Prevádzkovateľ je umiestnený v ovládacej kajute, ktorá je namontovaná na žeriave alebo v blízkosti operačných tratí žeriavu.

3. Diaľkové ovládanie; popis: používa bezdrôtové zariadenie diaľkového ovládača, ktoré je možné vreckové alebo opotrebovať na tele operátorov.

4.Automatic Control (Automated Control); Opis: Žeriav pracuje podľa vopred naprogramovaných príkazov a sekvencií bez intervencie operátora.



Náčrt



Hlavný technický







Výhody 20- ton Mobile U-lúč s dvojitým lúčom portálu

Kapacita zdvíhania a stabilita

Dizajn dvojitého lúča umožňuje bezpečnú a efektívnu manipuláciu s ťažkými zaťaženiami (až 20 ton) s vynikajúcim distribúciou záťaže a minimálnym vychýlením.

Optimalizovaný pre manipuláciu s lúčmi

Konkrétne skonštruované na zdvíhanie a prepravu prefabrikovaných betónových trámov v tvare U, ktoré sa bežne používajú pri výstavbe mosta a diaľnice.

Mobilita a flexibilita

Po namontovaní na kolesách alebo koľajnicami sa žeriav môže ľahko pohybovať po stavebných miestach alebo dvoroch, čím sa eliminuje potreba viac fixných zdvíhacích bodov.

Nákladovo efektívna infraštruktúra

Na rozdiel od nadzemných žeriavov, portálové žeriavy nevyžadujú trvalé stavebné konštrukcie, ako sú dráhy alebo stĺpy, čím sa znižujú náklady na inštaláciu a náklady na základy.

Prispôsobiteľné rozpätie a výška

Môže byť navrhnutý tak, aby prispôsobil rozmerom špecifický pre projekt, vrátane veľkých rozpätí a výšok zdvíhania, vďaka čomu je vhodný pre nadmerné a trápne tvarované komponenty.

Prispôsobiteľnosť k tvrdým prostrediam

Vhodný na použitie v vonkajšom použití s ​​možnosťami odolnosti voči poveternostným vplyvom a ochrane prachu; Odolné dokonca aj v priemyselných alebo stavebných podmienkach.

Viacsmerná prevádzka

Schopný pozdĺžneho cestovania, bočného pohybu vozíka a vertikálne zdvíhanie, čo umožňuje presné umiestnenie a manipuláciu s materiálmi.

Zlepšená účinnosť a produktivita

Znižuje intenzitu pracovnej sily a čas manipulácie s materiálom, najmä v prefabrikovaných yardoch a projektoch mostov, čím sa zrýchľuje pokrok v stavebníctve.

Diaľkové alebo kabínové operácie pre bezpečnosť

Voliteľné diaľkové ovládanie alebo kabína operátora poskytuje bezpečnú a ergonomickú prevádzku s jasným zrakom.

Ľahká údržba

Štandardné komponenty a modulárny dizajn uľahčujú kontrolu, servis a výmenu dielov, pričom minimalizujú prestoje.





Aplikácie 20- ton Mobile U-lúč s dvojitým lúčom portálu

A 20- ton mobilný mobilný lúč s dvojitým lúčom portálu je špeciálne navrhnutý pre manipuláciu s ťažkým a presným materiálom. Vďaka svojej mobilite, kapacite s vysokým zdvíhaním a adaptability je vhodná pre širokú škálu priemyselných odvetví a projektov, najmä pre tie, ktoré sa týkajúKonštrukcia prefabrikátu a infraštruktúry.

1. Prefabrikované betónové lodenice

Primárne použitie: Zdvíhanie, preprava a umiestneniePrefabrikované betónové lúče v tvare U, I-lúče, nosníky a dosky.

Prínos: Zvyšuje účinnosť výroby a manipulácie v prostrediach prefabrikátu.

2. Stavba mosta a diaľnice

Primárne použitie: Preprava a umiestnenie veľkých lúčov U pre mostné paluby a vyvýšené segmenty vozovky.

Prínos: Mobilný dizajn umožňuje žeriavu pohybovať sa po mieste projektu bez toho, aby si vyžadoval pevnú infraštruktúru.

3. Železničné a metro viadukty projekty

Primárne použitie: Inštalácia U-girders a komponentov paluby na vyvýšené železničné štruktúry.

Prínos: Môže pracovať v tesných priestoroch a prispôsobiť sa lineárnej povahe výstavby železníc.

4. Lodenice a operácie prístavov

Primárne použitie: Manipulácia s veľkými konštrukčnými časťami, ako sú komponenty lodí alebo oceľové trámy.

Prínos: Vysoká kapacita a otvorená vonkajšia kompatibilita.

5. Priemyselné výrobné závody

Primárne použitie: Presunutie veľkých strojov, foriem alebo oceľových konštrukcií.

Prínos: Ideálne pre výrobné prostredie s rôznymi potrebami zdvíhania a minimálnym priestorom pre hlavné žeriavy.

6

Primárne použitie: Organizácia a premiestnenie skladovaných trámov alebo iných ťažkých štrukturálnych komponentov.

Prínos: Ponúka flexibilitu a kontrolu nad logistikou lodí bez trvalou infraštruktúrou žeriavu.

7. Veľké stavebné miesta

Primárne použitie: Manipulácia s prefabrikovanými materiálmi a podporná modulárna konštrukcia.

Prínos: Vylepšuje logistiku lokality a znižuje potrebu ďalších zdvíhacích strojov.

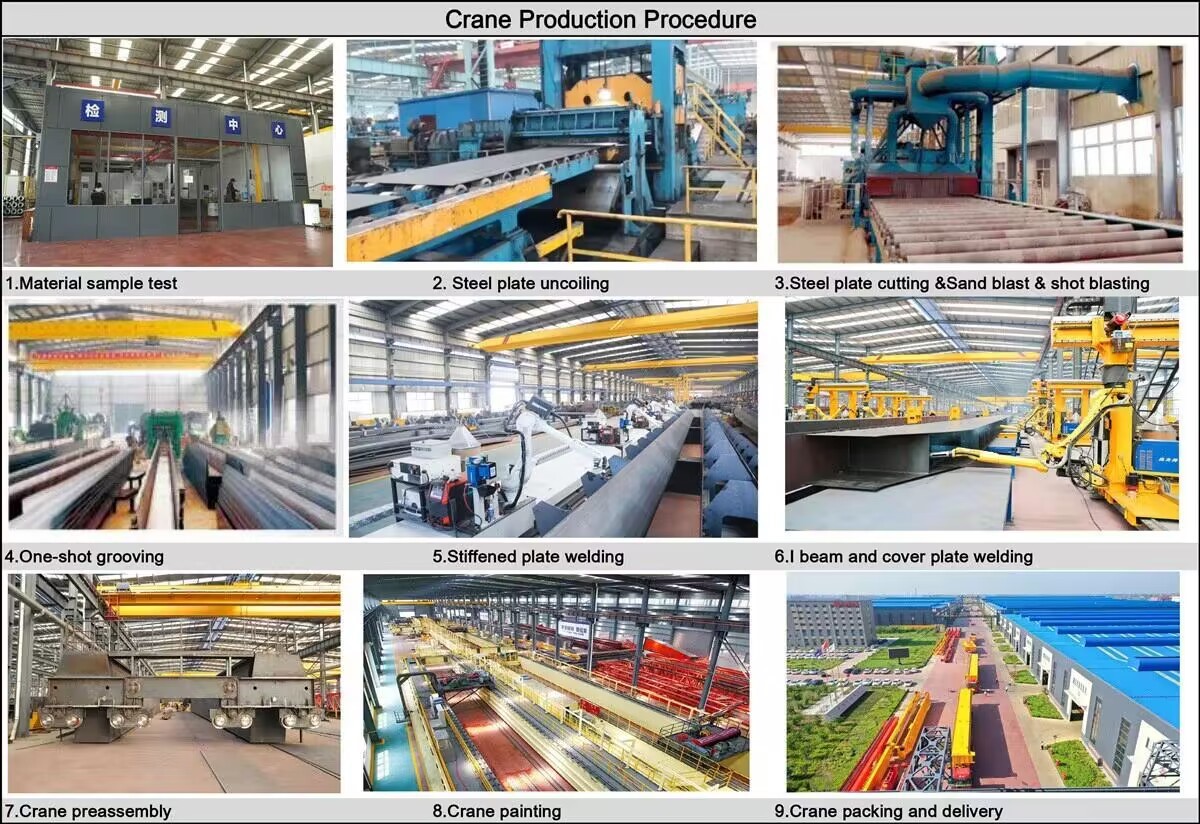

1. Fáza návrhu: Stanovte parametre žeriavu, ako je hodnotené zaťaženie, rozpätie a výška zdvíhania, podľa potrieb a pracovného prostredia zákazníka. Vykonajte podrobný konštrukčný dizajn vrátane hlavného lúča, koncového lúča, žeriavu, zdvíhacieho mechanizmu atď., Aby ste zabezpečili, že návrh spĺňa bezpečnostné normy a požiadavky na používanie. Vyberte vhodné materiály podľa návrhu, zvyčajne vysoko pevnej ocele, aby ste zaistili stabilitu a trvanlivosť štruktúry.

2. Výrobná fáza: Pripravte požadované suroviny a diely podľa konštrukčných výkresov. Vystrihnite, ohnite a tvarujte oceľ, aby ste pripravili konštrukčné komponenty, ako sú hlavné lúče a koncové lúče. Zvárajte rôzne komponenty a zostavte ich do celkovej štruktúry. Tento krok si vyžaduje zaručenú kvalitu zvárania na zabezpečenie sily a stability.

3. Opakovanie: Ovrobenie kľúčových komponentov, ako sú motory, prevody, ložiská atď., Aby sa zabezpečilo, že ich veľkosť a presnosť spĺňajú požiadavky. Protikorózne ošetrenie komponentov, ako je maľovanie a galvanizácia, zvyšuje trvanlivosť a estetiku zariadenia.

4. Inštalácia elektrického systému: Nainštalujte elektrické komponenty, ako sú motory, ovládače, spínače, senzory a alarmové systémy. Pripojte a drôtové káble, aby ste zaistili normálnu činnosť elektrického systému.

5. Fáza montáže: Zostavte všetky komponenty a systémy ako celok, spojte mechanizmus zdvíhania, mechanizmus bežiaceho vozidla a riadiaci systém. Vykonajte komplexnú kontrolu zostaveného žeriavu, aby ste zaistili, že všetky komponenty a systémy správne fungujú a vykonávajú predbežné ladenie.

6. Fáza testovania: Vykonajte test statického zaťaženia na žeriave, aby ste skontrolovali štrukturálnu pevnosť a stabilitu. Vykonajte dynamický test na žeriave, vrátane testov zdvíhania, pohybu, brzdenia a ďalších funkcií, aby sa zabezpečilo, že jeho výkon spĺňa požiadavky na návrh. Skontrolujte funkcie bezpečnostných zariadení, ako sú limitné spínače, ochrana preťaženia atď., Aby ste zaistili bezpečnosť zariadenia počas prevádzky.

7. Kontrola kvality: Vykonajte kontrolu kvality na každom prepojení vo výrobnom procese, aby ste zabezpečili dodržiavanie priemyselných štandardov a požiadaviek zákazníkov. Zaznamenajte rôzne údaje a výsledky inšpekcie do výrobného procesu pre následnú sledovateľnosť a analýzu.

8. Dodávka a inštalácia: Zabalte a pripravte dokončený žeriav na prepravu, aby sa zabezpečilo, že počas prepravy nie je poškodený. Dodajte žeriav na stránku zákazníka na inštaláciu a vykonajte ladenie a prijatie na mieste. Poskytnite zákazníkom školenie, aby sa zabezpečilo, že budú ovládať používanie a údržbu žeriavu.

Zobraziť workshop:

Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo uložených 32 zváračských vedení, plánuje sa nainštalovať 50 50 a miera automatizácie celej produktovej rady dosiahla 85%.
