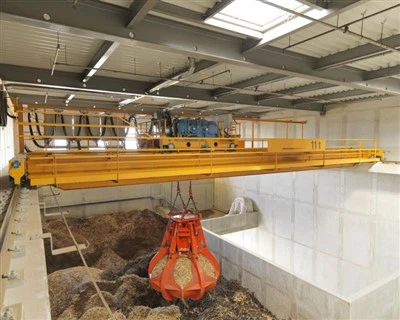

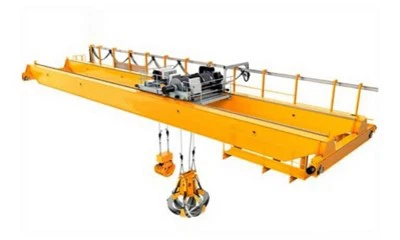

Žeriav s prúžkami



Žeriav s prúžkovačmi je vysoko účinným roztokom zdvíhania a manipulácie s materiálom určeným pre hromadné nakladanie a vykladanie materiálu. Všeobecne sa používa v prístavoch, lodeniciach, stavebných miestach, banských operáciách a priemyselných zariadeniach na manipuláciu s materiálmi, ako sú piesok, štrk, uhlie, zrno, kovový šrot a ďalšie objemové komodity.

Tento žeriav je vybavený odolnou a vysokou výkonnou hrudkou a zaisťuje rýchlu, presnú a spoľahlivú manipuláciu s materiálom, zlepšuje prevádzkovú účinnosť a produktivitu.

Všeobecne sa používa v prístavoch, lodeniciach, stavebných miestach, banských odvetviach a elektrárňach na manipuláciu s materiálmi, ako sú piesok, štrk, uhlie, zrno a kovový šrot. Tento žeriav je vybavený trvanlivou a vysokou výkonnou vrstvou.

Komponent jadra: motor, motor, prevodovka
Miesto pôvodu: Henan, Čína
Záruka: 1 rok
Hmotnosť (kg): 2200 kg
Video odchádzajúce inšpekcie: poskytnuté
Správa o teste strojov: poskytnutá
Názov produktu: Bucket Radhead Crane
Vlastnosti: V širokej aplikácii na rôznych miestach
Výkon: 380 V 50 Hz 3p alebo podľa vašej žiadosti
Štandard: Čínsky štandard
Pracovná povinnosť: A6 ~ A8
Bezpečnostné zariadenia: Limit preťaženia, limitný prepínač atď.

1. NÁVRH

1) Vysoko pevná oceľová konštrukcia: vyrobená z q345b, q355b alebo ekvivalentnej ocele s vysokým obsahom pevnosti pre trvanlivosť a nosnosť.
2) Optimalizovaný konštrukčný dizajn: navrhnutý pomocou analýzy konečných prvkov (FEA) na zabezpečenie vysokej pevnosti so zníženou hmotnosťou.
3) Prispôsobiteľná dĺžka a kapacita: Dostupné v rôznych dĺžkach a kapacitách zaťaženia, ktoré vyhovujú rôznym prevádzkovým potrebám.
4) povlaky odolné voči korózii: špeciálne povlaky a ošetrenia chránia pred tvrdými podmienkami životného prostredia vrátane morského a priemyselného prostredia.
5) Bezproblémová integrácia: navrhnutá tak, aby vyhovovala hydraulickým, elektrickým a mechanickým systémom, čím sa zabezpečila hladká prevádzka vedra s mušľami.





2.LIFTING SYSTÉM

1) Zdvíhací mechanizmus
Winch System: Poháňaný elektrickými alebo hydraulickými motormi. Poskytuje vysokú rýchlosť zdvíhania a silnú ťahovú silu pre ťažké zaťaženie.
Drôtové lano a bubon: vyrobené z oceľových káblov s vysokou pevnosťou pre trvanlivosť. Okolo drážkovaného bubna, aby sa zabránilo pošmyknutiu lana a opotrebenia.
2) Zdvíhanie a ovládanie vedierkových vrstiev.
Systém s dvoma kraňami alebo jednorazovými kusmi: Systém Dual-Rope: Poskytuje lepšiu stabilitu a kontrolu, bežne používanú v vykladačoch lodí a portových žeriavoch.
Systém s jedným lanom: jednoduchší a používa sa v menších kapacitných žeriavoch.
Mechanizmus otvárania a uzatvárania: Hydraulické valce alebo elektrické ovládače umožňujú presnú kontrolu nad pohybom vedier. SPLÚPENIE SPOLOČNÉHO materiálu chytenie a skládky.



3. uviesťvozík

1) Vysoko pevná konštrukcia-vyrobená zo zváraných oceľových dosiek alebo zo štruktúr typu krabičky pre trvanlivosť a kapacitu nosenia.
2) Presné obrábanie - zaisťuje presné zarovnanie kolies a pohonných jednotiek pre hladký pohyb.
3) Integrovaný systém pohonu - vybavený motormi, prevodovkami a kolesami na zabezpečenie riadeného pohybu.
4) Rezistencia proti opotrebeniu a korózii-ošetrené protiútokom na predĺženú životnosť, najmä v drsných prostrediach, ako sú porty a banské miesta.
5) Bezpečnostné mechanizmy-vybavujú nárazníkové systémy, limitné spínače a senzory proti kolízii, aby sa zabránilo nehodám.

4. MECHANIZOVANIE CESTAJÚCICH

1) systém kolies
Kované oceľové kolesá: materiál s vysokou pevnosťou pre trvanlivosť a ťažké zaťaženie.
Jednodulárne alebo dvojité kolesá: Zaisťuje hladký pohyb pozdĺž koľajnice.
Presné ložiská: znižuje trenie a zvyšuje prevádzkovú životnosť.
2) Systém pohonu
Elektrické alebo hydraulické motory: Poskytuje riadený pohyb a krútiaci moment.
Prevodovka a prevodovka: Prevedie napájanie motora pre optimalizovanú rýchlosť a krútiaci moment.
Variabilná frekvenčná jednotka (VFD): Umožňuje hladké zrýchlenie, spomalenie a riadenie rýchlosti.
3) Železničný a traťový systém
Pevné alebo mobilné stopy: Navrhnuté na základe typu žeriavu a prevádzkových potrieb.
Systém zarovnania koľajníc: Zaisťuje presný pohyb a zabraňuje vykoľajeniu.
Materiály odolné voči opotrebeniu: Zvyšuje dlhovekosť v aplikáciách s ťažkými únosmi.
4) brzdenie a bezpečnostný systém
Elektromagnetické alebo hydraulické brzdy: Zaisťuje bezpečné zastavenie a umiestnenie.
Senzory proti zrážkam: Zabraňuje nehodám vo viacerých kĺzavých prostrediach.
Limitné prepínače: Automaticky zastaví žeriav v určených koncových bodoch.
Zásahy a nárazníky: znižuje nárazové sily pri dosahovaní cestovných limitov.

5. Mechanizmus cestovania

1) Trolley rám: vysoko pevná oceľová konštrukcia navrhnutá tak, aby odolala dynamickému zaťaženiu. Vráti ovládacie prvky zdvíhacieho systému, motora a korču.
2) Systém kolies: Kované oceľové kolesá pre vysokú zaťaženie a dlhú životnosť. Dvojité kolesá pre vozíky namontované na koľajniciach, aby sa zabezpečilo správne zarovnanie. Ložiská sami, aby sa minimalizovalo trenie a opotrebenie.
3) Systém pohonu
Pohon elektrického motora: Poskytuje výkon pre pohyb vozíka.
Prevodovka a prevodový systém: Prevedie napájanie motora na riadený pohyb.
Variabilná frekvenčná jednotka (VFD): Umožňuje hladké zrýchlenie, spomalenie a nastavenie rýchlosti.

6.

1) Koleso s jedným faltovaním: Používa sa na riadené železničné systémy v portáli a mostných žeriavoch. Poskytuje vysokú stabilitu a zároveň umožňuje riadený bočný pohyb.
2) Dvojité kolesá: Bežné v režijných a portáli, aby sa zabránilo vykoľajeniu.
3) Ploché kolesá s behúňom (bez príruby): Typicky sa používajú v žeriavoch unavených gumových alebo prehľadávačoch.
4) Prispôsobené a špeciálne kolesá: zúžené alebo zakrivené návrhy pre špecializované aplikácie. Hardenované a drážkové kolesá pre extrémne prostredie.

7.

1) Hydraulické mušľové uchopenie: prevádzkované hydraulickými valcami na presnú kontrolu. Vyžaduje hydraulický napájací zdroj z žeriavu alebo vonkajšieho zdroja.
2) Mechanické mušle Grab: Pracuje s systémom dvojprúdovej alebo štvorprúdovej časti pomocou mechanizmu zdvihu Crane.
3) Elektro-hydraulické mušľové uchopenie: kombinuje hydraulické ovládanie s elektrickou energiou pre hladkú a efektívnu prevádzku. Využívajte sa v vykladačoch lodí, uchopenie žeriavov a zariadení na manipuláciu s materiálom.
4) Pomarančová kôra (pre nepravidelné materiály): určené pre kov, odpad a nepravidelné objemové materiály.

8.motor

1) Zdvíhací motor (na zdvíhanie a spúšťanie): Vysoký elektrický motor s brzdovým systémom na zdvíhanie veľkého zaťaženia. SPRÁVA S HYDRAULICKÝMI ALEBO MECHANICKÝMI KLAMSELLOVÝMI SYSTÉMY
Bežné typy: asynchrónny motor veveričiek, motor rany-rotor.
2) Cestovný motor vozíka (pre horizontálny pohyb): pohybuje vedro vozíka a mušle pozdĺž hlavného nosníka. Výsledná rýchlosť reakcie s hladkým zrýchlením a spomalením. Presné ovládanie prevodovky a hnacie kolesá.
Bežné typy: Trojfázový indukčný motor, servomotorový motor.
3) Cestovný motor žeriavov (pre pozdĺžne pohyb): Poháňajú koncové vozíky a kolesá namontované na koľajnici na pohyb žeriavov. Vybavené brzdami, limitnými spínačmi a ochranou preťaženia. Používa sa v portáli Cranes, nadzemné žeriavy a vykladače lodí.
4) Hydraulický motor (pre graby hydraulických škrupín): Používa sa v elektromydraulických kotúčoch pre lepšiu reguláciu priľnavosti. Vyhýbajú energiu hydraulických valcov na otváranie a zatváranie.

9. Systémový a alarmový systém a limitný prepínač a limit

1) Zvukový a ľahký alarmový systém
Systém zvuku a svetla je navrhnutý tak, aby upozornil personál v pracovnej oblasti žeriavu o potenciálnych nebezpečenstvách, pohyboch alebo núdzových situáciách.
2) Limitné spínače žeriavu s vedierkou Clamshell
Limitné spínače sú elektromechanické zariadenia, ktoré riadia a obmedzujú pohyby žeriavu, aby sa zabránilo nadmernému cestovaniu, zrážkam a nebezpečným operáciám.

10. SAFETY ZARIADENIA

1) Systém ochrany proti preťaženiu: bráni žeriavu zdvíhať zaťaženie za jeho bezpečné pracovné zaťaženie (SWL).
2) Limitné spínače: zabraňuje nadmernému cestovaniu, zrážkam a nebezpečným pohybom.
3) Systém proti kolízii: Zabráni zrážkam medzi žeriavami alebo štruktúrami v zdieľaných pracovných priestoroch.
4) Systém núdzového zastavenia: Umožňuje operátorovi okamžite zastaviť žeriav v prípade núdze.
5) Alarm rýchlosti vetra (pre vonkajšie žeriavy): Chráni žeriav pred prevádzkou v silných vetroch, ktoré by mohli spôsobiť nestabilitu.

11. Režim

1) Ovládanie príveskov (káblové riadenie): Operátor riadi žeriav pomocou káblového prívesného radiča pripojeného k žeriavu.
2) Bezdrôtové diaľkové ovládanie: Operátor používa rádiové frekvencie (RF) alebo Bluetooth Diaľkové ovládanie na ovládanie žeriavu z diaľky.
3) Ovládanie kabíny (kabína operátora): Prevádzkovateľ sedí vo vnútri zvýšenej ovládacej kabíny pripevnenej k žeriavu. Príspevok v vykladačoch lodí, portálistických žeriavov a vysokokapacitných priemyselných žeriavoch.
4) Automatické a poloautomatické riadenie: Žeriav pracuje pomocou predprogramovaných pohybov a automatizačných systémov. Používa sa vo vysokoúčinnej hromadnej manipulácii, automatizovaných skladoch a termináloch inteligentných portov.

12.oketch

1) Vysoká účinnosť pri manipulácii s veľkým materiálom
Rýchle nakladanie a vykladanie - Vedro preflialky môžu chytiť veľké objemy materiálu v jednom cykle, čím sa skráti čas manipulácie.
2) všestranné manipulácie s materiálom
Zvládne rôzne materiály - ideálne pre piesok, štrk, uhlie, minerály, hnojivá, zrno, kovový šrot a ďalšie.
3) Zvýšená bezpečnosť a znížený odpad z materiálu
Minimalizuje rozliatie materiálu - uzavretý návrh vedierky mušle zabraňuje strate materiálu počas zdvíhania a prepravy.
4) silný a odolný dizajn
Construction s vysokou dĺžkou-postavená z ocele s vysokou pevnosťou, aby odolala drsným a drsným materiálom.
5) nákladovo efektívna a nízka údržba
Znížené prevádzkové náklady - menej potrebná práca a efektívna manipulácia s materiálom znamená nižšie náklady na tonu.
6) Viaceré režimy prevádzky
Manuálne, poloautomatické a plne automatické-je možné prevádzkovať ručne, diaľkovo alebo integrovať do automatizovaného systému.

1. Port a námorný priemysel
Nakladacie a vykladacie lode - efektívne spracováva uhlie, železnú rudu, hnojivá, zrná a stavebné materiály z nákladných lodí.
2. Ťažba a lomka
Manipulácia s surovinami - Pohybuje sa rozdrvený kameň, piesok, štrk a rudy v banských miestach.
3. Stavebný priemysel
Výkop a zemepisné umývanie - používané na kopanie a zdvíhanie pôdy, piesku a štrku na stavebných miestach.
4. Oceľové mlyny a kovový priemysel
Manipulácia s kovovým šrotom - pohybuje šrot železa, ocele a hliník do topiacich sa pecí.
5. Odpadové hospodárstvo a recyklácia
Zvládanie pevného odpadu - výťahy a pohybuje priemyselný a obecný odpad k dispozícii.
6. Entelári a priemysel biomasy
Manipulácia s uhlím v tepelných elektrárňach - kŕmi uhlie od zásobníkov na dopravné pásy na výrobu energie.

1. Dizajn a inžinierstvo
Analýza požiadaviek - Určite kapacitu žeriavu, výšku zdvíhania, rozpätie, pracovný cyklus a podmienky prostredia.
Konštrukčný dizajn - Inžinieri vytvárajú 3D modely a technické výkresy pomocou softvéru CAD.
Výpočty zaťaženia a napätia - Analýza konečných prvkov (FEA) zaisťuje štrukturálnu integritu a bezpečnosť.
Návrh elektrického a riadiaceho systému - naplánujte si funkcie motora, zapojenie, PLC, diaľkové ovládanie a automatizačné prvky.
2. Príprava materiálu a rezanie
Výber ocele-pre štruktúru žeriavu sa vyberie vysoko kvalitný Q235, Q345 alebo zliatinová oceľ.
Rezanie a tvarovanie - na tvarovanie oceľových dosiek sa používa rezanie plazmy CNC, rezanie laserom alebo rezanie plameňa.
Spracovanie okrajov - skosenie a brúsenie Pripravte oceľové diely na zváranie.
3. Zváranie a výroba
Zváranie hlavnej štruktúry - Zvárače zostavujú hlavný lúč, koncové vozíky, vozíkový rámec a uchopte vedro.
Deštruktívne testovanie (NDT)-Ultrazvukové a röntgenové testy Kontrola defektov zvárania.
Liečba stresu-štruktúra sa ošetrí, aby sa odstránili vnútorné napätia.
4. Opakovanie a povrchové ošetrenie
Presné obrábanie - CNC stroje spracovávajú prevodovky, kolesá, hriadele a kryty motora.
Sandblasting - odstraňuje hrdzu a nečistoty z oceľových povrchov.
Protikorózne povlaky-priméry a polyuretánovej farby sa nanáša na odolnosť proti poveternostným vplyvom.
5. Zostava elektrického systému
Inštalácia motora a prevodovky - sú namontované zdvíhacie motory, cestovné motory a reduktory.
Nastavenie káblov a ovládacích panelov - sú nainštalované elektrické komponenty, ako sú stykače, meniče, PLC a limitné prepínače.
Bezpečnostné zariadenia - obmedzovače preťaženia, systémy núdzového zastavenia a alarmy sú pripojené.
6. Konečná montáž a kontrola kvality
Zostava štruktúry žeriavu - zostavuje sa hlavný lúč, koncové vozíky, vozík a vedro.
Zarovnanie a kalibrácia - žeriav je testovaný na hladký pohyb a rovnováhu zaťaženia.
Testovanie zaťaženia - statické a dynamické testy zaťaženia overujú zdvíhaciu kapacitu a výkon.
Konečná kontrola - inžinieri vykonávajú funkcie, bezpečnosť a kontrolu trvanlivosti.
7. Balenie a doručenie
Demontáž prepravy - veľké komponenty sú oddelené pre ľahkú prepravu.
Opatrenia na prevenciu hrdze - časti sú potiahnuté ochranným olejom, aby sa zabránilo hrdze.
Bezpečné obaly - ťažké komponenty sú zabalené do oceľových rám alebo drevené puzdrá.
Logistika lodnej dopravy - Žeriavy sa prepravujú prostredníctvom nákladných automobilov, kontajnerov alebo prerušovacích nosičov.
8. Inštalácia a uvedenie do prevádzky
Zostava na mieste-Žeriav je nainštalovaný v zariadení zákazníka alebo termináli portov.
Testovanie a úpravy - Konečné úpravy motorov, riadiacich systémov a bezpečnostných zariadení.
Tréning operátora - Zákazníci absolvujú školenie o bezpečnej prevádzke a údržbe.
Podpora popredajných predpredajov-prebiehajúca technická podpora, dodávka náhradných dielov a služby údržby.



Spoločnosť nainštalovala inteligentnú platformu na správu zariadení a nainštalovala 310 sád (setov) manipulačných a zváračských robotov. Po dokončení plánu bude k dispozícii viac ako 500 sád (sady) a miera siete zariadení dosiahne 95%. Do použitia bolo uložených 32 zváračských vedení, plánuje sa nainštalovať 50 50 a miera automatizácie celej produktovej rady dosiahla 85%.
