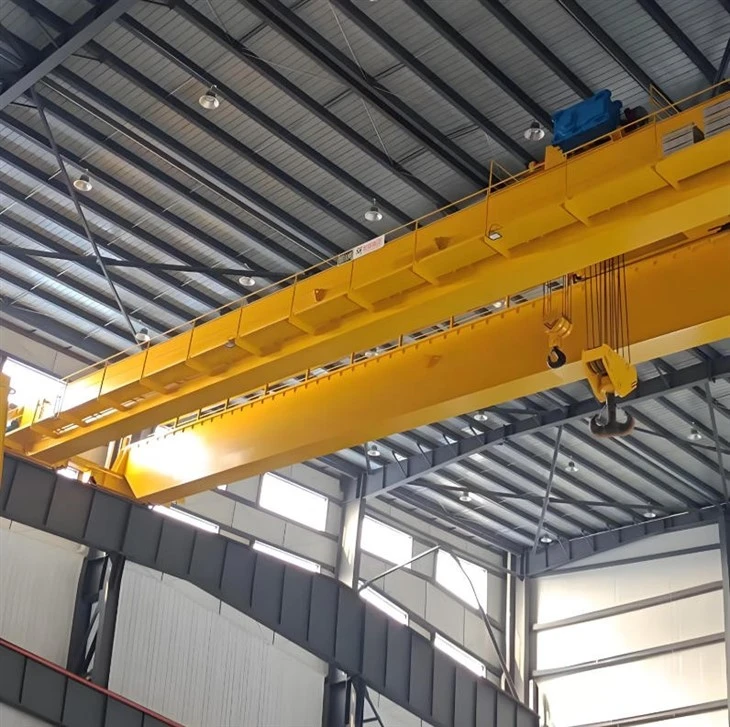

Elektrický mostový žeriav s dvojitým nosníkom pre dielňu

Prečo si vybrať tento žeriav?

✔ Najlepšie pre oceliarsky-ťažký priemysel– Maximalizuje produktivitu pri manipulácii s kovmi.
✔ Znižuje náklady na prácu– Minimalizuje ručnú montáž.
✔ Zvyšuje bezpečnosť na pracovisku– Žiadne uvoľnené reťaze alebo popruhy.



Kľúčové vlastnosti a komponenty

1. Dvojnosníková mostná konštrukcia

Dva ťažké{0}}nosníky (skriňový{1}}typ alebo priehradová konštrukcia) pre vysokú nosnosť (zvyčajne5 – 100+ ton).

Poskytuje lepšievýška háčikaarozpätieako jednonosníkové{0}}žeriavy.

2. Elektromagnetický zdvihák (Elektromagnet)

Beží najednosmerný prúdna vytvorenie silného magnetického poľa.

Dá sa zdvihnúťploché oceľové dosky, kruhové tyče alebo kovový šrotbez popruhov/reťazí.

Nastaviteľná zdvíhacia sila(líši sa podľa hrúbky materiálu a hmotnosti).

3. Vozík a zdvíhací systém

Motorizovaný vozíksa pohybuje pozdĺž nosníkov pre presné polohovanie.

Zdvíhací mechanizmus(reťaz alebo drôtené lano) zdvíha/spúšťa elektromagnet.

Niektoré modely zahŕňajú arotátorna otáčanie bremien.

4. Systém napájania a riadenia

Elektrické napájanie(so záložnou batériou pre bezpečnosť).

Kabína alebo diaľkové ovládaniepre flexibilitu operátora.

Regulátor napätiana úpravu magnetickej sily.

5. Bezpečnostné systémy

Núdzové napájanie-vypnuté(EPO) v prípade výpadku prúdu.

Ochrana proti preťaženiuaby sa zabránilo uvoľneniu magnetu.

Systém proti kývaniu-pre stabilné zdvíhanie.



Porovnanie: Mostové žeriavy s elektromagnetickým a hákovým{1}}základom

Funkcia	Elektromagnetický žeriav	Štandardný hákový žeriav
Typ zaťaženia	Iba železné kovy	Akýkoľvek materiál (s popruhmi)
Rýchlosť zdvíhania	Rýchlejšie (bez manipulácie)	Pomalšie (vyžaduje prílohu)
Presnosť	Vysoká (priamy kontakt)	Závisí od zručnosti manipulácie
Údržba	Vyššie (elektrické časti)	Spodná (iba mechanická)



Hlavné komponenty: Ložisko, prevodovka, motor, čerpadlo

Miesto pôvodu: Henan, Čína

Záruka: 1 rok

Hmotnosť (KG): 2000 kg

Kontrola odchádzajúcej{0}}videa: Poskytnuté

Správa o skúške stroja: Poskytuje sa

Dizajn: Dvojitý nosník

Účinnosť: vysoká účinnosť

Prevádzková rýchlosť: Vysokorýchlostná prevádzka

Stabilita:Funkcia proti-hojdaniu

Farba: Voliteľné

Napájanie: 110V/220V/230V/380V/440V, prispôsobené

Rozpätie: 7,5-31,5 m

Tu je podrobný rozpiskomponenty elektrického mostového žeriavu s dvojitým nosníkom pre dielňu:



1. Hlavné konštrukčné komponenty

A. Dvojnosníkový most

Dva paralelné nosníky(krabicový-typ alebo dizajn nosníka) preklenujúci priestor žeriava.

Vyrobené z-vysokopevnej ocele prezdvíhanie ťažkých{0}úloh (5-100+ ton).

Poskytujeväčšia výška háčikaako jednonosníkové{0}}žeriavy.



B. Koncové vozíky (koncové vozíky)

Oceľové rámy skolesáktoré jazdia po dráhových koľajniciach.

Obsahovaťhnacie motory, brzdy a nárazníkypre pohyb.

C. Nosníky a koľajnice pristávacej dráhy

Podoprite celú konštrukciu žeriavu.

Inštaluje sa na stavebné stĺpy alebo samostatne stojace podpery.

2. Komponenty na zdvíhanie a manipuláciu

A. Elektromagnet (zdvíhací magnet)

Hlavná zložka, ktorávytvára magnetické polekeď je pod napätím.

Napájanie jednosmerným-smerom(vyžaduje usmerňovač na konverziu AC na DC).

Typy:

Obdĺžnikové magnetyna taniere/listy.

Kruhové magnetypre zvitky/šrot.

Viac{0}}pólové magnetypre nepravidelné tvary.

B. Magnetický napájací systém

Tyristorový usmerňovač– Prevádza striedavý prúd na jednosmerný prúd pre magnet.

Systém káblovej cievky alebo girlandy- Dodáva energiu magnetu.

Záložná batéria– Zabraňuje poklesu záťaže pri výpadku prúdu.

C. Kladkostroj a vozík

Elektrický kladkostroj(reťaz alebo drôtené lano) – Zdvíha/spúšťa magnet.

Motorizovaný vozík– Posúva magnet pozdĺž nosníkov.

Môže zahŕňať arotátorotáčať bremená.



3. Systémy pohonu a pohybu

A. Mostový pohon

Motory, prevodovky a kolesápre pozdĺžny pohyb.

Frekvencia-riadenápre plynulé štarty/stopy.

B. Pohon vozíka

Dovoľujekríž{0}}cestovaťpozdĺž nosníkov.

Presné ovládanie pre presné polohovanie.

C. Brzdové systémy

Elektromagnetické brzdy– Na okamžité zastavenie.

Núdzové brzdy– Záložné bezpečnostné opatrenie.

4. Elektrické a riadiace systémy

A. Ovládacie prvky operátora

Príveskové ovládanie(zaveste-alebo bezdrôtové diaľkové ovládanie).

Ovládanie kabíny(pre veľké žeriavy s lepšou viditeľnosťou).

B. Elektrický panel

Hlavný vypínač– Pre vypnutie napájania.

Stykače, relé a PLC- Pre automatizáciu.

Ochrana proti preťaženiu- Zabraňuje zlyhaniu magnetu.

C. Bezpečnostné zariadenia

Obmedzovač zaťaženia- Zabraňuje preťaženiu.

Koncové spínače– Zastavuje žeriav na koncoch koľaje.

Systém proti kývaniu-– Znižuje výkyvy nákladu.

5. Pomocné komponenty

Chladiaci systém- Zabraňuje prehriatiu magnetu.

Správa káblov– Venček alebo cievka pre napájacie/dátové káble.

Osvetlenie a alarmy– Pre viditeľnosť a výstrahy.

Skica

Hlavné technické





VýhodyElektrický mostový žeriav s dvojitým nosníkom pre dielňu

Efektívna manipulácia s materiálom

Nie sú potrebné žiadne popruhy/reťaze- Elektromagnet priamo zdvíha železné materiály, čím skracuje čas nastavenia.

Rýchlejšie nakladanie/vykladaniev porovnaní s tradičnými hákovými-žeriavmi.

Vysoká presnosť a ovládanie

Nastaviteľná magnetická silaumožňuje manipuláciu s rôznymi hrúbkami materiálu.

Hladké polohovanies reguláciou otáčok (cez frekvenčné pohony).

Zvýšená bezpečnosť

Žiadna ručná manipuláciaznižuje riziko zranenia pracovníkov.

Mechanizmy{0}}zabezpečujúce zlyhanie(záložné napájanie, núdzové brzdy) zabraňujú poklesu záťaže.

Všestranná manipulácia s nákladom

Dá sa zdvihnúťoceľové plechy, zvitky, rúry, kovový šrot a časti strojov.

Vhodné pre obochnaukladaných a voľných materiálov.

Dizajn šetriaci priestor{{0}

Dvojitá nosníková konštrukciamaximalizuje výšku háku, čo umožňuje lepšie využitie skladového priestoru.

Nie sú potrebné ďalšie upínacie nástroje.

Kompatibilita s automatizáciou

Môže sa integrovať sPLC systémypre automatizované výrobné prevádzky.

Podporujevzdialené monitorovaniepre aplikácie Industry 4.0.



Aplikácie zElektrický mostový žeriav s dvojitým nosníkom pre dielňu

1. Oceliarne a kovovýroba

Manipuláciaoceľové zvitky, plechy a doskyvo valcovniach.

Prepravaodliatky, predvalky a konštrukčné nosníky.

2. Šrotoviská a recyklačné závody

Triedenie a presúvanieželezný kovový šrot.

Nakladanie/vykladanie drvenej ocele na recykláciu.

3. Stavba lodí a ťažké stroje

Zdvíhanieoceľové časti trupu, časti motora a veľké kovové komponenty.

Polohovaniezvárané konštrukciev montážnych linkách.

4. Výstavba a infraštruktúra

Manipuláciavýstužné prúty (výstuž), nosníky a oceľové konštrukcie.

Prepravaprefabrikované oceľové moduly.

5. Automobilový priemysel a výroba

Sťahovanielisované kovové častivo výrobných linkách.

Manipulácialisovacie formy a matrice.

6. Prístavy a logistika

Nakladanie/vykladanieoceľový nákladz lodí a nákladných áut.

Stohovanieoceľové nádoby a zvitkyv skladových dvoroch.



Výrobný postup elektrického mostového žeriavu s dvojitým nosníkom pre dielňu zahŕňa niekoľko kľúčových fáz, od návrhu až po záverečné testovanie. Nižšie je podrobný prehľad-za{2}}krokom:

---

1. Dizajn a inžinierstvo

Výpočet zaťaženia a rozpätia: Určite nosnosť žeriavu (45 ton), rozpätie (vzdialenosť medzi koľajnicami), výšku zdvihu a pracovný cyklus (klasifikácia FEM/ISO).

Konštrukčný dizajn:

Hlavné nosníky (konštrukcia typu krabice{0} alebo priehradového nosníka)

Koncové vozíky (na pohyb po koľajniciach)

Mechanizmus kladkostroja a vozíka

Elektrický a mechanický dizajn:

Výkon motora, prevodovka, brzdy a riadiaci systém

Zapojenie, závesné/rádiové diaľkové ovládanie alebo ovládanie kabíny

Softvér a simulácia: Analýza konečných prvkov (FEA) pre záťažové testovanie.

---

2. Obstarávanie materiálu

Oceľové plechy a profily: Vysokokvalitná- oceľ Q235B/Q345B na nosníky.

Elektrické komponenty: Motory (zdvíhacie/pojazdové), brzdy, koncové spínače a ovládacie panely.

Mechanické diely: Kolesá, prevody, oceľové laná, háky a ložiská.

---

3. Výroba hlavných komponentov

A. Výroba dvojitého nosníka

Rezanie a zváranie: CNC plazmové rezanie pre presnosť; automatické zváranie pod tavivom (SAW) pre nosníky.

Montáž: Vyrovnajte a zvarte nosníky s koncovými vozíkmi.

Tryskanie a maľovanie: Anti-ošetrenie proti hrdzi (základný náter + vrchný náter).

B. Montáž kladkostroja a vozíka

Zdvíhací mechanizmus:

45-tonový elektrický lanový kladkostroj (alebo reťazový kladkostroj).

Zostava bubna, motora, prevodovky a brzdy.

Rám vozíka: Výroba a montáž kolies, motorov a koľajníc.

C. Koncové vozíky

Konštrukcia rámu: Oceľ zváraná s kolesami.

Nárazníky a nárazníky: Inštalácia na ochranu pred kolíziou.

---

4. Inštalácia elektrického systému

Zapojenie a ovládanie:

Napájanie (3-fázový striedavý prúd)

Pohony s premenlivou frekvenciou (VFD) pre hladkú prevádzku

Závesný / systém diaľkového ovládania

Bezpečnostné zariadenia:

Obmedzovač preťaženia

Koncové spínače (horná/spodná dráha)

Núdzové zastavenie

---

5. Montáž a integrácia

Montáž nosníkov: Namontujte dvojité nosníky na koncové vozíky.

Inštalácia vozíkov a kladkostrojov: Umiestnite vozík medzi nosníky; bezpečný zdvihák.

Zarovnanie koľajníc: Uistite sa, že koľajnice dráhy sú rovné a rovnobežné.

---

6. Testovanie a kontrola kvality

A. Testovanie v továrni (pred odoslaním)

Žiadny-test zaťaženia: Spustite žeriav bez zaťaženia, aby ste skontrolovali pohyb, brzdy a ovládacie prvky.

Záťažový test:

Statický test: 1,25 × menovité zaťaženie (56,25 ton) počas 10 minút.

Dynamický test: 1,1 × menovité zaťaženie (49,5 ton) s pohybmi.

Bezpečnostné kontroly: Skontrolujte koncové spínače, núdzové zastavenie a ochranu proti preťaženiu.

B. Testovanie na-stránke (po inštalácii)

Znova-spustite záťažové testy pod dohľadom zákazníka.

---

7. Lakovanie a ochrana proti korózii

Finálny náter: Farba-odolná voči poveternostným vplyvom (napr. epoxidový{3}}základný náter bohatý na zinok).

Označenia: Štítky pre nosnosť, upozornenia a informácie o výrobcovi.

---

8. Balenie a dodanie

Demontáž (ak je to potrebné): Pre jednoduchú prepravu.

Balenie: Vodotesný obal pre námornú/pozemnú dopravu.

---

9. Inštalácia a uvedenie do prevádzky (na-stránke)

Kontrola lúča dráhy: Zabezpečte správne zarovnanie a pevnosť.

Montáž žeriavu: Znovu namontujte nosníky, kladkostroj a elektrické systémy.

Záverečné testovanie: Vykonajte záťažové skúšky a školenie obsluhy.

Pohľad na workshop:
