Mostové žeriavy sú typom zdvíhacieho zariadenia, ktoré sa bežne používa vo výrobe, stavebníctve, skladovaní a iných odvetviach, ktoré vyžadujú efektívny pohyb ťažkých predmetov. Preto je pre vaše odvetvie nevyhnutné mať vlastný mostový žeriav navrhnutý pre špecifické potreby.
Klasifikácia mostových žeriavov
Klasifikácia podľa konštrukcie: ako jednonosníkový mostový žeriav, dvojnosníkový mostový žeriav, podvesný žeriav, dvojtrolejový mostový žeriav, viactrolejový mostový žeriav atď.
Klasifikácia podľa zdvíhacieho zariadenia: ako je hákový žeriav, drapák, elektromagnetický žeriav, kontajnerový žeriav atď.
Klasifikácia podľa účelu: ako napríklad žeriav na pracovisku, všeobecný žeriav, hutnícky žeriav, žeriav odolný voči výbuchu atď.
Kľúčové komponenty mostových žeriavov
Mostové žeriavy sa skladajú z niekoľkých základných komponentov, ktoré spolupracujú, aby zabezpečili hladkú a spoľahlivú manipuláciu s materiálom. Medzi kľúčové komponenty patria:
Most: Most je hlavný horizontálny nosník, ktorý sa klenie po šírke zariadenia. Podporuje kladkostroj a uľahčuje pohyb nákladu.
Zdvíhacie zariadenie: Zdvíhacie zariadenie je zodpovedné za zdvíhanie a spúšťanie bremena, ako je napríklad žeriav. Je pripevnený k mostu a pohybuje sa pozdĺž mosta, čo umožňuje presné umiestnenie nákladu.
Koncový rám: Koncové rámy sú umiestnené na oboch koncoch mosta a jazdia po koľajniciach. Podporujú konštrukciu mosta a poskytujú stabilitu pri pohybe žeriavu.
Ovládacie zariadenie: Ovládacie zariadenie umožňuje operátorovi ovládať žeriav a ovládať zdvíhanie, spúšťanie a pohyb bremena. Moderné žeriavy často používajú pokročilé riadiace systémy na zlepšenie presnosti a bezpečnosti.
Ako navrhnúť mostový žeriav?
Tu je prehľad navrhovania mostového žeriavu:
Určite parametre mostového žeriavu:
Nosnosť: vzťahuje sa na hmotnosť zdvíhacieho závažia v kilogramoch alebo tonách a vypočítava maximálnu hmotnosť, ktorú musí žeriav zdvihnúť.
Výška zdvihu: označuje vzdialenosť medzi stredom háku a zemou.
Rozpätie mostového žeriavu: označuje vzdialenosť medzi stredovými čiarami dvoch dráh jazdnej dráhy mostového žeriava, ktorá sa nazýva rozpätie žeriavu.
Pracovná úroveň: Pracovný stav je indikátorom celého stroja, ktorý udáva stupeň plného zaťaženia zdvíhacieho bremena žeriava a počet zdvíhacích operácií. Pracovná úroveň žeriavu je rozdelená do ôsmich úrovní od A1 po A8, od ľahkej (A1-A3) po extra ťažkú (A8).
Okrem toho by ste si mali určiť aj pracovné prostredie. Zvážte faktory, ako je teplota, vlhkosť a prítomnosť nebezpečných látok.
Dizajnová štruktúra:
Vypočítajte veľkosť a pevnosť komponentov žeriavu, ako sú nosníky, stĺpy a nosníky pristávacej dráhy.
Zvážte faktory, ako je pevnosť materiálu, odolnosť proti únave a bezpečnostné faktory.
Obráťte sa na príslušné konštrukčné špecifikácie a normy, ako je CMAA (Americká asociácia výrobcov žeriavov) alebo miestne predpisy.
Určite zdvíhací mechanizmus:
Vyberte vhodný zdvíhací systém (drôtený lanový kladkostroj, reťazový kladkostroj atď.) na základe požiadaviek na zaťaženie.
Vypočítajte požadovanú rýchlosť zdvíhania, zrýchlenie a spomalenie.
Zvážte bezpečnostné prvky, ako sú koncové spínače, tlačidlá núdzového zastavenia a ochranné zariadenia proti preťaženiu.

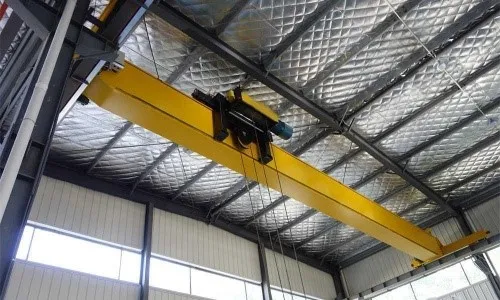

Európsky oceľový lanový kladkostroj 5 ton HD európsky jednorámový žeriav
Vyberte riadiaci systém:
Vyberte si manuálny, poloautomatický alebo plne automatický systém ovládania.
Zvážte rozhranie operátora, bezpečnostné prvky a integráciu s iným zariadením.
Rotačné rozmetadlo NLH 32 ton dvojnosníkový žeriavový otočný rozmetač export Mexiko
Zvážte elektrické a napájacie požiadavky:
Určte napájanie (napätie, frekvencia) a typ napájania (káblový bubon, systém festónov, vodivá tyč).
Vypočítajte elektrické zaťaženie a špecifikujte potrebné elektrické komponenty (motor, ovládač, kábel atď.).
Vyhodnoťte bezpečnostné prvky:
Zahrňte bezpečnostné opatrenia, ako sú koncové spínače, tlačidlá núdzového zastavenia, zariadenia na ochranu proti preťaženiu a bezpečnostné zábrany.
Zvážte bezpečnosť personálu počas prevádzky a údržby žeriavu.
Vykonajte štrukturálnu analýzu:
Použite inžiniersky softvér na analýzu konštrukcie žeriavu a zabezpečte, aby odolala očakávaným zaťaženiam a silám.
Overte stabilitu, rozloženie napätia a priehyb kľúčových komponentov.
Vytvorte podrobné výkresy:
Pripravte si podrobné výrobné a montážne výkresy vrátane všetkých potrebných rozmerov a špecifikácií.
Zahrňte poradie montáže, detaily zvárania a špecifikácie materiálu.
Prototyp a test:
Postavte prototyp žeriavu a vykonajte dôkladné testovanie, aby ste overili jeho výkon, funkčnosť a bezpečnosť.
Na základe výsledkov testu vykonajte potrebné úpravy alebo vylepšenia.
Stojí za zmienku, že projektovanie mostového žeriavu vyžaduje odborné znalosti v oblasti stavebného inžinierstva, strojárstva a elektrotechniky. Zvážte konzultáciu s kvalifikovaným odborníkom alebo výrobcom žeriavov pre bezpečný a efektívny dizajn. Keď ste prišli na tieto kroky, mali by ste byť pripravení prispôsobiť si vlastný mostový žeriav.
